برق کشی ساختمان

برق کشی

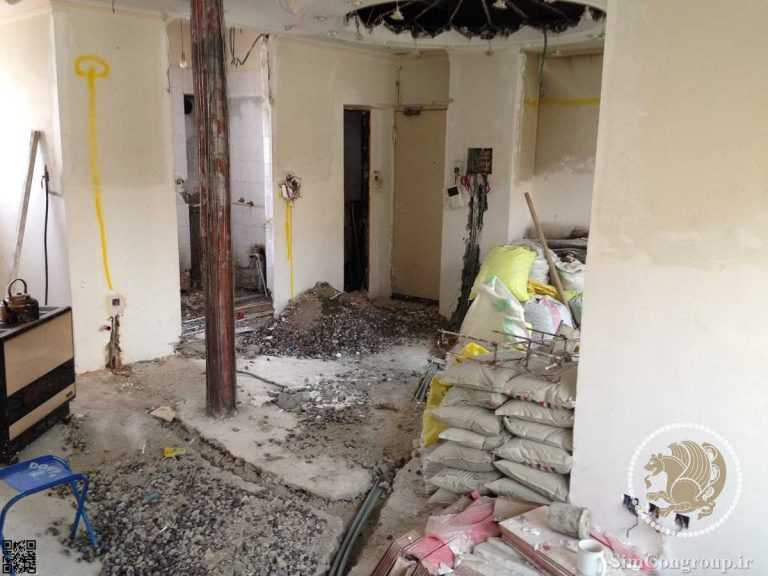

برق کشی ساختمان به مجموعه کارهای برق ساختمان اعم از اصلاح و نوسازی سیم های برق ساختمان ، تعویض و تعبیه پریز برق و کلید برق ، نور مخفی سقفی ، دیوارکوب و نورپردازی داخلی ، بهینه سازی فیوز ها و نوسازی و نصب جعبه فیوز ، تابلو برق ، آنتن مرکزی ، سیستم های امنیتی و غیره گفته میشود. طراحی داخلی پیش از برق کشی ساختمان یکی از مهمترین فاکتورهای اصلاح سیستم برق ساختمان در بازسازی است ( مخصوصاً نور مخفی ) به نحوی که تعیین محل های نورپردازی ( نورپردازی دیوارکوب و نور مخفی ) مطلوب باید پیش از برق کشی ساختمان معین شود تا سیستم نورپردازی توکار اجرا شود در غیر اینصورت برق کشی ساختمان روکار خواهد بود که طبیعتاً جلوه خوشایندی را به همراه نخواهد داشت. همچنین آشپزخانه واحد مسکونی نیاز به برق کشی مهندسی و اصولی دارد. محل قرارگیری پریزها در آشپزخانه و نوع کاربرد هر پریز بسیار مهم است. به عنوان مثال نباید پریز دستگاه ماشین لباسشویی و مایکروفر یا فر گازی در کنار هم باشد. زیرا در صورت استفاده همزمان از این دو دستگاه فشار بالا بر خط سیم راد افشان سحر منجر به آب شدن روکش سیم میشود. همچنین سی انتظار برای هود و نور چراغ های زیر کابینت آشپزخانه نباید فراموش شود. با توجه به اینکه برای نور زیر کابینتی از لامپ LED استفاده میشود استفاده از سیم 1/5 برای این منظور کافی است.

تعیین نوع سیم مصرفی در برق کشی ساختمان

به عنوان یک قانون کلی برای سیم کشی پریز برق از سیم 2/5 و برای سیم کشی روشنایی از سیم 1/5 استفاده میشود. همچنین برای روشنایی از فیوز مینیاتوری تیپ B و برای پریز بهتر است از فیوز مینیاتوری تیپ C استفاده شود. همچنین بهتر است از فیوز حداقل 25 آمپری استفاده شود. در غیر اینصورت با کشش بیش از حد برق توسط لوازم منزل احتمال داغ شدن فیوز و پریدن آن بسیار محتمل است. برخی از کارفرمایان از دستگاه استابیلایزر استفاده میکنند. دستگاه استابیلایزر که در ایران با نام فاراتل شناخته میشود دستگاهی است که از نوسان برق جلوگیری میکند. در واقع دستگاه فاراتل جلوی شوک ناشی از نوسانات برق شهری را میگیرد. برای استفاده از دستگاه استابلایزر در خانه ابتدا در نزدیکی محل جعبه فیوز به عنوان مثال در کناف مکان مناسبی را تعبیه میکنیم. با توجه به اینکه وزن دستگاه استابیلایزر در حدود 40 کیلوگرم است باید از مقاومت محل ساخته شده اطمینان پیدا کرد. سپس برق شهری که از کنتور اصلی ساختمان آمده را باید به دستگاه استابیلایزر متصل کرد و از دستگاه به جعبه فیوز خروجی گرفت. به این صورت کل برق کشی ساختمان به دستگاه نوسان گیری برق شهری یا استابیلایزر مجهز خواهد شد.

کنترل نوسان آمپراژ در برق کشی

تعیین قطر سیم البرز مصرفی بر اساس جدول مهندسی برق ساختمان صورت میگیرد. به نحوی که تعیین علمی قطر سیم از بروز افت آمپر و نوسانات ولتاژ مخصوصاً در ساختمانهای اداری و تجاری و منازلی که از چندین هواساز پرمصرف استفاده میکنند جلوگیری میکند. چنانچه جعبه فیوز متناسب با آمپر مصرفی انتخاب نشود در ساعات اوج مصرف جعبه فیوز برای جلوگیری از آسیب وسایل برقی سیستم برق را قطع خواهد کرد که اصطلاحاً فیوز میپرد. قطع متناوب و آزاردهنده جعبه فیوز ها معمولاً در ساختمانهای تجاری رخ میدهد که انتخاب جعبه فیوز مناسب در پیشگیری آن بسیار مهم است. همچنین چنانچه قطر و طول سیم متناسب با مصرف برق ساختمان انتخاب نشود، مقاومت جریان در سیم بالا رفته که نتیجتاً منجر به ذوب شدن روکش پلاستیکی سیم و آتش سوزی جعبه فیوز میشود. آتش گرفتن سیم های برق ساختمان بیشتر در واحدهای اداری رخ میدهد که به سادگی و بر اساس جدولهای مهندسی برق کشی ساختمان قابل پیشگیری است.

سیم کشی ساختمان

برای سیم کشی ساختمان نیاز به لوازمی است که هر برق کاری لیست خرید آن را به کارفرما میدهد. برای اجرای سیم کشی ساختمان به لوله پلیکا 20 نسوز لازم است اصطلاحاً به آن لوله برق نیز میگویند. لوله برق در دو نوع خشک و منعطف در بازار موجود است. هرچه وزن لوله پلیکا بیشتر باشد قیمت آن نیز بیشتر است. همچنین برای اتصال لوله برق به یکدیگر از زانویی استفاده میشود. از دیگر مصالح پرکاربرد در سیم کشی ساختمان لوله خرطومی است. لوله خرطومی برق برای سیم کشی در سقف گچ برگ کناف و دیوار کاربرد فراوان دارد. استفاده از لوله برق و خرطومی دو دلیل مهم دارد. یکی آنکه از آسیب دیدن سیم جلوگیری میکند و دیگری اینکه در شرایطی که نیاز به تعویض سیم کشی ساختمان در آینده باشد میتوان با استفاده از فنر مخصوص برق کاری نسبت به تعویض سیم اقدام کرد. از دیگر مصالح پر کاربرد در برق ساختمان قوطی برق است. قوطی برق برای قرارگیری مکانیزم کلید و پریز تعبیه میشود. استفاده از قوطی برق عمیق در ساختمان توصیه میشود. همچنین بهتر است که از سیم افشان به منظور سیم  کشی ساختمان استفاده شود. در صورتی که در ساختمان برق سه فاز پشت کنتور داخل واحد آمده باشد باید از قطعه ای به نام کنترل فاز استفاده کرد تا برق سه فاز را به برق تک فاز تبدیل کرد. استفاده از برق سه فاز در منازل مسکونی برای وسایل معمولی عملاً غیر ممکن است اما برای دستگاه فن کویل سقفی و داکت اسپلیت معمولاً از برق سه فاز استفاده میشود.

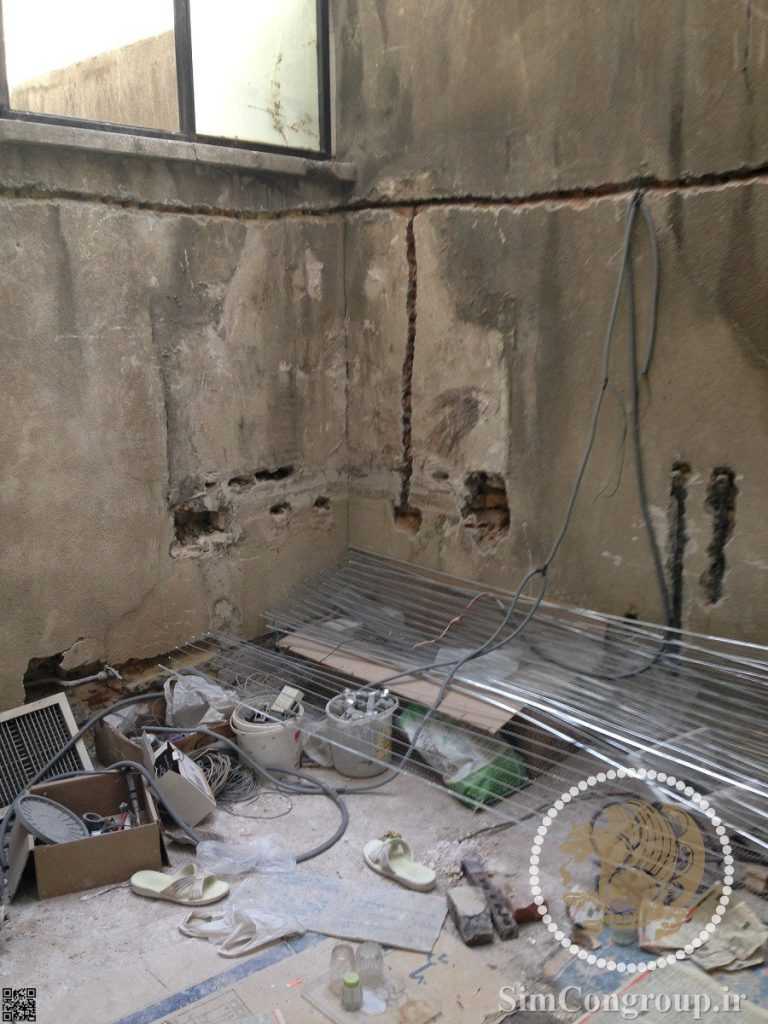

اجرای برق کشی ساختمان

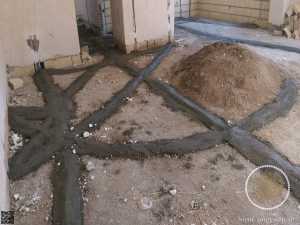

در اکثر ساختمان ها سیستم برق کشی ساختمان و آنتن مرکزی از کف اجرا میشود به نحوی که رشته سیم فاز اصلی از کنتور اصلی ساختمان که معمولاً در خارج از ساختمان و در دسترس مامور سازمان برق تعبیه شده پس از ورود به جعبه فیوز داخل واحد از طریق کف ساختمان به تمامی نقاط ساختمان توزیع میشود. در نتیجه اصلاح و بازسازی کلی سیستم برق کشی ساختمان و آنتن مرکزی و نور مخفی فقط در صورت تخریب کف و اصلاح کلید و پریز از طریق تخریب دیوار بلوک هبلکس امکان پذیر است. همچنین برای محافظت از پوسیدگی سیم های برق ساختمان و آنتن مرکزی و دسترسی ساده به ابتدا و انتهای مسیر برق کشی ساختمان ، سیم برق را در کف از لوله برق پلیکا و در دیوار از خرطومی برق عبور میدهند. در صورتی که سیم کشی ساختمان در زمان نصب سقف سمنت برد عبور نکند باید از لوله خرطومی استفاده کرد و استفاده از لوله پلیکا به دلیل عدم انعطاف پذیری مناسب نیست. مزیت اصلی استفاده از لوله پلیکا و خرطومی این است که چنانچه پس از مدتی به هر علتی جریان برق سیم قطع شد میتوان با فنر مخصوص سیم جدید را جایگزین سیم قبلی کرد بدون اینکه هیچگونه خسارتی به گچ کاری دیوار یا کف وارد شود.

سیستم برق‌کاری ساختمان چیست؟

سیستم برق‌کاری (تاسیسات الکتریکی) مجموعه‌ای یکپارچه از تجهیزات حفاظتی، شبکه‌های توزیع توان و جریان ضعیف شامل تابلوهای برق (MDP، SDB)، شبکه‌های انتقال (کابل‌ها، سیم‌ها، سینی کابل و لوله‌های کاندویت) و تجهیزات مصرف‌کننده (سیستم‌های روشنایی، پریزها و موتورها) است که وظیفه تامین ایمن انرژی الکتریکی، انتقال داده‌ها، هوشمندسازی فضاها و تضمین ایمنی جان ساکنین را در برابر خطرات برق‌گرفتگی و حریق بر عهده دارد.

نکات مهندسی سیستم برق‌کاری

• محاسبات دیماند و سایزینگ کابل‌ها: تجربه کارگاهی نشان می‌دهد هرگز نباید سطح مقطع کابل‌ها را بدون محاسبه دقیق بارهای الکتریکی ساختمان (محاسبات افت ولتاژ، ضریب همزمانی و جریان اتصال کوتاه) انتخاب کرد. عملکرد ایمن و بدون حریق سیستم ارتباط مستقیمی با انتخاب سایز صحیح هادی‌ها، رنج کلیدهای مینیاتوری (MCB) و ظرفیت باس‌بار تابلوها دارد.
• مسیریابی شبکه‌ها و جداسازی جریان‌ها: چیدمان شبکه‌های لوله‌گذاری و سینی‌کشی باید به گونه‌ای باشد که کابل‌های جریان قوی (Power) و جریان ضعیف (Data/Network) حداقل فاصله مجاز (معمولا ۳۰ سانتی‌متر) را از یکدیگر داشته باشند تا میدان‌های مغناطیسی باعث ایجاد نویز و اختلال در شبکه اینترنت و دوربین‌ها نگردد.
• سیستم هم‌بندی و اتصال زمین (Earthing): مقاومت چاه ارت و اجرای شبکه هم‌بندی اصلی و اضافی (Equipotential Bonding) الزاما باید مطابق با استانداردهای مبحث سیزدهم باشد. عدم اجرای صحیح سیستم ارتینگ باعث باقی ماندن ولتاژهای نشتی در بدنه تجهیزات فلزی شده که منجر به خطر مرگبار برق‌گرفتگی و آسیب به بردهای الکترونیکی حساس می‌شود.

تحلیل جامع استانداردها و آیین‌نامه‌های تاسیسات الکتریکی در صنعت ساختمان

سیستم‌های برقی به عنوان شریان‌های انرژی و اطلاعاتی ساختمان، نیازمند رعایت دقیق استانداردهای مهندسی و آیین‌نامه‌های ملی و بین‌المللی هستند. این استانداردها مسیر مشخصی را برای تضمین ایمنی جانی، پایداری شبکه توزیع، و اطمینان از عملکرد صحیح تجهیزات هوشمند ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های اجرایی را در قالب کاربردهای مختلف تابلوها و توزیع جریان به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش مبحث سیزدهم مقررات ملی ساختمان در تضمین ایمنی و توزیع

مبحث سیزدهم به عنوان مرجع قانونی طراحی الکتریکی، نقش حیاتی در تعیین ضوابط حفاظت در برابر اضافه بار، اتصال کوتاه و برق‌گرفتگی دارد. این مبحث اطمینان می‌دهد که کلیدهای مینیاتوری با مقطع سیم‌ها همخوانی داشته، پریزهای محیط‌های مرطوب دارای درپوش و حفاظت فیزیکی (IP) مناسب بوده و تمامی مدارها مجهز به رله نشتی جریان (RCD/محافظ جان) باشند تا از حوادث جبران‌ناپذیر جلوگیری گردد.

استانداردهای بین‌المللی IEC و الزامات هماهنگی تجهیزات حفاظتی

استاندارد کمیسیون الکتروتکنیک بین‌المللی (IEC) جزو مهم‌ترین مراجع فنی در حوزه ساخت تابلوهای برق و کلیدزنی است. بر اساس این استاندارد، سیستم‌های حفاظتی باید دارای ویژگی Selectivity (انتخاب‌گری) باشند؛ بدین معنا که در صورت بروز اتصالی در یک مدار، تنها کلید مینیاتوری همان مدار قطع شود و کل برق ساختمان یا تابلو اصلی قطع نگردد. این امر تداوم خدمات الکتریکی را تضمین می‌کند.

وظیفه مبحث نوزدهم و TIA در مدیریت انرژی و کیفیت داده

مبحث نوزدهم، سیستم روشنایی را به عنوان مصرف‌کننده مداوم برق می‌شناسد. این استاندارد ایجاب می‌کند که فضاهای مشاعات مجهز به سنسورهای حضور بوده و از لامپ‌های فوق کم‌مصرف استفاده شود. همزمان استاندارد TIA برای شبکه‌های کامپیوتری الزام می‌کند که کابل‌های دیتا تحت خمش شدید یا در کنار کابل‌های قدرت قرار نگیرند تا پهنای باند و کیفیت انتقال داده در شبکه‌های هوشمند حفظ شود.

اهمیت استانداردهای نشریه ۱۱۰ و NFPA 72 برای شبکه‌های توزیع و حریق

لوله‌های کاندویت و سینی‌های کابل به‌عنوان بسترهای انتقال سیم‌ها، باید در برابر فشارهای مکانیکی و حرارت مقاوم باشند. استانداردهای نشریه ۱۱۰ تضمین‌کننده کیفیت اتصالات لوله‌ها، نحوه اجرای سربندی‌ها (بدون چسب‌کاری سنتی و با استفاده از ترمینال) و مهاربندی اصولی تابلوها هستند. استاندارد NFPA 72 نیز الزام می‌کند کابل‌های سیستم اعلام حریق حتما از نوع شیلددار و نسوز باشند تا در دل آتش به کار خود ادامه دهند.

نگاهی مهندسی به هادی‌های الکتریکی و شبکه‌های توزیع (قدرت و دیتا)

در سیستم‌های برق‌کاری، هادی‌های مسی، باس‌بارها و کابل‌های شبکه سیالات اصلی ناقل جریان الکتریکی و پالس‌های داده هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از داغ شدن کابل‌ها، جلوگیری از تداخل الکترومغناطیسی (EMI)، و تامین ولتاژ نامی در انتهای خط، در جایگاه اصلی تضمین کیفیت پروژه‌های الکتریکی قرار دارند.

اهمیت بالانس فازها در تابلوهای سه‌فاز و تاثیر آن در طول عمر شبکه

در سیستم‌های سه‌فاز ساختمان، توزیع بارهای تک‌فاز (روشنایی و پریزها) باید به گونه‌ای روی فازهای R، S و T تقسیم شود که جریان عبوری از هر سه فاز تقریباً برابر باشد. عدم تعادل (Unbalance) باعث عبور جریان شدید از سیم نول (Neutral) شده که به دلیل نداشتن فیوز حفاظتی، به شدت داغ کرده و خطر آتش‌سوزی تابلو برق را به همراه دارد. بالانس دقیق از الزامات طراحی تابلوهای توزیع است.

بهترین آزمون‌های کنترل کیفیت: تست میگر و پیوستگی

کنترل کیفیت عایق کابل‌ها در مرحله قبل از سربندی فوق‌العاده حساس است. آزمون مقاومت عایقی با دستگاه میگر (Megger Test) با اعمال ولتاژ ۵۰۰ تا ۱۰۰۰ ولت DC انجام می‌شود تا از عدم زخمی شدن روکش کابل‌ها در حین لوله‌کشی اطمینان حاصل شود. همچنین تست پیوستگی (Continuity Test) مدار زمین (ارت) برای اطمینان از اتصال تمامی بدنه‌های فلزی به شبکه هم‌بندی انجام می‌گیرد.

اهمیت کیفیت اتصالات سیم‌ها و پرهیز از روش‌های سنتی

اتصال سیم‌ها به روش سنتی (تاباندن دو سیم به هم و استفاده از چسب برق) یکی از مهم‌ترین عوامل ایجاد مقاومت تماسی، قوس الکتریکی (آرک) و در نهایت حریق در قوطی‌ کلیدها و جعبه‌های تقسیم است. تیم‌های نظارتی گروه ساختمانی سیمرغ، استفاده از ترمینال‌های فشاری (مانند برند WAGO) یا وایرشو و کابل‌شوهای استاندارد و پرس شده با دستگاه را به شدت کنترل و الزام می‌کنند.

راهنمای جامع اجرای تاسیسات الکتریکی (ضوابط نشریه ۱۱۰)

برای اجرای یک سیستم برق‌کاری پایدار، استفاده از گلندهای استاندارد برای ورود کابل به تابلو، و اجرای صحیح رنگ‌بندی سیم‌ها (مثلاً زرد/سبز اختصاصاً برای ارت و آبی برای نول) الزامی است. نشریه ۱۱۰ مشخصاً بر رعایت شعاع خمش کابل‌ها (جلوگیری از شکستن هادی) تأکید دارد. گروه ساختمانی سیمرغ با تسلط کامل بر این ضوابط الکترومغناطیسی و حفاظتی، اجرای سیستم‌های برقی را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب سیستم برق بهینه

درک درست و اجرای دقیق استانداردهای فنی سیستم‌های الکتریکی پایه تحقق یک پروژه ایمن، هوشمند و با حداقل استهلاک است. از محاسبه مقطع کابل‌ها، کنترل کیفی مونتاژ تابلوهای برق، تا رعایت قواعد شبکه‌های جریال ضعیف، همه باید با نظارت مهندسین مجرب انجام ‌شود. نمونه‌های متعدد اجرایی در گروه ساختمانی سیمرغ گواهی بر اعتبار این رویکرد است که خطرات ناشی از اتصالی و هزینه‌های تعویض کابل‌های سوخته را به حداقل می‌رساند.

مزایای سیستم‌های برق نوین (هوشمند و BMS)

1. مدیریت یکپارچه و بهینه‌سازی مصرف انرژی

• سیستم‌های برق هوشمند (مانند پروتکل KNX)، علاوه بر کنترل روشنایی، امکان برنامه‌ریزی سناریوهای مختلف (خروج از منزل، خواب، مهمانی) را فراهم می‌کنند. این سیستم‌ها با خاموش کردن خودکار فضاهای بدون سکنه و تنظیم دیمرها بر اساس نور روز، مصرف برق را تا ۳۰ درصد کاهش می‌دهند.

2. ارتقای سطح ایمنی و حفاظت فعال

• استفاده از تابلوهای هوشمند و رله‌های پیشرفته، باعث می‌شود در صورت نشت گاز، بروز حریق یا نوسانات شدید شبکه برق شهری، سیستم به صورت خودکار شیر برقی گاز را بسته، برق پریزهای خطرآفرین را قطع کرده و به مالک پیامک هشدار ارسال کند.

3. انعطاف‌پذیری و توسعه‌پذیری بالا

• در سیم‌کشی‌های هوشمند باس‌محور (Bus-based)، تغییر کاربری کلیدها کاملاً نرم‌افزاری است. کاربر می‌تواند بدون نیاز به کنده‌کاری یا تغییر فیزیکی سیم‌ها، عملکرد یک کلید را از روشن کردن لوستر به کنترل پرده برقی یا احضار آسانسور تغییر دهد.

4. استقلال عملکردی و عیب‌یابی سریع

• در سیستم‌های مدرن، هر تجهیز آدرس IP یا فیزیکی مختص به خود را دارد. در صورت خرابی یک مدار، نرم‌افزار مانیتورینگ فوراً محل دقیق قطعی یا اتصالی را به تکنسین نشان داده و نیازی به باز کردن متعدد جعبه‌های تقسیم جهت عیب‌یابی سنتی نیست.

معایب و چالش‌های سیستم برق‌کاری هوشمند

1. هزینه‌های اولیه بالا برای تامین قطعات هوشمند

• تکنولوژی خانه‌های هوشمند نیازمند تجهیزات گران‌قیمتی نظیر ماژول‌های اکچویتور (Actuator)، منابع تغذیه KNX، تاچ‌پنل‌ها و کابل‌های مخصوص شبکه است. سرمایه‌گذاری اولیه برای هوشمندسازی کامل یک واحد، تفاوت چشمگیری با کلید و پریزهای سنتی دارد.

2. نیاز به فضای بیشتر در تابلو برق‌ها و رایزرها

• عملیات کابل‌کشی سیستم‌های هوشمند (که معمولاً به صورت ستاره‌ای یا Home-Run تا تابلو اجرا می‌شود) نیازمند تابلوهای برق بسیار بزرگتر نسبت به نوع سنتی است. جانمایی این تابلوهای حجیم در معماری آپارتمان‌ها گاهی با محدودیت فضا مواجه می‌شود.

3. وابستگی به نرم‌افزار و نیاز به تکنسین متخصص

• سیستم‌های مدرن نیازمند برنامه‌نویسی اولیه، به‌روزرسانی‌های نرم‌افزاری و نگهداری تخصصی هستند. در صورت بروز اختلال در پردازنده مرکزی یا ماژول‌ها، یک برق‌کار سنتی توانایی رفع عیب را نداشته و حضور تکنسین مجرب الزامی است.

4. تراکم شدید کابل‌ها و پیچیدگی اجرا

• در صورت عدم استفاده از سینی‌کابل‌های مناسب یا لوله‌گذاری غیر‌اصولی، تجمع حجم بالای کابل‌های برق و دیتا در سقف کاذب باعث بی‌نظمی شدید، احتمال خطای سربندی، و افزایش خطرات ناشی از داغ شدن دسته کابل‌ها در کنار هم می‌شود.

تجهیزات مورد استفاده در سیستم برق ساختمان

انتخاب دقیق نوع زیرساخت الکتریکی در کاربری نهایی تاسیسات نقش حیاتی دارد و باید کاملاً منطبق با نیازهای پروژه و بودجه کارفرما باشد. مصالح و دستگاه‌های مختلفی در بازار وجود دارد، اما دو دسته مرسوم در برق‌کاری ساختمان به ترتیب سیستم سیم‌کشی سنتی (متمرکز بر کلیدهای قطع و وصل مستقیم) و سیستم هوشمند ساختمان (BMS / خانه هوشمند) هستند که بر اساس مشخصات مهندسی آنها انتخاب می‌شوند.

سیم‌کشی سنتی برای فضاهای مسکونی و تجاری معمول با بودجه‌های محدود کاربرد فراوانی دارد. در شرایطی که کارفرما قصد اجرای پروژه‌ای سریع با قابلیت تعمیرات آسان توسط هر برق‌کاری را دارد، این روش با عبور سیم‌های فاز و نول در داخل لوله‌ها و قطع و وصل جریان مستقیماً توسط کلیدهای دیواری مکانیکی، گزینه‌ای رایج و پایدار است؛ هرچند عیب اصلی آن‌ها عدم امکان کنترل از راه دور و یکپارچه‌سازی سیستم‌ها با یکدیگر است.

در مقابل، سیستم‌های هوشمند با انتقال تمامی کابل‌های قدرت مصرف‌کننده‌ها به تابلوی مرکزی و استفاده از رله‌های برنامه‌پذیر، توانایی عالی در تامین رفاه و مدیریت انرژی ویلاهای لوکس و برج‌های مدرن دارند. این سیستم‌ها به دلیل استفاده از کابل‌های شبکه نازک برای کلیدهای فرمان (تاچ‌پنل‌ها)، زیبایی معماری را ارتقا داده و امکان کنترل تمامی امکانات (نور، پرده، سرمایش و صوت) را از روی موبایل فراهم می‌آورند. در پروژه‌هایی که ارزش افزوده ملک بالاست، سیستم هوشمند راندمان بهره‌برداری بسیار بالاتری را به همراه دارد.

علاوه بر انتخاب نوع سیستم، کیفیت اجرای لوله‌گذاری و انتخاب صحیح برند تجهیزات حفاظتی (مثل کلیدهای زیمنس، اشنایدر یا لگراند) از عوامل تأثیرگذار بر ایمنی محیط است. گروه ساختمانی سیمرغ با تکیه بر دانش تخصصی مهندسان برق، بر اساس سطح تکنولوژی پروژه و استانداردهای روز، بهترین انتخاب معماری شبکه‌های الکتریکی را انجام می‌دهد؛ این رویکرد باعث کاهش چشمگیر خطرات اتصالی و افزایش طول عمر تجهیزات می‌گردد.

اهمیت کیفیت لوله‌گذاری، کابل‌کشی و اتصالات الکتریکی

شبکه‌های توزیع (کابل‌ها و لوله‌های کاندویت) در سیستم‌های برقی بسیار حساس هستند، زیرا پدیده‌هایی نظیر افت ولتاژ، نوسان و اتصالی همواره آن‌ها را تهدید می‌کند. یک زیرساخت برقی استاندارد باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سازه دارد.

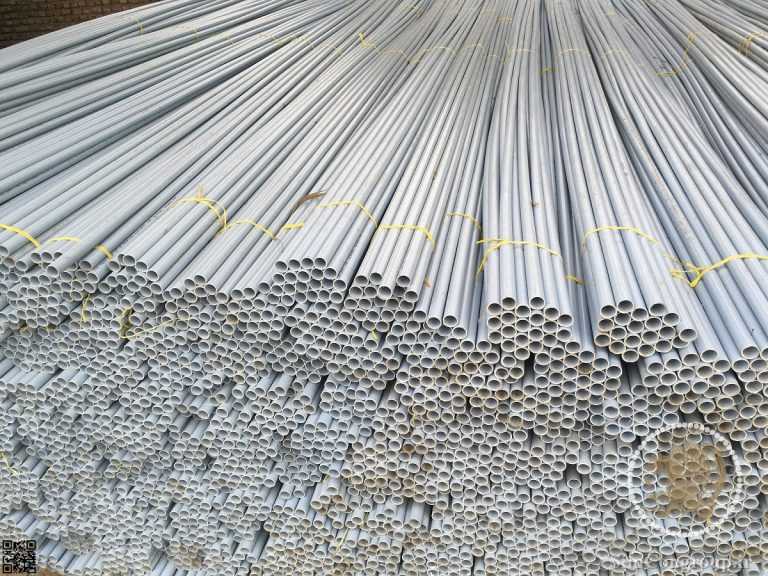

• جنس و ضخامت لوله‌ها: متریال لوله‌های حامل کابل‌های برق باید از نوع PVC نسوز (UPVC) در توکار و لوله‌های فولادی گالوانیزه در روکار (پارکینگ‌ها و موتورخانه) باشند تا در زمان فشار بتن‌ریزی یا ضربات فیزیکی دچار له‌شدگی نشوند.
• درصد خلوص و مقطع هادی‌ها: استفاده از سیم و کابل‌های دارای نشان استاندارد با مس خالص (۹۹.۹ درصد) الزامی است. استفاده از سیم‌های آلومینیومی با روکش مس (CCA) در ساختمان‌سازی ممنوع بوده و به سرعت باعث ذوب شدن روکش و حریق می‌گردد.
• اتصالات بدون لحیم و چسب: سربندی سیم‌ها در جعبه تقسیم‌ها حتماً باید با استفاده از ترمینال‌های سرامیکی، پلاستیکی پیچی یا فنری (WAGO) انجام شود تا از اکسید شدن مس و ایجاد مقاومت تماسی در اثر گذشت زمان جلوگیری گردد.
• کدگذاری و لیبل‌زنی: دو سر تمامی کابل‌های ورودی به تابلو و جعبه‌های عبوری باید با استفاده از شماره‌سیم یا پرینترهای لیبل‌زن صنعتی شماره‌گذاری شوند تا در زمان تعمیرات، نیازی به باز کردن کل شبکه نباشد.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون پریدن مکرر فیوزها، اتصالی‌های پنهان در دل دیوار، و در نهایت سلب امنیت ساکنین می‌شود که نیازمند شکافتن دیوارها و هزینه‌های سنگین خواهد بود.

مراحل گام به گام اجرای سیستم برق‌کاری

1. طراحی نقشه‌ها و محاسبات روشنایی و بار

• اولین و حیاتی‌ترین گام، بررسی معماری و انجام محاسبات دقیق شدت روشنایی (با نرم‌افزار DIALux) و ترسیم نقشه‌های تک‌خطی تابلوها (AutoCAD) با در نظر گرفتن چیدمان مبلمان، کاربری و بارهای موتوری است.

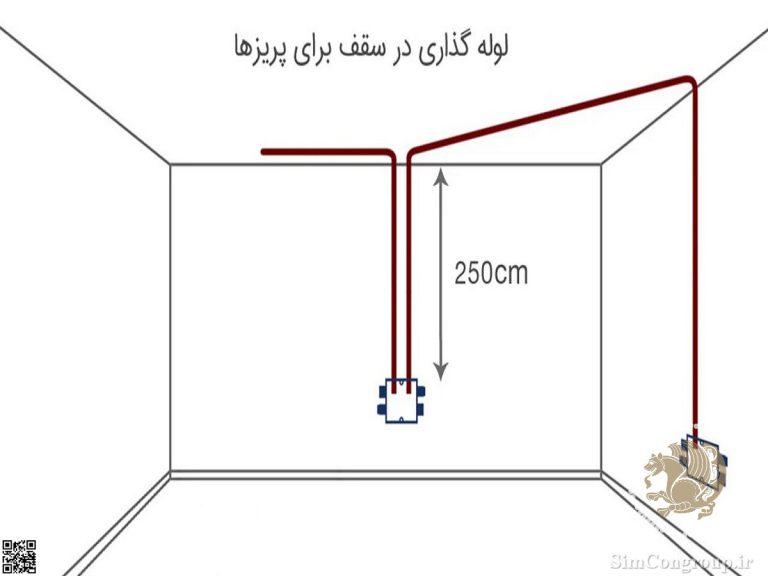

2. شیارزنی، قوطی‌گذاری و لوله‌کشی (کاندویت)

• پس از اجرای تیغه‌چینی، مسیر عبور لوله‌ها شیارزنی شده، قوطی‌ کلیدها با تراز لیزری نصب و لوله‌های PVC نسوز بین قوطی‌ها و تابلوهای توزیع با رعایت اصول خم‌کاری سرد اجرا می‌گردند.

3. کابل‌کشی، سیم‌کشی و تست عایقی (میگر)

• پس از اتمام گچ و خاک، سیم‌کشی داخل لوله‌ها انجام می‌شود. پیش از سر‌بندی، تمامی خطوط با دستگاه میگر تست مقاومت عایقی شده تا از عدم قطعی یا زخمی شدن سیم‌ها در حین عبور با فنر سیم‌کشی اطمینان حاصل شود.

4. نصب و مونتاژ تابلوهای برق (مونتاژکاری)

• فریم تابلوها در دیوار نصب شده و شاسی‌های داخلی شامل کلیدهای مینیاتوری، محافظ جان‌ها، کنتاکتورها و ترمینال‌ها مطابق با نقشه‌های تک‌خطی (Single Line Diagram) و با رعایت فرم‌دهی کابل‌ها (داکت‌کشی داخلی) مونتاژ می‌گردند.

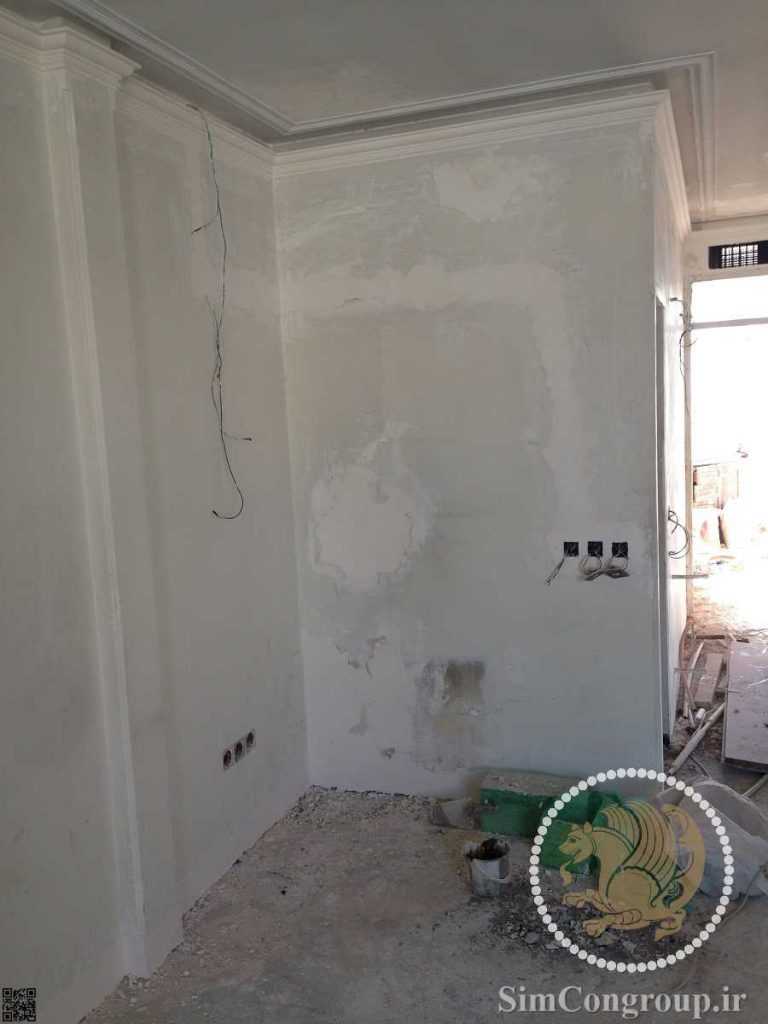

5. نصب نصبی‌جات، راه‌اندازی و تحویل نهایی

• پس از اتمام نقاشی ساختمان، تجهیزات نهایی شامل کلید و پریزها، هالوژن‌ها، لوسترها و دتکتورهای اعلام حریق نصب شده و سیستم پس از تست جریان و ولتاژگیری دقیق، روشن و تحویل کارفرما می‌گردد.

نکات اجرایی کلیدی و ترفندهای کارگاهی برق‌کاری

• حفظ حریم تاسیسات مرطوب: در محیط‌هایی مانند حمام، نصب کلیدها و پریزها در محدوده Zone 0 و Zone 1 (نزدیک به دوش و وان) مطلقاً ممنوع است و تجهیزات باید دارای حداقل درجه حفاظت IP44 باشند.
• استفاده از سرسیم و وایرشو: ورود سیم‌های افشان به زیر پیچِ کلیدهای مینیاتوری یا ترمینال‌ها بدون استفاده از وایرشو (و پرس شدن آن) باعث قطع شدن بخشی از رشته‌های مس و ایجاد آرک (جرقه) مخفی می‌شود.
• رنگ‌بندی استاندارد فازها: برای جلوگیری از اشتباه در تقسیم بار، فازهای R, S, T باید به ترتیب با رنگ‌های قرمز، زرد و مشکی (یا بر اساس استاندارد جدید IEC: قهوه‌ای، مشکی، خاکستری) در کل پروژه یکپارچه اجرا شوند.
• پرهیز از اتصالات درون لوله: هرگونه آپارات، چسب‌کاری یا مفصل‌بندی سیم‌ها در داخل لوله‌های توکار مطلقاً ممنوع است؛ تمام اتصالات باید منحصراً در داخل جعبه‌های تقسیمِ قابل دسترس انجام پذیرد.
• عمق مناسب دفن لوله‌های کف: لوله‌های برقی که از کف ساختمان عبور می‌کنند باید با لایه‌ای از ملات ماسه سیمان (حداقل به ضخامت ۳ سانتی‌متر) پوشانده شوند تا عبور فرغون و مصالح باعث له‌شدگی آنها نگردد.
• تست لوپ و امپدانس زمین: اندازه‌گیری مقاومت چاه ارت به تنهایی کافی نیست؛ با استفاده از دستگاه لوپ‌تستر باید امپدانس حلقه خطا در دورترین پریز ساختمان چک شود تا عملکرد صحیح کلیدهای مینیاتوری در لحظه اتصالی تضمین گردد.
• جداکننده‌های فیزیکی در سینی کابل: در سینی‌کابل‌های مشترک، کابل‌های برق و کابل‌های دیتا (مثل دوربین و شبکه) باید با یک دیواره فلزی (Divider) از یکدیگر جدا شوند تا اثرات القایی مهار شود.
• پیش‌بینی لوله‌های رزرو (Empty Conduits): همواره بین تابلوهای برق، رک‌های شبکه و پشت تلویزیون‌ها (TV Point) چندین لوله خالی طناب‌دار برای نیازهای آینده تکنولوژی پیش‌بینی و اجرا گردد.

عیوب رایج در اجرای سیستم برق‌کاری و روش‌های پیشگیری

در عمل اجرای تاسیسات الکتریکی، مشکلاتی مانند قطع شدن مکرر محافظ جان، افت ولتاژ، نویز در تصویر دوربین‌ها و بوی سوختگی از پریزها از موارد متداولی هستند که ایمنی و آسایش ساکنین را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در سایزینگ، عدم اجرای ارت صحیح و عدم رعایت استانداردهای کابل‌کشی است.

• پریدن مکرر کلید محافظ جان (RCD Nuisance Tripping): معمولاً به علت اتصالی بسیار ضعیف بین نول و ارت، رطوبت در قوطی کلیدهای نمای بیرون، یا نشتی جریان لوازم خانگی رخ می‌دهد. استفاده از دستگاه میگر و تست عایقی دقیق مدارهای مشکوک به پیشگیری کمک می‌کند.
• داغ شدن کابل‌ها و ذوب شدن روکش: این مشکل غالباً نشان‌دهنده استفاده از سیم‌های با سطح مقطع کمتر از استاندارد یا انتخاب آمپراژ بسیار بالای فیوز مینیاتوری است. محاسبات دقیق آمپراژ مصرفی دستگاه‌ها (مثل فر برقی و کولر گازی) و انتخاب سایز صحیح کابل الزامی‌ است.
• چشمک زدن لامپ‌های LED در حالت خاموش: عبور سیم فاز برگشتی از کنار سیم فاز دائم (پدیده القای خازنی کابل‌ها) یا نصب کلیدهای چراغ‌دار بی‌کیفیت باعث این ناهنجاری می‌شود. اصلاح مسیر سیم‌کشی یا استفاده از مقاومت‌های خنثی‌کننده (Snubber) این مشکل را کاملا رفع می‌کند.
• افت ولتاژ و ضعف در عملکرد موتورها (مانند پمپ آب): طول کابل‌کشی بیش از حد بدون در نظر گرفتن ضریب افت ولتاژ باعث نرسیدن ولتاژ ۲۲۰ ولت کامل به مصرف‌کننده می‌شود. محاسبه دقیق طول مسیر و افزایش یک سایز مقطع سیم در مسافت‌های طولانی راه‌حل این مسئله است.

برای حفظ کیفیت سازه، ضروری است پرسنل اجرایی مجموعه، مهارت کافی در نقشه‌خوانی و کار با تجهیزات حفاظتی را داشته باشند و این روند تحت نظارت مهندسین کنترل کیفیت اجرا شود. گروه ساختمانی سیمرغ با بهره‌گیری از تیم تخصصی تاسیسات الکتریکی، تضمین‌کننده اجرای صحیح و بدون نقص شبکه‌های توزیع برق در پروژه‌های مختلف است.

سیستم هوشمند (BMS) یک فناوری پیشرفته با توزیع کنترلی ایده‌آل و رفاه بالا برای پروژه‌های لوکس است، اما نیاز به سرمایه‌گذاری سنگین و تیم برنامه‌نویس دارد. سیستم برق‌کاری سنتی به دلیل اجرای ساده و هزینه کمتر، در انبوه‌سازی بسیار پرطرفدار است، اما زیبایی بصری محدودتری داشته و امکان مدیریت متمرکز انرژی در آن دشوار است.

قیمت‌گذاری و هزینه اجرای سیستم برق‌کاری

برآورد دقیق و مهندسی هزینه تاسیسات الکتریکی، نیازمند آنالیز بهای دقیق و شناخت کامل از بارهای مصرفی فضا، نوع تجهیزات حفاظتی انتخابی و جزئیات اجرایی (مانند متراژ کابل‌ها و ابعاد سینی‌کابل) است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های برق‌کاری می‌تواند منجر به استفاده از کابل‌های نامرغوب (Under-sizing) و در نهایت بروز حوادث حرارتی و افت شدید ولتاژ گردد. هزینه نهایی سیستم برق تابع چند متغیره از قیمت روز جهانی مس، نوسانات متریال پتروشیمی (پلیمر لوله‌ها)، دستمزد اکیپ اجرایی و الزامات مبحث سیزدهم است.

آنالیز بهای تجهیزات پایه: تابلوها، کابل‌ها و کلید و پریز

بخش عمده‌ای از هزینه تاسیسات مستقیماً به قیمت روز هادی‌های مسی بستگی دارد. قلب تپنده شبکه‌های برقی، تابلوهای توزیع (شامل کلیدهای اتوماتیک MCCB و مینیاتوری‌ها) هستند که در برندهای معتبر غالبا وارداتی بوده و وابستگی ارزی دارند. در محاسبات مهندسی (متره)، برای اجرای شبکه، قیمت کابل‌ها بر اساس وزن مس (کیلوگرم یا مترطول)، تابلوها بر اساس سلول و تجهیزات توکار محاسبه می‌شوند. در صورت استفاده از سیستم هوشمند، هزینه خرید پنل‌های لمسی، رله‌ها و کابل‌های KNX شاکله اصلی هزینه‌های خرید را تشکیل می‌دهد.

تأثیر متراژ و نوع بستر بر متره سینی‌کابل و لوله‌گذاری

در شرایط واقعی کارگاهی، لزوم دور زدن داکت‌های تاسیسات مکانیکی و ایجاد مسیرهای مجزا برای جریان قوی و ضعیف، متراژ لوله‌های PVC و سینی‌های گالوانیزه را افزایش می‌دهد. در برآورد ریالی سینی‌کشی، هزینه ساخت زانوها، سه‌راهی‌ها، ساپورت‌ها و رادهای گالوانیزه لحاط می‌گردد. همچنین کابل‌های افشان و مفتولی به دلیل قیمت بالای فلز مس، تأثیر چشمگیری در بودجه دارند؛ به ویژه در پروژه‌های تجاری که نیازمند شبکه‌ای وسیع از کابل‌های قطور و باس‌داکت‌ها جهت تامین برق چیلرها هستند.

هزینه‌های پنهان، سیستم ارتینگ، لیبل‌زنی و سرسیم‌ها

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های جانبی برق‌کاری است. هزینه حفر و تجهیز چاه ارت استاندارد (شامل صفحه مسی، بنتونیت و کابل لخت مقطع بالا)، خرید متراژ بالای سیم ارت همبندی، گلندهای فلزی کابل‌ها، وایرشوها و ترمینال‌های ریلی، مستقیماً بر بهای تمام‌شده تأثیر می‌گذارند. همچنین خرید تجهیزات اعلام حریق و کابل‌های شیلددار نسوز (مانند کابل‌های سیلیکونی) نیز آیتمی مجزا و هزینه‌بر در آنالیز بها محسوب می‌شود.

دستمزد اجرای اکیپ تاسیساتی و پیچیدگی‌های معماری

دستمزد استادکار برق به دلیل تخصصی بودن فرآیندها (مانند مونتاژ تابلو و تست میگر) نسبتاً بالاست. اجرای شیارزنی در دیوارهای برشی یا سقف‌های دارای تداخلات معماری به شدت زمان‌بر است. استفاده از تیم مجرب برای مفصل‌بندی رزینی کابل‌های زمینی، سرکابل‌زنی، و برنامه‌نویسی سیستم‌های BMS نیز دستمزد مجزایی نسبت به سیم‌کشی سنتی می‌طلبد که تضمین‌کننده عدم سوختن تجهیزات حساس در آینده خواهد بود.

تجربیات کارگاهی گروه ساختمانی سیمرغ در پروژه‌های برق‌کاری

در یکی از پروژه‌های تجاری-اداری بزرگ، دلیل داغ شدن شدید تابلوهای توزیع و سوختن مکرر کابل نول، وجود هارمونیک‌های شدید تولید شده توسط کامپیوترها و درایوهای آسانسور، و همچنین عدم تعادل (Unbalance) در بارهای تک‌فاز تشخیص داده شد. تیم اجرایی گروه ساختمانی سیمرغ در فازهای اصلاحی پروژه با بازطراحی تابلوها، نصب فیلترهای اکتیو هارمونیک و افزایش سطح مقطع کابل نول، مشکل اضافه‌بار حرارتی را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات کیفیت توان (Power Quality) به اندازه خرید کابل باکیفیت اهمیت دارد.

چالش اجرای شبکه‌های سینی‌کابل در سقف‌های کاذب پر‌تراکم

بر اساس تجربیات کارگاهی مهندسان گروه ساختمانی سیمرغ، یکی از معضلات اصلی در اجرای رایزرها و مسیرهای افقی توزیع برق، تداخل ابعاد سینی‌کابل‌های عریض با کانال‌های هواساز و لوله‌های آتش‌نشانی در سقف کاذب است. در پروژه‌های پیچیده ما، با استفاده از نرم‌افزارهای مدلسازی سه بعدی (BIM – Revit MEP) پیش از اجرا، چیدمان دقیق ساپورت‌های ترکیبی (Multidisciplinary Supports) و تعیین ترازهای ارتفاعی مجزا برای سینی‌های قدرت و دیتا طراحی گردید. این امر ضمن حفظ فاصله ایمنی ۳۰ سانتی‌متری برای جلوگیری از نویز، دوباره‌کاری‌های کارگاهی را به صفر رساند.

مدیریت افت ولتاژ در محوطه‌سازی و مقاومت چاه‌های ارت در زمین‌های سنگی

یکی دیگر از تجربیات ارزشمند کارگاهی، پیشگیری از سوختن پمپ‌های آب و کاهش نور چراغ‌های لندسکیپ در فواصل طولانی است. طول زیاد کابل‌کشی در محوطه‌های بزرگ باعث افت ولتاژ شدید می‌گردد. مهندسان برق گروه ساختمانی سیمرغ با افزایش دو پله‌ای سطح مقطع کابل‌ها فراتر از حداقل‌های معمول، این چالش را مهار کردند. همچنین در پروژه‌هایی با بستر سنگی که رسیدن به مقاومت ارت زیر ۲ اهم دشوار است، این مجموعه با استفاده از الکترودهای مش‌بندی شده در فونداسیون (Ufer Grounding) و مواد کاهنده مقاومت ویژه (LOM)، ایمنی ساکنین در برابر خطر برق‌گرفتگی را مطابق با سخت‌گیرانه‌ترین آیین‌نامه‌ها تضمین می‌نماید.
