نورپردازی ساختمان

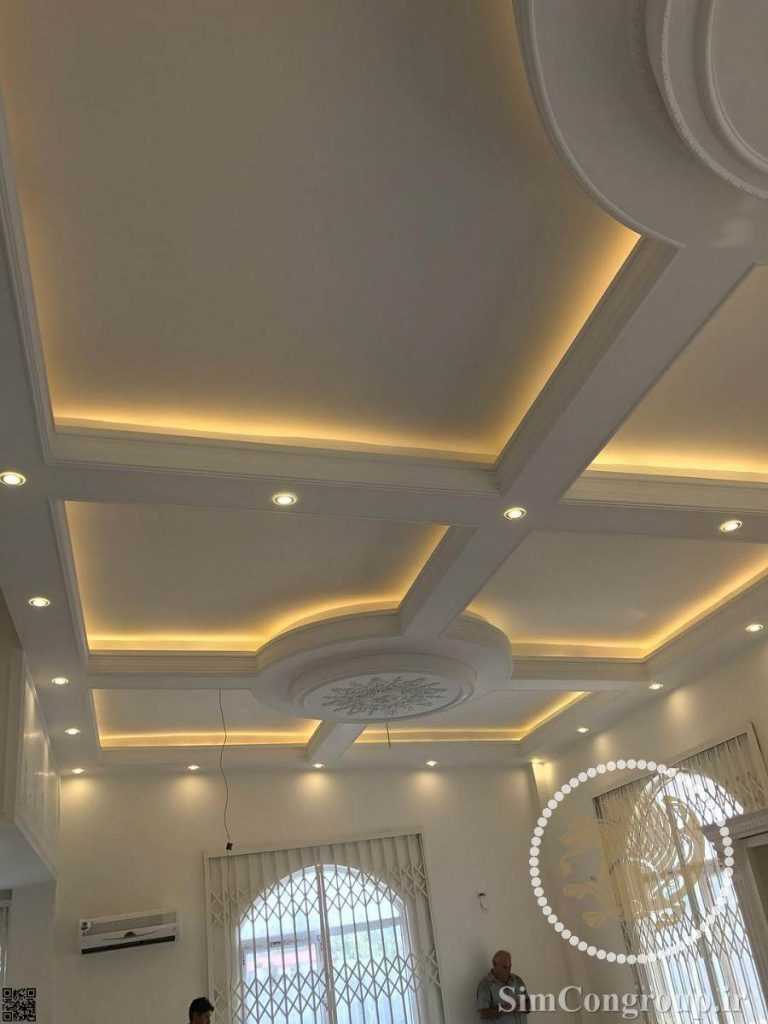

یکی از عواملی که در تغییر دکوراسیون منزل بسیار تاثیرگذار است و عمدتاً به چشم می آید نورپردازی ساختمان است. نورپردازی ساختمان را میتوان به دو دسته کلی نورپردازی اصلی و نورپردازی فرعی تقسیم کرد. هدف از نورپردازی داخلی اصلی تامین روشنایی کافی برای فضای معماری مورد نظر است. عمدتاً تامین روشنایی نورپردازی خانه توسط لوستر صورت میگیرد. قاعدتاً لوستر داخلی باید هماهنگ با وسایل منزل باشد. در صورتی که سبک کلی منزل کلاسیک باشد میتوان از لوستر برنزی یا برنجی استفاده کرد. اما اگر سبک طراحی داخلی منزل مدرن باشد برای نورپردازی خانه باید متناسب با طرح کلی از لوستر مدرن یا در مواردی نوار نور کناف سقف استفاده کرد.

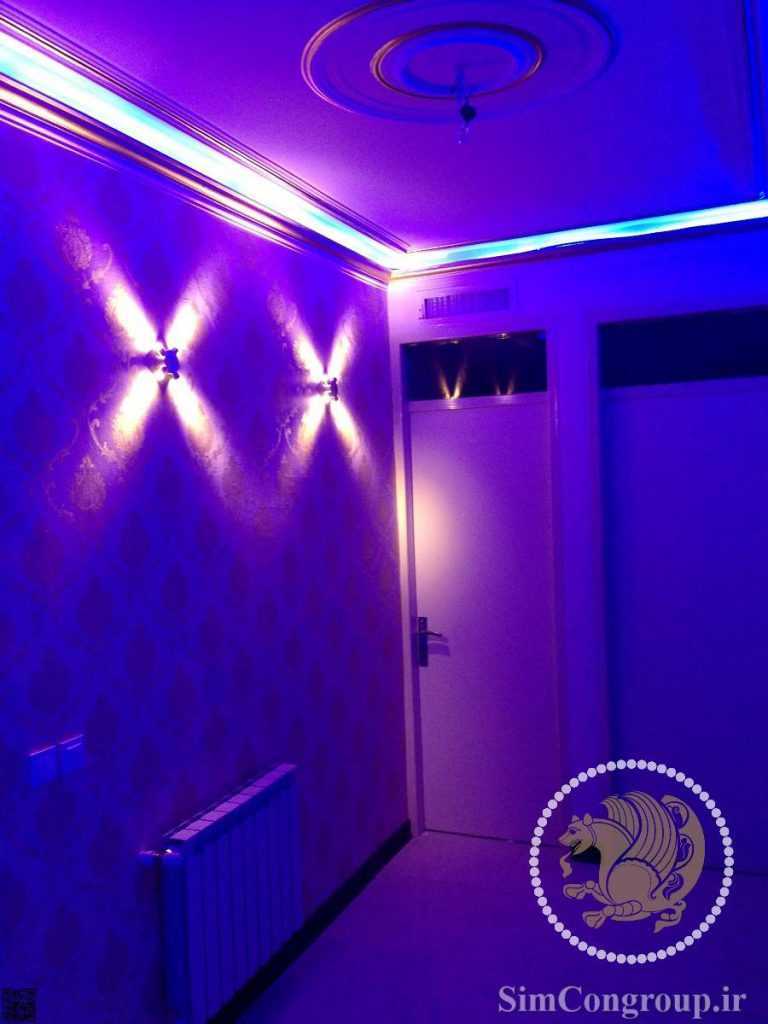

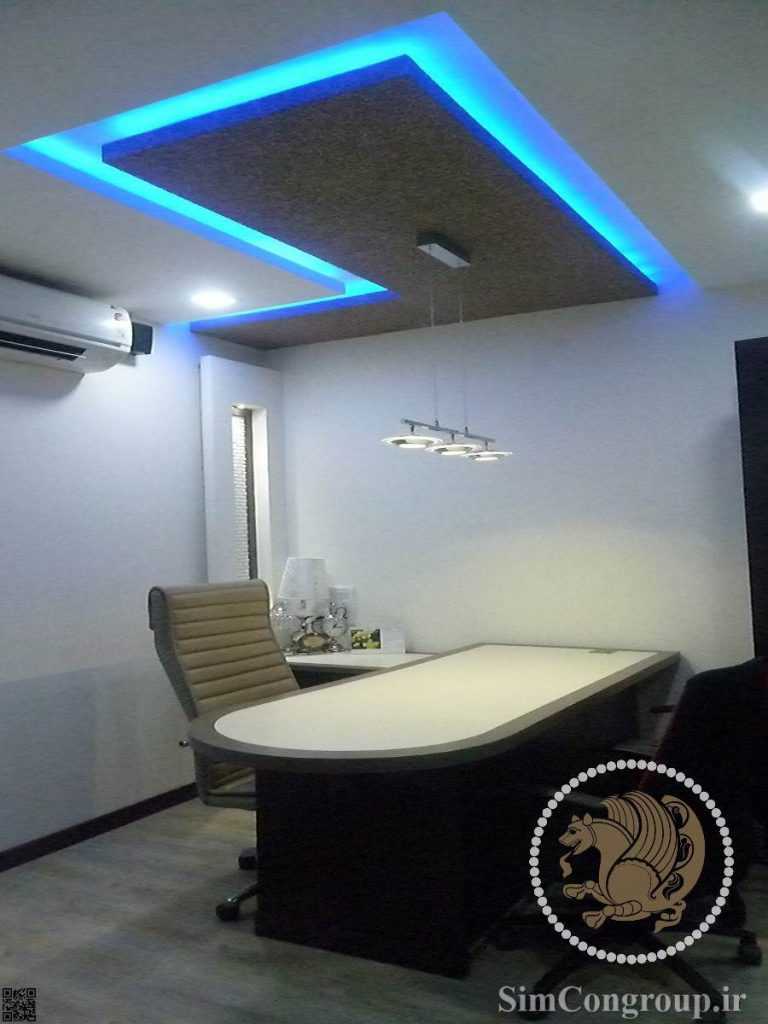

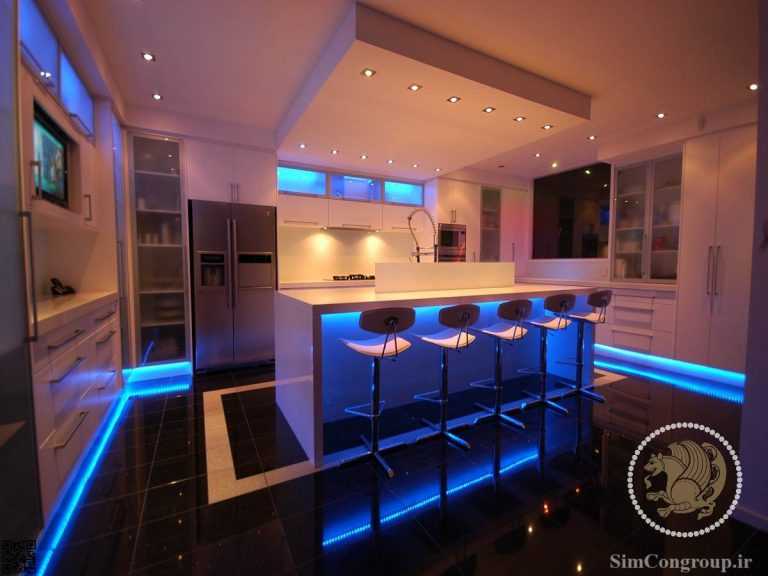

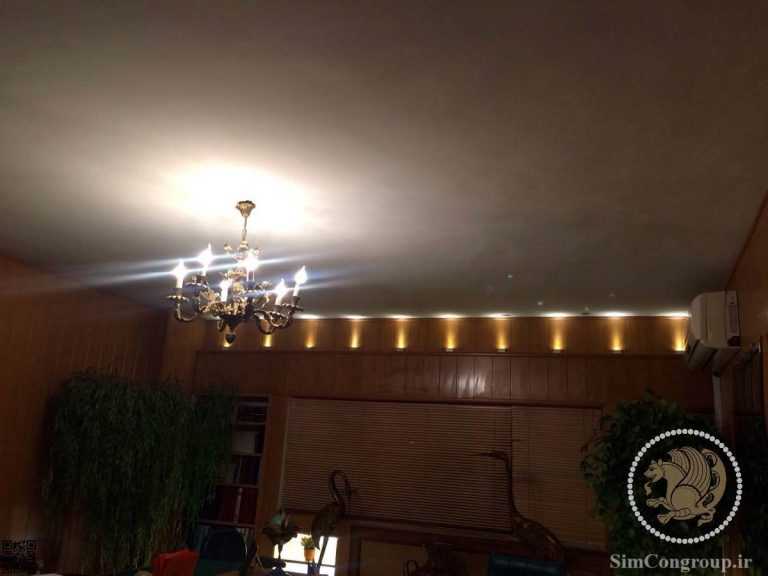

هدف از نورپردازی فرعی غالباً نورپردازی داخلی تزیینی است. عمدتاً به منظور نورپردازی داخلی فرعی از انواع نور مخفی شلنگی و هالوژن استفاده میشود. برای تعبیه هالوژن سقف و یا نور مخفی باید سیستم سقف گچ کاری یا سقف کناف در طراحی داخلی دکوراسیون از پیش تعیین شود. برای نورپردازی مغازه و یا سقف سمنت برد فضای اداری میتوان با پانل های LED نورپردازی اصلی و دیوارکوب های دکوراتیو نورپردازی فرعی را تامین کرد. همچنین تعیین تعداد وسایل نورپردازی داخلی به مساحت کلی فضا و کاربری آن بستگی دارد که توسط نرم افزارهای مخصوص مهندسی تعیین میشود.

بطور کلی نورپردازی ساختمان باید حین طراحی داخلی در نظر گرفته شود زیرا تاسیسات برقی مانند سیم کشی ساختمان و مخصوصاً تجهیزات و وسایل نورپردازی داخلی دکوراتیو باید توکار اجرا شود. به عنوان مثال چنانچه پس از اتمام گچکاری و نقاشی ساختمان به فکر نورپردازی دکوراتیو سقف گچ کاری شده با رابیتس یا دیوار بیفتیم مجبور به تخریب مسیر لوله برق و جایگذاری لوله پلیکا برق و کلید و پریز هستیم.

روشنایی کافی یکی از مهمترین الزامات الکتریکی در هر دو محیط مسکونی و تجاری میباشد. تنها تعداد المان های نورپردازی مانند تعداد چراغ و لامپ های با شدت نور بیشتر برای نورپردازی مناسب کافی نیست، بلکه ترکیب مناسب نورپردازی با توجه به کاربری محیط و همچنین سبک طراحی است که بهترین حالت نورپردازی ساختمان را ایجاد خواهد کرد. نورپردازی مناسب و اصولی فضای منزل یا دفتر کار و طراحی دکوراسیون اداری را به کلی تغییر میدهد. به عنوان مثال در محیط اداری نورپردازی باید به گونه ای باشد که ضمن تامین نور برای کارمندان مصرف انرژی را به حداقل برساند و همچنین ترکیب نور به گونه ای باشد که کارمندان از نور شدید خسته نشوند. به عنوان یک اصل کلی بهتر است که نورپردازی به رنگ مهتابی متمایل شود زیرا چشم انسان در مقابل نور مهتابی دیرتر خسته میشود.

استفاده از لامپ های پر مصرف باعث اتلاف انرژی و تولید گرما در محیط میکند. همچنین استفاده از لامپ های فنری به دلیل شدت نور ضعیف دیگر از رده خارج شده است. لامپ های COB در مقایسه با لامپ های SMD از شدت نور بیشتری برخوردار هستند. همچنین اگر حین برقکشی ساختمان از مکانیزم پریز دیمر دار استفاده شود، با استفاده از لامپ های قابل تنظیم میتوان شدت نور را به صورت مطلوب تنظیم کرد. همچنین بهترین گزینه برای نورپردازی اداری استفاده از چراغ سقفی ال ای دی است که در بازار اصطلاحاً به آن لامپ پنلی سقفی میگویند. جدا از مصرف کم لامپ پنلی سقفی شدت نور آن کاملاً یکنواخت است و برای محیط های اداری و تجاری گزینه بسیار مناسبی هستند.

نورپردازی نمای ساختمان

نورپردازی نما اصطلاحاً نورپردازی خارجی ساختمان را میتوان به دو دسته کلی نورپردازی نمای ساختمان و نورپردازی محوطه ساختمان تقسیم کرد. در صورتی که از آجر نما در نمای ساختمان استفاده شود معمولا بطور معمولاً از وال واشر خطی در نورپردازی نما استفاده میشود که البته این مطلب نیز با توجه به طراحی نما و توسط مهندس معمار تعیین میشود. جهت نورپردازی نما ساختمان از مجموعه لامپ های پروژکتوری LED معروف به وال واشر ( wall washer ) استفاده میکنند. بنا بر طراحی سه بعدی نمای ساختمان تعداد، شدت نور و میزان روشنایی ( وات مصرفی لامپ ) تجهیزات نورپردازی نما تعیین میشود. همچنین با توجه به اینکه در برخی موارد دسترسی مجدد به تجهیزات سیستم نورپردازی نما ساختمان جهت تعمیر لامپ های از کار افتاده به سختی امکانپذیر است از این رو در انتخاب کالای مورد نظر حداکثر دقت و وسواس باید صورت بگیرد.

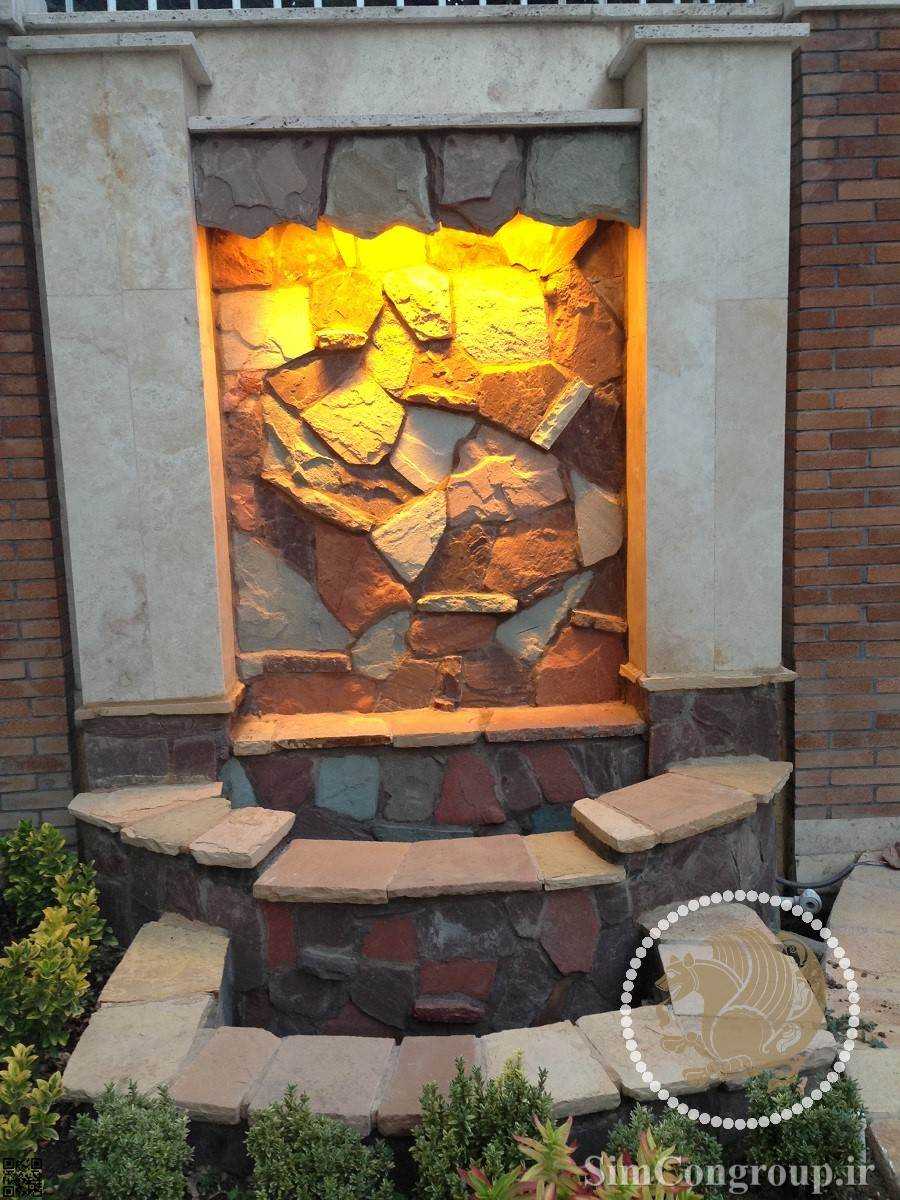

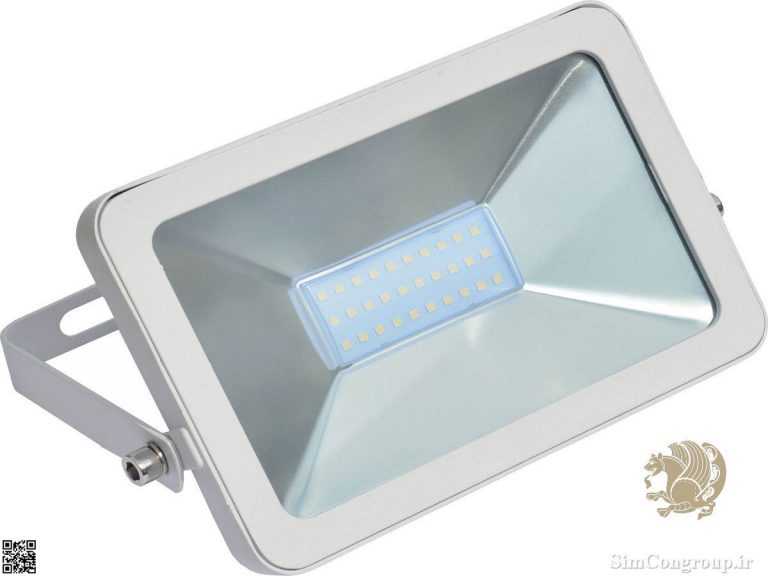

به منظور نورپردازی محوطه میتوان از انواع دیوارکوب های حیاط ، چراغ های پایه دار باغی و پروژکتورهای LED استفاده کرد.  جهت نورپردازی تزیینی و دکوراتیو محوطه نیز میتوان از انواع چراغ های پایه دار حبابی ، لامپ های دفنی ، SMD شلنگی ضد آب ( جهت روشنایی مسیر ) استفاده کرد. همچنین برای نورپردازی درختان میتوان از پروژکتورهای زیر درختی و لامپ های رشته ای LED ( معروف به ریسه بارانی ) استفاده کرد.

نورپردازی نمای خارجی ساختمان و نورپردازی فضای بیرونی ساختمان برای هر دو منظور افزایش امنیت ساختمان و همچنین زیبا سازی محیط کاربرد دارد. در شرایطی که نورپردازی نمای ساختمان اصولی و مهندسی صورت بگیرد و همچنین اگر از تجهیزات مناسب و مطابق با استاندارد استفاده شود، با درک بازی بین نور و تاریکی، معماران می‌توانند از کنتراست و سایه برای ایجاد فضاهای الهام‌بخش و جذاب استفاده کنند. نقطه شروع اصلی طراحی نورپردازی نمای ساختمان در نظر گرفتن هدف طراحی اولیه است. قصد از نورپردازی برجسته سازی ویژگی های معماری ساختمان در شب است و یا اینکه هدف روشن کردن مسیر و افزایش امنیت ساختمان است. به عنوان مثال در ساختمان های با نما رومی برجسته سازی ابزار سنگ ساختمانی زیبایی را در شب دوچندان میکند. برای نورپردازی نمای رومی که یا با استفاده از سنگ و یا با استفاده از سیمان سفید ساوه انجام میشود و با توجه به اینکه در شب نیاز به تجربه و تخصص است در غیر اینصورت نتیجه کار جدا از اتلاف هزینه عایدی دیگری ندارد. انواع نورپردازی خارجی ساختمان به صورت زیر دسته بندی میشوند:

1. روشنایی کلی خارجی ساختمان

هدف از روشنایی کلی ساختمان بالا بردن ضریب امنیتی ساختمان است. با توجه به استفاده از دوربین مدار بسته در اکثر ساختمان ها و قابلیت دید در شب آنها نیاز به نورپردازی اصلی خارجی ساختمان برای بالا بردن وضوح تصاویر بسیار واجب است. همچنین استفاده از تجهیزات مناسب نورپردازی به گونه ای که در مقابل باران آسیب نبینند ضروری است.

2. نورپردازی محیطی

هدف از روشنایی محیطی ساختمان در واقع روشنایی کلی محیط بیرون ساختمان است. یکی از اشتباهات رایج در نورپردازی محیطی استفاده بیش از تجهیزات نورپردازی است. استفاده زیاد از لامپ در شب موجب آزار همسایگان و ساکنین ساختمان میشود. همچنین با بالا رفتن مصرف برق و فشار بالا به سیم راد افشان سحر در ساختمان پس از مدتی ساکنین دستور به خاموش کردن لامپ ها میدهند که اینکار منجر به کاهش امنیت ساختمان میشود.

3. نورپردازی دیوارها و حجم دهی

هدف از این نوع نورپردازی معمولاً تأکید بر المان های معماری ساختمان است. المان هایی نظیر ابزار سنگ و نمای آجری و فضای سبز پیرامون ساختمان. در این نوع نورپردازی معمولاً از نورهای نقطه ای استفاده میشود. با توجه به نوع بلوک که در دیوارکشی محوطه استفاده میشود و همچنین لایه رویی آن میتوان اقدام به نورپردازی کرد. به عنوان چنانچه برای دیوارکشی از بلوک هبلکس استفاده شود معمولاً لایه رویی آن سیمان سفید و یا سنگ خواهد بود. برای این منظور از وال واشر برای نورپردازی خطی و از انواع پروژکتور برای نورپردازی نقطه ای استفاده میشود.

4. نورپردازی فانتزی

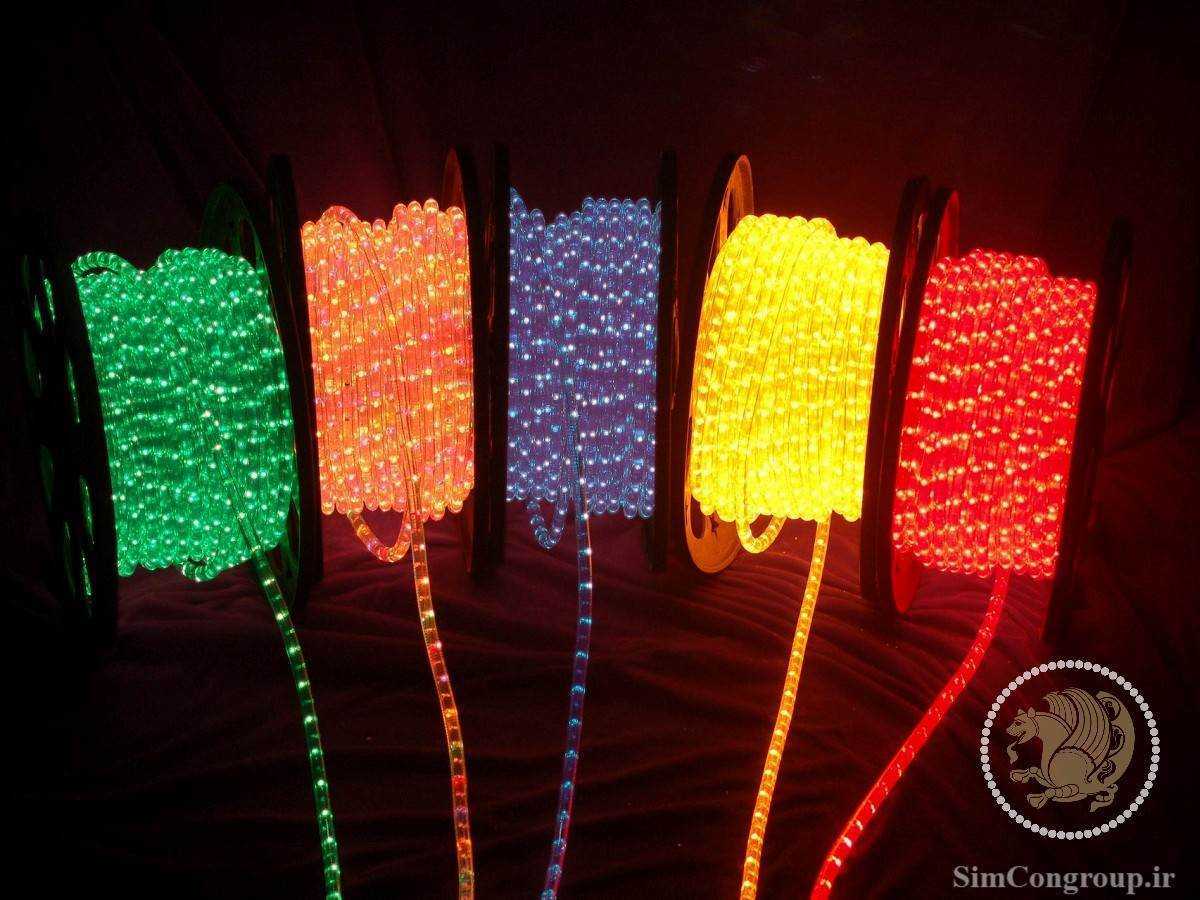

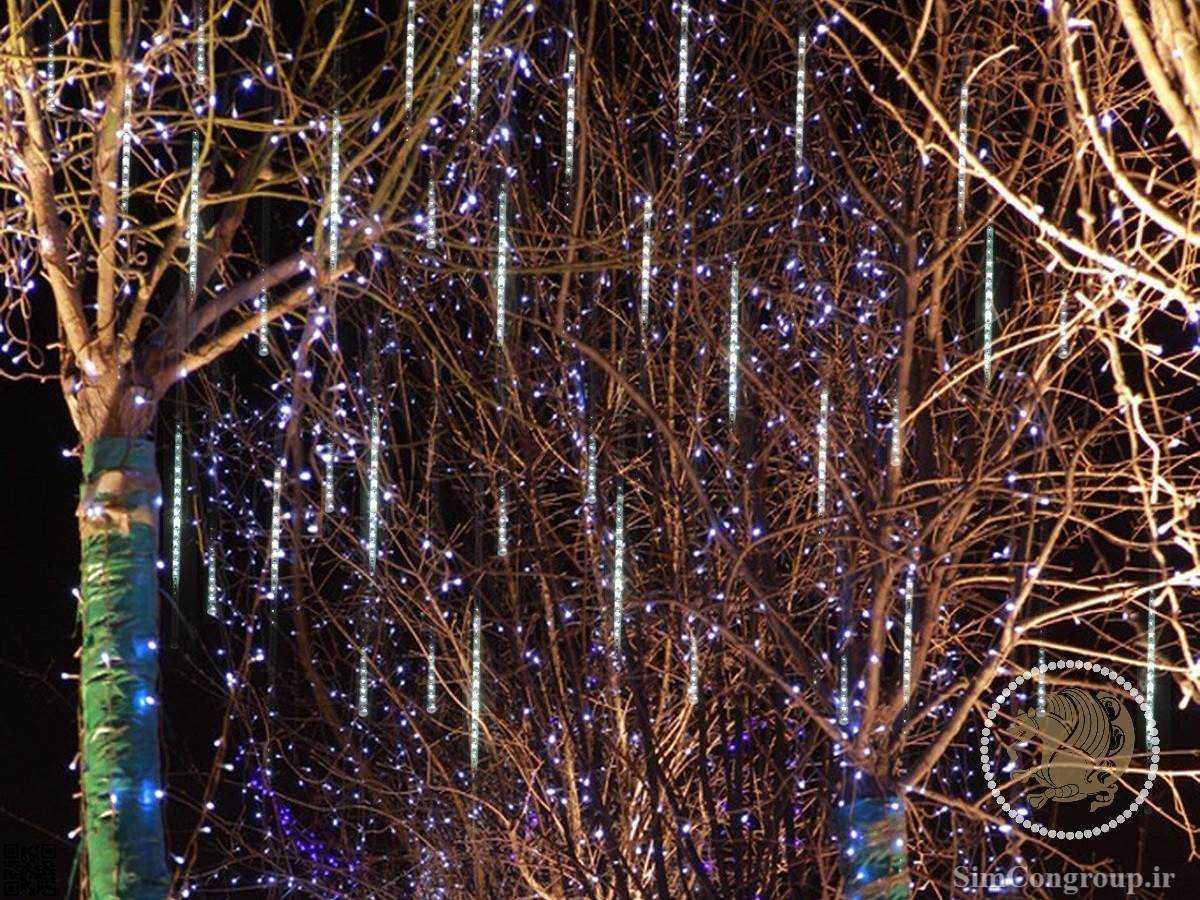

به منظور نورپردازی فانتزی ساختمان معمولاً از انواع ریسه بارانی و شلنگی ضد آب با پوشش سیلیکونی و انواع پروژکتور دفنی استفاده میشود. هدف از این نوع نورپردازی فقط زیبا سازی محیط ساختمان است. همچنین استفاده از چراغ حبابی در داخل باغچه ها و یا روی دیوار حیاط زیبایی محیط را دوچندان میکند.

نورپردازی ساختمان چیست؟

نورپردازی ساختمان فرآیند ایجاد یک سیستم روشنایی یکپارچه، مهندسی‌شده و هنری است که با نصب متناوب و اصولی منابع نوری (لومینایرها) و تجهیزات کنترل‌کننده بر روی سطوح ساختمانی مانند نما، محوطه و دیواره‌ها، علاوه بر تأمین روشنایی و ارتقای هویت بصری سازه در شب، خوانایی معماری را به طور کامل برجسته می‌کند.

نکات مهندسی نورپردازی ساختمان

• زیرسازی و کابل‌کشی نما: تجربه کارگاهی نشان می‌دهد هرگز نباید نورپردازی را روی سطح ناپایدار، بدون غلاف‌گذاری استاندارد یا در مسیرهای عبور آب اجرا کرد. کیفیت نهایی روشنایی ارتباط مستقیمی با یکپارچگی شبکه کابل‌کشی و محاسبه دقیق افت ولتاژ در مسیرهای طولانی به سمت تابلوهای فرمان دارد.
• تثبیت فیکسچرها و بارهای استاتیکی (Anchoring): نصب تجهیزات نوری بر روی نما به هیچ وجه نباید بدون در نظر گرفتن بار باد و مقاومت کششی مصالح نما (مانند سنگ یا کامپوزیت) باشد. براکت‌ها باید به صورت مکانیکی و با رول‌بولت‌های زنگ‌نزن به استراکچر اصلی مهار شوند تا از ایجاد خطر سقوط جلوگیری شود.
• مدیریت حرارتی و کنترل خیرگی (Glare): منابع نوری الزاما باید دارای هیت‌سینک‌های استاندارد برای دفع حرارت باشند. داغ کردن بیش از حد، خواص دیودهای نوری (LED) را از بین برده و عمر آن‌ها را به شدت کاهش می‌دهد. همچنین زاویه تابش باید به گونه‌ای باشد که از ایجاد آلودگی نوری و خیرگی برای عابران و ساکنین جلوگیری شود.

تحلیل جامع استانداردها و آیین‌نامه‌های نورپردازی در صنعت ساختمان

نورپردازی به عنوان یکی از فرآیندهای کلیدی در معماری شبانه ساختمان‌ها، نیازمند رعایت دقیق استانداردهای مهندسی و آیین‌نامه‌های ملی و بین‌المللی است. این استانداردها مسیر مشخصی را برای تضمین کیفیت مواد اولیه، نحوه اجرا، و اطمینان از دوام و عملکرد مطلوب سیستم روشنایی ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های کنترل کیفی را در قالب کاربردهای مختلف تجهیزات و مصالح مرتبط به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش مبحث سیزدهم مقررات ملی ساختمان در تضمین ایمنی و کیفیت

مبحث سیزدهم مقررات ملی به‌عنوان مرجع قانونی تعیین مشخصات تأسیسات برقی، نقش حیاتی در انتخاب و استفاده صحیح از کابل‌ها و تجهیزات حفاظتی نورپردازی دارد. این مبحث اطمینان می‌دهد که مقاطع کابلی دارای ظرفیت جریان‌دهی استاندارد بوده و سیستم اتصال زمین (ارت) کاملاً مطابق استانداردهای ایمنی اعلامی باشد. رعایت دقیق این موارد از سوی طراحان و مجریان، کلید دستیابی به سیستم روشنایی ایمن و بدون خطر برق‌گرفتگی در پروژه‌های ساختمانی است.

استاندارد بین‌المللی IEC 60598 و تعیین مشخصات لومینایرها

این استاندارد جزو مهم‌ترین مراجع فنی در حوزه آشنایی و آزمون چراغ‌های مصرفی در صنعت ساختمان و محوطه‌سازی است. به عنوان مثال، درجه حفاظت (IP) فیکسچرها در برابر نفوذ آب و گردوغبار به دقت توسط این استاندارد تعریف شده و روش‌های کنترل کیفیت بر اساس آن انجام می‌شود. کنترل پارامترهای اصلی مانند تست‌های حرارتی و عایقی بر اساس این استاندارد، باعث می‌شود که چراغ انتخابی مطابق با اقلیم پروژه و شرایط جوی (بارش، رطوبت) باشد.

وظیفه استانداردهای IESNA در تضمین کیفیت بصری و فتومتریک

استانداردهای انجمن مهندسی روشنایی (IESNA)، مرجع طراحی و محاسبات نرم‌افزاری (مانند DIALux) هستند که توزیع نور و شدت آن را کنترل می‌کنند. این استانداردها تضمین می‌کنند که نورپردازی بدون ایجاد آلودگی نوری، خیرگی (Glare) را مهار کرده و حجم‌های معماری را با کنتراست فوق‌العاده‌ای به نمایش بگذارد. رعایت این استانداردها تاثیر مستقیمی بر زیبایی و خوانایی نهایی لایه نوری در شب دارد.

اهمیت سازگاری الکترومغناطیسی (EMC) برای درایورها

منابع تغذیه و درایورها به‌عنوان ماتریس تأمین انرژی سیستم نورپردازی، باید دارای ضریب توان (Power Factor) و هارمونیک کنترل‌شده باشند. در غیر این صورت، تغذیه چیپ‌های LED ناقص یا نامتناسب بوده و پدیده‌هایی مانند فلیکر (پرش نور) شکل می‌گیرد. استاندارد ملی برای سازگاری الکترومغناطیسی تضمین کننده کیفیت قطعات الکترونیکی این عنصر ساختاری است و پایداری اجرایی کل شبکه برق ساختمان را به شدت تحت تاثیر قرار می‌دهد.

نگاهی مهندسی به تکنولوژی LED در نورپردازی

فناوری LED (دیود ساطع‌کننده نور) یکی از پرمصرف‌ترین انواع منابع نوری است که به‌دلیل راندمان بالا، طول عمر عالی و عملکرد مطلوب در ایجاد افکت‌های نوری متنوع شناخته می‌شود. استانداردها و آزمون‌های فنی متعدد به منظور کنترل دقیق خواص این قطعات نیمه‌هادی، در جایگاه اصلی تضمین کیفیت پروژه‌های نورپردازی شهری و معماری قرار دارند.

طبقه‌بندی بر اساس شار نوری و اهمیت آن در کارکرد روشنایی

بازده نوری تجهیزات LED (Lumen per Watt) شاخصی است که بهره‌وری و قدرت پرتاب نور این قطعات را تعریف می‌کند. این معیار اصلی‌ترین فاکتور در تعیین مناسب بودن آن‌ها برای نورپردازی نماهای مرتفع است. چراغ‌های با شار نوری بالاتر و لنزهای متمرکزتر (زاویه بسته)، به‌ویژه در نورپردازی ستون‌ها و المان‌های عمودی بهتر عمل میکنند، اما در فواصل نزدیک باعث خیرگی می‌شوند. در مقابل، زوایای بازتر (Wide) برای ایجاد نورهای یکنواخت (Wash) مقاومت بهتری در برابر سایه‌های مزاحم خواهند داشت. استانداردهای ملی و بین‌المللی در این زمینه راهنمای دقیقی برای انتخاب لنز و چیپ ارائه می‌دهند.

بهترین آزمون‌های کنترل کیفیت: شاخص نمود رنگ (CRI) و دمای رنگ (CCT)

کنترل دمای رنگ (Color Correlated Temperature)، شاخصی از گرمی یا سردی نور خروجی است که نقش کلیدی در القای حس متریال نما (مانند آجر یا سنگ کریستال) دارد. آزمون شاخص نمود رنگ (CRI) نیز برای نمایش واقعی رنگ مصالح تحت تابش حایز اهمیت است و باید دقیقا بالای عدد 80 (و برای نماهای خاص بالای 90) نگه داشته شود. کیفیت لنزهای اپتیکال تعیین میزان توزیع یکنواخت نور است و اطلاعات مهمی را به مهندسین طراح ارائه می‌کند. انجام این آزمایش‌ها با دستگاه‌های اسپکترومتر، تضمین‌کننده کیفیت بصری پروژه نهایی است.

آزمون‌های استهلاک نوری (L70) و تاثیر آن بر دوام سیستم

آزمون‌هایی مانند LM-80 و TM-21 برای ارزیابی اثرات پیرشدگی حرارتی و افت شار نوری بر روی چیپ‌های LED به کار می‌روند. استهلاک حرارتی سبب افت کیفیت فسفر روی چیپ می‌شود که منجر به کاهش شدت نور و تغییر رنگ ناخواسته (Color Shift) خواهد شد. این آزمون‌ها در استانداردهای بین‌المللی جایگاه ویژه‌ای دارند و کنترل دقیق آنها توسط آزمایشگاه‌های معتبر و واحدهای تامین در شرکت ساختمانی صاد انجام می‌شود تا عمر مفید نورپردازی (حداقل 50,000 ساعت تا مرز L70) تضمین گردد.

راهنمای جامع نورپردازی (ضوابط مبحث سیزدهم و نشریه ۱۱۰)

برای اجرای یک سیستم نورپردازی بی‌نقص، استفاده از تجهیزات استاندارد با درجه حفاظت متناسب با اقلیم منطقه (معمولاً IP65 به بالا برای نما) الزامی است. نشریه ۱۱۰ مشخصاً بر استفاده از کابل‌های مقاوم در برابر UV، اجرای غلاف‌گذاری خرطومی فلزی یا لوله‌های فولادی روکار، و رعایت اصول ارتینگ در تمام بدنه چراغ‌های فلزی تأکید دارد. شرکت ساختمانی صاد با تسلط کامل بر این ضوابط و تأمین تجهیزات استاندارد، فرآیند نصب و راه‌اندازی را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب و استفاده بهینه از تجهیزات نورپردازی

درک درست و اجرای دقیق استانداردهای فنی تجهیزات الکتریکال پایه تحقق یک پروژه ایمن، پایدار و چشم‌نواز است. از انتخاب نوع مناسب چراغ با توجه به هندسه نما، کنترل کیفی دقیق به کمک نرم‌افزارهای شبیه‌ساز، تا رعایت قواعد آیین‌نامه‌ای برای کابل‌کشی، تثبیت مکانیکی و فرآیند سربندی، همه باید با همکاری و نظارت مهندسین سازه و برق انجام ‌شود. نمونه‌های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که آسیب‌های احتمالی ناشی از عدم رعایت استانداردها را به حداقل می‌رساند و موجب افزایش ارزش افزوده پروژه‌های ساختمانی می‌شود.

مزایای نورپردازی ساختمان

1. ارتقای هویت بصری و ارزش معماری

• نورپردازی به عنوان یکی از روش‌های مدرن و اثبات شده، جلوه‌ای سه‌بعدی و زنده در تاریکی شب ایجاد می‌کند که شخصیت معماری سازه را برجسته کرده و دوام بصری بالایی در ذهن مخاطب دارد. این ویژگی باعث می‌شود تا حجم‌ها، بافت مصالح و خطوط طراحی سازه در شب گم نشوند و زیبایی ساختمان دوچندان شود.

2. افزایش ایمنی و امنیت محیطی

• یکی از مزایای مهم نورپردازی، روشن ساختن مسیرهای دسترسی و نقاط کور در مقایسه با محیط‌های تاریک است. همچنین، به دلیل ایجاد روشنایی محیطی کافی، پروژه‌های نورپردازی خطر وقوع جرایم و حوادث را کاهش داده و برای ساکنین و عابران حس امنیت بالایی به همراه دارد.

3. انعطاف‌پذیری سناریوهای نوری و هوشمندسازی

• با انتخاب سیستم‌های کنترل‌پذیر (مانند پروتکل DMX)، نورپردازی می‌تواند در مناسبت‌ها و شرایط گوناگون عملکرد متفاوتی (تغییر رنگ و شدت نور) داشته باشد و با محیط تعامل پویایی نشان دهد. این قابلیت، مانع یکنواختی بصری نمای ساختمان در طول سالیان می‌شود.

4. ارزش‌افزوده اقتصادی برای املاک

• در صورت اجرای اصولی و هنرمندانه سیستم نورپردازی، امکان برندسازی و جلب توجه خریداران با صرف هزینه منطقی وجود دارد که باعث افزایش ارزش ملکی و تجاری ساختمان بدون نیاز به تغییرات سنگین سازه‌ای می‌شود.

معایب و چالش‌های نورپردازی ساختمان

1. حساسیت تجهیزات به رطوبت و نفوذ آب

• یکی از مهم‌ترین معایب تجهیزات نورپردازی بی‌کیفیت، آسیب‌پذیری در برابر بارش باران و تغییرات شدید جوی است که منجر به اتصالی، سوختگی درایورها و کاهش استحکام عایقی می‌شود. همچنین، تکرار چرخه‌های انبساط و انقباض قاب چراغ می‌تواند باعث از بین رفتن واشرهای سیلیکونی و آسیب برد الکترونیکی شود.

2. امکان خیرگی و آلودگی نوری در صورت طراحی نامناسب

• در صورت عدم رعایت نکات فنی فتومتریک مانند زاویه تابش، شدت نور و انتخاب لنز، پرتوهای نوری ممکن است وارد پنجره‌های همسایگان شده و باعث مزاحمت، خیرگی چشم رانندگان و از بین رفتن آرامش بصری محیط شهری گردد.

3. محدودیت و هزینه‌های تعمیرات در ارتفاع

• دسترسی به چراغ‌های نصب شده در نماهای مرتفع برای مقابله با خرابی‌ها محدود بوده و پس از اتمام پروژه ممکن است نیاز به کلایمر یا راپل‌کار (کار در ارتفاع) داشته باشد که فرایندی زمان‌بر و پرهزینه است. همچنین نگهداری نامناسب منجر به خاموشی‌های لکه‌ای و زشت شدن نما می‌گردد.

4. افت ولتاژ در مسیرهای طولانی کابل‌کشی

• فرآیند انتقال جریان مستقیم (DC) در سیستم‌های نورپردازی نماهای بلند باعث افت ولتاژ شدید در انتهای خط می‌شود که می‌تواند باعث کاهش نور چراغ‌های انتهایی، دو رنگی شدن LED ها و داغ شدن کابل‌ها شود و نیازمند محاسبات دقیق سطح مقطع سیم است.

منابع نوری مورد استفاده در نورپردازی ساختمان

انتخاب دقیق نوع چراغ و منبع نوری در عملکرد نهایی سیستم نورپردازی نقش حیاتی دارد و باید کاملاً منطبق با ساختار نما و متریال آن باشد. تجهیزات مختلفی در بازار وجود دارد، اما دو خانواده مرسوم و پرمصرف در نورپردازی معماری به ترتیب وال‌واشرها (Wall Washers) و پروژکتورهای نقطه‌ای (Spotlights) هستند که بر اساس مشخصات اپتیکال و رفتار نوری آنها انتخاب می‌شوند.

وال‌واشرها که دارای لنزهای خطی و توزیع نور پهن هستند، برای شستشوی نوری سطوح وسیع و یکدست کردن دیوارهای صاف رایج است، به کار می‌روند. در این شرایط، مقاومت قاب چراغ در برابر تغییر شکل و دفع حرارت برد خطی اهمیت بالایی دارد؛ چون حبس حرارت ناشی از کارکرد مداوم می‌تواند باعث سوختن سریع چیپ‌های ردیفی شود. به همین دلیل وال‌واشرهای با بدنه آلومینیومی اکسترود شده، گزینه‌ای مناسب و پایدار برای جلوگیری از افت نوری و آسیب‌های گرمایی هستند.

در مقابل، پروژکتورهای نقطه‌ای یا اسپات‌لایت‌ها به دلیل لنزهای متمرکز (زاویه بسته)، توانایی خوبی در پرتاب نور به ارتفاعات بالا و برجسته کردن المان‌های خاص مانند ستون‌ها و مجسمه‌ها دارند. در این تجهیزات، خاصیت فوکوس نور اجازه می‌دهد که پرتوهای نوری بدون هدررفت به نقاط هدف در ارتفاع برسند و سایه‌روشن‌های دراماتیک ایجاد گردد. بنابراین در نماهای کلاسیک و رومی که نمایش ابعاد سه‌بعدی سنگ‌ها اهمیت دارد، استفاده از اسپات‌لایت‌ها بهبود پایداری بصری و ایجاد کنتراست عالی را به همراه دارد.

علاوه بر انتخاب فرم چراغ، کیفیت چیپ‌های LED (مانند CREE یا Osram)، نوع لنز و کنترل فرآیند آب‌بندی از عوامل تأثیرگذار بر توانایی دستگاه در طول عمر و ایجاد جلوه مناسب است. شرکت ساختمانی صاد با تکیه بر دانش مهندسی برق و سازه، بر اساس استانداردهای نرم‌افزارهای شبیه‌ساز (DIALux) بهترین انتخاب را برای هر پروژه مطابق با فرم معماری و محدودیت‌های اجرایی انجام می‌دهد؛ این رویکرد باعث افزایش راندمان و کاهش هزینه‌های انرژی می‌گردد.

اهمیت کیفیت کابل‌ها و اتصالات (آپارات)

شبکه کابل‌کشی در سیستم نورپردازی علاوه بر نقش انتقال جریان، مسئول حفظ ایمنی کل سیستم در برابر شرایط جوی است. یک شبکه استاندارد باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر پایداری ولتاژ و دوام سیستم دارد.

• سطح مقطع مهندسی‌شده: ضخامت مس کابل باید به گونه‌ای باشد که افت ولتاژ را در مسیرهای طولانی جبران کرده و از ایجاد حرارت در سیم و افت نور در انتهای خط جلوگیری کند.
• عایق مقاوم به اشعه UV: معمولاً کابل‌های روکار با روکش‌های ضد آفتاب (Anti-UV) استاندارد استفاده می‌شوند که تعادل مطلوب بین انعطاف‌پذیری و مقاومت در برابر خشک‌شدگی را ایجاد می‌کند.
• عاری از اتصالات لخت و نوارچسب: وجود هر گونه اتصال ضعیف با چسب برق معمولی در نمای بیرونی می‌تواند باعث نفوذ رطوبت (پدیده مویینگی کابل) و زوال زودهنگام درایورها شود. لذا مراحل سربندی باید با استفاده از شیرینگ‌های حرارتی چسب‌دار، جعبه‌تقسیم‌های IP68 یا مفصل‌های رزینی انجام شود.
• غلاف‌گذاری مکانیکی: مقاومت در برابر ضربه و جوندگان کابل باید مطابق استانداردهای مقررات ملی باشد و حتماً درون لوله‌های فلکسیبل یا داکت‌های مقاوم قرار گیرند.

بی‌توجهی به این مشخصات زیرساختی در بسیاری از پروژه‌ها باعث مشکلاتی همچون پریدن فیوزها، اتصالی در روزهای بارانی و سوختن سریالی چراغ‌ها می‌شود که در نهایت نیازمند داربست‌بندی مجدد و هزینه‌های سنگین اورهال خواهد بود.

مراحل گام به گام اجرای نورپردازی ساختمان

1. طراحی فتومتریک و جانمایی (Shop Drawing)

• اولین و حیاتی‌ترین گام، شبیه‌سازی سه‌بعدی نما در نرم‌افزارهای نورپردازی و تعیین دقیق توان، زاویه لنز و محل نصب چراغ‌ها است. در این مرحله سایه‌های مزاحم حذف شده و مسیر کابل‌کشی بهینه‌سازی می‌گردد.

2. غلاف‌گذاری و بستر‌سازی همزمان با اجرای نما

• پیش از تکمیل سنگ یا کامپوزیت نما، لوله‌گذاری‌های برق (فلکسیبل پوشش‌دار) به طور یکنواخت در پشت متریال نما پخش می‌شود. بلافاصله، کابل‌های مسی با مقطع محاسبه‌شده از درون آن‌ها عبور داده شده و در نقاط هدف (خروجی چراغ‌ها) رزرو می‌گردد.

3. نصب مکانیکی براکت‌ها و فیکسچرها

• پس از اتمام نماسازی، چراغ‌ها روی سطوح نصب می‌گردند. بسیار مهم است که پایه‌های چراغ با رول‌پلاک‌های قدرتمند یا پیچ‌های گالوانیزه مهار شوند و واشرهای لاستیکی برای جلوگیری از آسیب به سنگ نما زیر پایه قرار گیرد.

4. سربندی، آپارات و ایزولاسیون اتصالات

• اجرای اتصالات الکتریکی در کنج‌ها و لبه‌های در معرض باران نیازمند دقت مضاعف است. در این نقاط باید از شیرینگ‌های حرارتی چسب‌دار دوسطحی و جعبه‌تقسیم‌های واترپروف (IP68) برای جلوگیری از نفوذ آب استفاده کرد.

5. راه‌اندازی، تست لوکس‌متری و برنامه‌نویسی

• پس از اتمام نصب، تابلو برق مرکزی روشن شده و تمام خطوط با آمپرمتر تست می‌شوند. برای سیستم‌های رنگی، یک لایه برنامه‌نویسی (DMX) به عنوان کنترلر نهایی اجرا می‌شود تا سناریوهای نوری کاملاً یکپارچه و هنری گردد.

نکات اجرایی کلیدی و ترفندهای کارگاهی نورپردازی ساختمان

• تثبیت مکانیکی در برابر بار باد: پیش از شروع برپایی و روشن کردن چراغ‌ها در ارتفاع، لازم است پایه‌های چراغ با در نظر گرفتن تنش‌های باد در طبقات بالا مهندسی شود. این اقدام از لرزش چراغ و افتادن سایه‌های متحرک جلوگیری کرده و از سقوط تجهیزات جلوگیری می‌کند. مهار نامناسب یکی از علل اصلی خسارات در نماهای مرتفع است.
• کنترل دقیق افت ولتاژ در جریان مستقیم (DC): ولتاژ سیستم در کابل‌کشی نماهای بلند باید به طور مداوم محاسبه شود؛ به طور معمول محدوده ولتاژ 12 یا 24 ولت برای چراغ‌های ایمن استفاده می‌شود اما به سرعت در طول مسیر افت می‌کند. افت بیش از حد باعث کاهش نور چراغ‌های انتهایی و فشار به درایور خواهد شد. استفاده از منابع تغذیه توزیع‌شده در طبقات اهمیت دارد.
• اجرای لوپ‌های قطره‌چکان (Drip Loop): ایجاد یک قوس کوچک U شکل در کابل قبل از ورود به گلند چراغ، جهت هدایت قطرات آب به پایین و جلوگیری از نشت آب به داخل چراغ ضروری است. رعایت دقیق این اصل مهندسی تضمین می‌کند آب به درون برد الکترونیکی نفوذ نکند و سیستم به درستی کار کند.
• جایابی مخفی تجهیزات (Concealment): نواحی پیچیده و منابع نوری باید به گونه‌ای نصب شوند که منبع نور (خود چراغ) در روز تا حد امکان پنهان بماند و فقط اثر نوری آن در شب دیده شود. عدم توجه به این بخش‌ها منجر به زشت شدن نمای ساختمان در طول روز می‌شود.
• آماده‌سازی تابلو برق‌های استاندارد: تابلوی کنترل باید کاملاً مجهز به سیستم‌های حفاظتی، تایمرهای نجومی، فتوسل، کنتاکتورهای قدرتمند و فن‌های خنک‌کننده باشد. حتی اتصالی اندک می‌تواند باعث آتش‌سوزی تابلو شود. فرآیند مونتاژ مهندسی تابلو نقش کلیدی در موفقیت پروژه دارد.
• رعایت حد نصاب فاصله نصب چراغ از دیوار: فاصله استاندارد وال‌واشرها از سطح دیوار معمولاً بین ۱۰ تا ۱۵ سانتی‌متر است. این ترکیب باعث ایجاد یکنواختی نور و جلوگیری از ایجاد لکه‌های نوری بسیار روشن در پای دیوار می‌شود.
• استفاده از گلندهای برنجی ضدزنگ: در موارد خاص و محیط‌های مرطوب، استفاده از گلندهای فلزی با کیفیت بالا باعث افزایش مقاومت عایقی دستگاه در برابر نفوذ رطوبت پرفشار شده و طول عمر چراغ را به طور چشمگیری افزایش می‌دهد.
• محافظت پس از نصب و دوران ساخت‌وساز: پس از نصب چراغ‌ها و قبل از افتتاح پروژه، تجهیزات باید با کاورهای پلاستیکی پوشانده شوند تا ریزش سیمان یا پاشش رنگ نما فرصت نشستن روی شیشه چراغ و افت کیفیت نور را نداشته باشد. همچنین شرایط شستشوی نما باید به دقت به کارفرما آموزش داده شود.

عیوب رایج در اجرای نورپردازی ساختمان و روش‌های پیشگیری

در عمل نورپردازی نما، مشکلاتی مانند چشمک زدن چراغ‌ها (Flickering)، نفوذ آب به داخل لنز، دو رنگی شدن LEDها در طول مسیر و سوختن منابع تغذیه از موارد متداولی هستند که کیفیت کلی سیستم را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در محاسبات برق، تجهیزات نامرغوب و عدم رعایت استانداردهای فنی است.

• چشمک زدن نور (Flickering): معمولاً به علت استفاده از درایورهای بی‌کیفیت یا افت ولتاژ شدید در انتهای خط است. استفاده از منابع تغذیه سوئیچینگ استاندارد و محاسبه ضخامت کافی کابل‌ها به پیشگیری کمک می‌کند.
• نفوذ آب و بخار کردن شیشه چراغ: عدم آب‌بندی صحیح گلند کابل یا خشک شدن واشرهای سیلیکونی باعث می‌شود رطوبت به داخل مکش شود. استفاده از چراغ‌های تزریق شده با رزین (Epoxy potted) و آپارات دقیق برای پیشگیری الزامی‌ است.
• سوختن یا تغییر رنگ دیودها (Color Shift): بخصوص در محصولات ارزان‌قیمت، عدم دفع حرارت مناسب برد باعث می‌شود با گذشت زمان فسفر روی چیپ تخریب شود. استفاده از هیت‌سینک‌های آلومینیومی سنگین و چیپ‌های برند معتبر توصیه می‌شود.
• خوردگی کابل‌ها بر اثر نور خورشید: استفاده از سیم‌های معمولی (نایلونی) در نمای بیرونی منجر به خشک شدن، ترک برداشتن و اتصال کوتاه کابل می‌شود. کنترل مشخصات فنی کابل (UV Resistant)، تضمین کیفیت نهایی را تا حد زیادی ارتقا می‌دهد.

برای حفظ کیفیت طولانی‌مدت نورپردازی، ضروری است پرسنل فنی و اجرایی مجموعه، دانش به‌روز برق‌گرفتگی و تجربه میدانی کار در ارتفاع را داشته باشند، همچنین این روند باید تحت نظارت مهندسان طراح اجرا شود. شرکت ساختمانی صاد با بهره‌گیری از تیم تخصصی و اجرای پروژه‌های موفق متعدد، تضمین‌کننده اجرای صحیح و کارآمد سیستم نورپردازی در پروژه‌های مختلف است.

سیستم پروژکتوری یک روشنایی کلی با شدت بالا و نصب سریع‌تر است، اما در ظرافت‌های معماری ممکن است به خوبی چراغ‌های مدرن یکپارچه نشود. نورپردازی LED به دلیل تنوع لنز و قابلیت کنترل، یک پوشش نوری کاملاً هنری و بدون ایجاد خیرگی در تمام زوایا ایجاد می‌کند و هزینه نگهداری آن بسیار کمتر است، اما اجرای آن نیازمند تخصص الکتریکال و زمان بیشتری است.

قیمت‌گذاری و هزینه نورپردازی ساختمان

برآورد دقیق و مهندسی هزینه نورپردازی، برخلاف تصورات سطحی که صرفاً به یک قیمت واحد برای هر چراغ بسنده می‌کنند، نیازمند آنالیز بهای دقیق و شناخت کامل از ابعاد نما، متریال بستر، کیفیت تجهیزات و جزئیات کابل‌کشی است. در پروژه‌های ساختمانی، تخمین اشتباه هزینه‌های روشنایی می‌تواند منجر به استفاده از چراغ‌های نامرغوب توسط پیمانکاران جزء و در نهایت خسارات سنگین به زیبایی نما و سوختگی زودهنگام سیستم شود. هزینه نهایی نورپردازی یک تابع چند متغیره از قیمت روز نهاده‌های اصلی (چراغ و سیم)، هزینه‌های بالاسری کار در ارتفاع، دستمزد اکیپ متخصص و پیچیدگی کنترلرهای هوشمند است.

آنالیز بهای مصالح پایه: تجهیزات نوری و کابل‌های ارتباطی

بخش عمده‌ای از هزینه نورپردازی مستقیماً به قیمت روز چراغ‌ها و کابل‌ها بستگی دارد. چراغ مورد استفاده در نما معمولاً از نوع وال‌واشرهای خطی (برای لبه‌ها و کتیبه‌ها) و جت‌لایت‌ها (برای ستون‌ها) است. قیمت این فیکسچرها وابستگی مستقیمی به برند چیپ LED (نظیر Bridgelux یا Cree)، جنس بدنه آلومینیومی و کیفیت لنز دارد. در محاسبات مهندسی (متره)، برای اجرای یک نمای استاندارد، تعداد چراغ‌ها بر اساس خروجی نرم‌افزار دیالوکس محاسبه می‌شود.

عنصر دوم، کابل‌های مسی روکش‌دار و منابع تغذیه است که نقش شریان‌های انتقال انرژی را ایفا می‌کند. کابل‌ها در درجات کیفی و ضخامت‌های مختلف (از 1.5 تا 4 میلی‌متر مربع) در بازار موجود هستند. استفاده از کابل‌های شیلددار و مقاوم به UV، اگرچه هزینه اولیه بالاتری دارد، اما به دلیل جلوگیری از افت ولتاژ و پوسیدگی در برابر آفتاب، عمر شبکه را به شدت افزایش می‌دهد. باید در نظر داشت که متراژ کابل‌کشی در نماهای بلند بسیار بیشتر از تصور اولیه است و محاسبه افت ولتاژ طول مسیر، تعیین‌کننده اصلی ضخامت و قیمت کابل است.

ضریب افت، کابل‌کشی و تأثیر نوع معماری بر متره مصالح

در شرایط واقعی کارگاهی، به دلیل لزوم اجرای مسیرهای غیرمستقیم برای پنهان کردن کابل‌ها در درز سنگ‌ها و همچنین نیاز به لوپ‌های احتیاطی، ضریب افت و پرت مصالح اعمال می‌شود. بنابراین، برای کابل‌کشی یک متر طول خالص در نما، به حدود ۱.۲ تا ۱.۳ متر کابل نیاز است. این ضرایب در سیستم‌های مختلف تأثیر می‌گذارند:

• سیستم ولتاژ متناوب (220V): مصرف کابل کمتر است زیرا افت ولتاژ در این ولتاژ کمتر رخ می‌دهد و نیازی به پاورهای متعدد در طبقات نیست. اما خطرات جانی آن در صورت نشت آب به شدت بالاست.
• سیستم ولتاژ ایمن و هوشمند (12V/24V و DMX): حجم کابل‌کشی به شدت افزایش یافته و نیازمند خطوط انتقال دیتای مجزا و نصب تابلوهای توزیع پاور در طبقات است. این سیستم که استاندارد اصلی ساختمان‌های لوکس و هتل‌ها است، هزینه مصالح و زیرساخت را تقریباً دو تا سه برابر می‌کند، اما ضریب اطمینان (Factor of Safety) جانی و قابلیت‌های هنری را به صورت نمایی بالا می‌برد.

هزینه‌های پنهان، دسترسی به ارتفاع و تجهیز کارگاه

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های دسترسی به نماست. نورپردازی روی نمای تکمیل‌شده نیازمند تجهیزاتی مانند کلایمر (سبد معلق)، داربست‌بندی مجدد یا اکیپ راپل (طناب‌کار) است. هزینه‌های اجرای غلاف‌های فلزی، سوراخ‌کاری دقیق در سنگ‌های گرانیت یا تراورتن بدون آسیب زدن به آن‌ها و استفاده از رزین‌های اپوکسی جهت آب‌بندی اتصالات، باید در قیمت‌گذاری نهایی لحاظ شوند.

علاوه بر این، لجستیک پروژه شامل هزینه برنامه‌نویسی سناریوهای نوری (برای سیستم‌های RGBW) و تست‌های مکرر شبانه توسط مهندس طراح، از جمله آیتم‌هایی هستند که مستقیماً بر بهای تمام‌شده و کیفیت بصری تأثیر می‌گذارند.

دستمزد اجرای اکیپ تخصصی و تأثیر پیچیدگی‌های فرم نما

دستمزد تکنسین برق‌کار و راپل‌کار بر اساس نوع نما و ارتفاع ساختمان متغیر است. از دیدگاه تجربیات کارگاهی، اجرای نورپردازی در سطوح یکپارچه و مدرن، سرعت بالاتری داشته و معمولاً با قیمت پایین‌تری توافق می‌شود. اما در نماهای کلاسیک (رومی) پر از جزئیات مانند ابزارها، مجسمه‌ها، سنتوری‌ها و سرستون‌ها، شرایط کاملاً متفاوت است.

در این فضاها، نصاب با موانع متعددی چون زوایای بسته، پنهان کردن کابل در پشت ابزارها و نصب دقیق وال‌واشرهای کوچک روبه‌رو است. برش‌کاری کابل، آپارات ضدآب در شرایط معلق بودن روی طناب و تنظیم دقیق زاویه پرتاب نور، به شدت زمان‌بر است. به همین دلیل، در رویه رایج کارگاهی، دستمزد نورپردازی نماهای پیچیده به صورت «چکی» یا بر اساس «شعله/نقطه نصب» محاسبه می‌شود.

تجربیات مهندسی کارگاهی در مدیریت اقتصادی هزینه‌ها

از منظر مدیریت کارگاهی، تلاش برای کاهش هزینه‌ها از طریق انتخاب درایورهای نامرغوب یا حذف چسب‌های آپارات ضدآب، یک خطای مهندسی فاحش است. به عنوان مثال، در تجربه‌های اجرایی شرکت ساختمانی صاد بارها مشاهده شده است که برخی پیمانکاران برای کاهش قیمت نهایی، اتصالات سیم‌ها را در نما صرفاً با چسب برق معمولی می‌بندند. این کار باعث نفوذ تدریجی رطوبت باران به داخل کابل (پدیده مویینگی) و رسیدن آب به برد چراغ می‌شود. چراغ‌های سوخته و نمای تاریک در اولین فصل بارش، کل سیستم را دچار خاموشی می‌کند که هزینه اعزام مجدد کلایمر و تعویض چراغ‌ها، ده‌ها برابر صرفه‌جویی اولیه در خرید یک شیرینگ حرارتی ساده خواهد بود.

مدیریت صحیح هزینه در نورپردازی، نه در خرید چراغ ارزان، بلکه در طراحی بهینه فتومتریک (کاهش تعداد چراغ‌های غیرضروری)، جلوگیری از افت ولتاژ با کابل‌کشی اصولی، و استفاده از اتصالات فوق‌آب‌بند (IP68) نهفته است. سرمایه‌گذاری بر روی یک برند معتبر و اجرای صحیح، در واقع نوعی بیمه کردن ساختمان در برابر هزینه‌های کمرشکن نگهداری نمای شب است.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه‌های نورپردازی ساختمان

در یکی از پروژه‌های برج‌سازی، دلیل خاموشی مکرر لاین‌های نوری طبقات بالا با وجود استفاده از برترین برندهای LED، عدم محاسبه دقیق جریان کشی در طول مسیر تشخیص داده شد. تیم مهندسی شرکت ساختمانی صاد با اصلاح توپولوژی شبکه، تبدیل ولتاژ در طبقات میانی و نصب تقویت‌کننده‌های سیگنال (Amplifiers) برای خطوط دیتای DMX، مشکل افت نور و اختلال رنگ را به طور کامل برطرف نمود. این تجربه نشان داد که کیفیت محاسبات الکتریکال کابل‌کشی به اندازه کیفیت خود چراغ‌ها اهمیت دارد. اما این تنها بخشی از چالش‌های پیچیده در محیط کارگاه است که نیازمند دانش مهندسی و نظارت عالیه است.

چالش نصب و مهار فیکسچرها روی نماهای خشک و سنگی

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، بیش از ۸۰ درصد سقوط تجهیزات نوری از نما نه به دلیل ضعف پایه چراغ، بلکه از عدم شناخت دقیق متریال زیرین و اتصال اشتباه رخ می‌دهد. یکی از اشتباهات مهلک اجرایی، رول‌پلاک کردن مستقیم چراغ‌های سنگین در درز بین سنگ‌ها یا روی بندکشی‌ها است که با اولین لرزش باد یا زلزله خفیف، پیچ‌ها لق می‌شوند. در پروژه‌های استاندارد، اکیپ اجرایی موظف است پایه‌ها را دقیقاً در مرکز تایل‌های سنگی ضخیم یا مستقیماً به شاسی‌کشی فلزی پشت نمای خشک متصل کند و با استفاده از پیچ‌های استیل و واشرهای الاستومری، ضمن تأمین گیرداری مکانیکی، از ترک خوردن سنگ بر اثر سوراخ‌کاری جلوگیری نماید.

مدیریت رطوبت و جلوگیری از پدیده مویینگی کابل‌ها

یکی دیگر از تجربیات ارزشمند کارگاهی، مربوط به عایق‌کاری اتصالات الکتریکی در محیط‌های کاملاً باز است. اجرای آپارات روی سطوح عمودی نما بسیار حساس است، زیرا نیروی گرانش، قطرات باران را دقیقاً در مسیر کابل به سمت درزها هدایت می‌کند. تجربه نشان داده است که استفاده از نوارچسب و حتی چسب آکواریوم به تنهایی کافی نیست و اشعه خورشید پس از یک سال آن‌ها را خشک و پودر می‌کند. در یکی از پروژه‌های حساس شرکت صاد، برای تضمین عدم نفوذ آب، تیم اجرایی علاوه بر استفاده از شیرینگ‌های حرارتی چسب‌دار (Heat Shrink Tubes)، از تکنیک پر کردن مفصل‌های اتصالی با رزین اپوکسی ضدآب استفاده کرد تا از رسیدن رطوبت به رشته‌های مسی و خرابی درایورهای مرکزی به صورت قطعی جلوگیری شود.

کنترل دقیق مکان‌یابی منابع تغذیه (Power Supplies)

در محیط کارگاه، مدیریت جانمایی تابلوهای برق نما یک چالش مهندسی است. بسیاری از پیمانکاران بی‌تجربه برای تسریع در کار، تمام منابع تغذیه را در یک تابلوی مرکزی در پارکینگ یا خرپشته نصب می‌کنند و کابل‌های DC را ده‌ها متر به سمت چراغ‌ها می‌کشند. این کار باعث ایجاد
