دوربین مداربسته چیست؟

سیستم دوربین مداربسته (CCTV) یا نظارت تصویری، مجموعه‌ای یکپارچه از تجهیزات تصویربرداری، بسترهای انتقال سیگنال (کابل‌های مسی، فیبر نوری یا بی‌سیم)، دستگاه‌های پردازش و ذخیره‌سازی داده (NVR/DVR) و نرم‌افزارهای مدیریتی است که وظیفه تامین امنیت، مانیتورینگ فرآیندها، کنترل تردد، و تضمین ایمنی تاسیسات و جان افراد را در برابر خطرات محیطی، سرقت و حوادث پیش‌بینی‌نشده بر عهده دارد.

نکات مهندسی سیستم‌های نظارت تصویری

• محاسبات پهنای باند و ظرفیت ذخیره‌سازی: تجربه کارگاهی نشان می‌دهد هرگز نباید تعداد و رزولوشن دوربین‌ها را بدون محاسبه دقیق پهنای باند شبکه (Bandwidth) و فضای ذخیره‌سازی انتخاب کرد. عملکرد پایدار سیستم ارتباط مستقیمی با محاسبه دقیق نرخ بیت (Bitrate)، فرمت‌های فشرده‌سازی (مانند H.265+) و ظرفیت هارددیسک‌های ویژه نظارت (Surveillance HDDs) دارد.

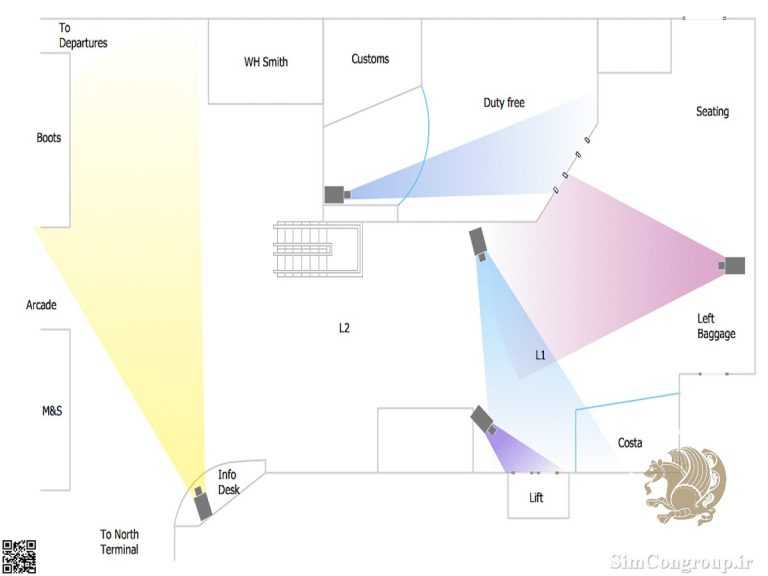

• تحلیل میدان دید و مهار نقاط کور: جانمایی دوربین‌ها در پلان معماری باید به گونه‌ای باشد که میدان دید (FOV) در فواصل مجاز و زوایای استاندارد رعایت شود تا عواملی مانند بازتاب نور، موانع فیزیکی و تداخلات نوری باعث ایجاد نقاط کور (Blind Spots) یا افت کیفیت تصویر در روز و شب نگردد.
• سیستم کابل‌کشی و ایزولاسیون فیزیکی: مسیردهی کابل‌های شبکه و انتقال برق الزاما باید مطابق با استانداردهای مقررات ملی (مبحث ۱۳) باشد. عدم اجرای صحیح تفکیک کابل‌های جریان ضعیف از کابل‌های قدرت (Power) باعث القای الکترومغناطیسی (EMI) شده که منجر به افت شدید کیفیت سیگنال، قطع و وصل شدن تصویر و از بین رفتن پایداری شبکه می‌شود.

تحلیل جامع استانداردها و آیین‌نامه‌های دوربین مداربسته در صنعت ساختمان

سیستم‌های نظارت تصویری به عنوان چشم بینا و محافظ اصلی امنیت سازه و ساکنین، نیازمند رعایت دقیق استانداردهای مهندسی شبکه و برق هستند. این استانداردها مسیر مشخصی را برای تضمین پایداری ارتباط، مقاومت تجهیزات در برابر عوامل جوی، و اطمینان از عملکرد صحیح سیستم ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های اجرایی را در قالب کاربردهای مختلف فضاهای داخلی و خارجی به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را بررسی می‌کنیم.

نقش پروتکل ONVIF و استانداردهای سایبری در یکپارچگی

پروتکل ONVIF به عنوان مرجع جهانی زبان مشترک سیستم‌های نظارتی، نقش حیاتی در توسعه‌پذیری شبکه دارد. این استاندارد اطمینان می‌دهد که در آینده می‌توان دوربین‌های برندهای مختلف را بدون افت کیفیت به سرور یا NVR موجود متصل کرد. همزمان، رعایت استانداردهای امنیت سایبری (ISO 27001) ایجاب می‌کند که شبکه‌های نظارتی از شبکه‌های اینترنت عمومی تفکیک شده (Subnetting) تا از دسترسی غیرمجاز و هک شدن تصاویر خصوصی ساختمان جلوگیری گردد.

استانداردهای بین‌المللی IEC و الزامات مقاومت فیزیکی و محیطی

کدهای استاندارد IP (Ingress Protection) و IK (Impact Protection) جزو مهم‌ترین مراجع فنی در حوزه کنترل کیفیت فیزیکی دوربین‌ها هستند. بر اساس این استانداردها، دوربینی که در پارکینگ روتر باز یا محیط پرتردد نصب می‌شود، باید توانایی مقاومت در برابر پاشش مستقیم آب (IP67) و ضربات سنگین اجسام (IK10) را داشته باشد. استفاده از دوربین‌های پلاستیکی و ضعیف در این فضاها باعث سوختن سریع بردهای الکترونیکی می‌شود.

وظیفه مبحث سیزدهم و استاندارد TIA/EIA در مدیریت بستر انتقال

مبحث سیزدهم مقررات ملی (تاسیسات برقی)، بستر کابل‌کشی را به عنوان شریان اصلی انتقال دیتا می‌شناسد. این استاندارد ایجاب می‌کند که در اجرای کابل‌های شبکه یا کواکسیال، شعاع خمش کابل‌ها (Bending Radius) رعایت شده و در صورت نیاز به انتقال دیتا در فواصل بیش از ۹۰ متر، حتماً از سوئیچ‌های ریپیتر (Repeater) یا بستر فیبر نوری استفاده شود تا پدیده افت سیگنال (Attenuation) رخ ندهد.

اهمیت استانداردهای IEEE در تامین توان الکتریکی ایمن (PoE)

استانداردهای IEEE 802.3af/at/bt تضمین‌کننده کیفیت و کمیت برق‌رسانی هوشمند روی کابل شبکه هستند. سوئیچ‌های شبکه استاندارد، پیش از ارسال برق به دوربین، ابتدا ولتاژ مورد نیاز آن را تست می‌کنند (Handshake). این فرآیند باعث می‌شود از اتصالات کوتاه و سوختن تجهیزات جلوگیری شود. عدم رعایت این استانداردها و استفاده از منابع تغذیه بی‌کیفیت، باعث ایجاد نویز تصویری (Ripple) و خرابی زودرس سنسور دوربین‌ها می‌گردد.

نگاهی مهندسی به معماری شبکه‌های نظارتی و بستر انتقال (IP و Analog)

در سیستم‌های دوربین مداربسته، نوع سیگنال (دیجیتال در سیستم‌های تحت شبکه و آنالوگ HD در سیستم‌های کواکسیال) و بستر انتقال آن‌ها، عناصر اصلی طراحی شبکه هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از تداخلات الکترومغناطیسی، جلوگیری از قطعی شبکه (Packet Loss)، و تامین فریم‌ریت روان تصویر، در جایگاه اصلی تضمین کیفیت پروژه‌های نظارتی قرار دارند.

اهمیت بالانس پهنای باند و کنترل ترافیک شبکه (Throughput)

در سیستم‌های مداربسته تحت شبکه (IP-CCTV) بزرگ، توزیع ترافیک داده‌های تصویری روی سوئیچ‌ها باید به گونه‌ای مهندسی شود که پورت‌های Uplink دچار گلوگاه (Bottleneck) نشوند. عدم تناسب پهنای باند تولیدی دوربین‌ها با ظرفیت سوئیچینگ (Switching Capacity) باعث تاخیر (Latency)، پرش تصویر و حتی عدم ضبط تصاویر در لحظات حساس می‌شود. محاسبه دقیق ترافیک شبکه و استفاده از سوئیچ‌های گیگابیتی از الزامات طراحی است.

بهترین آزمون‌های کنترل کیفیت: تست فلوک (Fluke Test) و افت سیگنال

کنترل کیفیت زیرساخت کابلی در مرحله قبل از راه‌اندازی فوق‌العاده حساس است. آزمون‌های استاندارد با دستگاه‌های آنالایزر شبکه (مثل تستر Fluke) انجام می‌شود تا از عدم وجود پارگی، کراس‌تاک (تداخل زوج‌سیم‌ها) و مقاومت الکتریکی بالا اطمینان حاصل شود. همچنین تست‌های افت سیگنال برای اطمینان از صحت سوکت‌زنی (RJ45) و درگیری کامل پین‌ها انجام می‌گیرد.

اهمیت کیفیت اتصالات شبکه و پرهیز از روش‌های سنتیِ بدون مهار

اتصال کابل‌ها به روش سنتی و بدون استفاده از رک‌های استاندارد، پچ‌پنل و کیستون‌ها یکی از مهم‌ترین عوامل ایجاد نویز، قطعی مقطعی و در نهایت خاموشی دوربین‌ها است. تیم‌های نظارتی گروه ساختمانی سیمرغ، استفاده از روش‌های استاندارد مدیریت کابل (Cable Management)، لیبل‌گذاری دقیق و نصب کابل‌ها با گلندهای ضدآب را به شدت کنترل و الزام می‌کنند.

راهنمای جامع اجرای کابل‌کشی (ضوابط مبحث ۱۳)

برای اجرای یک زیرساخت پایدار، استفاده از لوله‌های فولادی گالوانیزه یا فلکسیبل روکش‌دار در فضاهای صنعتی و پارکینگ‌ها الزامی است. مبحث سیزدهم مشخصاً بر رعایت حداقل فاصله ۳۰ سانتی‌متری کابل‌های دیتا از کابل‌های برق فشار ضعیف تأکید دارد. گروه ساختمانی سیمرغ با تسلط کامل بر این ضوابط الکتریکی و مخابراتی، اجرای زیرساخت را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب بستر بهینه

درک درست و اجرای دقیق استانداردهای شبکه، پایه تحقق یک پروژه امنیتی بدون قطعی و با کمترین استهلاک است. از محاسبه پهنای باند و انتخاب سوئیچ، تا کنترل کیفی کابل‌کشی و رعایت قواعد کانفیگ، همه باید با نظارت مهندسین مجرب IT و برق انجام ‌شود. نمونه‌های متعدد اجرایی در گروه ساختمانی سیمرغ گواهی بر اعتبار این رویکرد است که خطرات ناشی از خرابی تصاویر در لحظات حساس و هزینه‌های ترمیم شبکه‌های تخریب‌شده را به حداقل می‌رساند.

مزایای سیستم‌های نوین نظارت تصویری (IP-Based و هوش مصنوعی)

1. مدیریت مقیاس‌پذیری و توسعه‌پذیری بالا

• سیستم‌های تحت شبکه (IP)، بدون نیاز به کابل‌کشی مجدد و مستقیم تا دستگاه مرکزی، امکان افزودن دوربین‌های جدید به نزدیک‌ترین سوئیچ شبکه را فراهم می‌کنند. این سیستم‌ها با ساختار درختی و توزیع‌شده، سرعت پیشرفت و ارتقاء پروژه را در آینده به شدت افزایش می‌دهند.

2. ارتقای سطح پردازش تصویر و هوش مصنوعی (VCA)

• استفاده از دوربین‌های هوشمند تحت شبکه، قابلیت‌هایی نظیر تشخیص چهره، پلاک‌خوانی (ANPR)، تشخیص عبور از خط (Line Crossing) و شمارش افراد را مستقیماً در خود دوربین (Edge Computing) پردازش کرده و بار پردازشی سرور مرکزی را کاهش می‌دهد.

3. انعطاف‌پذیری و قابلیت انتقال برق روی شبکه (PoE)

• در سیستم‌های نوین، به جای کشیدن دو کابل مجزا (تصویر و برق) برای هر دوربین، تکنولوژی PoE اجازه می‌دهد تا برق و دیتا تنها بر روی یک کابل شبکه (Cat6) منتقل شوند. این امر موجب صرفه‌جویی شدید در هزینه کابل‌کشی، کاهش حجم داکت‌ها و ایمنی بالای ولتاژ می‌شود.

4. یکپارچگی عملکردی و ادغام با سیستم‌های هوشمند (BMS)

• در پلتفرم‌های مبتنی بر IP، ارتباط سیستم نظارت تصویری با سیستم‌های اعلام حریق، کنترل تردد (Access Control) و مدیریت ساختمان (BMS) کاملاً یکپارچه و نرم‌افزاری است؛ به طوری که باز شدن یک درب هوشمند می‌تواند فوراً دوربین مربوطه را به سمت آن درب بچرخاند (PTZ Linkage).

معایب و چالش‌های اجرای سیستم‌های تحت شبکه

1. هزینه‌های اولیه بالا برای تامین تجهیزات

• تکنولوژی تحت شبکه نیازمند تجهیزات گران‌قیمتی نظیر سوئیچ‌های PoE مدیریتی، سرورهای NVR قدرتمند، کابل‌های شبکه تمام مس و دوربین‌های دارای پردازنده است. سرمایه‌گذاری اولیه برای متریال شبکه تفاوت چشمگیری با سیستم‌های کواکسیال و آنالوگ دارد.

2. نیاز به پهنای باند و ظرفیت ذخیره‌سازی بالا

• دوربین‌های IP به دلیل ارائه رزولوشن‌های واقعی بالا (۴ تا ۱۲ مگاپیکسل)، حجم دیتای بسیار زیادی تولید می‌کنند. جانمایی این حجم دیتا در شبکه نیازمند زیرساخت قوی و فضای ذخیره‌سازی (هارددیسک‌های متعدد) است که در صورت عدم محاسبه، شبکه فلج می‌شود.

3. وابستگی به معماری شبکه و اکیپ متخصص IT

• سیستم‌های مدرن نیازمند طراحی دقیق توپولوژی شبکه و آدرس‌دهی (IP Planning) هستند. در صورت کوچکترین خطا در تنظیمات فایروال یا لوپ شدن شبکه (Network Loop)، یک نصاب سنتی توانایی عیب‌یابی آن را نداشته و حضور مهندس شبکه الزامی است.

4. حساسیت‌های امنیت سایبری و هک شبکه

• در صورت عدم استفاده از رمزنگاری قدرتمند و تغییر ندادن پسوردهای پیش‌فرض، نفوذ بدافزارها و هکرها از طریق اینترنت به تجهیزات IP می‌تواند باعث افشای تصاویر خصوصی، پاک شدن هارددیسک‌ها و مختل شدن امنیت ساختمان گردد.

متریال و تجهیزات مورد استفاده در دوربین مداربسته

انتخاب دقیق نوع سیستم تصویربرداری و بستر انتقال در کیفیت نهایی مانیتورینگ نقش حیاتی دارد و باید کاملاً منطبق با نیازهای امنیتی پروژه، فواصل کابل‌کشی و بودجه کارفرما باشد. تکنولوژی‌های مختلفی در بازار وجود دارد، اما دو دسته مرسوم در این حوزه به ترتیب سیستم اجرای آنالوگ HD (مبتنی بر کابل کواکسیال و DVR) و سیستم اجرای تحت شبکه (نوین – مبتنی بر کابل شبکه و NVR) هستند که بر اساس مشخصات مهندسی انتخاب می‌شوند.

اجرای آنالوگ (نظیر تکنولوژی‌های AHD، HD-TVI، HD-CVI) برای فضاهای کوچک، پروژه‌های مسکونی کم‌واحد و ارتقای سیستم‌های قدیمی که از قبل کابل کواکسیال دارند، کاربرد فراوانی دارد. در شرایطی که کارفرما قصد اجرای سیستمی با هزینه پایین و نصب سریع را دارد، این روش با کشیدن کابل‌های ترکیبی (RG59 + برق) و استفاده از فیش‌های BNC، گزینه‌ای رایج است؛ هرچند عیب اصلی آن‌ها محدودیت شدید در متراژ کابل، نویزپذیری بالا و عدم امکان پردازش هوشمند تصویر است.

در مقابل، سیستم‌های تحت شبکه (IP) با استفاده از کابل‌های زوج‌به‌هم‌تابیده (Twisted Pair)، فیبر نوری و سوئیچ‌های شبکه، توانایی عالی در اجرای نظارت تصویری برج‌های بلندمرتبه، کارخانجات و ساختمان‌های تجاری دارند. این سیستم‌ها به دلیل عدم وابستگی به کابل‌کشی نقطه به نقطه تا مرکز، افت تصویر در فواصل طولانی را به صفر رسانده و وضوح تصویر را در بالاترین حد حفظ می‌کنند. در پروژه‌هایی که فواصل طولانی است و یا نیاز به تحلیل رفتار افراد وجود دارد، سیستم IP تنها گزینه مهندسی محسوب می‌شود.

علاوه بر انتخاب نوع سیستم نصب، کیفیت مصالح مصرفی (مثل خلوص مس در کابل‌ها، کیفیت لنزهای وری‌فوکال، یا ظرفیت UPS) از عوامل تأثیرگذار بر پایداری امنیت سازه است. گروه ساختمانی سیمرغ با تکیه بر دانش تخصصی مهندسان IT و برق، بر اساس سطح حساسیت پروژه و استانداردهای روز، بهترین معماری و انتخاب سیستم‌های نظارتی را انجام می‌دهد؛ این رویکرد باعث کاهش چشمگیر خطرات قطعی تصویر و افزایش ضریب ایمنی ساختمان می‌گردد.

اهمیت کیفیت زیرساخت کابل‌کشی، سوئیچینگ و اتصالات فیزیکی شبکه

بسترهای انتقال (کابل‌ها و سوئیچ‌ها) در سیستم‌های مداربسته بسیار حساس هستند، زیرا پدیده‌هایی نظیر افت ولتاژ، نویز محیطی و حرارت همواره آن‌ها را تهدید می‌کند. یک زیرساخت استاندارد شبکه باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سیستم دارد.

• جنس و خلوص مس در کابل‌ها: کابل شبکه مصرفی باید تمام مس (BC/Bare Copper) باشد، زیرا کابل‌های آلیاژی (CCA – آلومینیوم با روکش مس) مقاومت الکتریکی بالایی داشته و در فواصل طولانی مانع از انتقال صحیح برق در تکنولوژی PoE می‌شوند.
• کیفیت سوکت‌ها و فیش‌زنی: استفاده از تجهیزات در محیط‌های مرطوب، بدون عایق‌بندی فیش‌ها و سوکت‌های RJ45 اکیداً ممنوع است. اکسید شدن پین‌های مسی درون سوکت به سرعت باعث قطعی ارتباط و از دست رفتن پینگ دوربین می‌شود.
• ظرفیت و پایداری سوئیچ‌های شبکه: در شبکه‌های IP، سوئیچ‌ها نقش قلب تپنده را دارند. سوئیچ‌ها حتماً باید دارای توان PoE کافی برای تغذیه تمامی پورت‌ها با حداکثر بار (Full Load) باشند و از قابلیت‌های مدیریتی برای جلوگیری از طوفان داده (Broadcast Storm) پشتیبانی کنند.
• سیستم ارتینگ و برق اضطراری: اتصال بدنه فلزی رک‌ها و سوئیچ‌ها به سیستم چاه ارت استاندارد ساختمان، و همچنین تامین برق تجهیزات از طریق UPS با باتری‌های محاسبه‌شده، برای جلوگیری از سوختن بردها در اثر نوسانات و حفظ تصویر در زمان قطعی برق الزامی است.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون پرش تصویر در شب (هنگام روشن شدن پروژکتورهای IR دوربین)، سوختن پورت‌های سوئیچ، و در نهایت سلب امنیت ساختمان می‌شود که نیازمند کابل‌کشی مجدد و هزینه‌های سنگین ترمیم خواهد بود.

مراحل گام به گام اجرای دوربین مداربسته

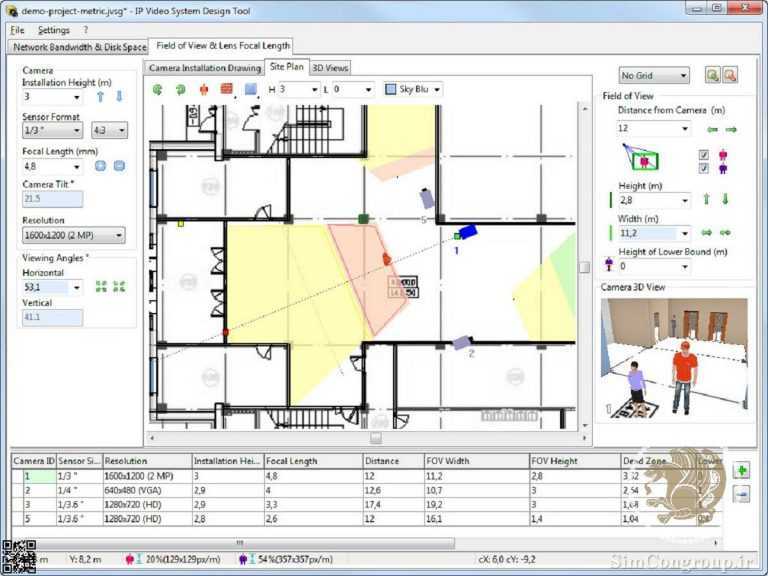

1. طراحی نقشه‌های اجرایی (Shop Drawing) و محاسبات پهنای باند

• اولین و حیاتی‌ترین گام، بررسی پلان معماری و انجام محاسبات دقیق میدان دید (FOV)، ترسیم نقشه‌های شاپ‌دراوینگ با تعیین دقیق محل دوربین‌ها، مسیرهای داکت‌کشی و محاسبه ترافیک شبکه و حجم هارددیسک است.

2. آماده‌سازی بستر، لوله‌گذاری و نصب سینی کابل

• پس از اتمام سفت‌کاری ساختمان، مسیرهای عبور کابل شیارزنی و لوله‌گذاری می‌شود. در پارکینگ‌ها و رایزرها، نصب سینی کابل فلزی و تفکیک مسیر کابل‌های دیتا از برق اصلی (رعایت حداقل ۳۰ سانتیمتر فاصله) الزامی است.

3. اجرای زیرساخت کابل‌کشی (کابل شبکه یا فیبر نوری)

• در این مرحله، کابل‌کشی از سمت رک مرکزی (Core) به سمت رک‌های طبقات (Edge) و سپس تا نقاط نصب دوربین‌ها انجام می‌شود. لیبل‌گذاری استاندارد در دو سر کابل‌ها برای عیب‌یابی‌های آینده حیاتی است.

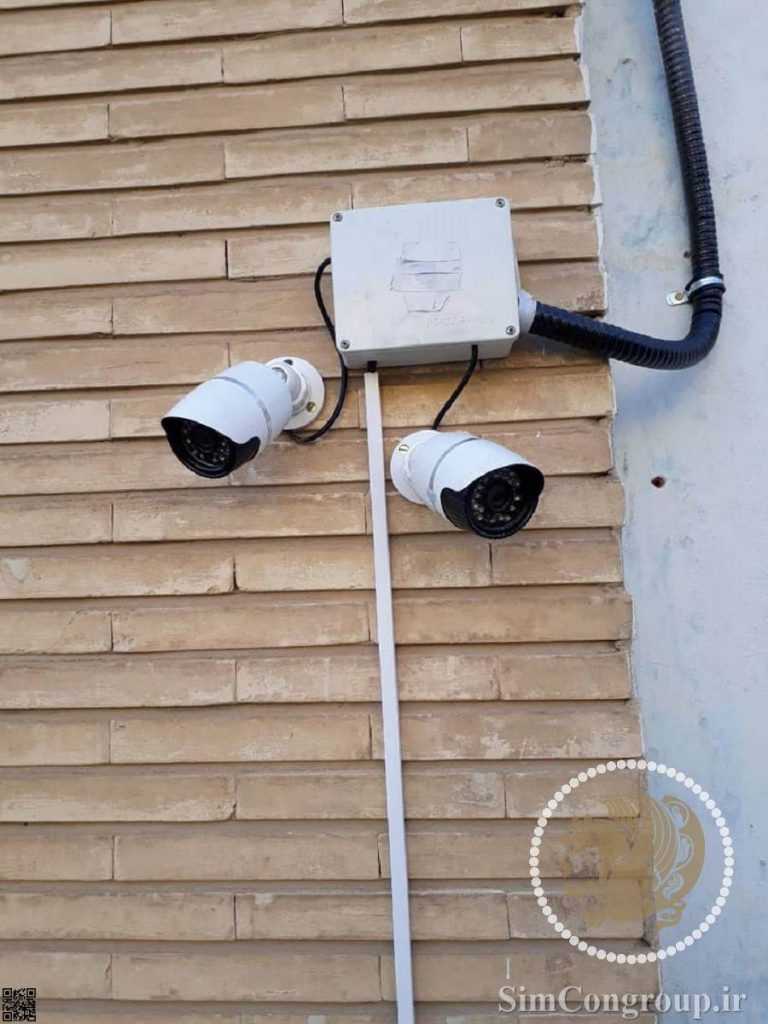

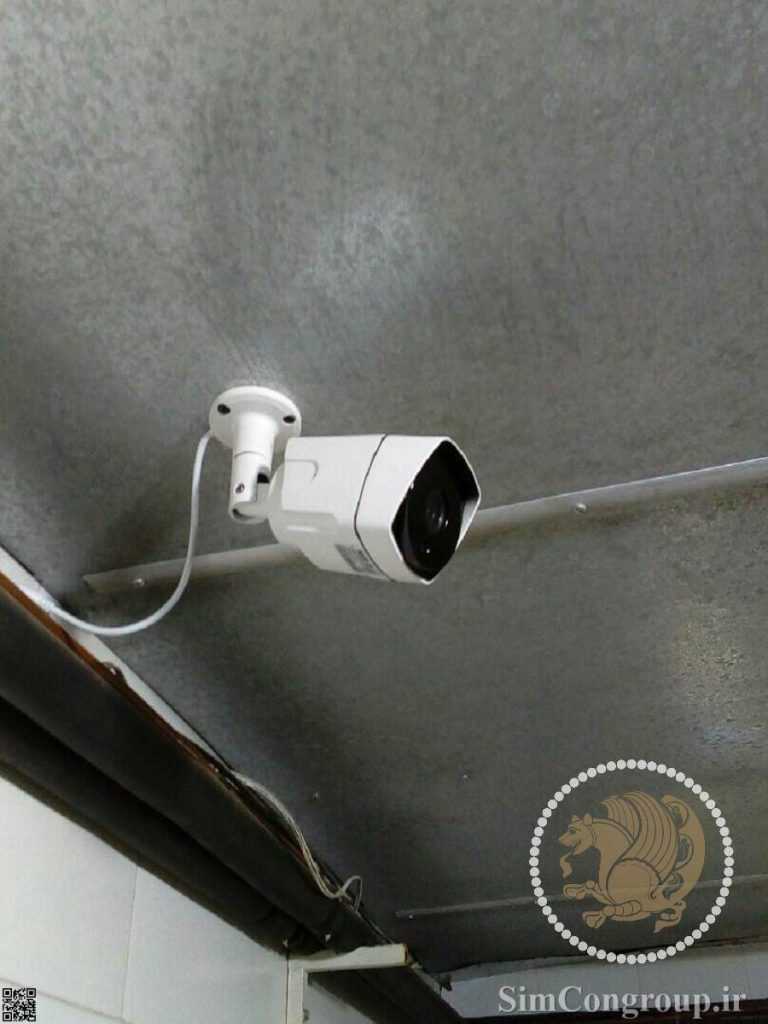

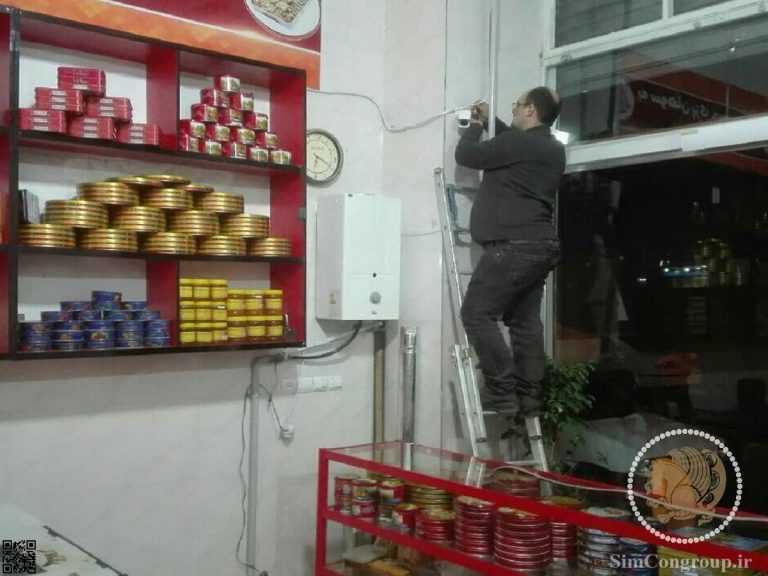

4. نصب فیزیکی دوربین‌ها، سوکت‌زنی و اتصالات

• پس از اتمام نازک‌کاری و نقاشی ساختمان، پایه‌های دوربین (Bracket/Junction Box) نصب شده، سوکت‌زنی با استفاده از ابزارهای استاندارد انجام و دوربین‌ها به همراه گلندهای ضدآب در محل خود فیکس می‌شوند.

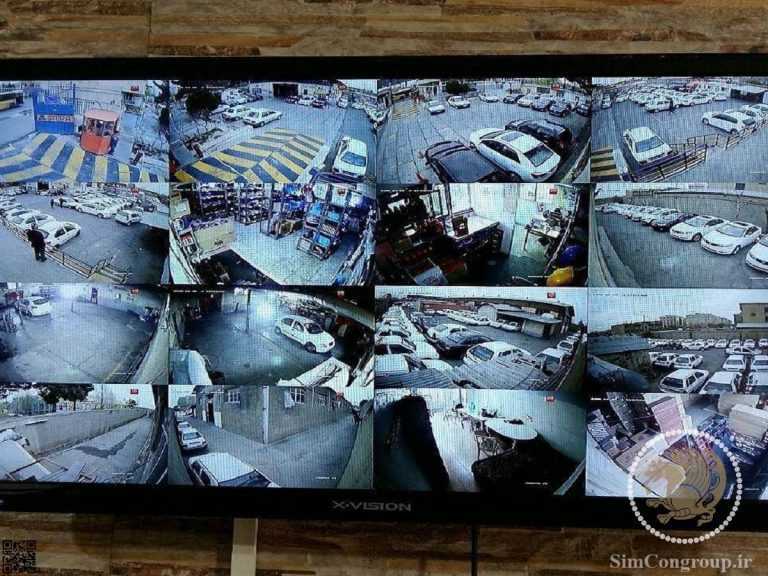

5. کانفیگ نرم‌افزاری، تنظیم زوایا و تحویل نهایی

• پس از روشن شدن سیستم، آدرس‌دهی (IP Assignment)، تنظیمات فرمت ضبط، و کالیبره کردن لنزها برای فوکوس دقیق انجام می‌شود. در نهایت، نرم‌افزارهای انتقال تصویر روی موبایل کارفرما نصب شده و سیستم تحت تست ۲۴ ساعته تحویل می‌گردد.

نکات اجرایی کلیدی و ترفندهای کارگاهی دوربین مداربسته

• پیشگیری از بازتاب نور مادون قرمز (IR Reflection): نصب دوربین دام در مجاورت طاقچه‌ها، دیوارهای سفید و یا درون محفظه‌های شیشه‌ای نامناسب باعث بازتاب نور IR به داخل لنز و کوری کامل تصویر در شب می‌شود. تنظیم دقیق زاویه و رفع موانع نزدیک لنز اکیداً الزامی است.
• ممنوعیت عبور کابل دیتا از کنار کابل آسانسور: عبور دادن کابل شبکه یا کواکسیال از داخل چاه آسانسور یا در مجاورت کابل‌های موتورخانه آسانسور به دلیل ایجاد نویز شدید القایی، باعث لرزش مداوم تصویر می‌شود.
• اجرای حلقه چکه‌گیر (Drip Loop) در کابل‌کشی خارجی: برای جلوگیری از نفوذ آب باران از طریق کابل به داخل دوربین، کابل ورودی باید قبل از اتصال به دوربین یک حلقه U شکل (به سمت پایین) داشته باشد تا قطرات آب از روی آن به زمین بچکند و وارد محفظه نشوند.
• تامین ارتینگ برای دوربین‌های دکل‌دار: نصب دوربین روی دکل‌های فلزی در فضای باز بدون اجرای صاعقه‌گیر و اتصال ارت، به معنای پذیرش سوختن قطعی تجهیزات در اولین رعد و برق بهاری است.
• تغییر پورت‌ها و رمزهای عبور پیش‌فرض: رها کردن دستگاه NVR/DVR با پسورد کارخانه (مثل ۱۲۳۴۵ یا admin) یک خطای نابخشودنی در امنیت شبکه است. تمامی پورت‌های پیش‌فرض HTTP و RTSP باید در زمان راه‌اندازی تغییر کنند.
• تنظیم ارتفاع مجاز نصب: نصب دوربین در ارتفاع کمتر از ۲.۵ متر خطر دستکاری و خرابکاری را افزایش می‌دهد، و نصب آن در ارتفاع بیش از ۴ متر (بدون استفاده از لنز تله) باعث از دست رفتن قابلیت تشخیص چهره افراد می‌شود.
• پرهیز از نصب دوربین رو به منابع نور مستقیم: قرار دادن دوربین مستقیماً رو به پنجره‌های بزرگ یا نورافکن‌ها باعث سیاه شدن سوژه (Silhouette) می‌شود؛ مگر آنکه دوربین از تکنولوژی واقعی سخت‌افزاری True WDR با ظرفیت حداقل 120dB پشتیبانی کند.
• محاسبه دقیق توان UPS با در نظر گرفتن دید در شب: مصرف برق دوربین‌ها در هنگام شب و با روشن شدن پروژکتورهای IR دو تا سه برابر افزایش می‌یابد. ظرفیت باتری‌های برق اضطراری باید بر اساس مصرف پیک شبانه سیستم محاسبه شود.

عیوب رایج در اجرای سیستم‌های نظارتی و روش‌های پیشگیری

در عمل اجرای تاسیسات جریان ضعیف، مشکلاتی مانند افت سیگنال، نویزهای تصویری، کوری دوربین در شب و نفوذ آب از موارد متداولی هستند که پایداری شبکه و کارایی سیستم امنیتی را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در کابل‌کشی، عدم اجرای ایزولاسیون صحیح و استفاده از تجهیزات نامرغوب است.

• لرزش تصویر و نویز خط‌دار (Ground Loop / EMI): معمولاً به علت اختلاف پتانسیل بین زمین دو دستگاه (لوپ زمین) یا عبور کابل‌ها از مجاورت برق فشار قوی رخ می‌دهد. استفاده از ایزولاتورهای تصویر، تفکیک داکت‌ها و استفاده از کابل‌های شیلددار (SFTP) به پیشگیری کمک می‌کند.
• تاریکی یا کوری تصویر در شب (IR Reflection / Starvation): این مشکل غالباً نشان‌دهنده افت ولتاژ در انتهای خط کابل‌کشی است که مانع روشن شدن کامل LEDهای مادون قرمز می‌شود. استفاده از کابل‌های تمام مس، منابع تغذیه با آمپر مناسب و جلوگیری از موانع بازتاب‌دهنده نور، راه‌حل این مسئله است.
• نفوذ رطوبت و بخارگرفتگی لنز (Condensation): عدم استفاده از جعبه تقسیم‌های عایق (Junction Box) و نبستن کامل گلندها باعث ورود هوای مرطوب به داخل دوربین و تشکیل قطرات آب روی شیشه لنز می‌شود. استفاده از سیلیکاژل در محفظه و عایق‌بندی اتصالات با آپارات این ناهنجاری را کاملا رفع می‌کند.
• تاخیر در تصویر و قطعی فریم (Packet Loss / Latency): ایجاد گلوگاه در شبکه به دلیل استفاده از سوئیچ‌های ضعیف غیرمدیریتی یا لوپ شدن کابل‌های شبکه باعث پرش فریم و قطعی ارتباط می‌شود. طراحی معماری سلسله‌مراتبی و استفاده از سوئیچ‌های دارای ظرفیت فورواردینگ بالا راه‌حل این مسئله است.

برای حفظ کیفیت سازه و تاسیسات، ضروری است پرسنل اجرایی مجموعه، مهارت کافی در نقشه‌خوانی شبکه و کار با تجهیزات را داشته باشند و این روند تحت نظارت مهندسین کنترل کیفیت اجرا شود. گروه ساختمانی سیمرغ با بهره‌گیری از تیم تخصصی اجرای شبکه و برق، تضمین‌کننده اجرای صحیح و بدون نقص سیستم‌های مانیتورینگ در پروژه‌های مختلف است.

سیستم دوربین مداربسته تحت شبکه (IP) یک فناوری پیشرفته با امکانات هوشمندسازی ایده‌آل و پایداری بالا برای پروژه‌های بزرگ و لوکس است، اما نیاز به سرمایه‌گذاری سنگین و تیم مهندسی IT دارد. سیستم اجرای آنالوگ HD به دلیل سادگی نصب و هزینه کمتر، در پروژه‌های مسکونی کوچک و فروشگاه‌ها بسیار پرطرفدار است، اما حجم کابل‌کشی را بالا برده و امکان توسعه مقیاس‌پذیر در آن دشوار است.

قیمت‌گذاری و هزینه اجرای سیستم‌های دوربین مداربسته

برآورد دقیق و مهندسی هزینه سیستم‌های نظارت تصویری، نیازمند آنالیز بهای دقیق و شناخت کامل از رزولوشن دوربین‌ها، معماری زیرسازی انتخابی و جزئیات اجرایی (مانند متراژ فیبر نوری و شاسی‌کشی رک‌ها) است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های شبکه می‌تواند منجر به استفاده از کابل‌های آلومینیومی و سوئیچ‌های نامرغوب و در نهایت بروز سوختگی پورت‌ها و خرابی سیستم گردد. هزینه نهایی نصب دوربین تابع چند متغیره از قیمت روز تجهیزات پردازشی، نوسانات بازار مس (برای کابل‌ها)، دستمزد اکیپ اجرایی و الزامات مبحث سیزدهم است.

آنالیز بهای تجهیزات پایه: دوربین‌ها، NVR و سوئیچ‌ها

بخش عمده‌ای از هزینه پوشش امنیتی مستقیماً به قیمت سخت‌افزارهای پردازشی بستگی دارد. قلب تپنده سیستم، کیفیت سنسور تصویر، الگوریتم‌های هوش مصنوعی و توان پردازش سرورها است که در برندهای معتبر جهانی قیمت‌های متفاوتی دارند. در محاسبات مهندسی (متره)، قیمت دوربین‌ها بر اساس عدد، کابل‌های شبکه و فیبر نوری بر اساس متر طول، و رک‌ها و تجهیزات پسیو بر اساس یونیت و تعداد محاسبه می‌شوند. در صورت استفاده از نمایIP، هزینه خرید سوئیچ‌های PoE مدیریتی و هارددیسک‌های با ظرفیت بالا، شاکله اصلی هزینه‌های خرید را تشکیل می‌دهد.

تأثیر متراژ و نوع بستر بر متره کابل‌کشی و لوله‌گذاری

در شرایط واقعی کارگاهی، لزوم دور زدن ستون‌ها، اجرای سینی‌کشی در رایزرها و حفاری برای عبور لوله‌های فلزی در محوطه‌ها، متراژ کابل‌کشی و حجم لوله‌گذاری فولادی را به شدت افزایش می‌دهد. در برآورد ریالی شبکه‌های بیرونی (Outdoor)، هزینه ترانشه‌زنی، استفاده از لوله‌های فلکسیبل روکش‌دار و جعبه‌تقسیم‌های واترپروف بر اساس متر طول یا عدد لحاظ می‌گردد. همچنین استفاده از فیبر نوری برای ارتباط بین ساختمان‌ها به دلیل نیاز به دستگاه‌های فیوژن و ماژول‌های SFP، تأثیر چشمگیری در بودجه دارند؛ به ویژه در پروژه‌های صنعتی که فواصل میلی‌متری و نویزهای محیطی بالاست.

هزینه‌های پنهان، رک‌بندی، UPS و لایسنس‌ها

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های جانبی شبکه‌های نظارتی است. هزینه خرید سیستم برق بدون وقفه (UPS) با باتری‌های آمپربالا، خرید لایسنس نرم‌افزارهای مدیریت تصویر (VMS)، پچ‌پنل‌ها، کیستون‌ها و مواد پوششی عایق، مستقیماً بر بهای تمام‌شده تأثیر می‌گذارند. همچنین خرید تجهیزات ارتینگ، صاعقه‌گیر برای دکل‌ها و تست‌های کالیبراسیون شبکه (تست فلوک) نیز آیتمی مجزا و هزینه‌بر در آنالیز بها محسوب می‌شود.

دستمزد اجرای اکیپ شبکه و پیچیدگی‌های پیکربندی

دستمزد استادکار شبکه و نصاب به دلیل تخصصی و زمان‌بر بودن فرآیندها (مانند آرایش رک، فیوژن فیبر نوری و کانفیگ نرم‌افزاری سرورها) نسبتاً بالاست. اجرای پروژه‌های دارای هوش مصنوعی (مانند راه‌بندهای متصل به دوربین پلاک‌خوان) به شدت نیازمند مهارت برنامه‌ریزی نرم‌افزاری است. استفاده از تیم مجرب برای اجرای دقیق شبکه، تنظیم فایروال‌ها، و ایجاد شبکه‌های مجازی (VLAN) نیز دستمزد مجزایی نسبت به اجرای کابل‌کشی ساده می‌طلبد که تضمین‌کننده ماندگاری و عدم نفوذ هکرها در آینده خواهد بود.

تجربیات کارگاهی گروه ساختمانی سیمرغ در پروژه‌های دوربین مداربسته

در یکی از پروژه‌های تجاری-اداری بزرگ، دلیل از دست رفتن تصاویر دوربین‌های پارکینگ در شب، انعکاس شدید نور مادون قرمز (IR Reflection) و پدیده خیرگی به دلیل نصب دوربین‌های دام در مجاورت سقف‌های کاذب براق و لوله‌های تاسیساتی تشخیص داده شد. تیم اجرایی گروه ساختمانی سیمرغ در فازهای اصلاحی پروژه با بازطراحی جانمایی‌ها، استفاده از پایه‌های دیواری (Wall Mount) به جای نصب سقفی، و بکارگیری دوربین‌های مجهز به فناوری EXIR، مشکل انعکاس نور را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات فیزیکی نور به اندازه خرید دوربین باکیفیت اهمیت دارد.

چالش اجرای شبکه‌های دیتا در رایزرهای آسانسور و تاسیسات

بر اساس تجربیات کارگاهی مهندسان گروه ساختمانی سیمرغ، یکی از معضلات اصلی در اجرای کابل‌کشی دوربین‌های داخل کابین آسانسور، پارگی مداوم کابل‌های تراولینگ و القای نویز الکترومغناطیسی از موتور آسانسور است. در پروژه‌های پیچیده ما، با جایگزینی کامل کابل‌کشی سنتی و استفاده از لینک‌های رادیویی بی‌سیم (Wireless Elevator Links) با فرکانس $5.8 GHz$ در چاهک آسانسور، ارتباط داده‌ها طراحی گردید. این امر ضمن حفظ یکپارچگی پهنای باند تصویری، پارگی کابل‌ها در طول زمان و تداخلات نویزی را به صفر رساند.

مدیریت نفوذ آب در محوطه‌سازی و مهار افت ولتاژ طولانی

یکی دیگر از تجربیات ارزشمند کارگاهی، پیشگیری از سوختن سوئیچ‌های مرکزی به دلیل نفوذ آب باران از طریق کابل‌های محیط باز (Outdoor) به داخل رک‌هاست. مهندسان گروه ساختمانی سیمرغ با اجرای دقیق سیستم حلقه‌های چکه‌گیر (Drip Loop) پیش از ورود کابل به جعبه‌تقسیم، و استفاده از گلندهای PG ضدآب، این چالش را با بالاترین ضریب ایمنی مهار کردند. همچنین در پروژه‌های محوطه‌سازی وسیع که دوربین‌ها دائماً با افت ولتاژ PoE در فواصل بالای ۱۰۰ متر مواجه هستند، این مجموعه با اجرای بستر فیبر نوری حلقوی (Ring Topology) و استفاده از منابع تغذیه توزیع‌شده محلی، پایداری تصاویر را مطابق با سخت‌گیرانه‌ترین آیین‌نامه‌های مخابراتی تضمین می‌نماید.

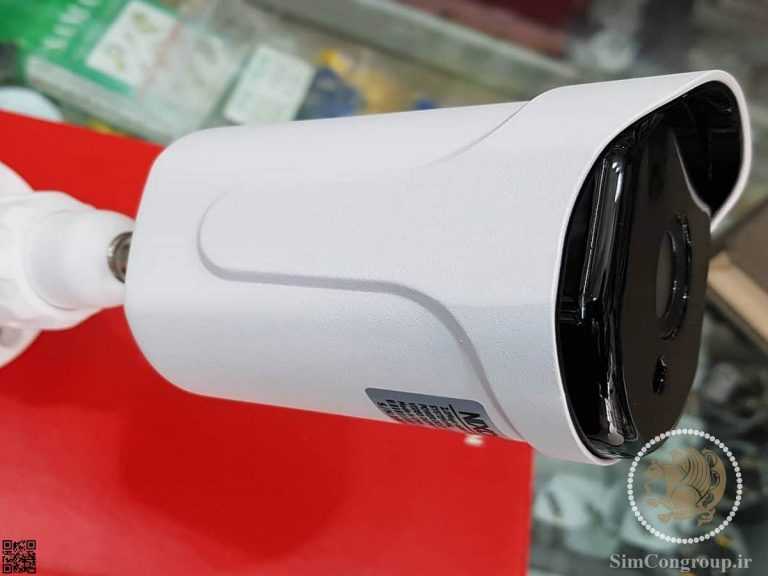

دوربین مدار بسته CCTV

دوربین مدار بسته یا CCTV اصطلاحاً به دوربین هایی گفته میشود که در جای خود ثابت هستند و تصاویر ضبط شده آنها را به یک یا چند محل ارسال میشوند. این تصاویر میتوانند ذخیره شوند و به صورت مستقیم مشاهده شوند. برای نامگذاری انواع دوربین مدار بسته از روش های متفاوتی استفاده میشود. در ادامه انواع طبقه بندی دوربین مدار بسته معمول در بازار ایران را مشخص شده است. انواع دوربین مدار بسته به صورت زیر دسته بندی میشود :

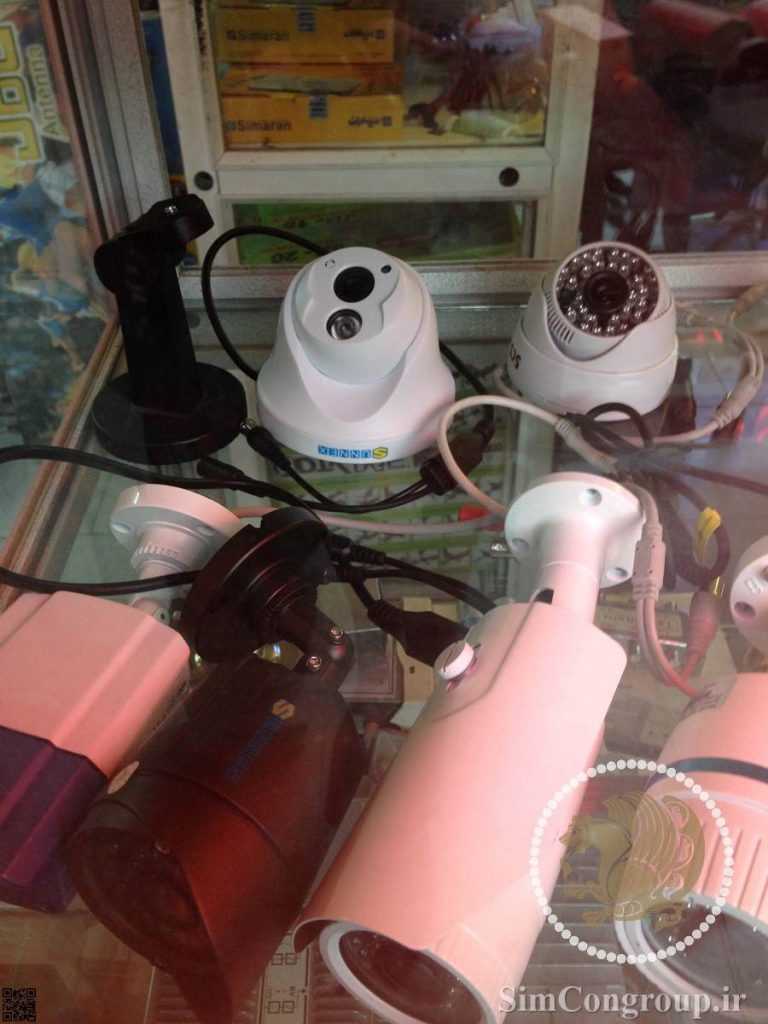

انواع دوربین مدار بسته از نظر نوع امواج

1. دوربین مدار بسته آنالوگ.
2. دوربین مدار بسته آی پی تحت شبکه ( دوربین مدار بسته دیجیتال ).
3. دوربین مدار بسته دو منظوره.

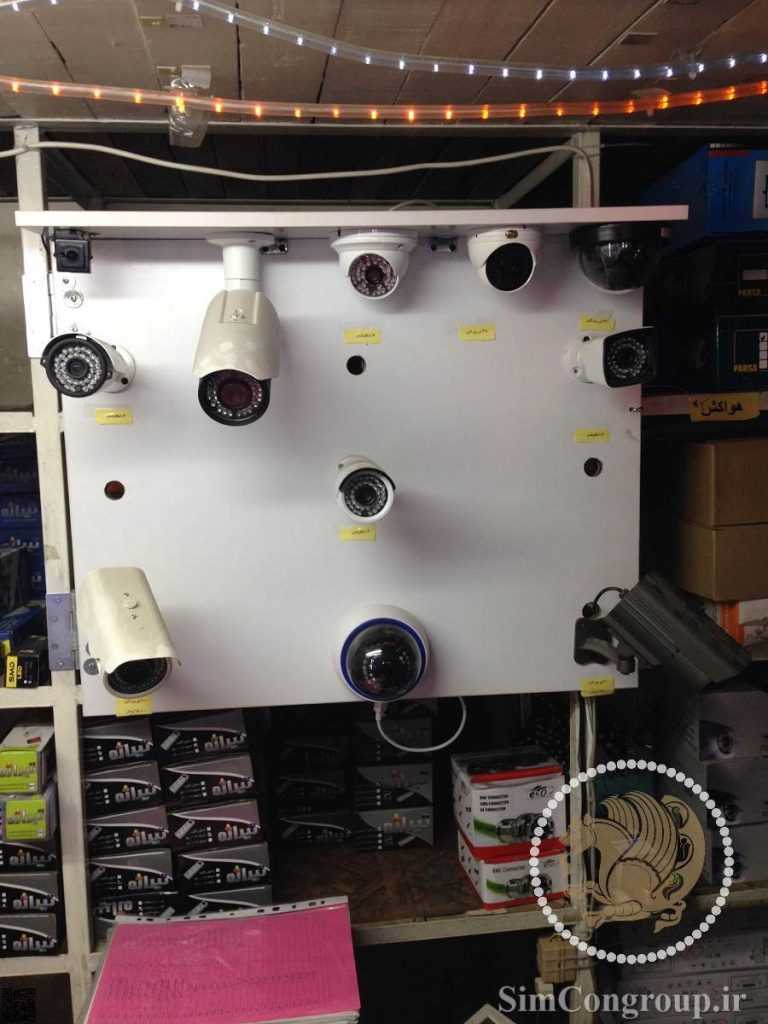

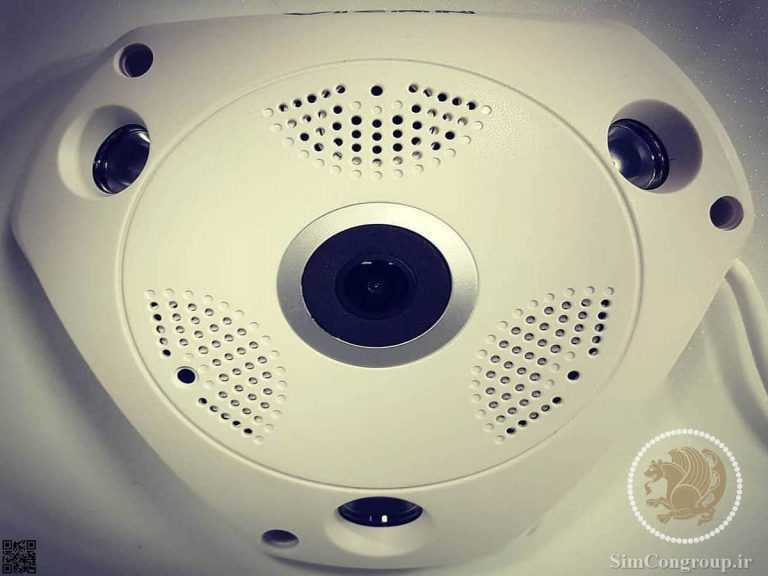

انواع دوربین مدار بسته از نظر شکل ظاهری و کاربری

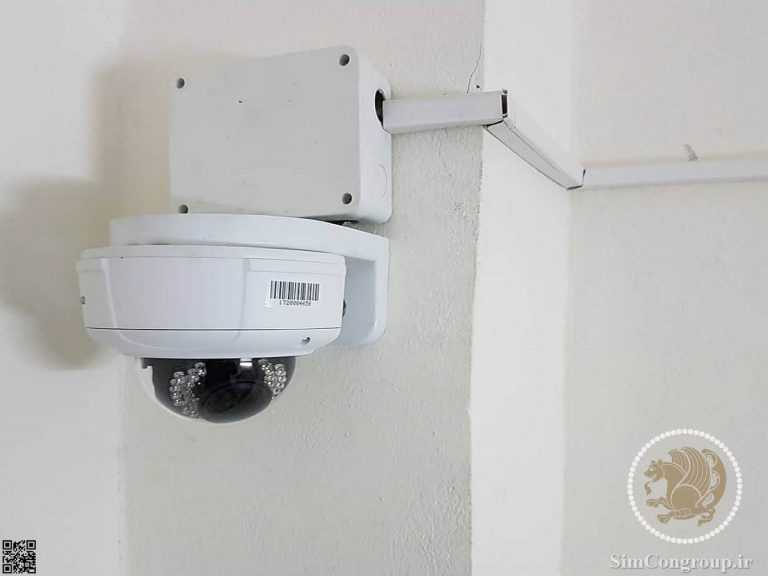

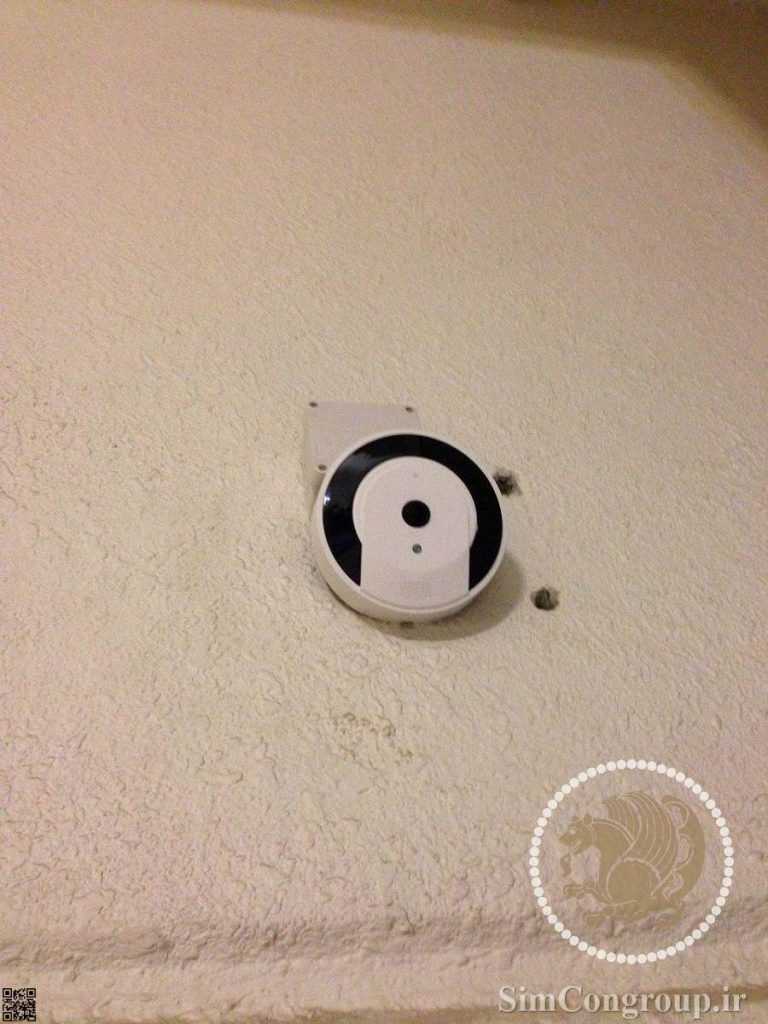

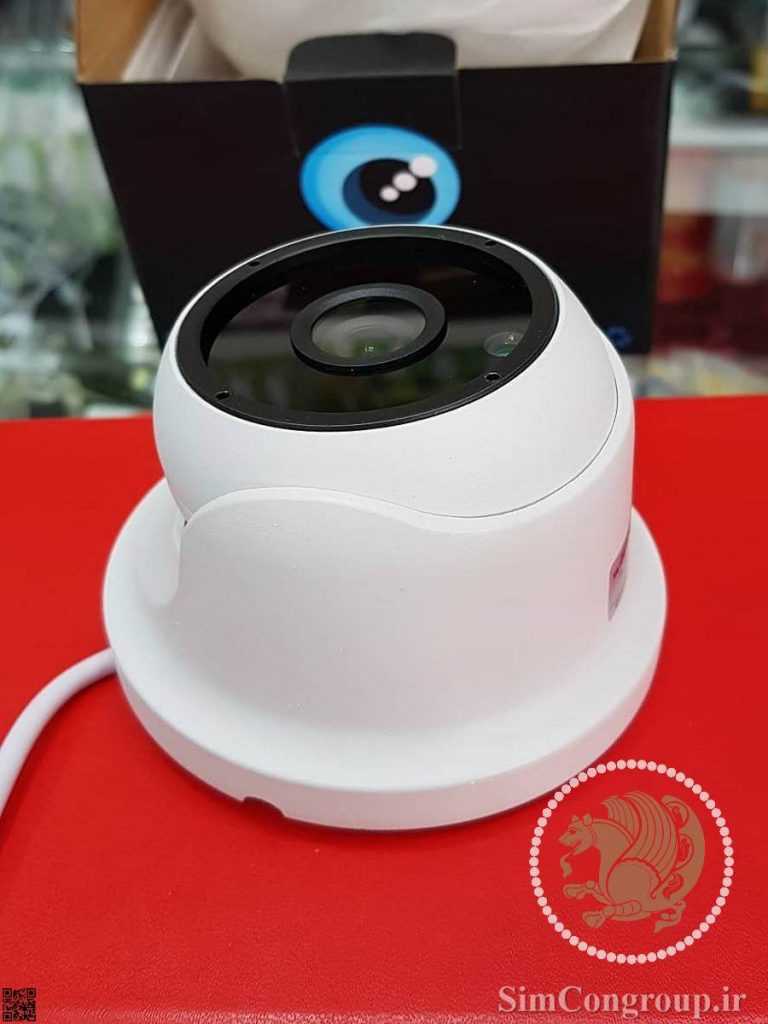

1. دوربین مدار بسته گنبدی یا دام ( Dome ).
2. دوربین مدار بسته صنعتی.
3. دوربین مدار بسته مینیاتوری.

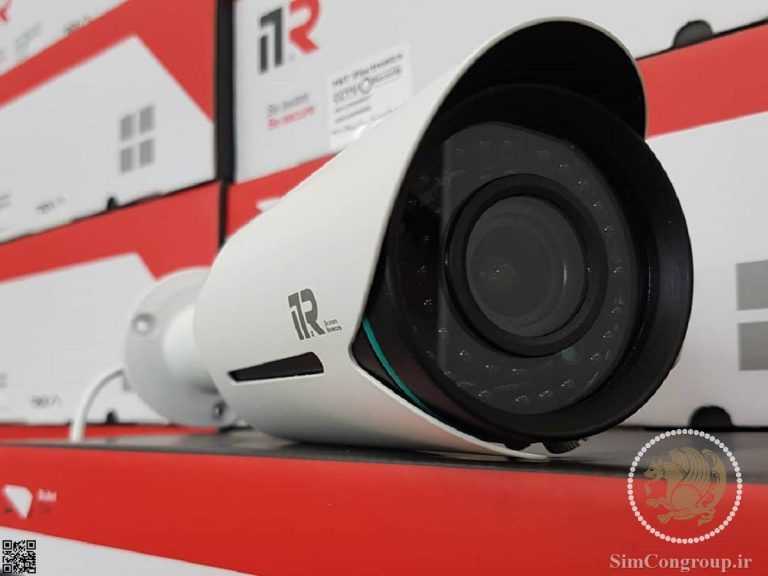

4. دوربین مدار بسته مادون قرمز  ( اصطلاحاً به آن دوربین دید در شب میگویند ).
5. دوربین مدار بسته چرخشی یا اسپید دام.

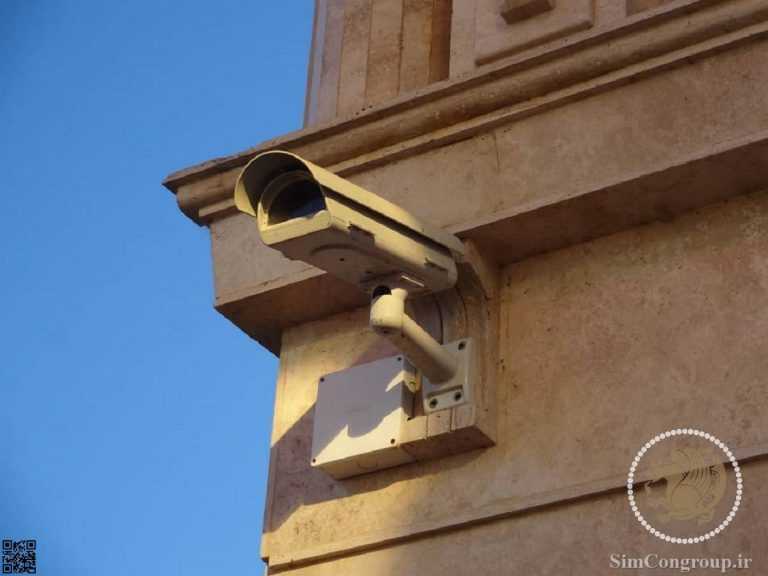

انواع دوربین مدار بسته از نظر قاب و پوشش

1. دوربین مدار بسته ضد آب قاب بزرگ ( اصطلاحاً به آن دوربین مدار بسته پمپ بنزینی میگویند ).
2. دوربین مدار بسته مخفی.
3. دوربین مدار بسته قاب فانتزی.

دوربین مدار بسته آنالوگ

دوربین آنالوگ اولین نسل دوربین مداربسته هستند که برای دریافت و ارسال صدا و تصویر از دوربین به سیستم مانیتورینگ از امواج آنالوگ استفاده می‌کنند. تقریباً اکثر دوربین های مدار بسته در ایران نیز از این نوع هستند. اطلاعات مربوط به صدا و تصویر دوربین مدار بسته آنالوگ هر یک به صورت جداگانه توسط کابل دو رشته‌ای انتقال می یابند. یک رشته از این سیم‌ها نقش جلوگیری از نویز بر سیم اصلی صدا یا تصویر را دارد. البته در اکثر موارد از سیم راد افشان سحر کابل مربوط به اطلاعات صدا استفاده نمیشود. معمولاً از کابل هم محور ( کواکسیال RG59 ) برای ارتباط دوربین و سیستم مانیتورینگ استفاده میشود. استفاده از این نوع کابل بسیار متداول میباشد بطوریکه برای دریافت تصاویر تلویزیونی از نصب آنتن مرکزی ساختمان نیز کاربرد دارد.

نقطه ضعف بزرگ دوربین مدار بسته آنالوگ در نویز و پارازیت تصویر است. به طوری که افزایش طول سیم به شدت بر نویز تصویر اضافه میکند و در بعضی موارد باعث افت کیفیت شدید تصاویر دریافتی میشود. بر خلاف تصور عموم نصب دوربین مدار بسته آنالوگ نیازمند محاسبات مهندسی است و تخصص و تجربه در بهینه سازی کیفیت دوربین بسیار نقش دارد. به عنوان مثال چنانچه سیم البرز و یا کابل برق دوربین در مجاورت کابل تصویر دوربین قرار گیرد، میدان مغناطیسی سیم باعث افت شدید کیفیت در تصاویر دریافتی میشود و این مسئله در شرایط زوم تصویر به شدت آزار دهنده است. این نقطه ضعف یکی از مهمترین تجهیزات امنیتی ساختمان را تبدیل به یک وسیله تزیینی میکند.

دوربین مدار بسته دیجیتال

دوربین‌ مدار بسته دیجیتال یا به صورت علمی دوربین مدار بسته آی پی تحت شبکه ، جدیدترین نسل از دوربین مداربسته هستند. دوربین مدار بسته دیجیتال همان‌گونه که از مشخص است از سیگنال دیجیتال برای ارسال اطلاعات تصویر و صدا استفاده می‌کند. بر خلاف دوربین های مدار بسته آنالوگ این نوع از دوربین های مدار بسته از همان ابتدا اطلاعات مربوط به صدا و تصویر را به فرمت دیجیتال تبدیل میکنند. این قابلیت میتواند تبادل اطلاعات صدا و تصویر را در بستر تمام دیجیتال فراهم کند. اصطلاحاً به این تبادل اطلاعات آی پی تحت شبکه میگویند. دوربین مدار بسته  دیجیتال میتواند از  طریق شبکه اینترنت جهانی ( وب ) و یا از طریق شبکه اینترنت داخلی ( اینترانت ) به سیستم مانیتورینگ متصل شود.

مزیت اصلی دوربین مدار بسته دیجیتال و فرق اصلی آن با دوربین مدار بسته آنالوگ در بهینه سازی کیفیت تصاویر است. از آنجاییکه قابلیت دریافت و ارسال اطلاعات مربوط به صدا و تصویر در این نوع دوربین ها با اینترنت امکانپذیر است معمولاً در پروژه های بزرگ برای به حداقل رساندن سیم کشی از این نوع دوربین ها استفاده میشود. معمولاً استفاده از دوربین های مدار بسته دیجیتال در منازل مسکونی و در شرایطی که تعداد دوربین ها کم باشد ( کمتر از 50 عدد ) صرفه اقتصادی ندارد.

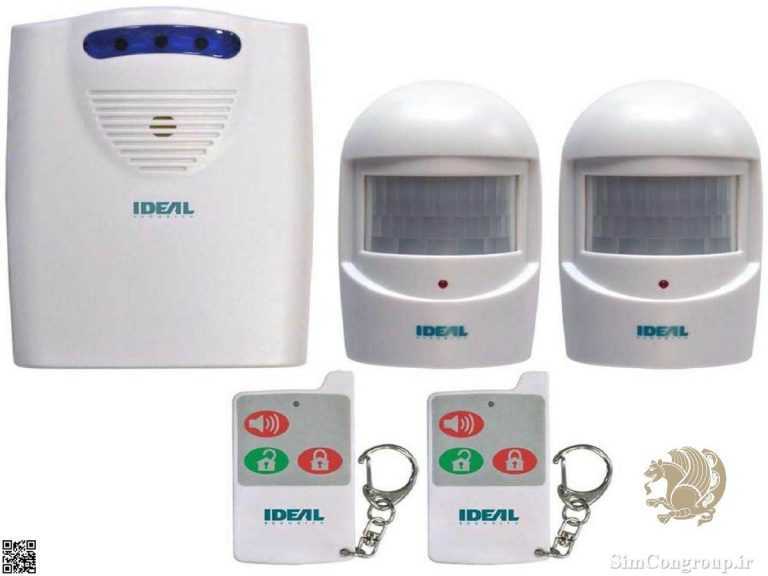

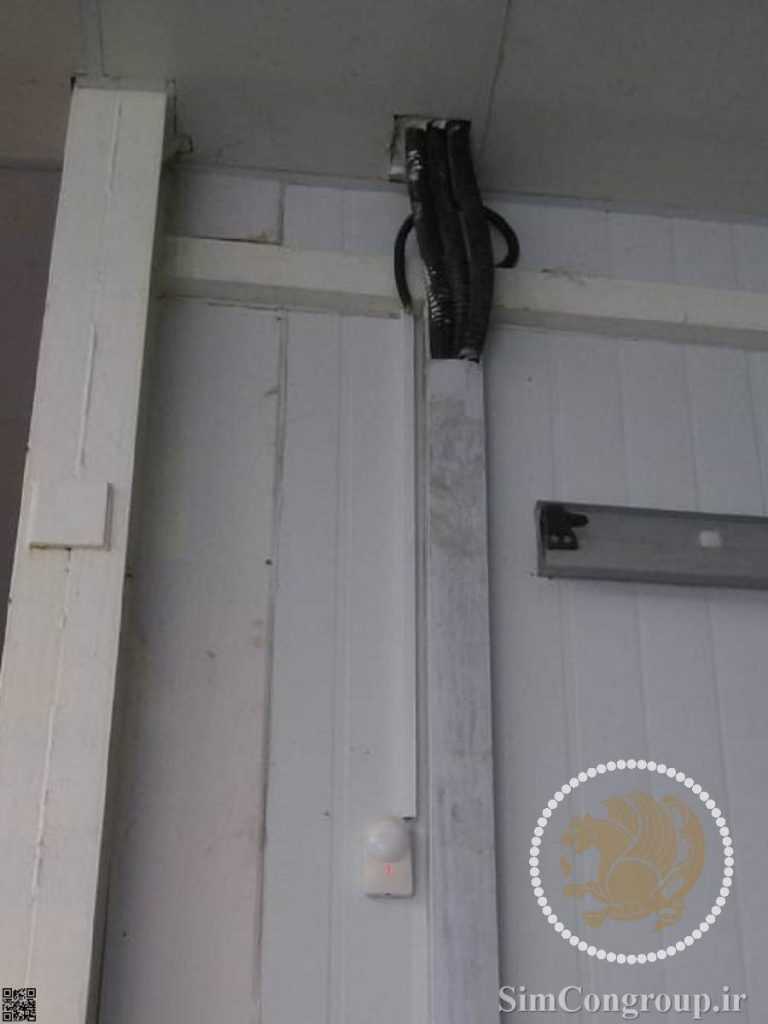

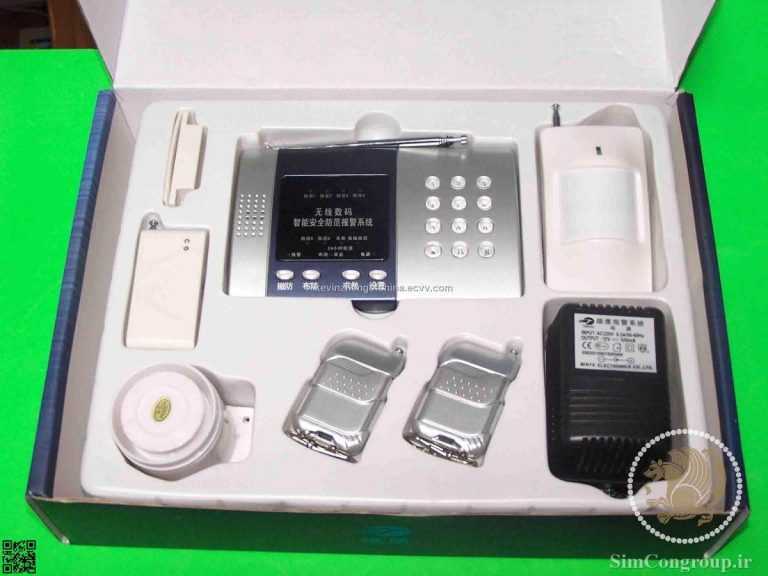

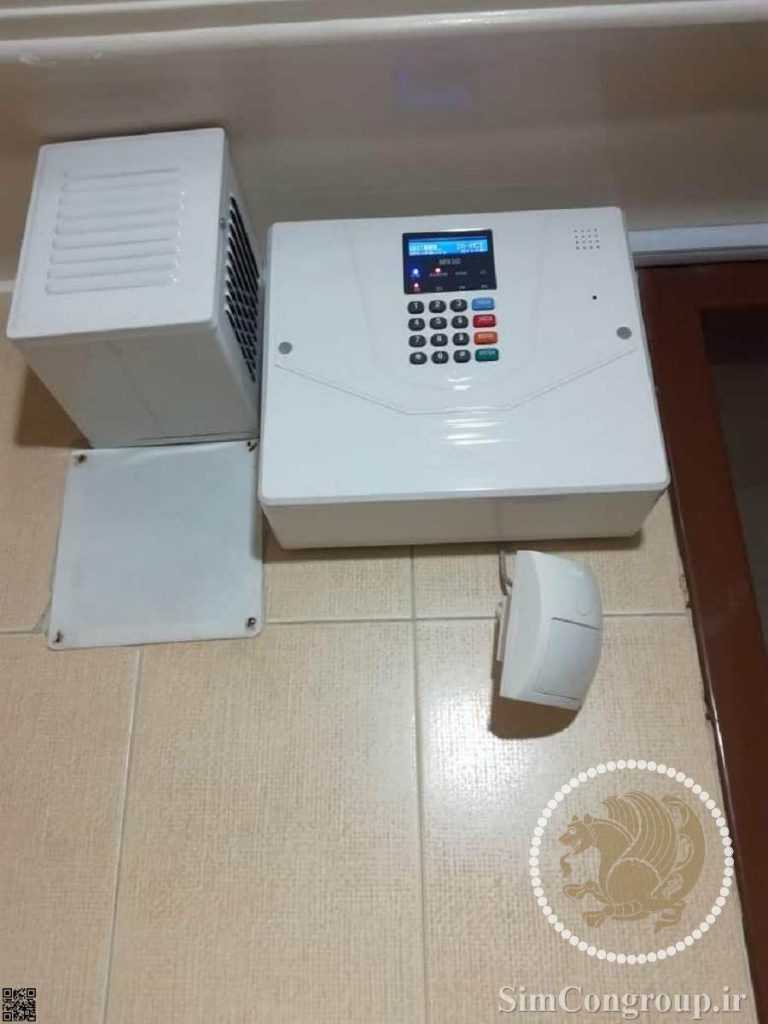

دزدگیر مغازه و دزدگیر منزل

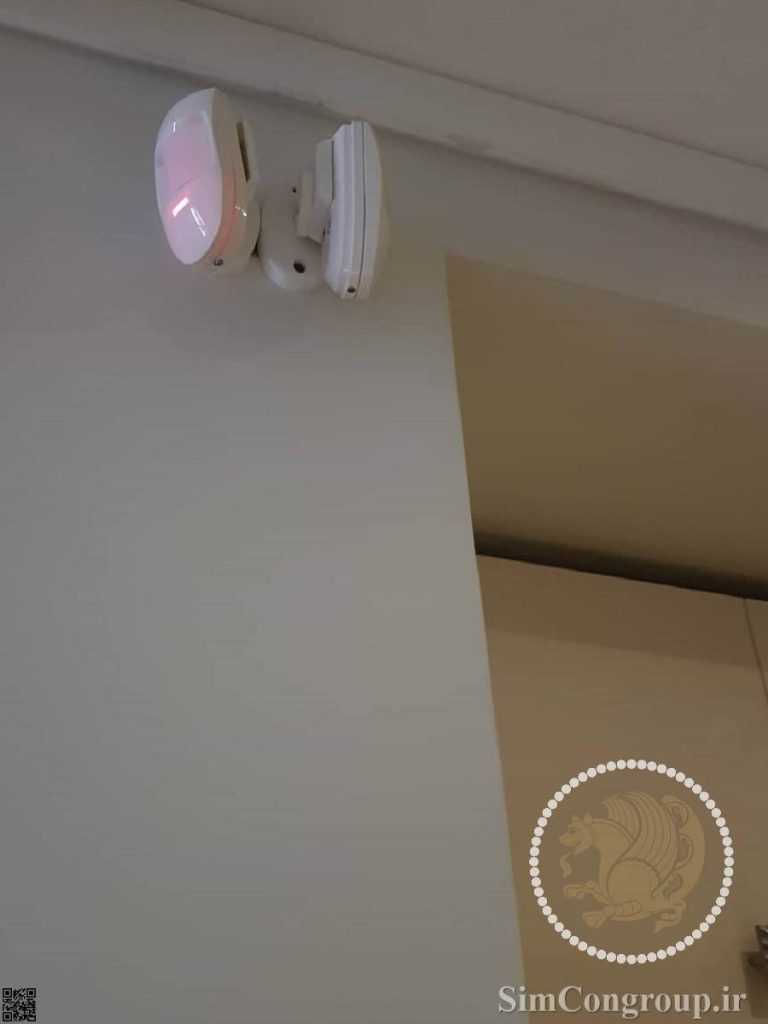

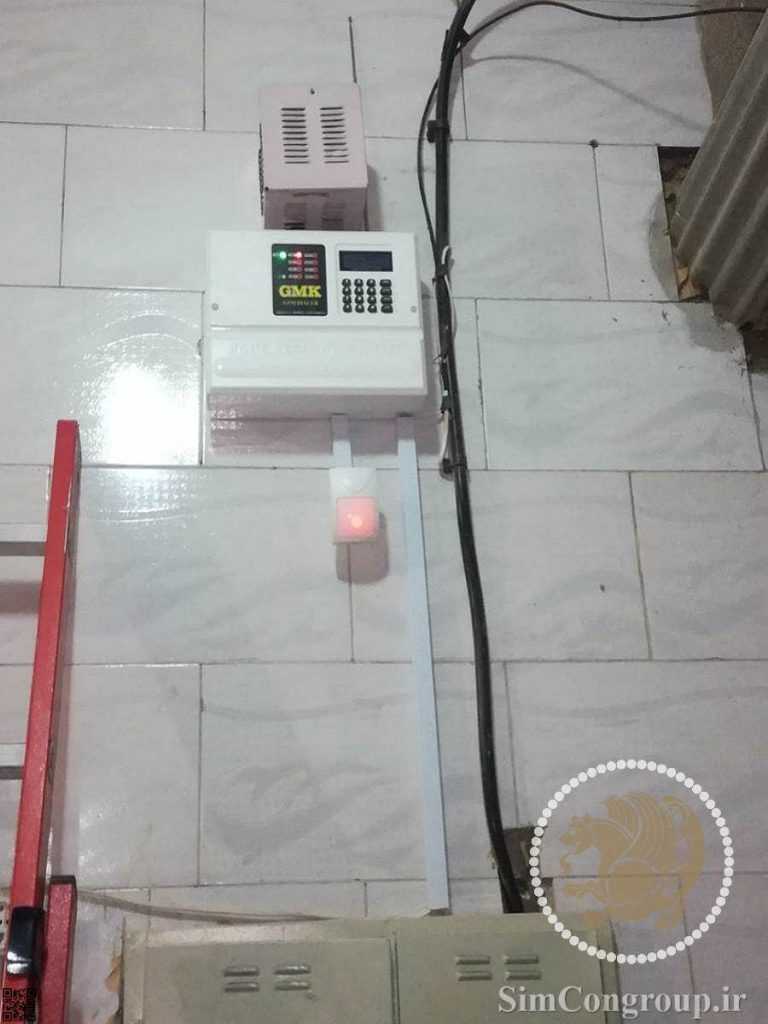

به عنوان یکی از متداول ترین سیستم های امنیتی در ساختمان جهت جلوگیری از سرقت از دزدگیر مغازه یا دزدگیر منزل استفاده می‌شود. در فروشگاه ها معمولاً از دزدگیر مغازه در کنار گیت فروشگاهی به عنوان مکمل سیستم امنیتی استفاده میشود. با توجه به نوع کاربری سیستم‌های دزدگیر مغازه و دزدگیر منزل میتوان کنترل سیستم را فقط برای مکان های مشخص فعال کرد. به عنوان مثال در منزل فقط در ورودی و پنجره دوجداره کنترل شود ولی اتاق خواب و راهرو تحت کنترل سیستم نباشد. همچنین میتوان کنترل سیستم دزدگیر را به طور کامل اختیاری کرد به گونه ای که فقط در بعضی ساعات خاص سیستم دزدگیر فعال باشد. بسته به نوع کاربری سیستم دزدگیر تجهیزات سیستم های امنیتی شامل موارد زیر است: 1- کلید یا سوئیچ. 2- ریموت کنترل. 3- خط تلفن. 4- سرویس  جی اس ام. 5- دارای صفحه کلید یا کی پد ( KeyPad ) لمسی یا اثر انگشتی.

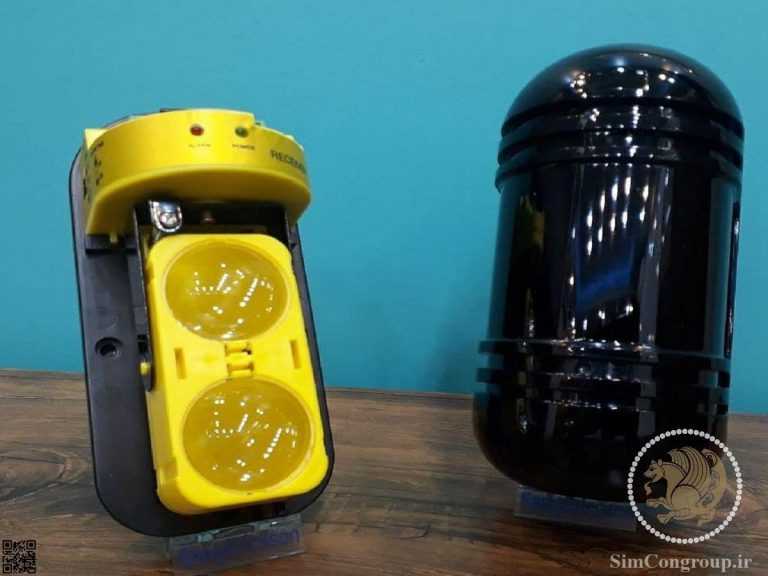

برای فضاهای بزرگ مانند طراحی دکوراسیون مغازه از دزدگیر اماکن تجاری یا دزدگیر منزل با چشم‌های خطی استفاده می‌شود و برای پوشش امنیتی در و پنجره ها از سنسور لرزشی در هنگام شکستن شیشه ها و یا ضربات استفاده میشود. برای تامین برق دزدگیر مغازه و دزدگیر منزل از میتوان از برق شهری یا در مواقع اضطراری از باطری استفاده کرد. قابلیت ذخیره سازی برق باطری متناسب با تجهیزات به کار رفته در سیستم دزدگیر متغیر است. در فروشگاه ها که امکان سرقت در روز نیز محتمل می‌باشد از کلید اضطراری ( Emergency key ) یا پدال  در کنار سنسورهای اعلان سرقت میتوان استفاده کرد. کلید اضطراری سیستم دزدگیر فقط برای فعال سازی سیستم آلارم کاربرد دارد.
