سیستم گرمایشی و سرمایشی

سیستم گرمایشی چیست؟

سیستم گرمایشی مجموعه‌ای یکپارچه از تجهیزات مکانیکی شامل مولدهای حرارت (مانند بویلرها و پکیج‌ها)، شبکه‌های توزیع (لوله‌کشی) و مبدل‌های حرارتی (نظیر رادیاتورها و گرمایش از کف) است که وظیفه انتقال حرارت به فضاهای معماری، جبران اتلافات حرارتی ساختمان و تامین آسایش حرارتی ساکنین را در شرایط جوی سرد بر عهده دارد.

نکات مهندسی سیستم گرمایشی

• محاسبات بار حرارتی و سایزینگ: تجربه کارگاهی نشان می‌دهد هرگز نباید تجهیزات گرمایشی را بدون محاسبه دقیق بارهای برودتی ساختمان انتخاب کرد. عملکرد بهینه سیستم ارتباط مستقیمی با محاسبه دقیق افت فشار مسیر، انتخاب سایز مناسب لوله‌ها و دبی پمپ‌های سیرکولاتور دارد.
• زون‌بندی و تعادل هیدرولیکی: چیدمان شبکه‌های لوله‌کشی به هیچ وجه نباید به گونه‌ای باشد که مدارهای دورتر دچار افت حرارت شوند. شبکه‌ها باید به صورت زون‌بندی شده و ترجیحاً با سیستم برگشت معکوس (تیشلمن) اجرا شوند تا از افت فشار نامتعادل در مدار جلوگیری گردد.
• عایق‌کاری و جلوگیری از اتلاف انرژی: ضخامت عایق لوله‌های رفت و برگشت الزاما باید مطابق با استانداردهای مبحث نوزدهم باشد. لوله‌های بدون عایق باعث هدررفت شدید انرژی در داکت‌ها می‌شوند. همچنین در سیستم‌های گرمایش از کف، استفاده از عایق‌های الاستومری یا یونولیت‌های تراکم بالا در زیر لوله‌ها برای جلوگیری از انتقال حرارت به سقف طبقه پایین الزامی است.

تحلیل جامع استانداردها و آیین‌نامه‌های سیستم گرمایشی در صنعت ساختمان

سیستم‌های گرمایشی به عنوان قلب تپنده تاسیسات ساختمان، نیازمند رعایت دقیق استانداردهای مهندسی و آیین‌نامه‌های ملی و بین‌المللی هستند. این استانداردها مسیر مشخصی را برای تضمین ایمنی، راندمان حرارتی بالا، و اطمینان از عدم نشتی سیالات ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های اجرایی را در قالب کاربردهای مختلف تجهیزات و لوله‌کشی به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش مبحث چهاردهم مقررات ملی ساختمان در تضمین ایمنی تجهیزات

مبحث چهاردهم به عنوان مرجع قانونی طراحی مکانیکی، نقش حیاتی در تعیین ضوابط نصب دیگ‌های آب‌گرم، مشعل‌ها و پمپ‌ها دارد. این مبحث اطمینان می‌دهد که شیرهای اطمینان دما و فشار به درستی تعبیه شده و هوای لازم برای احتراق تامین گردد. رعایت دقیق این موارد از سوی پیمانکاران، کلید جلوگیری از انفجار دیگ‌ها و تضمین عملکرد پایدار است.

استانداردهای ASHRAE و الزامات آسایش حرارتی

استاندارد انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا (ASHRAE) جزو مهم‌ترین مراجع فنی در حوزه محاسبه بارهای حرارتی است. بر اساس آن، سیستم‌های گرمایشی باید بر مبنای اقلیم منطقه، نوع کاربری فضا و نرخ نفوذ هوا طراحی شوند تا از Oversizing (بزرگ‌نمایی بی‌مورد ظرفیت) جلوگیری شده و دمای یکنواختی در فضاهای داخلی برقرار شود.

وظیفه مبحث نوزدهم در مدیریت انرژی تاسیسات

مبحث نوزدهم، تاسیسات را به عنوان یکی از اصلی‌ترین مصرف‌کنندگان انرژی ساختمان می‌شناسد. این استاندارد تضمین می‌کند که دیگ‌ها و پکیج‌های انتخابی بالاترین راندمان را داشته و تمامی شبکه‌های لوله‌کشی در شفت‌ها با عایق‌های الاستومری پوشش داده شوند. رعایت این استاندارد تاثیر مستقیمی بر کاهش هزینه‌های جاری و مصرف گاز دارد.

اهمیت استانداردهای نشریه ۱۲۸ برای شبکه‌های توزیع

لوله‌های مورد استفاده به‌عنوان شریان‌های اصلی سیستم، باید دارای مقاومت در برابر فشار و دمای بالای سیال باشند. در غیر این صورت، تنش‌های حرارتی منجر به دفرمه شدن و نشتی می‌گردد. نشریه ۱۲۸ سازمان برنامه و بودجه تضمین‌کننده کیفیت جوشکاری، ضخامت لوله‌ها و روش‌های استاندارد مهاربندی است که دوام کل سیستم را به شدت تحت تاثیر قرار می‌دهد.

نگاهی مهندسی به سیال انتقال حرارت و شبکه‌های توزیع

آب در گردش (سیال ناقل حرارت) و شبکه‌های لوله‌کشی یکی از کلیدی‌ترین بخش‌ها در سیستم گرمایشی هستند که به‌دلیل ظرفیت حرارتی بالا، انتقال‌دهنده اصلی انرژی از موتورخانه به فضاهای داخلی محسوب می‌شوند. استانداردها و ضوابط اجرایی متعددی به منظور کنترل رسوب، جلوگیری از هواگرفتگی و تضمین گردش صحیح سیال، در جایگاه اصلی تضمین کیفیت پروژه‌های تاسیساتی قرار دارند.

اهمیت سختی‌گیری آب و تاثیر آن در کارکرد سیستم

آب‌های شهری معمولاً دارای املاح سنگین (کلسیم و منیزیم) هستند که در اثر حرارت در دیگ‌ها و مبدل‌ها ته‌نشین می‌شوند. این رسوبات مانند یک عایق حرارتی عمل کرده و راندمان سیستم را به شدت کاهش می‌دهند. استفاده از دستگاه‌های سختی‌گیر رزینی در مسیر آب تغذیه (Make-up water) اصلی‌ترین فاکتور در جلوگیری از رسوب و خوردگی تجهیزات گران‌قیمت موتورخانه است.

بهترین آزمون‌های کنترل کیفیت: تست هیدروستاتیک

کنترل نشتی (Leak Test) شبکه‌های لوله‌کشی، شاخصی از کیفیت جوش‌ها و اتصالات پلیمری است که نقش کلیدی در ایمنی فیزیکی سازه دارد. آزمون تست فشار هیدروستاتیک (معمولا ۱.۵ برابر فشار کارکرد) برای اطمینان از تحمل فشارهای پمپ حایز اهمیت است. انجام این آزمایش‌ها پیش از کف‌سازی، تضمین‌کننده عدم تخریب معماری در آینده است.

اهمیت هواگیری مدار و تاثیر آن بر راندمان حرارتی

حباب‌های هوای محبوس شده در لوله‌ها باعث ایجاد پدیده کاویتاسیون در پمپ‌ها، تولید صدای ناهنجار و عدم جریان یافتن آب گرم در رادیاتورها می‌شوند. تعبیه شیرهای هواگیر اتوماتیک در بالاترین نقاط سیستم (رایزرها) و نصب سپراتورهای هوا در موتورخانه در استانداردهای تاسیساتی جایگاه ویژه‌ای دارد و توسط واحدهای نظارتی گروه ساختمانی سیمرغ به دقت کنترل می‌شود.

راهنمای جامع اجرای تاسیسات (ضوابط نشریه ۱۲۸)

برای اجرای یک مدار تاسیساتی مستحکم، استفاده از مصالح استاندارد و شیب‌بندی دقیق الزامی است. نشریه ۱۲۸ مشخصاً بر ساپورت‌گذاری منظم، استفاده از لرزه‌گیرها برای پمپ‌ها، و رعایت حریم لوله‌های تاسیسات با برق تأکید دارد. گروه ساختمانی سیمرغ با تسلط کامل بر این ضوابط و تأمین تجهیزات مرغوب، فرآیند اجرای تاسیسات مکانیکی را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب سیستم بهینه

درک درست و اجرای دقیق استانداردهای فنی سیستم‌های گرمایشی پایه تحقق یک پروژه ایمن، کم‌مصرف و دارای آسایش حرارتی است. از انتخاب بویلر با ظرفیت مناسب، کنترل کیفی شبکه لوله‌کشی، تا رعایت قواعد آیین‌نامه‌ای تهویه مطبوع، همه باید با نظارت مهندسین مجرب انجام ‌شود. نمونه‌های متعدد اجرایی در گروه ساختمانی سیمرغ گواهی بر اعتبار این رویکرد است که هزینه‌های تعمیر و نگهداری را به حداقل می‌رساند.

مزایای سیستم‌های گرمایشی (نوین و مرکزی)

1. تامین آسایش حرارتی یکنواخت

• سیستم‌های گرمایشی استاندارد (به ویژه گرمایش از کف)، با توزیع متعادل دما در کل محیط، از ایجاد نقاط سرد و کور جلوگیری کرده و با تامین گرمای تابشی ملایم، آسایش حرارتی فوق‌العاده‌ای برای ساکنان فراهم می‌کنند. این ویژگی در فضاهای مسکونی و ویلایی بسیار حائز اهمیت است.

2. کنترل هوشمند و بهینه‌سازی مصرف انرژی

• استفاده از ترموستات‌های محیطی، شیرهای برقی و سیستم‌های کنترل هوشمند BMS، باعث می‌شود تجهیزات تنها در زمان نیاز روشن شوند. این مزیت به طور مستقیم هزینه‌های مصرف گاز و برق ساختمان را در بلندمدت کاهش داده و راندمان را به حداکثر می‌رساند.

3. قابلیت اتصال به منابع انرژی پاک

• سیستم‌های حرارت مرکزی نوین قابلیت ترکیب با کلکتورهای خورشیدی و پمپ‌های حرارتی (Heat Pumps) را دارند که وابستگی به سوخت‌های فسیلی را کاهش داده و در تطابق کامل با استانداردهای ساختمان‌های سبز قرار دارند.

4. دوام و طول عمر طولانی قطعات

• یک موتورخانه مرکزی یا سیستم گرمایشی که با محاسبات دقیق و تجهیزات برند اجرا شده باشد، طول عمری بالا خواهد داشت و در صورت اجرای صحیح سختی‌گیرها و سرویس‌های دوره‌ای، در برابر استهلاک قطعات کاملاً مقاوم است.

معایب و چالش‌های سیستم گرمایشی

1. هزینه‌های اولیه بالا برای راه‌اندازی

• یکی از مهم‌ترین چالش‌های سیستم‌های گرمایش مرکزی (موتورخانه‌ها) یا اجرای سیستم‌های گرمایش از کف، نیاز به سرمایه‌گذاری اولیه قابل توجه برای خرید دیگ‌ها، مشعل‌ها، پمپ‌ها و لوله‌های پلیمری ۵ لایه است که بودجه سنگینی را به پروژه تحمیل می‌کند.

2. اشغال فضای مفید معماری

• عملیات نصب تجهیزات مرکزی نیازمند اختصاص یک فضای بزرگ به عنوان موتورخانه و داکت‌های وسیع برای عبور رایزرها است. همچنین نصب رادیاتورها در فضاهای داخلی، بخشی از دیوارهای مفید معماری را برای چیدمان مبلمان محدود می‌سازد.

3. استهلاک و نیاز مستمر به سرویس‌های دوره‌ای

• تجهیزات مکانیکی دارای قطعات متحرک (پمپ‌ها) و تحت فشار و حرارت هستند. این سیستم‌ها نیازمند نگهداری مداوم، روغن‌کاری، اسیدشویی دوره‌ای مبدل‌ها و تعویض فیلترها هستند که عدم انجام آن‌ها منجر به خرابی سیستم می‌شود.

4. خطرات نشت سیال و آسیب به معماری

• در صورت اجرای غیراصولی اتصالات یا عدم تست فشار، خطر نشتی آب در زیر کف‌سازی‌ها یا داخل داکت‌ها وجود دارد. بروز این مشکل می‌تواند منجر به نم‌زدگی دیوارها، تخریب گچ‌کاری و تحمیل هزینه‌های سنگین کفسازی مجدد گردد.

تجهیزات مورد استفاده در سیستم گرمایشی

انتخاب دقیق نوع تجهیزات در عملکرد نهایی تاسیسات نقش حیاتی دارد و باید کاملاً منطبق با الزامات معماری و اقلیمی باشد. مصالح و دستگاه‌های مختلفی در بازار وجود دارد، اما دو دسته مرسوم در تولید گرما به ترتیب پکیج‌های دیواری مستقل و موتورخانه‌های حرارت مرکزی هستند که بر اساس مشخصات مهندسی آنها انتخاب می‌شوند.

پکیج‌های دیواری برای فضاهای مسکونی با متراژ متوسط کاربرد فراوانی دارند. در شرایطی که کارفرما قصد استقلال مصرف انرژی برای هر واحد را دارد، این دستگاه‌ها به دلیل قیمت مناسب و حذف شبکه لوله‌کشی رایزرها، گزینه‌ای رایج هستند؛ هرچند عمر مفید آن‌ها کمتر از تجهیزات موتورخانه بوده و نیازمند دودکش‌های اختصاصی و هوای تازه در هر واحد می‌باشند.

در مقابل، سیستم‌های حرارت مرکزی (بویلرها) به دلیل استفاده از دیگ‌های چدنی یا فولادی ظرفیت بالا، توانایی عالی در تامین بار حرارتی پروژه‌های بزرگ و برج‌های مسکونی دارند. این سیستم‌ها باعث کاهش سر و صدا در داخل واحدها شده و ایمنی ساختمان را به دلیل خروج تجهیزات احتراقی از فضای زندگی افزایش می‌دهند. بنابراین در پروژه‌هایی که مقیاس کار وسیع است، استفاده از موتورخانه مرکزی بهبود پایداری و کاهش استهلاک انفرادی را به همراه دارد.

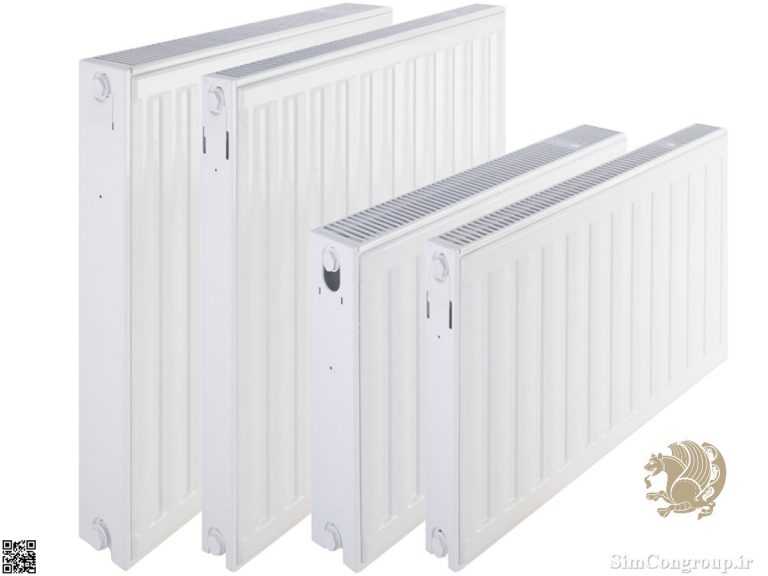

علاوه بر انتخاب نوع مولد، کیفیت پخش‌کننده‌ها (رادیاتورهای پنلی/پره‌ای یا لوله‌های گرمایش از کف) از عوامل تأثیرگذار بر راندمان سیستم است. گروه ساختمانی سیمرغ با تکیه بر دانش تخصصی مهندسان مکانیک، بر اساس استانداردهای ملی ایران بهترین انتخاب تجهیزات را برای هر پروژه مطابق با شرایط آیین‌نامه‌ای انجام می‌دهد؛ این رویکرد باعث افزایش چشمگیر کیفیت و طول عمر تاسیسات می‌گردد.

اهمیت کیفیت لوله‌کشی و عایق‌بندی تاسیسات

شبکه لوله‌کشی و عایق‌بندی در سیستم‌های گرمایشی علاوه بر نقش انتقال سیال، مسئول حفظ انرژی حرارتی تا رسیدن به مقصد هستند. یک سیستم پایپینگ استاندارد باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سازه دارد.

• تحمل دما و فشار: متریال لوله‌ها (مانند PEX-AL-PEX یا جوشی بدون درز) باید قابلیت تحمل دمای تا ۹۰ درجه سانتی‌گراد و فشار کاری بالا را بدون دفرمه شدن داشته باشند.
• عایق‌کاری الاستومری: استفاده از فوم‌های الاستومریک با ضخامت مهندسی برای جلوگیری از اتلاف انرژی در شفت‌ها و جلوگیری از یخ‌زدگی لوله‌ها در فضاهای باز الزامی است.
• آرایش مانیفولدها (کلکتورها): توزیع آب باید از طریق جعبه کلکتورهای استاندارد با شیرهای مستقل رفت و برگشت انجام شود تا امکان تعمیرات مقطعی بدون قطعی کل سیستم فراهم باشد.
• جوشکاری و اتصالات پرسی: کیفیت اتصالات رزوه‌ای یا پرسی لوله‌های پنج‌لایه باید با ابزارهای کالیبره شده انجام گیرد تا در اثر انبساط و انقباض دچار نشتی نشوند.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون افت دمای شدید مسیر، ترکیدگی لوله‌ها در زیر سرامیک و در نهایت سلب آسایش ساکنین می‌شود که نیازمند تخریب‌های مکرر و هزینه‌های سنگین خواهد بود.

مراحل گام به گام اجرای سیستم گرمایشی

1. طراحی نقشه‌ها و محاسبات بار حرارتی

• اولین و حیاتی‌ترین گام، بررسی معماری و انجام محاسبات بار حرارتی (با نرم‌افزارهای Carrier یا HAP) است. سپس نقشه‌های ایزومتریک لوله‌کشی، محل داکت‌ها و ظرفیت تجهیزات موتورخانه توسط تیم مهندسی تهیه می‌شود.

2. اجرای رایزرها و شبکه لوله‌کشی توزیع

• پس از مشخص شدن مسیرها، لوله‌کشی اصلی (رایزرها) در شفت‌های تاسیساتی با اجرای ساپورت‌های فولادی انجام شده و انشعابات هر طبقه به سمت جعبه کلکتورها هدایت می‌گردند.

3. تست هیدروستاتیک و عایق‌کاری مدار

• این فرآیند بسیار حیاتی است. پیش از پوشاندن لوله‌ها، شبکه با آب پر شده و تحت فشار (۱.۵ تا ۲ برابر فشار نامی) تست می‌شود. پس از تایید عدم نشتی، تمامی لوله‌ها با عایق‌های مناسب پوشانده می‌شوند.

4. نصب تجهیزات موتورخانه و مشعل‌ها

• طبق ضوابط آیین‌نامه، فونداسیون‌های بتنی موتورخانه اجرا شده و دیگ‌ها، منابع دوجداره (یا کویل‌دار)، پمپ‌های سیرکولاتور و سیستم‌های سختی‌گیر به دقت در جای خود نصب و شاسی‌کشی می‌شوند.

5. نصب پخش‌کننده‌ها و راه‌اندازی نهایی

• پس از اتمام نازک‌کاری و نقاشی، رادیاتورها با شیرآلات ترموستاتیک نصب می‌گردند. در نهایت مدار شستشو داده شده (Flushing)، هواگیری کامل انجام و مشعل‌ها توسط کارشناسان تنظیم و راه‌اندازی می‌شوند.

نکات اجرایی کلیدی و ترفندهای کارگاهی سیستم گرمایشی

• شیب‌بندی صحیح لوله‌های رفت و برگشت: پیش از شروع، لازم است لوله‌های افقی با شیب ملایم به سمت نقاط هواگیری اجرا شوند. حبس هوا در مسیرهای افقی جریان سیال را مسدود می‌کند.
• کنترل دقیق سایزینگ و دبی پمپ: انتخاب پمپ با هد و دبی کمتر از حد نیاز باعث نرسیدن آب گرم به طبقات بالا شده و پمپ بزرگتر باعث تولید صدای سوت در شیرهای رادیاتور می‌شود.
• شستشوی مدار (Flushing): پیش از راه‌اندازی دیگ‌ها، کل مدار باید با آب سرد شستشو داده شود تا براده‌های آهن، سنگریزه و چسب‌های باقیمانده از لوله‌ها خارج شده و وارد پروانه پمپ‌ها نشوند.
• استفاده از لرزه‌گیر در موتورخانه: اجرای قطعات لرزه‌گیر لاستیکی یا آکاردئونی در ورودی و خروجی پمپ‌ها جهت جلوگیری از انتقال ارتعاش تجهیزات به اسکلت ساختمان الزامی است.
• نصب شیرآلات ترموستاتیک: استفاده از این شیرها روی رادیاتورها باعث می‌شود هر اتاق به طور مستقل کنترل دمایی داشته و از گرمایش بیش از حد و اتلاف گاز جلوگیری شود.
• عایق‌کاری زیرین در گرمایش از کف: به طور استاندارد نباید لوله‌های گرمایش از کف را مستقیما روی بتن سازه خواباند. اجرای یک لایه فوم پلی‌اورتان XPS یا یونولیت با چگالی بالا از انتقال حرارت به طبقه زیرین جلوگیری می‌کند.
• اجرای شیر بای‌پاس (Bypass): در انتهای مسیر کلکتورها باید مسیر بای‌پاس تعبیه گردد تا در صورت بسته شدن تمام شیرهای ترموستاتیک، به پمپ سیرکولاتور فشار مضاعف وارد نشود.
• موقعیت نصب دودکش‌ها: پس از اتمام لوله‌کشی، اجرای اصولی دودکش دوجداره پکیج یا دودکش‌های فلزی موتورخانه تا بالاترین نقطه بام (با کلاهک H) برای ایمنی جانی ساکنین به شدت کنترل می‌شود.

عیوب رایج در اجرای سیستم گرمایشی و روش‌های پیشگیری

در عمل اجرای تاسیسات، مشکلاتی مانند هواگرفتگی مدار، گرم نشدن آخرین رادیاتورها، نشتی در داکت‌ها و رسوب‌گرفتگی مبدل‌ها از موارد متداولی هستند که کیفیت و آسایش ساکنین را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در سایزینگ، تجهیزات نامرغوب و عدم رعایت استانداردهای هیدرولیکی است.

• هواگرفتگی و صدای شرشر آب: معمولاً به علت شیب‌بندی معکوس لوله‌ها یا خرابی شیرهای هواگیر اتوماتیک (Air Vent) رخ می‌دهد. تعبیه ایرسپراتورها و اجرای شیب استاندارد به پیشگیری کمک می‌کند.
• عدم تعادل حرارتی (سرد بودن برخی اتاق‌ها): استفاده از سیستم لوله‌کشی با افت فشار نامتقارن باعث می‌شود آب در مسیرهای کوتاه‌تر گردش کند. اجرای سیستم تیشلمن (برگشت معکوس) و شیرهای بالانسینگ برای پیشگیری الزامی‌ است.
• نشتی و ترکیدگی لوله‌های مدفون: اجرای اتصالات در زیر سرامیک و عدم تست فشار پیش از بتن‌ریزی باعث این فاجعه می‌شود. استفاده از لوله‌های یکپارچه و بدون درز در کف‌سازی تضمین کننده کیفیت است.
• رسوب‌گرفتگی دیگ و مبدل‌ها: تغذیه سیستم با آب سخت شهر و عدم احیای رزین سختی‌گیر باعث تشکیل رسوب آهکی می‌شود. کنترل منظم سختی‌گیر و اسیدشویی دوره‌ای این مشکل را کاملا رفع می‌کند.

برای حفظ کیفیت سازه، ضروری است پرسنل اجرایی مجموعه، دانش به‌روز آیین‌نامه مبحث چهاردهم را داشته باشند و این روند تحت نظارت کارشناسان کنترل کیفیت اجرا شود. گروه ساختمانی سیمرغ با بهره‌گیری از تیم تخصصی مکانیک، تضمین‌کننده اجرای صحیح و پایدار سیستم‌های گرمایشی در پروژه‌های مختلف است.

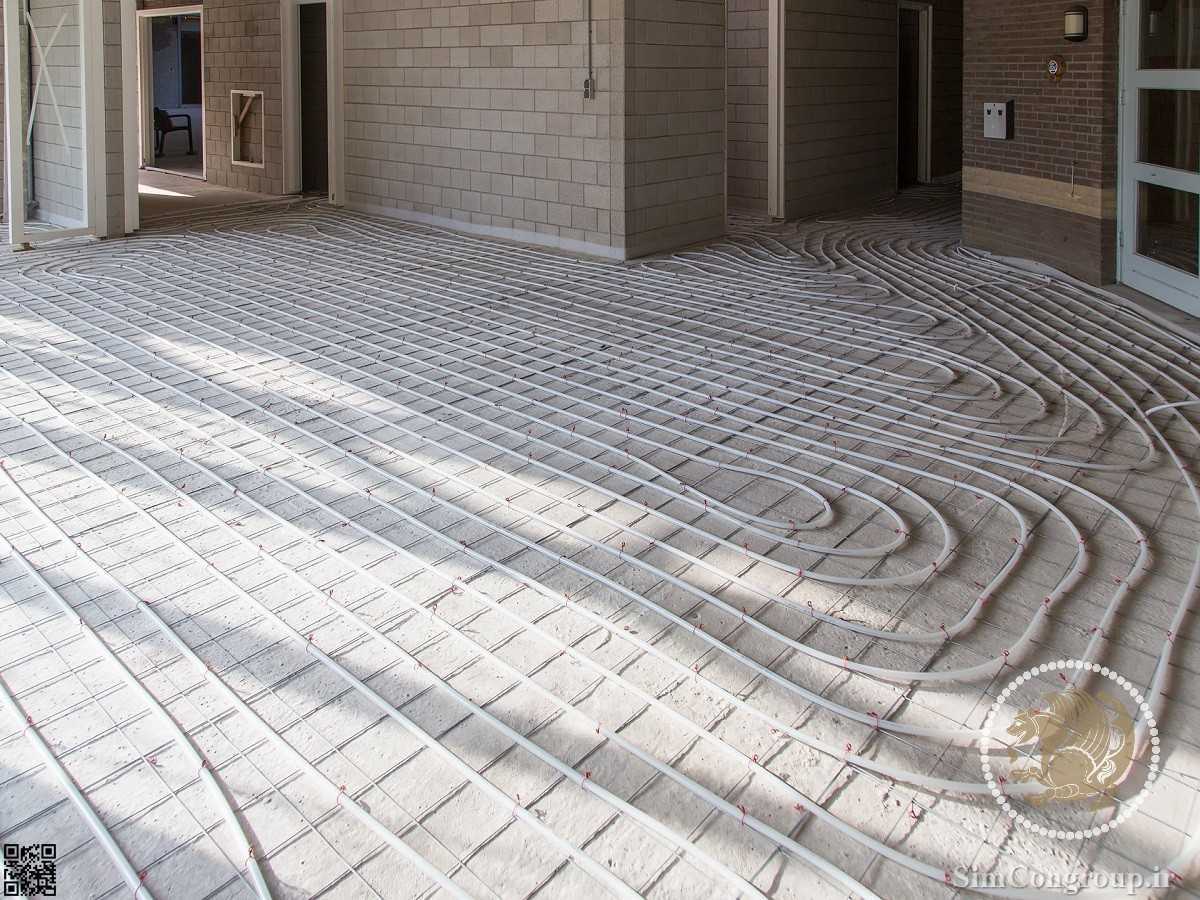

سیستم گرمایش از کف یک فناوری پیشرفته با توزیع دمایی ایده‌آل و راندمان بالاست، اما در صورت عدم استفاده از لوله‌های با کیفیت ممکن است دچار ضعف نشتی شود. گرمایش رادیاتوری به دلیل اجرای سنتی، در همه جا در دسترس بوده و ارزان‌تر است، اما فضای معماری را محدود کرده و اتلاف انرژی بالاتری دارد.

قیمت‌گذاری و هزینه اجرای سیستم گرمایشی

برآورد دقیق و مهندسی هزینه تاسیسات حرارتی، نیازمند آنالیز بهای دقیق و شناخت کامل از بارهای حرارتی فضا، نوع تجهیزات انتخابی و جزئیات اجرایی موتورخانه است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های تاسیسات می‌تواند منجر به استفاده از تجهیزات با ظرفیت پایین‌تر از حد استاندارد توسط پیمانکاران جزء و در نهایت افت شدید گرمایش در زمستان شود. هزینه نهایی سیستم گرمایشی یک تابع چند متغیره از قیمت روز تجهیزات مکانیکی، هزینه‌های بالاسری کارگاه، دستمزد اکیپ جوشکاری و پایپینگ و الزامات مبحث نوزدهم است.

آنالیز بهای تجهیزات پایه: بویلر، مشعل و پمپ‌ها

بخش عمده‌ای از هزینه تاسیسات مستقیماً به قیمت روز دیگ‌ها و پمپ‌های سیرکولاتور بستگی دارد. بویلر مورد استفاده معمولاً از نوع چدنی یا فولادی است. قیمت این متریال وابستگی مستقیمی به ظرفیت حرارتی (بر اساس کیلوکالری بر ساعت) و برند سازنده دارد. در محاسبات مهندسی (متره)، برای اجرای یک موتورخانه مرکزی، علاوه بر دیگ، منابع انبساط، منابع کویل‌دار و تجهیزات کنترلی نیز محاسبه می‌شوند. در صورت استفاده از پکیج‌های مستقل، مصرف متریال موتورخانه حذف شده و دستگاه‌های پکیج و رادیاتورها جایگزین می‌شوند که محاسبات ریالی خاص خود را دارد.

ضریب افت فشار و تأثیر متراژ بر متره لوله‌کشی

در شرایط واقعی کارگاهی، به دلیل لزوم دور زدن ستون‌ها و تیرها در سقف کاذب، ضریب افت فشار ناشی از زانوها و اتصالات اعمال می‌شود. بنابراین، برای پوشش کل متراژ لوله‌کشی، معمولاً بین ۱۰ تا ۱۵ درصد پرت لوله و اتصالات در نظر گرفته می‌شود. این ضرایب به شدت به نوع سیستم وابسته است؛ در گرمایش از کف مصرف لوله بسیار بالا و پرت نزدیک به صفر است، در حالی که در رایزرهای فولادی جوشی پرت و اتصالات بخش عمده‌ای از هزینه را شامل می‌شوند.

هزینه‌های پنهان، عایق‌کاری و شاسی‌کشی

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های جانبی تاسیسات است. هزینه ساخت شاسی‌های فولادی موتورخانه، خرید عایق‌های الاستومری، شیرآلات برنجی و اجرای لرزه‌گیرها مستقیماً بر بهای تمام‌شده تأثیر می‌گذارند. همچنین اجرای دودکش‌های استاندارد و عایق‌کاری آن‌ها نیز آیتمی مجزا در آنالیز بها محسوب می‌شود.

دستمزد اجرای اکیپ تاسیساتی و پیچیدگی‌های هندسی

دستمزد استادکار تاسیسات بر اساس نوع مصالح و متراژ کار متغیر است. اجرای لوله‌کشی پلیمری روکار سرعت بالاتری داشته و قیمت واحد پایین‌تری دارد. اما در موتورخانه‌های مرکزی، جوشکاری لوله‌های قطور فولادی، شاقول کردن کلکتورها و نصب پمپ‌های سنگین به شدت زمان‌بر است. استفاده از تیم مجرب برای بالانس کردن مدارها و راه‌اندازی مشعل نیز دستمزد مجزایی نسبت به لوله‌کشی سنتی می‌طلبد.

تجربیات کارگاهی گروه ساختمانی سیمرغ در پروژه‌های گرمایشی

در یکی از پروژه‌های بزرگ مسکونی، دلیل عدم گرمایش واحدهای طبقات بالا (با وجود کارکرد مداوم مشعل)، افت فشار ناشی از اجرای غیراصولی لوله‌کشی و عدم تعادل هیدرولیکی مدار تشخیص داده شد. تیم اجرایی گروه ساختمانی سیمرغ در فازهای اصلاحی پروژه با اجرای شیرهای بالانسینگ در پای رایزرها و اصلاح مسیرهای برگشت، مشکل عدم تعادل حرارتی را به طور کامل و دائمی برطرف نمود. این تجربه نشان داد که رعایت الزامات هیدرولیکی نشریه ۱۲۸ به اندازه کیفیت خود بویلر اهمیت دارد.

چالش اجرای گرمایش از کف و تراز کف‌سازی

بر اساس تجربیات کارگاهی مهندسان گروه ساختمانی سیمرغ، یکی از معضلات اصلی در اجرای گرمایش از کف، تداخل ضخامت عایق و لوله‌ها با تراز معماری درب‌ها است. اجرای غیراصولی باعث افزایش بیش از حد ضخامت پوکه و بتن روی لوله شده که اینرسی حرارتی را به شدت بالا می‌برد (دیر گرم شدن کف). در پروژه‌های لوکس ما، با استفاده از فوم‌های XPS شانه‌تخم‌مرغی و شیت‌بندی دقیق لیزری، ضخامت کفسازی به حداقل رسید که این امر باعث افزایش سرعت واکنش سیستم گرمایشی و صرفه‌جویی در مصرف سوخت گردید.

مدیریت رسوب و هواگیری در سیستم‌های مرکزی

یکی دیگر از تجربیات ارزشمند کارگاهی، مربوط به گرفتگی مبدل‌های حرارتی در مناطق با آب سخت است. رسوب کلسیم به سرعت کویل‌های منبع آب‌گرم را مسدود کرده و انتقال حرارت را مختل می‌کند. مهندسان تاسیسات شرکت صاد با تعبیه مسیرهای بای‌پاس برای اسیدشویی آسان و نصب دستگاه‌های سختی‌گیر رزینی دوبل (برای کارکرد پیوسته حتی در زمان احیا)، از حفظ خواص انتقال حرارت سیال اطمینان حاصل می‌کنند. این دقت نظرها در طراحی موتورخانه، تضمین‌کننده دوام و راندمان بالای سیستم‌های گرمایشی ساخته شده توسط این مجموعه است.

سیستم های گرمایشی

در اکثر ساختمان های قدیمی آبگرم مصرفی و آبگرم شوفاژ توسط سیستم موتورخانه ( مشعل و دیگ ) تامین میشود.  هزینه تعمیر و نگهداری بالا و همچنین راندمان پایین این سیستم قدیمی اکثر مالکان را مجاب به تعویض سیستم گرمایش ساختمان کرده است. از پر استفاده ترین سیستم های مورد استفاده در ایران به منظور جایگزینی سیستم موتور خانه سیستم پکیج دیواری است. سیستم پکیج دیواری علاوه بر تامین آبگرم مصرفی و آبگرم شوفاژ ، راندمان را افزایش میدهد که در طی چند سال منجر به کاهش هزینه انرژی مصرفی و در نتیجه مقرون به صرفه بودن سیستم گرمایش ساختمان میشود.

تعویض لوله کشی قدیمی که عمدتاً چدنی هستند با لوله های پلی اتیلن جدید نیز میتواند راندمان سیستم را بسیار بالا ببرد. شوفاژ های موجود در بازار ایران به دو  دسته کلی پره ای و پانلی موجود تقسیم میشوند. تعداد پره لازم یا طول پانل شوفاژ برای تامین گرمایش محیط نیازمند محاسبات مهندسی نسبت به متراژ کلی اتاق است. همچنین میتوان با تعبیه پوشش شوفاژ ( کاور شوفاژ ) ظاهر شوفاژ را متناسب با طراحی داخلی به صورت مدرن یا کلاسیک درآورد.

سیستم سرمایشی چیست؟

سیستم سرمایشی مجموعه‌ای یکپارچه از تجهیزات مکانیکی شامل مولدهای برودت (مانند چیلرها، مینی‌چیلرها، داکت اسپلیت‌ها و سیستم‌های VRF)، شبکه‌های توزیع (کانال‌های هوا، لوله‌کشی مسی یا فولادی) و مبدل‌های حرارتی (نظیر فن‌کویل‌ها و هواسازها) است که وظیفه جذب و انتقال حرارت از فضاهای داخلی به محیط بیرون، کنترل رطوبت و تامین آسایش حرارتی ساکنین را در شرایط جوی گرم بر عهده دارد.

نکات مهندسی سیستم سرمایشی

• محاسبات بار برودتی و سایزینگ: تجربه کارگاهی نشان می‌دهد هرگز نباید تجهیزات برودتی را بدون محاسبه دقیق بارهای سرمایشی ساختمان (محاسبات سایکرومتریک، تابش خورشید و بار افراد) انتخاب کرد. عملکرد بهینه سیستم ارتباط مستقیمی با انتخاب ظرفیت صحیح کمپرسور، سایز کانال‌های هوا و دبی پمپ‌های آب چیلد دارد.
• توزیع هوا و بالانس شبکه‌ها: چیدمان شبکه‌های کانال‌کشی و دریچه‌ها باید به گونه‌ای باشد که پرتاب هوا باعث ایجاد کوران (Draft) نشود. شبکه‌های لوله‌کشی فن‌کویل‌ها یا توزیع مبرد در سیستم‌های VRF باید با رعایت دقیق طول مجاز و استفاده از انشعابات استاندارد اجرا شوند تا افت فشار و کاهش راندمان رخ ندهد.
• عایق‌کاری و جلوگیری از تعریق (Condensation): ضخامت عایق لوله‌های حامل مبرد یا آب سرد الزاما باید مطابق با استانداردهای مبحث نوزدهم باشد. لوله‌های بدون عایق باعث تقطیر رطوبت هوا (شبنم زدن) شده که منجر به تخریب سقف‌های کاذب و هدررفت شدید انرژی می‌شود. عایق‌های الاستومری سلول‌بسته در این زمینه الزامی هستند.

تحلیل جامع استانداردها و آیین‌نامه‌های سیستم سرمایشی در صنعت ساختمان

سیستم‌های سرمایشی به عنوان بخش اعظم مصرف‌کننده برق در فصول گرم، نیازمند رعایت دقیق استانداردهای مهندسی و آیین‌نامه‌های ملی و بین‌المللی هستند. این استانداردها مسیر مشخصی را برای تضمین کیفیت هوا، راندمان برودتی بالا، و اطمینان از عدم نشتی مبردها ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های اجرایی را در قالب کاربردهای مختلف تجهیزات و توزیع هوا به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش مبحث چهاردهم مقررات ملی ساختمان در تضمین ایمنی و تهویه

مبحث چهاردهم به عنوان مرجع قانونی طراحی مکانیکی، نقش حیاتی در تعیین ضوابط نصب کندانسورها در هوای آزاد، فواصل مجاز، و هدایت آب تقطیر شده (درین) دارد. این مبحث اطمینان می‌دهد که دستگاه‌های برودتی فضای کافی برای تبادل حرارت داشته و مسیرهای تخلیه آب فن‌کویل‌ها و اسپلیت‌ها به درستی اجرا شوند تا از خسارت به نازک‌کاری ساختمان جلوگیری گردد.

استانداردهای ASHRAE و الزامات کیفیت هوا و آسایش حرارتی

استاندارد انجمن مهندسان تهویه مطبوع آمریکا (ASHRAE) جزو مهم‌ترین مراجع فنی در حوزه سایکرومتریک است. بر اساس استانداردهای ۵۵ و ۶۲.۱، سیستم‌های سرمایشی علاوه بر کاهش دما، وظیفه رطوبت‌گیری و تامین هوای تازه (Fresh Air) را دارند. طراحی مبتنی بر این استانداردها از سندرم ساختمان بیمار (SBS) جلوگیری کرده و هوایی مطبوع و سالم را تضمین می‌کند.

وظیفه مبحث نوزدهم در مدیریت انرژی سیستم‌های برودتی

مبحث نوزدهم، سیستم‌های تراکمی را به عنوان مصرف‌کنندگان اصلی برق می‌شناسد. این استاندارد ایجاب می‌کند که چیلرها و اسپلیت‌های انتخابی دارای بالاترین ضریب عملکرد (COP) بوده و شبکه‌های کانال‌کشی عبوری از فضاهای گرم (مانند زیربام) با عایق‌های الاستومری یا پشم‌شیشه روکش‌دار پوشش داده شوند. رعایت این موارد تاثیر مستقیمی بر کاهش قبض برق دارد.

اهمیت استانداردهای نشریه ۱۲۸ و SMACNA برای شبکه‌های توزیع هوا و سیال

کانال‌های هوا و لوله‌های مسی به‌عنوان شریان‌های انتقال برودت، باید در برابر فشار جریان باد و گاز مبرد مقاوم باشند. لرزش کانال‌ها باعث تولید صدای آزاردهنده می‌شود. استانداردهای SMACNA و نشریه ۱۲۸ تضمین‌کننده ضخامت ورق‌ها، کیفیت جوش نقره در لوله‌های مسی، و مهاربندی اصولی تجهیزات روی بام هستند که طول عمر و عملکرد بی‌صدای سیستم را تضمین می‌کنند.

نگاهی مهندسی به سیالات مبرد و شبکه‌های توزیع (آب و هوا)

در سیستم‌های برودتی، گازهای مبرد (مانند R410a)، آب سرد (Chilled Water) و هوای خنک، سیالات اصلی ناقل حرارت هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از نشتی گاز، جلوگیری از تعریق کانال‌ها، و تامین فشار استاتیک لازم برای پرتاب هوا، در جایگاه اصلی تضمین کیفیت پروژه‌های تاسیساتی قرار دارند.

اهمیت سختی‌گیری آب برج‌های خنک‌کننده و تاثیر آن در کارکرد چیلر

در چیلرهای تراکمی آب‌خنک، آب در گردش برج خنک‌کننده به دلیل تبخیر مداوم، دچار رسوب‌گذاری شدید می‌شود. رسوب کلسیم در کندانسور مانند عایق عمل کرده و باعث افت شدید راندمان و سوختن کمپرسور (High Pressure) می‌گردد. استفاده از سختی‌گیرهای رزینی و پکیج‌های تزریق مواد شیمیایی از الزامات حیاتی در نگهداری چیلرهای مرکزی است.

بهترین آزمون‌های کنترل کیفیت: تست فشار مبرد و هیدروستاتیک

کنترل نشتی شبکه‌های لوله‌کشی مسی در سیستم‌های اسپلیت و VRF فوق‌العاده حساس است. آزمون تست فشار با گاز ازت (نیتروژن) معمولاً با فشار ۴۰۰ تا ۵۰۰ Psi به مدت ۲۴ تا ۴۸ ساعت انجام می‌شود تا از عدم نشتی ریزترین جوش‌ها اطمینان حاصل شود. در سیستم‌های چیلر نیز، لوله‌های فولادی تحت تست هیدروستاتیک قرار می‌گیرند.

اهمیت بالانس شبکه‌های کانال‌کشی و عایق‌بندی ضد‌تعریق

عدم بالانس بودن شبکه‌های کانال‌کشی در داکت اسپلیت‌ها باعث می‌شود یک اتاق بسیار سرد و اتاق دیگر گرم بماند. همچنین کوچکترین درز در عایق‌کاری لوله‌های مسی یا کانال‌ها، موجب برخورد هوای گرم محیط با سطح سرد شده و قطرات شبنم ایجاد می‌کند که منجر به تخریب گچ‌بری‌ها می‌شود. تیم‌های نظارتی شرکت ساختمانی صاد، درزگیری با نوار تیپ‌های مخصوص و بالانس دریچه‌ها را با دستگاه‌های آنمومتر به دقت کنترل می‌کنند.

راهنمای جامع اجرای تاسیسات برودتی (ضوابط نشریه ۱۲۸)

برای اجرای یک سیستم سرمایشی پایدار، استفاده از لرزه‌گیرهای فنری برای چیلرها و هواسازها، و اجرای تله روغن (Oil Trap) در رایزرهای لوله مسی الزامی است. نشریه ۱۲۸ مشخصاً بر اجرای شیب مناسب برای لوله‌های درین (تخلیه آب تقطیر) تأکید دارد. شرکت ساختمانی صاد با تسلط کامل بر این ضوابط هیدرولیکی و ترمودینامیکی، اجرای سیستم‌های برودتی را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب سیستم برودتی بهینه

درک درست و اجرای دقیق استانداردهای فنی سیستم‌های سرمایشی پایه تحقق یک پروژه با هوای مطبوع، کم‌مصرف و بدون آلودگی صوتی است. از انتخاب نوع کمپرسور، کنترل کیفی جوشکاری لوله‌های مسی، تا رعایت قواعد آیرودینامیکی کانال‌کشی، همه باید با نظارت مهندسین مجرب انجام ‌شود. نمونه‌های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که خطرات ناشی از آبریزش و هزینه‌های شارژ گاز را به حداقل می‌رساند.

مزایای سیستم‌های سرمایشی (نوین و مرکزی)

1. تامین آسایش حرارتی و کنترل رطوبت

• سیستم‌های سرمایشی استاندارد، علاوه بر کاهش دمای محسوس، با عبور دادن هوا از روی کویل‌های سرد، رطوبت اضافی محیط (دمای نهان) را تقطیر کرده و هوای شرجی را به هوایی خشک و مطبوع تبدیل می‌کنند. این ویژگی در مناطق مرطوب، حیاتی‌ترین عامل در ایجاد آسایش است.

2. کنترل هوشمند و تکنولوژی اینورتر

• استفاده از کمپرسورهای دور متغیر (Inverter) و سیستم‌های VRF، باعث می‌شود دستگاه دقیقاً متناسب با بار برودتی مورد نیاز کار کند. این مزیت، از روشن و خاموش شدن‌های مکرر جلوگیری کرده، استهلاک را به شدت کاهش داده و مصرف برق را تا ۴۰ درصد بهینه‌سازی می‌کند.

3. فیلتراسیون و ارتقای کیفیت هوای داخل (IAQ)

• تجهیزاتی نظیر هواسازها و داکت اسپلیت‌ها امکان نصب فیلترهای هپا، کربن اکتیو و لامپ‌های UV را دارند. این سیستم‌ها علاوه بر سرمایش، ذرات معلق، ویروس‌ها و بوی نامطبوع را حذف کرده و هوایی پاکیزه به محیط تزریق می‌کنند.

4. استقلال دمایی فضاهای مختلف

• در سیستم‌های چیلر-فن‌کویل و مینی‌چیلرها، کاربر می‌تواند دمای هر اتاق را مستقلاً از طریق ترموستات کنترل کند یا فن‌کویل یک فضای بی‌استفاده را خاموش کند که به مدیریت مطلوب انرژی می‌انجامد.

معایب و چالش‌های سیستم سرمایشی

1. هزینه‌های اولیه بالا برای تامین تجهیزات

• تکنولوژی تبرید تراکمی نیازمند قطعات گران‌قیمتی نظیر کمپرسور، اکسپنشن ولو و بردهای الکترونیکی است. سرمایه‌گذاری اولیه برای خرید چیلرها، سیستم‌های VRF و لوله‌کشی‌های مسی با ضخامت بالا، بخش قابل توجهی از بودجه تاسیساتی پروژه را به خود اختصاص می‌دهد.

2. اشغال فضای سقف کاذب و محدودیت‌های معماری

• عملیات نصب داکت اسپلیت‌ها و هواسازها نیازمند کانال‌کشی‌های حجیم گالوانیزه است که ارتفاع سقف‌های کاذب را به شدت کاهش می‌دهد. همچنین قرارگیری کندانسورهای بزرگ روی بام نیازمند تمهیدات سازه‌ای برای تحمل وزن و لرزش آن‌هاست.

3. استهلاک و نیاز مستمر به سرویس‌های دوره‌ای

• سیستم‌های برودتی نیازمند شستشوی دوره‌ای فیلترها، اسیدشویی کندانسورها، بررسی فشار گاز مبرد و آچارکشی ترمینال‌های برق هستند. عدم توجه به این سرویس‌ها، منجر به یخ‌زدگی کویل‌ها و در نهایت سوختن کمپرسور می‌شود.

4. خطرات آبریزش درین و آسیب به نازک‌کاری

• در صورت اجرای غیراصولی شیب لوله‌های درین (تخلیه آب) یا عدم عایق‌کاری صحیح لوله‌های مسی، آب در سقف کاذب سرریز کرده یا قطرات شبنم تشکیل می‌شود. این مشکل منجر به تخریب کناف، زرد شدن گچ‌کاری دیوارها و آسیب به دکوراسیون داخلی می‌گردد.

تجهیزات مورد استفاده در سیستم سرمایشی

انتخاب دقیق نوع تجهیزات در عملکرد نهایی تاسیسات برودتی نقش حیاتی دارد و باید کاملاً منطبق با متراژ، ارتفاع سقف و کاربری پروژه باشد. مصالح و دستگاه‌های مختلفی در بازار وجود دارد، اما دو دسته مرسوم در تولید سرما به ترتیب سیستم‌های DX مستقل (داکت اسپلیت و VRF) و سیستم‌های مرکزی مبتنی بر آب (چیلر و فن‌کویل) هستند که بر اساس مشخصات مهندسی آنها انتخاب می‌شوند.

داکت اسپلیت‌ها برای فضاهای مسکونی و تجاری با متراژ متوسط کاربرد فراوانی دارند. در شرایطی که کارفرما قصد استقلال هزینه‌های برق برای هر واحد را دارد، این دستگاه‌ها به دلیل پنهان شدن در سقف کاذب و توزیع هوا از طریق کانال، گزینه‌ای رایج هستند؛ هرچند عیب اصلی آن‌ها عدم امکان کنترل دمای مجزای اتاق‌ها از یکدیگر (بدون نصب دمپرهای برقی گران‌قیمت) است.

در مقابل، سیستم‌های چیلر مرکزی با تولید آب سرد و پمپاژ آن به فن‌کویل‌های داخل واحدها، توانایی عالی در تامین بار برودتی برج‌های مسکونی و هتل‌ها دارند. این سیستم‌ها به دلیل استفاده از لوله‌های آب با قطر کم، فضای سقف کاذب را کمتر اشغال کرده و امکان کنترل دمای مستقل برای هر اتاق را فراهم می‌آورند. در پروژه‌هایی که مقیاس کار وسیع است، چیلر مرکزی همراه با برج خنک‌کننده، راندمان بسیار بالاتری را به همراه دارد.

علاوه بر انتخاب نوع مولد، کیفیت اجرای کانال‌ها و انتخاب صحیح ظرفیت هوادهی (CFM) از عوامل تأثیرگذار بر آسایش محیط است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان مکانیک، بر اساس شرایط اقلیمی پروژه و استانداردهای روز، بهترین انتخاب تجهیزات را انجام می‌دهد؛ این رویکرد باعث کاهش چشمگیر مصرف برق و افزایش طول عمر تاسیسات می‌گردد.

اهمیت کیفیت کانال‌کشی، لوله‌کشی مسی و عایق‌بندی تاسیسات

شبکه‌های توزیع (کانال هوا و لوله مسی) در سیستم‌های سرمایشی بسیار حساس‌تر از سیستم‌های گرمایشی هستند، زیرا پدیده تعریق (Condensation) همواره آن‌ها را تهدید می‌کند. یک سیستم توزیع استاندارد باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سازه دارد.

• ضخامت لوله‌های مسی: متریال لوله‌های مسی حامل گازهای پرفشار (مانند R410a) باید از نوع کلاف یا شاخه‌ای با ضخامت استاندارد (گوشت لوله ۰.۰۳۲ اینچ به بالا) باشند تا در زمان پرچ کردن (Flare) یا جوشکاری دچار ترک‌خوردگی نشوند.
• عایق‌کاری الاستومری: استفاده از فوم‌های الاستومریک سلول‌بسته با ضخامت مهندسی (حداقل ۹ تا ۱۳ میلی‌متر) برای پوشش تمامی طول لوله مسی، اتصال‌ها و درین‌ها جهت جلوگیری از تشکیل قطرات آب الزامی است.
• جوشکاری نقره تحت ازت: جوشکاری لوله‌های مسی حتماً باید با عبور دادن گاز ازت با فشار کم از داخل لوله انجام شود تا از اکسید شدن و تشکیل دوده در داخل مدار جلوگیری گردد (دوده باعث گرفتگی شیر انبساط می‌شود).
• درزگیری و هوابندی کانال‌ها: اتصالات کانال‌های گالوانیزه باید با فلنج‌های استاندارد و ماستیک‌های درزگیر هوابندی شوند تا از فرار هوای خنک در سقف کاذب جلوگیری شود.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون افت فشار گاز، آبریزش‌های مخرب از سقف، و در نهایت سلب آسایش ساکنین می‌شود که نیازمند شکافتن سقف‌ها و هزینه‌های سنگین خواهد بود.

مراحل گام به گام اجرای سیستم سرمایشی

1. طراحی نقشه‌ها و محاسبات بار برودتی

• اولین و حیاتی‌ترین گام، بررسی معماری و انجام محاسبات دقیق بارهای سرمایشی (با نرم‌افزار Carrier HAP) با در نظر گرفتن سایه‌ها، جنس شیشه‌ها و کاربری است. سپس نقشه‌های ایزومتریک، ابعاد کانال‌ها و ظرفیت تجهیزات مشخص می‌شود.

2. اجرای لوله‌کشی مسی، آب‌سرد و شبکه‌های کانال

• پیش از اجرای سقف کاذب، لوله‌کشی مسی (برای اسپلیت‌ها) یا لوله‌های فولادی (برای فن‌کویل‌ها) روی ساپورت‌های استاندارد نصب شده و کانال‌های گالوانیزه هوا با رعایت اصول آیرودینامیکی اجرا می‌گردند.

3. تست فشار ازت (نیتروژن) و عایق‌کاری مدار

• این فرآیند بسیار حیاتی است. پیش از کناف‌کاری، شبکه لوله مسی با گاز ازت تحت فشار ۴۰۰ الی ۵۰۰ Psi به مدت ۴۸ ساعت تست می‌شود. پس از تایید عدم نشتی، پوشش نهایی عایق‌ها تکمیل می‌شود.

4. نصب تجهیزات (اواپراتورها و کندانسورها)

• یونیت‌های داخلی (فن‌کویل‌ها یا هواسازها) در سقف مهار شده و کندانسورهای بیرونی یا چیلرها روی شاسی‌های فلزی مجهز به لرزه‌گیر در پشت‌بام یا بالکن نصب و کابل‌کشی‌های فرمان انجام می‌گیرد.

5. وکیوم، شارژ گاز و راه‌اندازی نهایی

• پس از اتمام نازک‌کاری، رطوبت و هوای داخل لوله‌ها با استفاده از پمپ وکیوم کاملاً تخلیه می‌شود (تا زیر ۵۰۰ میکرون). در نهایت گاز مبرد شارژ شده و دستگاه با اندازه‌گیری آمپر و سرمای خروجی راه‌اندازی می‌گردد.

نکات اجرایی کلیدی و ترفندهای کارگاهی سیستم سرمایشی

• اجرای تله روغن (Oil Trap): در سیستم‌های DX که کندانسور بالاتر از اواپراتور قرار دارد، برای اطمینان از بازگشت روغن کمپرسور، اجرای U-Trap در فواصل مشخص (هر ۵ تا ۷ متر) در لوله مکش (Suction) الزامی است.
• شیب‌بندی دقیق لوله درین: لوله‌های تخلیه آب تقطیر باید حداقل ۱ تا ۲ درصد شیب به سمت فاضلاب یا رایزر تخلیه داشته باشند. همچنین تعبیه سیفون (Trap) برای جلوگیری از مکش بوی نامطبوع فاضلاب به داخل دستگاه ضروری است.
• فاصله مجاز کندانسورها: نصب یونیت‌های بیرونی باید با رعایت فاصله‌های استاندارد از دیوارها و از یکدیگر انجام شود تا پدیده Short Circuit (مکش هوای گرم خروجی توسط دستگاه مجاور) رخ نداده و دستگاه Overload نکند.
• استفاده از برزنت در اتصال کانال به دستگاه: برای جلوگیری از انتقال لرزش فنِ داکت اسپلیت یا هواساز به کانال‌های گالوانیزه، استفاده از رابط‌های برزنتی انعطاف‌پذیر در دهانه خروجی و ورودی دستگاه الزامی است.
• پرهیز از زانوهای ۹۰ درجه تیز در کانال: برای کاهش افت فشار دینامیکی و جلوگیری از زوزه کشیدن هوا، تغییر مسیر کانال‌ها باید با زانوهای شعاع‌دار (قوس‌دار) و در صورت لزوم با استفاده از پره‌های هادی (Turning Vanes) اجرا شود.
• تست آب درین پیش از بستن سقف: ریختن چند لیتر آب در سینی درین دستگاه و اطمینان از تخلیه روان و عدم نشتی لوله‌های پی‌وی‌سی، ساده‌ترین و مهم‌ترین تست پیش از اجرای کناف است.
• کابل‌کشی فرمان یکپارچه: کابل‌های ارتباطی بین یونیت داخلی و خارجی باید یک‌تکه، بدون آپارات و دارای شیلد باشند تا از بروز خطاهای ارتباطی (Error) در بردهای الکترونیکی اینورتر جلوگیری شود.
• دریچه‌های بازدید (Access Panel): زیر هر دستگاه سقفی، تعبیه دریچه بازدید با ابعاد مناسب جهت دسترسی تکنسین به برد الکترونیکی، سرویس فیلترها و تعمیر پمپ درین به شدت الزامی است.

عیوب رایج در اجرای سیستم سرمایشی و روش‌های پیشگیری

در عمل اجرای تاسیسات برودتی، مشکلاتی مانند آبریزش از سقف، یخ‌زدگی لوله‌ها، پرتاب باد ضعیف و صداهای ناهنجار از موارد متداولی هستند که کیفیت و آسایش ساکنین را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در سایزینگ، عدم هوابندی کانال‌ها و عدم رعایت استانداردهای تبرید است.

• آبریزش و خیس شدن سقف کاذب: معمولاً به علت شیب‌بندی معکوس لوله درین، گرفتگی مسیر تخلیه، یا نقص در عایق‌کاری لوله‌های مسی رخ می‌دهد. تست آبریزش پیش از اتمام نازک‌کاری و اجرای عایق پیوسته به پیشگیری کمک می‌کند.
• یخ‌زدن کویل و لوله‌های ارتباطی: این مشکل غالباً نشان‌دهنده نشتی ریز گاز مبرد و کمبود گاز در سیستم، یا کثیفی بیش از حد فیلترهای هوا است. اجرای دقیق تست ازت ۴۸ ساعته و سرویس‌های فصلی برای پیشگیری الزامی‌ است.
• صدای زیاد باد و زوزه در دریچه‌ها: استفاده از کانال‌های با ابعاد کوچکتر از حد استاندارد (افزایش سرعت هوا بیش از ۱۵۰۰ FPM) باعث ایجاد این ناهنجاری می‌شود. طراحی دقیق سایز کانال و نصب دمپرهای تنظیم هوا این مشکل را کاملا رفع می‌کند.
• سوختن کمپرسور در روزهای بسیار گرم: جانمایی غلط کندانسور در فضای بسته یا زیر تابش مستقیم شدید بدون تهویه مناسب باعث این خرابی گران‌قیمت می‌شود. رعایت حریم کندانسورها و ایجاد سایه‌بان استاندارد راه‌حل این مسئله است.

برای حفظ کیفیت سازه، ضروری است پرسنل اجرایی مجموعه، مهارت کافی در کار با مبردها و جوش نقره را داشته باشند و این روند تحت نظارت مهندسین کنترل کیفیت اجرا شود. شرکت ساختمانی صاد با بهره‌گیری از تیم تخصصی تهویه مطبوع، تضمین‌کننده اجرای صحیح و بدون نقص سیستم‌های برودتی در پروژه‌های مختلف است.

سیستم چیلر مرکزی یک فناوری پیشرفته با توزیع دمایی ایده‌آل و راندمان بالا برای پروژه‌های بزرگ است، اما نیاز به سرمایه‌گذاری سنگین و تیم نگهداری دارد. سیستم داکت اسپلیت به دلیل اجرای مستقل و هزینه کمتر، در آپارتمان‌سازی بسیار پرطرفدار است، اما فضای سقف کاذب را محدود کرده و کنترل دمای اتاق‌ها در آن دشوار است.

قیمت‌گذاری و هزینه اجرای سیستم سرمایشی

برآورد دقیق و مهندسی هزینه تاسیسات برودتی، نیازمند آنالیز بهای دقیق و شناخت کامل از بارهای سرمایشی فضا، نوع تجهیزات انتخابی و جزئیات اجرایی (مانند متراژ لوله مسی و کانال) است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های تاسیسات می‌تواند منجر به استفاده از تجهیزات با ظرفیت پایین‌تر از حد استاندارد (Under-sizing) و در نهایت عدم توانایی سیستم در خنک‌سازی فضا در اوج گرمای تابستان شود. هزینه نهایی سیستم سرمایشی یک تابع چند متغیره از قیمت روز کمپرسورها، نوسانات مس و ورق گالوانیزه، دستمزد اکیپ اجرایی و الزامات مبحث نوزدهم است.

آنالیز بهای تجهیزات پایه: چیلر، هواساز و کمپرسورها

بخش عمده‌ای از هزینه تاسیسات مستقیماً به قیمت روز دستگاه‌های تبرید بستگی دارد. قلب تپنده این سیستم‌ها، کمپرسور (اسکرال، اسکرو یا روتاری) است که غالبا وارداتی بوده و وابستگی ارزی دارد. در محاسبات مهندسی (متره)، برای اجرای یک سیستم مرکزی، قیمت چیلر بر اساس تن تبرید (RT)، هواسازها و برج‌های خنک‌کننده محاسبه می‌شوند. در صورت استفاده از داکت اسپلیت‌ها، هزینه خرید یونیت‌های داخلی و خارجی (بر اساس BTU) به همراه ترموستات‌های دیواری، شاکله اصلی هزینه‌های خرید را تشکیل می‌دهد.

ضریب افت فشار و تأثیر متراژ بر متره کانال و لوله مسی

در شرایط واقعی کارگاهی، لزوم دور زدن تیرهای سازه و ایجاد انشعابات برای اتاق‌ها، متراژ لوله‌های مسی و ورق‌های کانال را افزایش می‌دهد. در برآورد ریالی کانال‌کشی پلی‌اورتان یا گالوانیزه، پرت ورق به دلیل ساخت زانوها و تبدیل‌ها لحاظ می‌گردد. همچنین لوله مسی به دلیل قیمت بالای فلز مس، تأثیر چشمگیری در بودجه دارد؛ به ویژه در سیستم‌های VRF که نیازمند شبکه‌ای وسیع از لوله‌کشی با ضخامت‌های بالا و سه‌راهی‌های مخصوص (Y-Branch) هستند.

هزینه‌های پنهان، عایق‌کاری، کابل‌کشی و شاسی‌کشی

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های جانبی تاسیسات برودتی است. هزینه ساخت شاسی‌های فولادی سنگین برای کندانسورها، خرید متراژ بالای عایق‌های الاستومری مرغوب، کابل‌کشی‌های قدرت و فرمان، و لوله‌کشی درین (تخلیه آب) با لوله‌های PVC، مستقیماً بر بهای تمام‌شده تأثیر می‌گذارند. همچنین خرید و تزریق گاز مبرد در زمان راه‌اندازی اولیه نیز آیتمی مجزا و هزینه‌بر در آنالیز بها محسوب می‌شود.

دستمزد اجرای اکیپ تاسیساتی و پیچیدگی‌های هندسی معماری

دستمزد استادکار تاسیسات برودتی به دلیل تخصصی بودن فرآیندها (مانند جوشکاری نقره و وکیوم سیستم) نسبتاً بالاست. اجرای کانال‌کشی در سقف‌های دارای تداخلات معماری به شدت زمان‌بر است. استفاده از تیم مجرب برای تست ازت، شستشوی سیکل و راه‌اندازی نهایی دستگاه‌ها نیز دستمزد مجزایی نسبت به لوله‌کشی سنتی آب می‌طلبد که تضمین‌کننده عدم سوختن کمپرسور در آینده خواهد بود.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه‌های سرمایشی

در یکی از پروژه‌های اداری، دلیل عدم کارکرد صحیح داکت اسپلیت‌ها و سوختن مکرر کمپرسورها، عدم رعایت محدودیت اختلاف ارتفاع بین یونیت داخلی و خارجی و همچنین عدم اجرای «تله روغن» (Oil Trap) در رایزرهای لوله مسی تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی پروژه با بازطراحی مسیرهای لوله مسی، نصب تله روغن‌های استاندارد و شارژ گاز اصولی، مشکل عدم بازگشت روغن به کمپرسور را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات ترمودینامیکی سیکل تبرید به اندازه برند خود دستگاه اهمیت دارد.

چالش اجرای کانال‌کشی در سقف‌های کاذب با ارتفاع محدود

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در اجرای سیستم‌های داکت اسپلیت، تداخل ابعاد کانال‌های گالوانیزه با تیرهای آویزدار سازه و کاهش شدید ارتفاع مفید معماری است. در پروژه‌های لوکس ما، با استفاده از نرم‌افزارهای مدلسازی سه بعدی (BIM) پیش از اجرا و تبدیل کانال‌های گالوانیزه به کانال‌های از پیش عایق شده پلی‌اورتان (که نیاز به فضای اضافی برای عایق‌پیچی ندارند)، ضمن حفظ حجم هوادهی، ارتفاع سقف کاذب بهینه شده و صدای ناشی از لرزش ورق‌ها به صفر رسید.

مدیریت تله روغن (Oil Trap) و آبریزش فن‌کویل‌ها در پروژه‌های لوکس

یکی دیگر از تجربیات ارزشمند کارگاهی، پیشگیری از فاجعه آبریزش سقف‌های کاذب کناف در اثر گرفتگی لوله‌های درین است. گرد و غبار موجود در هوا با تقطیر رطوبت روی کویل ترکیب شده و به مرور زمان مسیر تخلیه آب (سیفون‌ها) را مسدود می‌کند. مهندسان تاسیسات شرکت صاد با افزایش سایز لوله‌های اصلی درین فراتر از حداقل‌های آیین‌نامه، تعبیه شیب لیزری دقیق و ایجاد دریچه‌های بازدید مهندسی‌شده در زیر سینی درین دستگاه‌ها، امکان سرویس آسان را فراهم کرده و از خسارت به دکوراسیون‌های گران‌قیمت جلوگیری به عمل می‌آورند. این دقت نظرها، تضمین‌کننده دوام و راندمان بالای سیستم‌های سرمایشی ساخته شده توسط این مجموعه است.

سیستم های سرمایشی

با توجه به موقعیت اقلیم جغرافیایی گرم و خشک کشور ایران اغلب ساختمان ها از سیستم کولر آبی استفاده میکنند. راندمان ( نسبت مصرف انرژی به توان خروجی ) کولر آبی بسیار پایین است و در روزهای گرم سال توان خنک کنندگی ساختمان را ندارد. علاوه بر این پوشال کولر آبی محل تجمع و رشد انواع باکتری ها ست که قطعاً سلامت اعضای خانه را تهدید میکند.

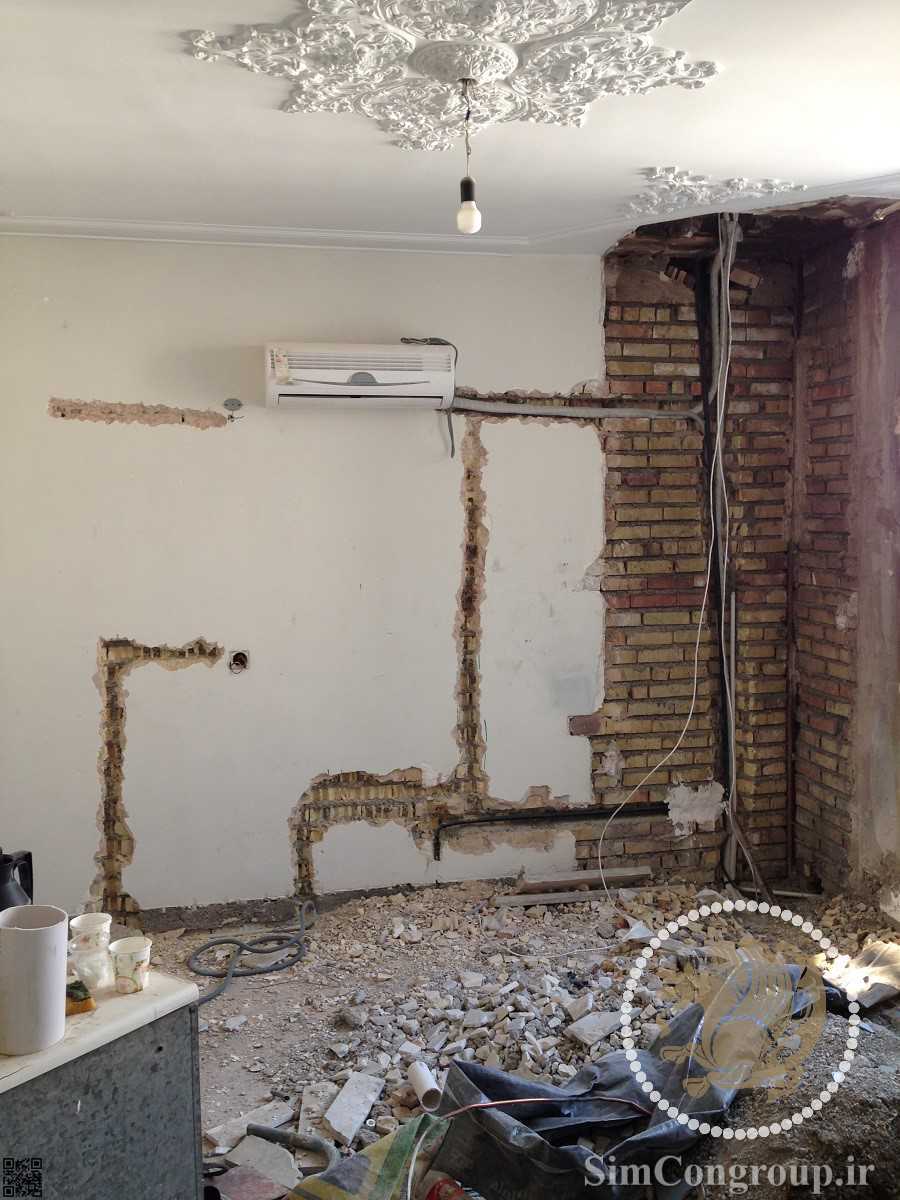

کولر گازی

امروزه جایگزینی کولر آبی با کولر گازی بسیار متداول شده است. از آنجا که کولرهای گازی  به سه دسته کولر های مناسب برای مناطق گرمسیر، معتدل و سردسیر تقسیم میشوند، موقع خرید کولر را متناسب با آب و هوای محل زندگی خود انتخاب نمایید. تکنولوژی اینورتر ( inverter ) یا موتور خطی یکی از مهمترین تکنولوژی های پیشرفته در کولر گازی است. اساس کار این تکنولوژی نگه داشتن دما در شرایط ایده آل بدون نیاز به روشن – خاموش شدن متوالی کمپرسور است. از این رو میزان مصرف برق تا 60% کاهش می یابد. عموماً کولر گازی با تکنولوژی موتور خطی ( اینورتر ) گرانتر از مدل های مشابه میباشد.

همچنین هنگام خرید، توجه به آمپراژ استارت کمپرسور کولر گازی ( آمپری که دستگاه کمپرسور هنگام روشن شدن از فیوز میکشد ) متناسب با برقکشی ساختمان بسیار مهم است. به عنوان سیستمی جایگزین برای کولر گازی سیستم هواساز کانالی ( داکت اسپلیت ) نیز برای سرمایش ساختمان یکی از مدرنترین و به صرفه ترین سیستم های روز دنیاست.

سیستم گرمایش از کف

از دیگر سیستم های گرمایش میتوان به سیستم گرمایش از کف، سیستم گرمایش قرنیزی و هواساز کانالی ( داکت اسپلیت ) اشاره کرد. توجه به این مطلب که سیستم گرمایش از کف دارای زمان پیش گرمایی ۳۶ ساعته می باشد بسیار مهم است. زیرا حذف این زمان برای گرمایش کف منجر به آسیب به سرامیک یا پارکت لمینت یا سنگ ساختمانی کف ساختمان میشود.

برای جلوگیری از این آسیب استارت اولیه سیستم گرمایش از کف در اول فصل سرما با دمای ۲۰ درجه سانتیگراد است. سپس هر ۱۲ ساعت میتوان ۵ درجه سانتیگراد به گرمایش سیستم اضافه کرد. بطوریکه پس از ۳۶ ساعت به دمای ایده آل ۳۵ درجه سانتیگراد برای سیستم گرمایش از کف رسید. همچنین توجه به این مطلب که لوله های سیستم گرمایش از کف در سطح زیرین کف اجرایی کار میشوند ( اصطلاحاً کف خواب میباشند ) هرگونه تغییر در سیستم گرمایش از کف مسلتزم تخریب کف موجود است. همچنین به دلیل عدم استفاده از اتصالات در لوله های کف خواب پس از اتمام کف سازی دیگر نمی توان در کف ساختمان تغییر ایجاد کرد.

داکت اسپلیت

هواساز کانالی یا داکت اسپلیت امروزه به عنوان بهینه ترین سیستم تهویه مطبوع در صنعت ساختمان مورد توجه قرار گرفته است. سیستم کانال کشی داکت اسپلیت در سقف پوششی فایبر سمنت برد قرار میگیرد از این رو کاملاً پوشیده است و در معرض دید قرار نمیگیرد. مزیت اصلی استفاده از سیستم داکت اسپلیت امکان توزیع مناسب و یکنواخت هوا است. همچنین تکنولوژی پیشرفته استفاده شده در سیستم داکت اسپلیت مصرف برق را بهینه کرده و به این جهت بسیار مقرون به صرفه است.

مزایای سیستم داکت اسپلیت

از مزایای سیستم هواساز کانالی داکت اسپلیت میتوان به قابلیت استفاده در واحدهای 5۰ متری تا 150 متری و امکان تهویه چندین فضا تنها با یک دستگاه، عبور تاسیسات دات از زیر سقف کناف و گچ برگ کاهش و بهینه سازی مصرف برق ( دارای گرید A مصرف انرژی ) ، دارای ترموستات اتاقی، قابلیت کنترل کامل گرمایش و سرمایش، کارکرد دستگاه در سه سرعت فن مختلف، امکان نصب در فضاهایی با محدودیت مکانی بدلیل قابلیت نصب در دو حالت در زیر سقف کاذب و ایستاده، حذف کانال‌کشی از پشت بام، ابعاد کوچک، وزن کم و سطح صدا بسیار پایین، قابلیت اتصال به کویل آب گرم جهت تامین گرمایش و اتصال به پکیج و یا موتورخانه مرکزی، تعمیر و نگهداری آسان، قابلیت تامین هوای تازه ( Fresh Air )، مجهز به فیلتر قابل شستشو و فیلتر ضد قارچ اشاره کرد.

همچنین در برخی از موارد کانال کشی کولر آبی قابلیت استفاده در سیستم هواساز کانالی ( داکت اسپلیت ) میباشد. نکته مهمی در مورد کانال کشی داکت اسپلیت باید توجه کرد جلوگیری از خم های غیر ضروری است. زیرا وجود خم در کانال کشی داکت اسپلیت باعث ایجاد سر و صدا در داخل واحد میشود.
