بالابر خانگی

بالابر هیدرولیکی

بالابر هیدرولیکی متشکل از یک سیستم هماهنگ هیدرولیکی ، مکانیکی و الکترونیکی است. اصطلاحاً به سیستم بالابر هیدرولیکی سیستم الکترو – هیدرولیکی با سیستم برقکشی تک فاز یا سه فاز گفته میشود. موتور بالابر هیدرولیکی با توجه به نوع کاربری برای هر دو سیستم تک فاز و یا سه فاز طراحی شده است. موتور سه فاز با توجه به توان بالاتر معمولاً زمانی استفاده میشود که نیاز به قدرت بیشتری از بالابر هیدرولیکی انتظار میرود. به عنوان مثال موتور سه فاز توان حمل 500 کیلوگرم بار را دارد ولی موتور تک فاز معمولاً در منازل و به عنوان بالابر خانگی مورد استفاده قرار میگیرد. قدرت موتور تک فاز در حدود 300 کیلوگرم میباشد. بالابر هیدرولیکی مخصوص فروشگاه‌ها ، رستوران‌ها ، انبارها ، داروخانه‌ها ، بانک‌ها ، بالابر مغازه ، بیمارستان‌ها ، کارخانه‌ها ، بالابر منزل و برای کلیه اماکنی که محدودیت فضا دارند قابل استفاده است. در صورت استفاده از متریال درجه یک و همچنین متعلقات مربوط به ایمنی بالابر مغازه مثل سیستم پاراشوت و یا سیستم فولی کنترل میتوان ادعا کرد که ضریب ایمنی بالابر هیدرولیکی بالاتر از آسانسورهای معمولی است. به عنوان مثال سیستم پاراشوت در زمان پاره شدن کابل های دوگانه و یا چهارگانه که بدترین اتفاق متصور است و تقریباً وقوع آن نزدیک به صفر است از سقوط بالابر جلوگیری میکند. در سیستم پاراشوت بالابر در زمان سقوط حدود 30 تا 40 سانتیمتر پایینتر می آید و کل سیستم قفل میشود. سیستم فولی کنترل و برد نیز حتی بهتر از پاراشوت بالابر هیدرولیکی مخصوصاً بالابر  خانگی یا بالابر مغازه را در مقابل حادثه ایمن میکنند.

مشخصات مهندسی بالابر هیدرولیکی

هر بالابر هیدرولیکی باید دارای مشخصاتی به صورت زیر باشد :

1. دارای ریل آسانسوری  ( T ).
2. افزایش ایمنی سیستم و جلوگیری از خطر سقوط کابین به دلیل استفاده از جک هیدرولیک.
3. افزایش ایمنی و پیشگیری از خطر برق‌گرفتگی به وسیله قرار دادن الکتروموتور غوطه‌ور در مخزن پاور یونیت.
4. حرکت روبه پایین با کمک نیروی ثقلی و موتور خاموش صورت می‌گیرد.
5. دارای کلید استپ اضطراری.
6. استفاده از اتصالات فشار قوی هیدرولیک ( عدم استفاده از لوازم فشار ضعیف ).
7. دارای کنترل فاز و کنترل بار روی مدار فرمان.
8. مجهز به مدار کنترل 12 ولت جهت ایمنی اپراتور ( کلیه میکرو سوئیچ ها و کلیدهای فرمان با برق 24 ولت تغذیه می‌شود ).
9. دارای سیستم فرود اضطراری در صورت قطع برق.
10. سامانه الکترو هیدرولیک ( پاور یونیت ).
11. استفاده از رنگ خودرویی و یا اپوکسی به منظور جلوگیری از پوسیدگی در شرایط مختلف جوی.
12. قطع خودکار در حداقل و حداکثر ارتفاع.
13. قابل کنترل در کلیه ایستگاه‌ها و داخل سکو.
14. برخورداری از حرکت یکنواخت و کم‌صدا.
15. بدون نیاز به چاه آسانسور در صورت لزوم.
16. امکان بهره‌گیری از فضاهای بدون استفاده با کمترین محدودیت ممکن.

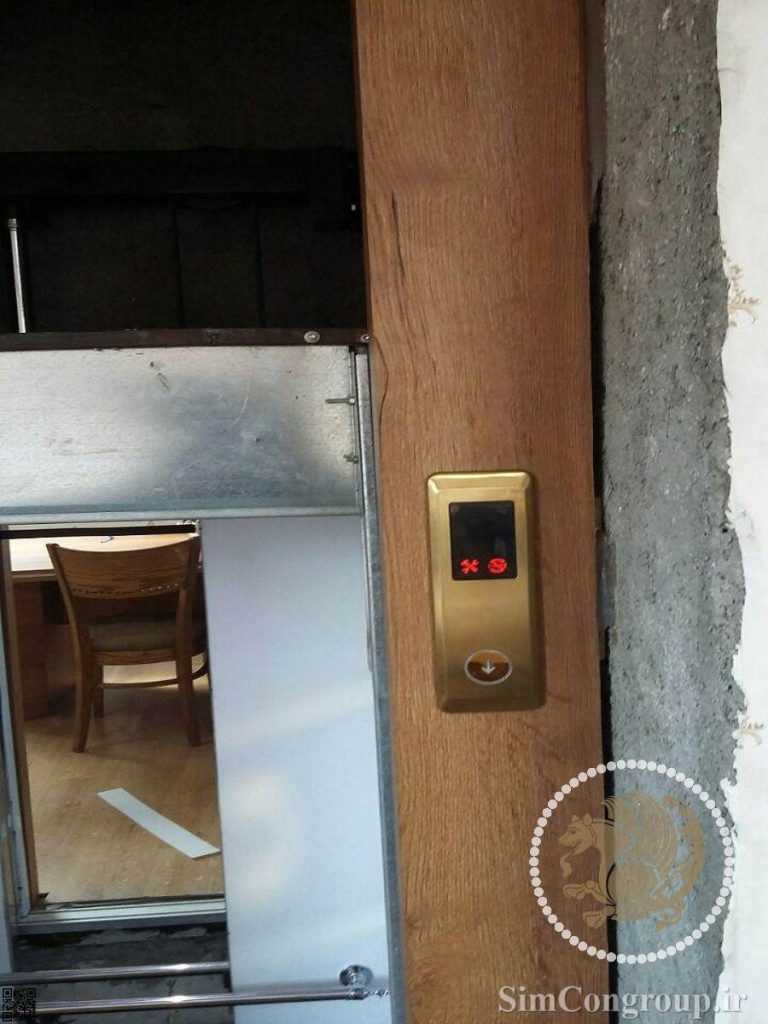

بالابر خانگی هیدرولیکی چیست؟

بالابر خانگی هیدرولیکی یک سامانه پیشرفته مکانیکی و هیدرولیکی جهت جابه‌جایی عمودی مسافر و بار در سازه‌های مسکونی کم‌ارتفاع، خانه‌های دوبلکس و ویلاها است که با انتقال سیال تحت فشار از پاوریونیت به سیلندر و پیستون (جک)، حرکت رفت و برگشتی فوق‌العاده نرم، ایمن و کنترل‌شده‌ای را بدون نیاز به موتورخانه در بالای چاهک ایجاد می‌کند.

نکات مهندسی بالابر خانگی هیدرولیکی

• آماده‌سازی پیت و شاسی‌کشی سازه‌ای: تجربه کارگاهی مهندسان نشان می‌دهد هرگز نباید شاسی بالابر را روی سطح ناهموار، سست یا بدون فونداسیون بتنی تراز اجرا کرد. کیفیت عملکرد دینامیکی بالابر ارتباط مستقیمی با صلبیت لایه زیرین چاهک (Pit) و شاقول بودن ریل‌های راهنما دارد.
• توزیع بارهای استاتیکی و دینامیکی (اتصالات): مهار ریل‌ها و جک به دیواره‌های چاهک باید از طریق بیس‌پلیت‌های مهندسی و انکربولت‌های سازه‌ای باکیفیت صورت گیرد تا نیروهای جانبی و لنگرهای خمشی ناشی از بارگذاری نامتقارن (Eccentric Loading) به طور ایمن به اسکلت سازه منتقل شوند.

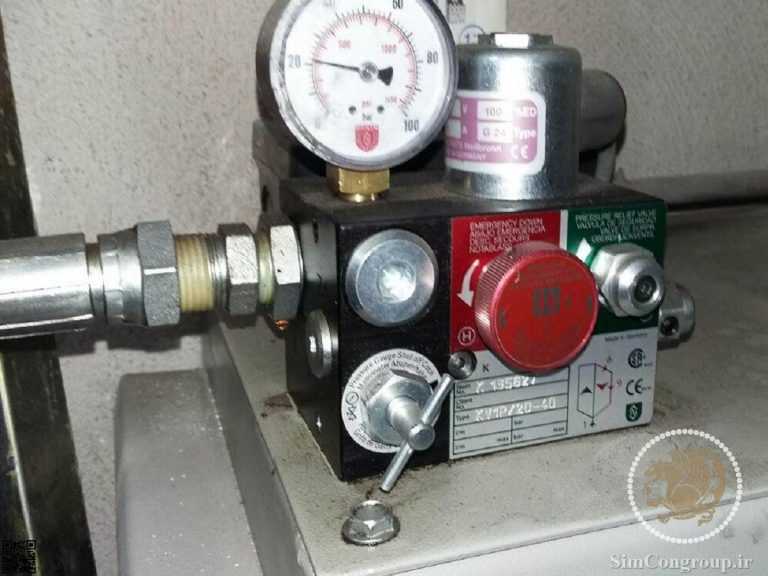

• مدیریت فشار روغن و کالیبراسیون شیرهای کنترل: فشار هیدرولیک مدار الزاما باید توسط شیر فشار‌شکن (Relief Valve) متناسب با حداکثر ظرفیت نامی تنظیم شود. افزایش ناگهانی فشار یا دمای روغن، خواص ویسکوزیته سیال را مختل کرده و سبب افت راندمان حجمی پمپ و ایجاد ضربه‌های هیدرولیکی (قوچ) در سیستم می‌گردد.

تحلیل جامع استانداردها و آیین‌نامه‌های بالابر خانگی هیدرولیکی در صنعت ساختمان

بالابر خانگی هیدرولیکی به عنوان یکی از المان‌های نوین و کاربردی در تسهیل دسترسی عمودی سازه‌ها، نیازمند رعایت دقیق الزامات مهندسی و آیین‌نامه‌های ملی و بین‌المللی است. این ضوابط نقش نقشه‌راهی علمی را برای تضمین کیفیت قطعات مکانیکی، پایداری سازه چاهک و عملکرد بهینه مدار هیدرولیک ایفا می‌کنند. جدول فوق، مجموعه‌ای یکپارچه از مراجع قانونی و دستورالعمل‌های کنترل کیفی را در قالب ساختار اجزای محرک بالابر به نمایش می‌گذارد. در این بخش، کلیدی‌ترین ابعاد مهندسی این کدها را با دیدگاهی تخصصی واکاوی می‌کنیم.

نقش مبحث پانزدهم مقررات ملی ساختمان در تضمین کیفیت مصالح و ابعاد

مبحث پانزدهم مقررات ملی به عنوان مرجع قانونی و حاکمیتی در طراحی سیستم‌های جابه‌جایی عمودی ساختمان، نقش حیاتی در تعیین ابعاد هندسی دقیق چاهک، پیت و فضاهای بالاسری (Overhead) بالابر خانگی هیدرولیکی دارد. این مبحث تضمین می‌کند که ابعاد در نظر گرفته شده با بارهای نامی همخوانی داشته و پایداری سازه‌ای اسکلت آهن‌کشی در برابر بارهای مرده و زنده به طور کامل تامین شود. انحراف از مفاد این مبحث منجر به رد تاییدیه پایان کار ساختمان و بروز عدم هم‌راستایی در ریل‌های متحرک سیستم خواهد شد.

استاندارد ملی ایران شماره ۱-۶۳۰۳ و تعیین مشخصات سیستم هیدرولیک

این استاندارد تخصصی، پایه و اساس ارزیابی‌های ایمنی بازرسان در حوزه تجهیزات هیدرومکانیکی بالابرها است. به عنوان مبنا، مشخصات ابعادی سیلندر، محاسبات تنش تسلیم پیستون و رفتار اجزای صلب شاسی در این مدرک به دقت فرموله شده‌اند. کنترل دقیق این پارامترها و انجام آزمون‌های فشار استاتیکی و دینامیکی بر این اساس، مانع از افت کیفیت عملکردی سیستم در شرایط بارگذاری حداکثری شده و هماهنگی کامل بالابر با شرایط اقلیمی و دمایی سازه را به همراه دارد.

وظیفه استانداردهای بین‌المللی در تضمین کیفیت مواد و اجرایی

استانداردهای بین‌المللی نظیر EN 81-20 و ASME A17.1، مراجع اصلی طراحی قطعات حساس مانند بلوک شیرهای کنترل (Valve Block) و جک‌های هیدرولیکی تلسکوپی هستند که پایداری کل پلتفرم را هدایت می‌کنند. این کدها تضمین می‌کنند که آلیاژهای به کار رفته در ساخت جک فاقد هرگونه ناپیوستگی متالورژیکی بوده و سیستم در برابر نوسانات شدید دبی سیال مقاومت عالی نشان دهد. اعمال این ضوابط در فاز مهندسی معکوس و تولید، مستقیماً ضریب اطمینان خستگی قطعات را افزایش می‌دهد.

اهمیت استاندارد ملی برای اتصالات و لوله‌های فشار قوی هیدرولیک

شلنگ‌های هیدرولیکی به عنوان شریان‌های اصلی انتقال انرژی در بالابر خانگی هیدرولیکی، باید بر اساس استانداردهای بین‌المللی فشار بالا تولید و تست شوند. هرگونه ضعف در لایه‌های سیمی بافته‌شده درون شلنگ یا عدم پرس صحیح اتصالات (Fittings)، لایه مرزی سیال را دچار گسیختگی کرده و ریسک سقوط کابین یا تخلیه ناگهانی مخزن روغن را به شدت بالا می‌برد. استانداردهای ملی اتصالات هیدرولیک، تضمین‌کننده مقاومت کششی و برشی این المان‌های منعطف در شرایط استارت ناگهانی موتور هستند.

نگاهی مهندسی به روغن هیدرولیک گرید 46/68

روغن هیدرولیک گرید 46/68 پرمصرف‌ترین سیال انتقال قدرت در سیستم بالابر خانگی هیدرولیکی است که به دلیل تعادل ویسکوالاستیک، پایداری حرارتی فوق‌العاده و شاخص گرانروی بالا شناخته می‌شود. استانداردهای کنترلی و آزمون‌های آزمایشگاهی متعدد روی این سیال، جایگاهی بنیادی در تضمین دوام کارکرد پمپ و عمر مفید پکینگ‌های جک ایفا می‌کنند.

طبقه‌بندی بر اساس درجه ویسکوزیته و اهمیت آن در کارکرد بالابر

گرانروی روغن‌های هیدرولیک متداول در دمای ۴۰ درجه سانتی‌گراد ارزیابی می‌شود که سختی حرکت سیال در لوله‌ها را تعریف می‌کند. این پارامتر فاکتور اصلی در پایداری حرکت کابین بالابر خانگی هیدرولیکی… روغن‌های با ویسکوزیته بالاتر (مانند گرید ۶۸) در فصول گرم سال مقاومت لایه‌ای بهتری داشته و مانع از پدیده فرار روغن از فواصل میکرونی پمپ می‌شوند، اما در سرمای شدید ممکن است سبب کندی حرکت اولیه شوند. در مقابل، گرید ۴۶ برای اقلیم‌های سردتر انعطاف‌پذیری روان‌تری به همراه دارد که رفتار آن توسط استانداردهای ASTM D445 و ISO 3448 به طور کامل کالیبره می‌شود.

بهترین آزمون‌های کنترل کیفیت: شاخص ویسکوزیته, نقطه اشتعال و پایداری حرارتی

سنجش شاخص گرانروی (Viscosity Index) روغن، معیاری از مقاومت سیال در برابر تغییرات شدید دمایی کارگاه یا موتورخانه است که کلید اصلی پایداری لولینگ (هم‌ترازی) بالابر است. آزمون نقطه اشتعال (Flash Point) نیز از الزامات مراجع آتش‌نشانی جهت ایمنی در زمان کارکرد طولانی پاوریونیت است. پایداری حرارتی و مقاومت در برابر ایجاد کف (Anti-foaming) از دیگر ویژگی‌های مهندسی سیال است که مانع از ایجاد حباب‌های هوا و لرزش‌های میکرونی کابین در حین حرکت عمودی می‌شود.

آزمون‌های پیرشدگی کوتاه‌مدت و بلندمدت و تاثیر آن بر دوام بالابر

آزمون‌های شبیه‌سازی پیرشدگی اکسیداتیو (TOST) برای ارزیابی میزان تشکیل لجن و اسیدی شدن روغن هیدرولیک در طول زمان کارکرد بالابر به کار می‌روند. پیرشدگی سیال سبب ایجاد ذرات صمغی شده که منجر به گرفتگی اوریفیس شیرهای کنترل و آسیب به آب‌بندهای پلیمری جک خواهد شد. انجام دوره‌ای این آزمایش‌ها و فیلتراسیون میکرونی سیال تحت نظارت واحدهای مهندسی در گروه ساختمانی سیمرغ، عمر مفید قطعات پاورپک را تضمین و هزینه‌های تعمیرات را به حداقل می‌رساند.

راهنمای جامع بالابر خانگی هیدرولیکی (ضوابط مبحث پانزدهم و نشریات فنی)

برای اجرای یک سامانه بالابر بدون نقص، انتخاب پاوریونیت سایلنت با موتور غوطه‌ور در روغن (Submerged Motor) متناسب با محاسبات ترافیکی ساختمان الزامی است. ضوابط فنی بر تمیز بودن کامل مخزن، استفاده از لوله‌های مانیسمان خم‌کاری شده بدون جوش‌کشی در مسیرهای پرفشار، و نصب شیر ایمنی پاراشوت در نزدیک‌ترین نقطه به گلویی جک تاکید دارند. گروه ساختمانی سیمرغ با تسلط بر این کدهای طراحی، کل فرآیند مهندسی، تامین و نصب بالابرهای هیدرولیکی را مطابق بالاترین معیارهای صنعت ساختمان کشور تضمین می‌کند.

جمع‌بندی و راهنمای مهندسی برای انتخاب و استفاده بهینه از بالابر خانگی هیدرولیکی

تحلیل علمی و اجرای دقیق کدهای مهندسی بالابر خانگی هیدرولیکی پایه اصلی تحقق یک سیستم جابه‌جایی امن، بی‌صدا و اقتصادی در سازه‌ها است. از انتخاب دقیق نوع جک (مستقیم یا غیرمستقیم با سیستم دو به یک) بر اساس محدودیت پیت، کنترل کیفیت سیال هیدرولیک با آزمون‌های استاندارد، تا رعایت قواعد آهن‌کشی چاهک، همه باید تحت نظارت مهندسین مجرب سازه انجام شوند. پروژه‌های متعدد ساختمانی شرکت صاد گواهی بر این رویکرد علمی است که آسیب‌های ناشی از لرزش، نشت روغن و عدم تاییدیه استاندارد را کاملاً مرتفع می‌سازد.

مزایای بالابر خانگی هیدرولیکی

1. حرکت نرم، بی‌صدا و امنیت هیدرومکانیکی فوق‌العاده

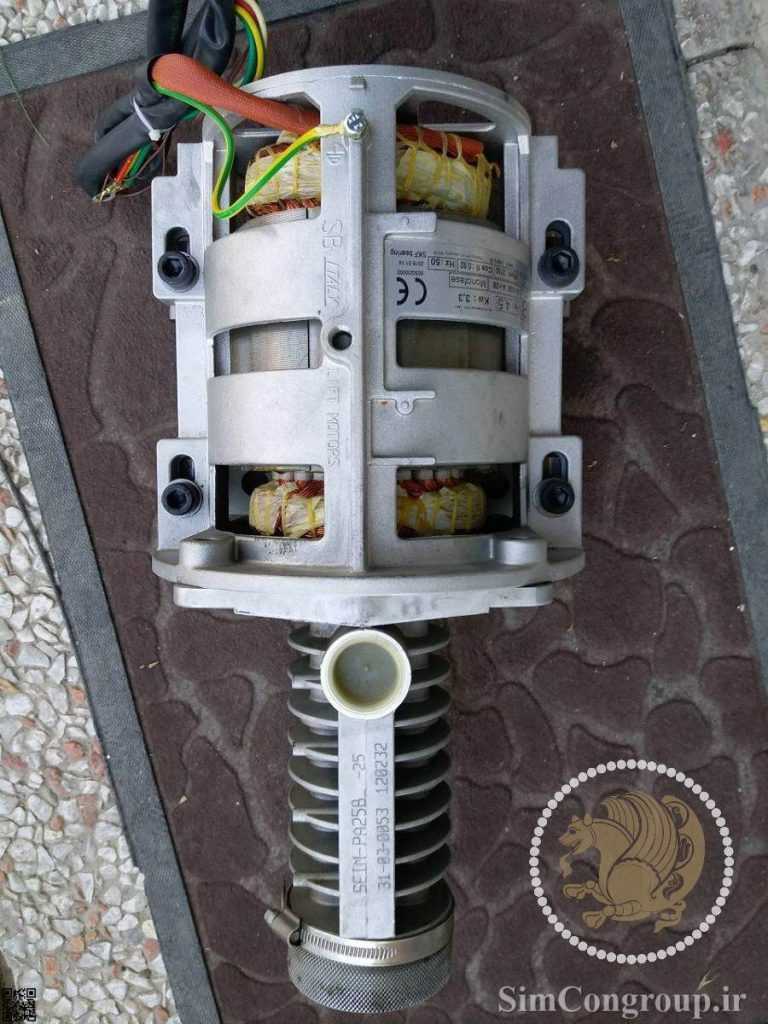

• بالابر خانگی هیدرولیکی به دلیل بهره‌گیری از جک‌های هیدرولیکی و موتورهای غوطه‌ور در روغن، حرکت عمودی بسیار نرم، بدون لرزش اولیه (Jerk) و بی‌پالس را ارائه می‌دهد که دوام بلندمدت اتصالات ساختمانی را حفظ می‌کند. این مکانیزم ذاتی مانع از سقوط ناگهانی کابین شده و بالاترین سطح ضریب ایمنی را در سازه‌های مسکونی پدید می‌آورد.

2. عدم نیاز به موتورخانه در بالا و کاهش بارهای سازه‌ای

• یکی از مزایای سازه‌ای بالابر خانگی هیدرولیکی، حذف کامل اتاقک موتورخانه در پشت‌بام است. تمام بارهای ثقلی ناشی از وزن کابین و مسافران مستقیماً به کف چاهک و پی ساختمان منتقل می‌شوند که این امر گشتاورهای خمشی بالای ستون‌های مجاور پشت‌بام را حذف کرده و طراحی سازه را اقتصادی‌تر می‌کند.

3. انعطاف‌پذیری ابعادی بالا و مناسب برای فضاهای محدود

• با توجه به ساختار مینیمال سیستم محرک هیدرولیک، این بالابرها به حداقل فضای عرضی و عمقی در چاهک نیاز دارند و می‌توان آنها را در فضاهای مرده ساختمان، میان چشم پله‌ها یا در نماهای شیشه‌ای با کمترین تخریب سازه‌ای اجرا نمود. این انعطاف، دست معماران را در طراحی پلان کاملاً باز می‌گذارد.

4. قابلیت نجات اضطراری ساده و کارآمد در زمان قطع برق

• در صورت قطع ناگهانی جریان برق، بالابر خانگی هیدرولیکی نیازی به سیستم‌های گران‌قیمت UPS برقی برای حرکت به سمت بالا ندارد؛ بلکه با باز شدن ایمن یک شیر برقی ۱۲ یا ۲۴ ولت DC توسط باتری بک‌آپ، روغن جک به آرامی به مخزن بازگشته و کابین با نیروی ثقلی خود به نزدیک‌ترین طبقه هم‌کف رسیده و مسافران تخلیه می‌شوند.

معایب بالابر خانگی هیدرولیکی

1. حساسیت به تغییرات دمای محیط و نوسان ویسکوزیته روغن

• یکی از محدودیت‌های فنی بالابر خانگی هیدرولیکی، آسیب‌پذیری رفتار سیال آن در برابر تغییرات شدید دمای موتورخانه است که منجر به تغییر ویسکوزیته روغن می‌شود. تکرار چرخه‌های سرمای شدید می‌تواند سرعت حرکت را کاهش داده و در گرمای بالا سبب افت تراز توقف (Leveling) کابین در طبقات گردد.

2. امکان نشت روغن در صورت اجرای نامناسب یا استفاده از پکینگ‌های ضعیف

• در صورت عدم رعایت دقیق تولرانس‌های ساخت شفت جک و استفاده از آب‌بندهای پلیمری کم‌کیفیت، سیستم دچار پدیده فرار سیال و نشتی مایع هیدرولیک به کف پیت می‌شود. این نقص علاوه بر آلودگی‌های محیطی، فشار هیدروستاتیک مدار را کاهش داده و راندمان کلی بالابر را زایل می‌سازد.

3. محدودیت در سرعت جابه‌جایی و کورهای حرکتی بلند

• محدوده سرعت استاندارد در سیستم‌های بالابر خانگی هیدرولیکی عموماً بین ۰.۱۵ تا ۰.۳ متر بر ثانیه است که برای برج‌ها و ساختمان‌های بلندمرتبه کاربردی نیست. همچنین طراحی جک‌ها برای ارتفاع‌های بسیار بلند نیازمند هزینه‌های گزاف، قطر سیلندر بسیار بالا و حفر چاه‌های عمیق زیر پیت (در روش مستقیم) است.

4. آلودگی صوتی موضعی یا بوی روغن در صورت عدم ایزولاسیون پاوریونیت

• فرآیند استارت الکتروموتور و کارکرد پمپ اسکرو یا دنده‌ای در زمان صعود، بخارات میکرونی روغن و بوی خاصی را ایجاد می‌کند. در صورت عدم هوابندی دقیق درب پاوریونیت و تعبیه نشدن سیستم تهویه مناسب در محل استقرار پاورپک، این بو و صدای موضعی می‌تواند در فضاهای بسته مسکونی آزاردهنده باشد.

روغن و اجزای محرک مورد استفاده در بالابر خانگی هیدرولیکی

انتخاب مهندسی قطعات و سیال عامل در عملکرد نهایی بالابر خانگی هیدرولیکی نقش تعیین‌کننده‌ای دارد و باید کاملاً متناسب با ظرفیت باربری و شرایط دمایی سازه طراحی شود. انواع متعددی از پمپ‌ها و شیرهای هیدرولیک در بازار مهندسی وجود دارند، اما دو گرید سیال مرسوم برای کارکرد روان به ترتیب روغن هیدرولیک ISO VG 46 و روغن هیدرولیک ISO VG 68 هستند که بر اساس رفتار حرارتی و ضریب لزجت دینامیکی انتخاب می‌شوند.

روغن گرید ۶۸ که دارای لزجت بالاتر و به عبارتی پایداری فیلم روغن بیشتری است، برای پروژه‌های واقع در مناطق گرمسیر و نیمه‌گرمسیر ایران که دماهای بالای موتورخانه پدیده‌ای رایج است، ترجیح داده می‌شود. در این شرایط، مقاومت سیال در برابر پدیده نازک‌شدن لایه روغن اهمیت بالایی دارد؛ زیرا فشارهای هیدروستاتیک بالا ناشی از بارگذاری نامی کابین همراه با حرارت محیطی می‌توانند باعث تخریب سریع پکینگ‌ها و پدیده کاویتاسیون در پمپ شوند. به همین دلیل روغن ۶۸ با نقطه ریزش مناسب، گزینه‌ای پایدار برای جلوگیری از لرزش ناشی از داغ شدن سیال است.

در مقابل، روغن گرید ۴۶ به دلیل ساختار روان‌تر و گرانروی کمتر در دماهای پایین، توانایی فوق‌العاده‌ای در مقابله با سفت شدن سیال در مناطق سردسیر و کوهستانی دارد. در دماهای پایین، خاصیت ویسکوالاستیک این روغن اجازه می‌دهد پمپ اسکرو بدون تحمیل بار اضافی (Overload) به الکتروموتور، دبی یکنواخت را به سیلندر ارسال کند و از پدیده خفگی پمپ جلوگیری شود. بنابراین در مناطقی که چرخه‌های فصلی یخبندان حاکم است، استفاده از روغن ۴۶ بهبود پایداری حرکت و هم‌ترازی دقیق کابین را تضمین می‌کند.

علاوه بر گرید سیال، فرآیند ماشین‌کاری دقیق شفت جک، آب‌بندی پیستون و آلیاژ بدنه سیلندر از عوامل تاثیرگذار بر توانایی ایجاد پیوند صلب مکانیکی و مهار بارهای کمانشی است. گروه ساختمانی سیمرغ با تکیه بر دانش فنی تیم مکانیک و سازه خود (تحت هدایت تخصص علمی دکتری سازه) و بر اساس استانداردهای بین‌المللی، بهینه‌ترین کانفیگ پاوریونیت و جک را برای هر پروژه مسکونی هماهنگ با طراحی سازه انجام می‌دهد؛ این رویکرد علمی طول عمر مفید قطعات را مضاعف و هزینه‌های نگهداری را به طور چشمگیری کاهش می‌دهد.

اهمیت کیفیت جک و شلنگ‌های هیدرولیک

سیلندر و پیستون (جک) همراه با شلنگ‌های فشار قوی در سیستم بالابر خانگی هیدرولیکی، علاوه بر نقش انتقال قدرت، مسئولیت مهار بارهای استاتیکی و دینامیکی مسافران را بر عهده دارند. یک مجموعه هیدرولیکی استاندارد باید دارای مشخصات کیفی بسیار دقیقی باشد که تاثیر مستقیمی بر ایمنی و دوام کل سازه متحرک دارد:

• پوشش کروم سخت پیستون و سنگ‌زدگی دقیق داخلی: شفت جک باید دارای پوشش کروم با ضخامت استاندارد و یکنواخت باشد تا از هرگونه سایش پکینگ‌ها، زنگ‌زدگی و ایجاد خراش‌های میکرونی فرار روغن جلوگیری شود.
• ساختار چندلایه شلنگ‌ها با بافت سیمی فولادی: شلنگ‌ها باید دارای تاییدیه فشار کاری (Working Pressure) حداقل دو برابر حداکثر فشار کاری سیستم بر اساس استانداردهای SAE باشند تا در برابر ضربه‌های استارت پمپ تاب‌آوری داشته باشند.
• عاری بودن سیال و قطعات از آلودگی‌های میکرونی: وجود هرگونه پلیسه، گرد و خاک یا ذرات فلزی ناشی از تراش‌کاری در مدار، سوپاپ‌های شیر کنترل بلوک را قفل کرده و زوال زودهنگام پمپ اسکرو را به همراه خواهد داشت؛ لذا فرآیند فلاشینگ اولیه مدار الزامی است.
• مقاومت در برابر کمانش سازه‌ای (Buckling Resistance): لوله سیلندر و شفت جک باید بر اساس فرمول‌های ستون‌های لاغر (اویلر) محاسبات پایداری تحت بار محوری را پاس کنند تا در حداکثر کورس حرکتی دچار اعوجاج یا خمیدگی نشوند.

بی‌توجهی به این مشخصات متالورژیکی و هیدرولیکی در بسیاری از کارگاه‌ها باعث مشکلاتی همچون پدیده پله‌پله حرکت کردن کابین (Stick-Slip)، بریدن شلنگ‌ها و تخلیه ناگهانی روغن می‌شود که ترمیم مجدد آن نیازمند هزینه‌های سنگین و توقف طولانی‌مدت دستگاه خواهد بود.

مراحل گام به گام اجرای بالابر خانگی هیدرولیکی

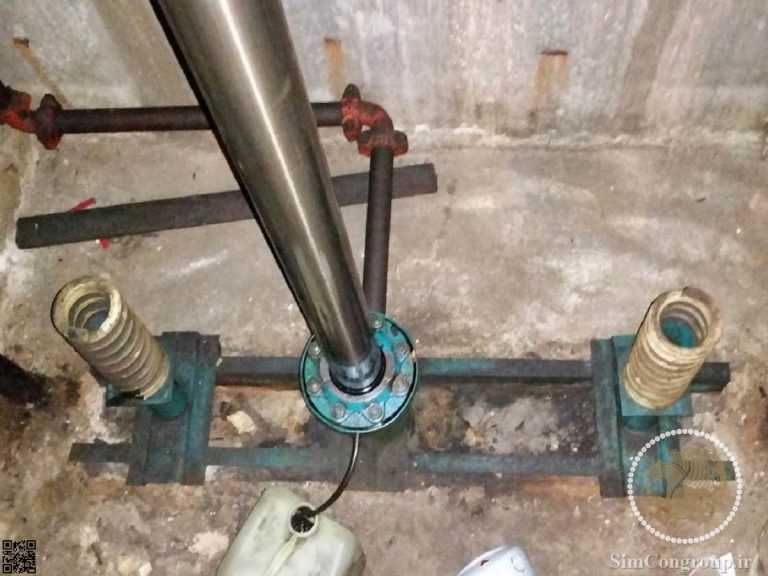

1. آماده‌سازی پیت (چاهک) و آهن‌کشی سازه‌ای

• اولین و حیاتی‌ترین گام، پاک‌سازی کامل پیت از هرگونه رطوبت، گرد و خاک و اجرای اندود آب‌بند است. کف پیت باید کاملاً بتن‌ریزی و تراز شده و صفحات اتصال لنگرها کاشته شوند. سپس کلاف‌بندی و شاسی‌کشی آهن‌کشی چاهک با پروفیل‌های استاندارد (مانند ناودانی یا قوطی) جهت ایجاد بستر استقرار ریل‌ها اجرا می‌گردد.

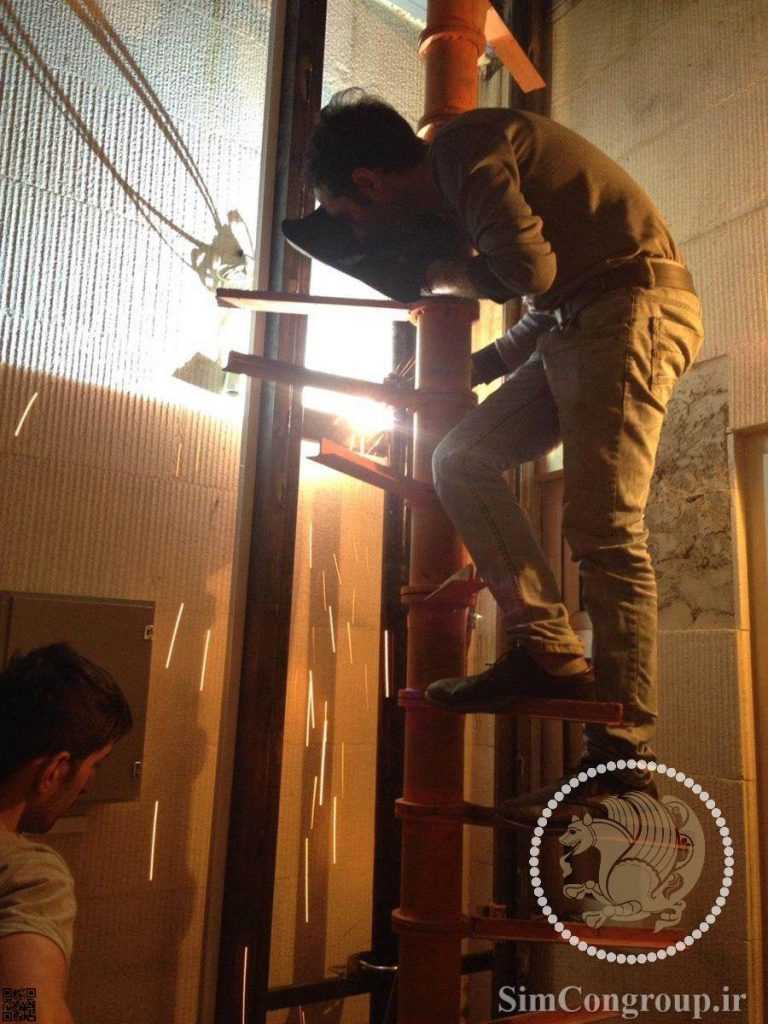

2. نصب و شاقول‌سازی ریل‌های راهنما و استقرار جک

• پس از تکمیل آهن‌کشی، ریل‌های هادی کابین (T-Rails) با دقت بالایی توسط ساعت ریل و شاقول‌های مهندسی نصب و براکت‌بندی می‌شوند. بلافاصله جک هیدرولیک (به صورت مستقیم از زیر، مستقیم از کنار یا غیرمستقیم با فلکه) در موضع دقیق خود مستقر شده و تراز عمودی شفت آن با تولرانس‌های میلی‌متر تثبیت می‌شود.

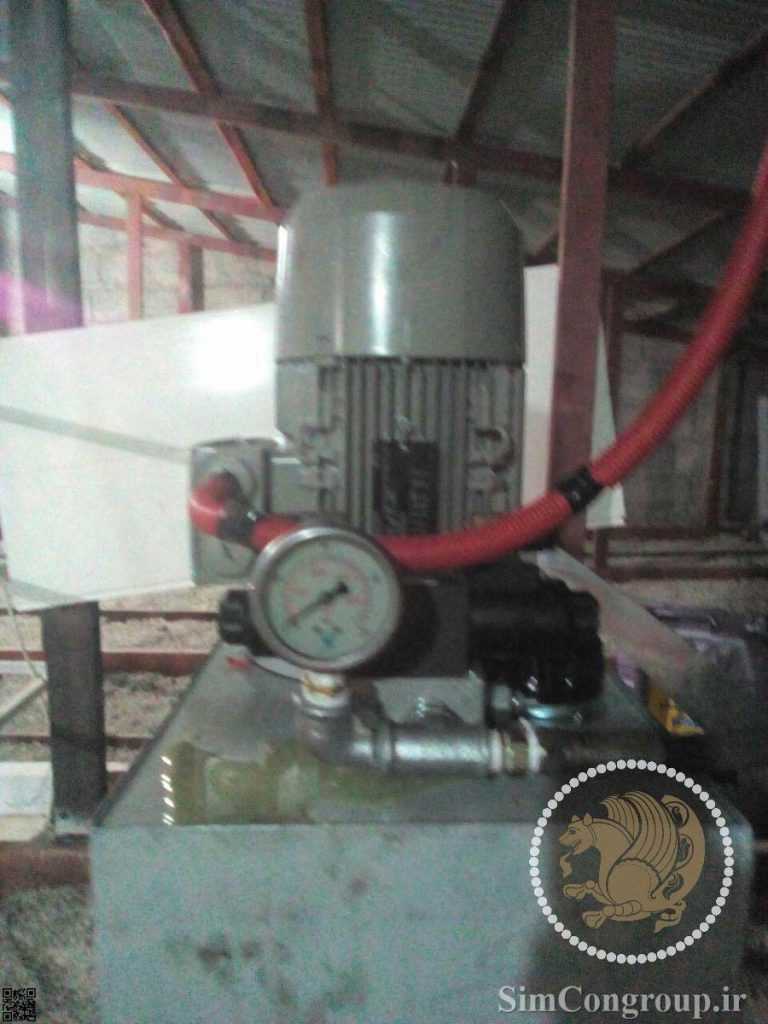

3. استقرار پاوریونیت و سیم‌کشی تابلو فرمان

• مخزن پاوریونیت در محل موتورخانه یا فضای پیش‌بینی شده در مجاورت چاهک قرار گرفته و با روغن هیدرولیک استاندارد پر می‌شود. لوله‌کشی‌های فشار قوی مانیسمان و شلنگ‌های انعطاف‌پذیر مابین شیر کنترل پاوریونیت و گلویی جک متصل می‌گردند. هم‌زمان تابلو فرمان میکروکنترلری (با سیستم کارکرد ۳ فاز یا تک فاز اینورتردار کیفیت درجه یک) نصب و سنسورهای طبقات سیم‌کشی می‌شوند.

4. مونتاژ کابین (کارسِت) و کالیبراسیون شیرهای کنترل هیدرولیک

• در گام نهایی، شاسی حامل کابین (کارسِت) روی کفشک‌های ریل سوار شده و به جک یا سیم‌بکسل‌های متصل به جک کوپل می‌شود. کابین یا کفی بالابر بر روی کارست مونتاژ می‌گردد. سپس تست‌های بارگذاری انجام شده و پیچ‌های تنظیم سرعت (شامل شیرهای سرعت تند، کند، شتاب اولیه و استاپ) روی بلوک هیدرولیک کالیبره می‌شوند تا بالابر خانگی هیدرولیکی حرکتی بدون لرزش را ثبت کند.

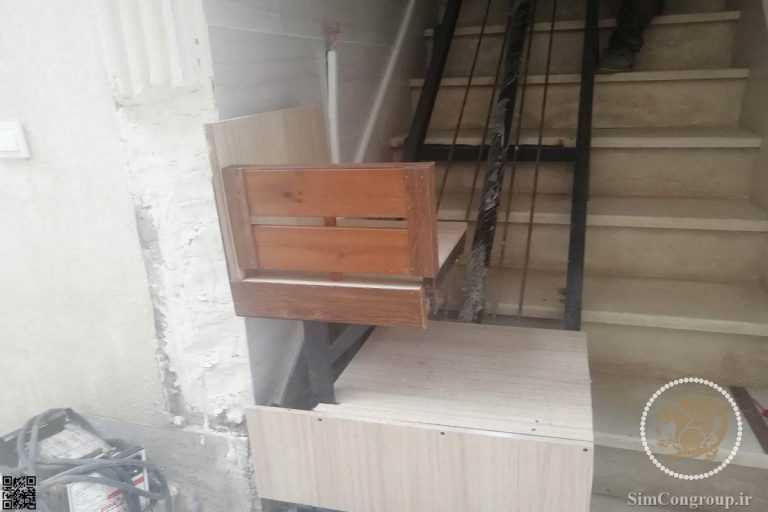

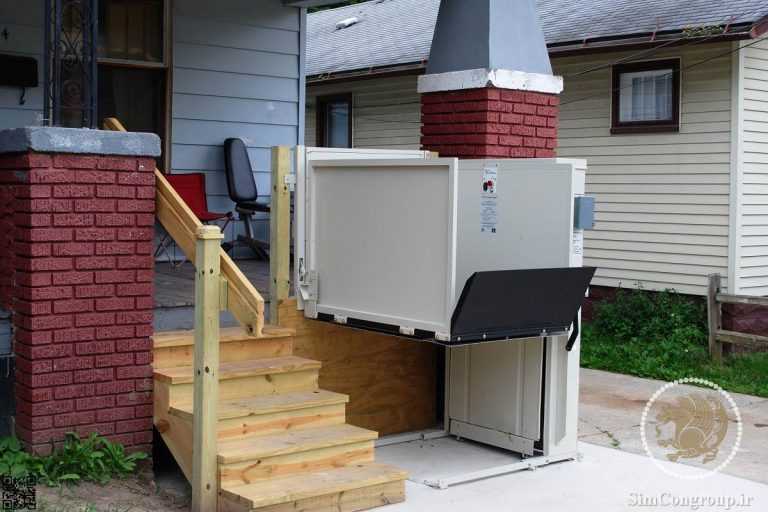

بالابر خانگی چیست؟

بالابر خانگی به دو روش بالابر هیدرولیکی و یا بالابر کششی میتواند ساخته و نصب شود. در هر دو سیستم مذکور یک قاب فولادی که معمولاً از پروفیل قوطی 10 در 4 به عنوان فریم کار ساخته میشود. قاب فولادی بر روی زمین با استفاده از صفحه ستون فولادی که با بولت کاملاً در بتن قفل شده است قرار میگیرد. البته در صورتی که بار بر روی بالابر کم و در حد 300 کیلوگرم باشد نیازی به صفحه ستون نیست و پروفیل قوطی بالابر خانگی مستقیم به یک کف مستحکم با پیچ و رولپلاک فولادی متصل میشود. همچنین قاب فولادی باید کاملاً به اسکلت اصلی ساختمان متصل شود و اصطلاحاً ساپورت گیری شود.

متعلقات سیستم بالابر خانگی هیدرولیکی

بالابر خانگی هیدرولیکی متشکل از مجموعه سیستم های زیر است که به اختصار بیان شده است :

1. فریم فولادی با پروفیل قوطی 10 در 4.
2. کابل فولاد نرم نمره 8 یا 10.
3. جک تمام کروم و شفت و غلاف جک فولادی.
4. الکترو موتور تک فاز یا سه فاز.
5. ریل فولادی T5 و یا T9.
6. شلنگ دولایه هیدرولیکی.
7. تابلو فرمان برد دار.
8. کفی ام دی اف.
9. سایر متعلقات بالابر خانگی هیدرولیکی که تخصصی هستند.

متعلقات سیستم بالابر خانگی کششی

بالابر خانگی کششی متشکل از مجموعه سیستم های زیر است که به اختصار بیان شده است :

1. فریم فولادی با پروفیل قوطی 10 در 4.
2. ریل فولادی نورد سرد T5 یا T9.
3. تابلو فرمان برد دار به همراه کنترل فاز و میکروسوئیچ.
4. الکتروموتور فلنج دار.
5. گیربکس کتابی فلنج دار.
6. قرقره و شفت.
7. سیم بکسل نمره 8 فولاد نرم.
8. سایر متعلقات بالابر خانگی کششی که تخصصی هستند.

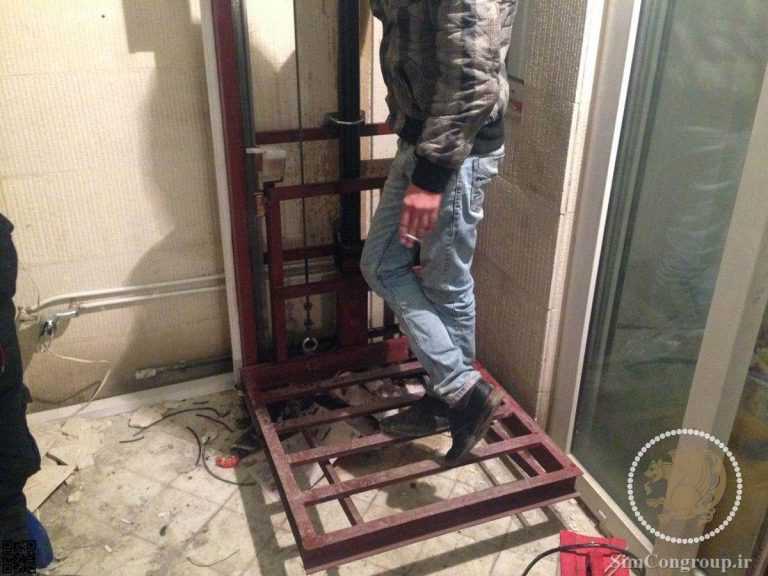

بالابر خانگی هیدرولیکی در با ابعاد یک متر در یک متر ساخته میشود. این ابعاد با توجه به حداقل فضای لازم برای سوار شدن یک فرد درشت اندام و یا دو فرد با اندام متوسط محاسبه شده است. در نتیجه حداقل فضای لازم برای ساخت و نصب بالابر با کابین آسانسور حداقل یک متر در یک متر و یا به عبارت مهندسی یک متر مربع نیاز است. با توجه به اینکه ستون های فولادی و متعلقات بالابر حدود 20 سانتی متر از فضا را در بر میگیرد در نتیجه برای کفی بالابر حدود 75 سانتی متر را میتوان برآورد کرد. همین ابعاد را نیز میتوان برای فضای لازم بالابر خانگی کششی نیز در نظر گرفت.

بالابر مغازه

بالابر مغازه در فروشگاه هایی که دارای بالکن هستند و یا مغازه های دو طبقه استفاده میشود. با توجه به ارتفاع کم استفاده از سیستم بالابر هیدرولیکی مناسبتر و مقرون به صرفه تر است. بالابر مغازه با توجه به ظرفیت مورد نیاز مشتری طراحی و ساخته میشود. البته تحمل وزن 300 کیلوگرم برای بالابر مغازه بهترین انتخاب است. همچنین با توجه به یک قانون نانوشته عجیب در اکثر مغازه های ایرانی حفره یک متر در یک متر ساخته شده است که بسیار مناسب برای ابعاد بالابر مغازه است.

متعلقات سیستم بالابر مغازه

برای ساخت بالابر مغازه با ارتفاع 4 متر معمولاً از سیستم بالابر هیدرولیکی با مشخصات زیر استفاده میشود :

1. الکتروموتور 2 اسب.

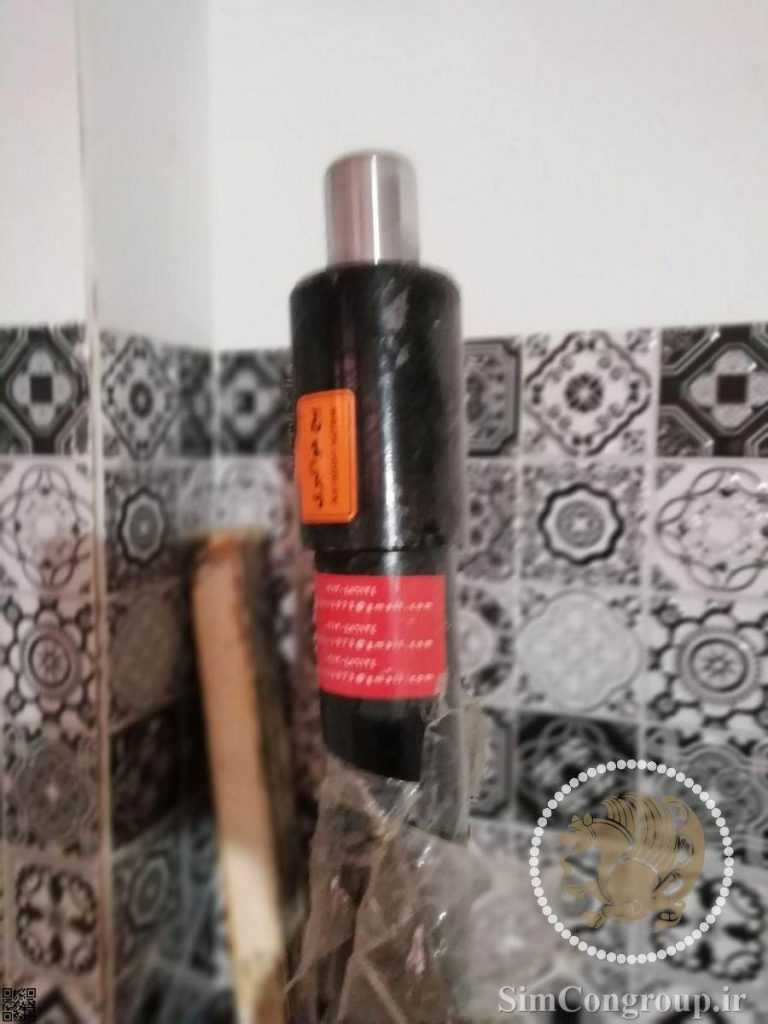

2. جک کروم و شفت 40 سانتیمتری.
3. قاب فولادی با پروفیل قوطی 10 در 4.
4. ریل T5.
5. سایر متعلقات بالابر مغازه هیدرولیکی.

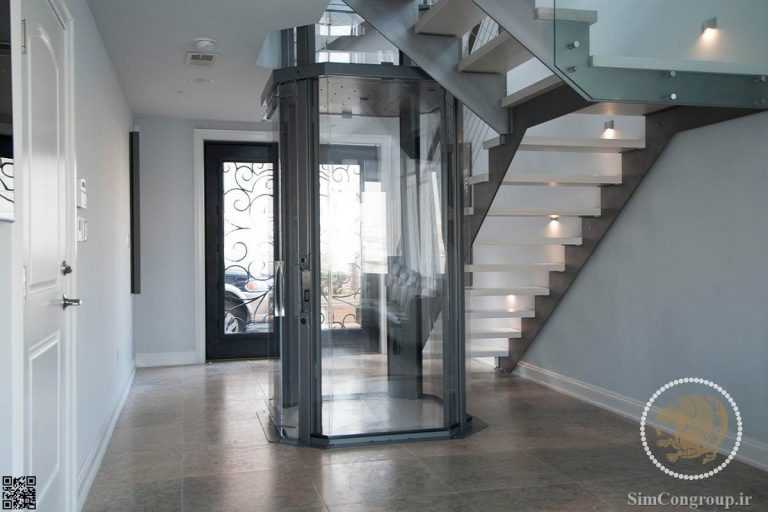

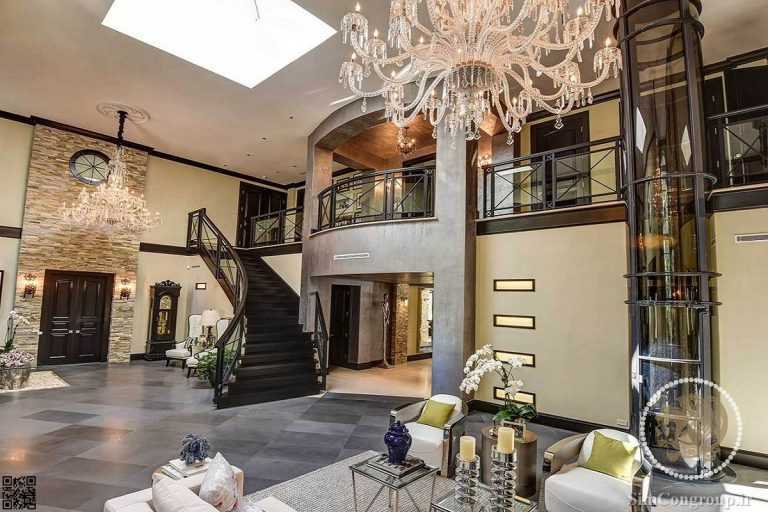

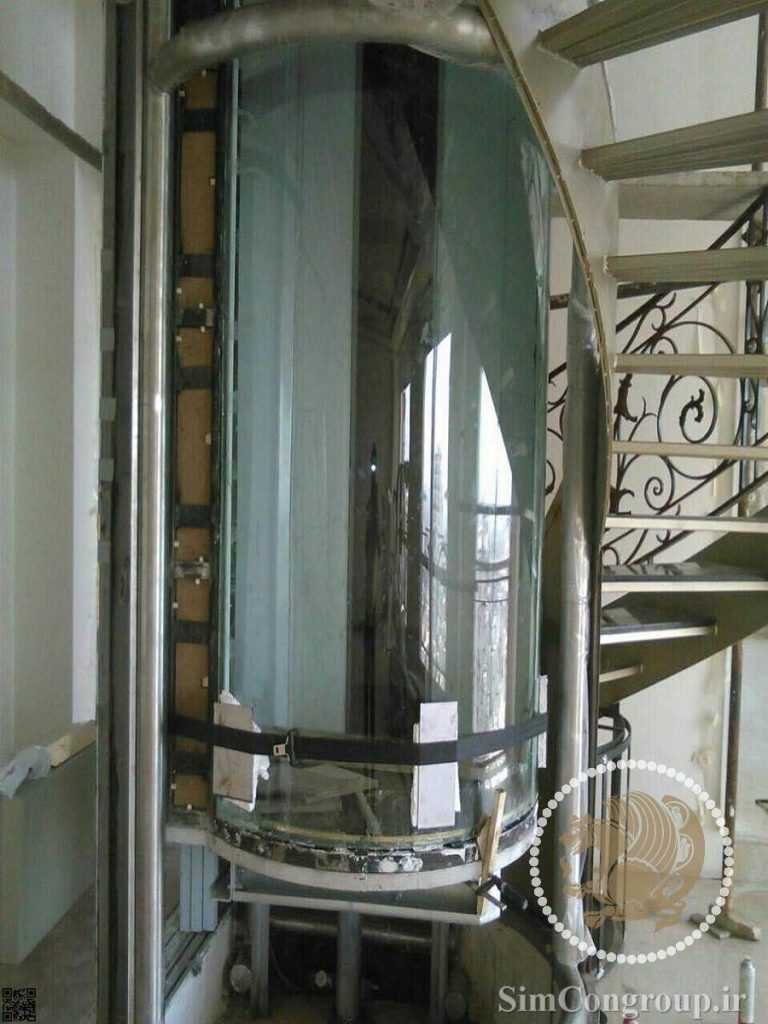

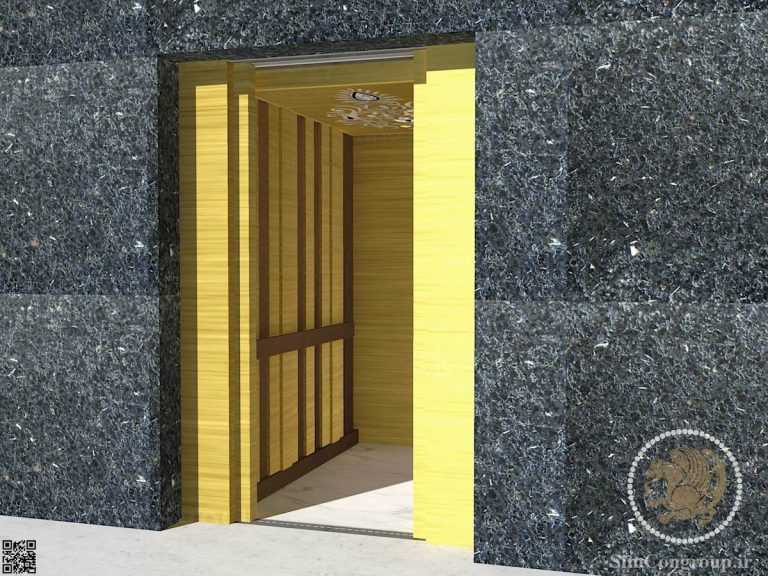

آسانسور هیدرولیکی

آسانسور یا بالابر از واژه فرانسوی Ascenseur گرفته شده است و به همین نام در زبان فارسی نیز مصطلح است. آسانسور اتاقکی متحرک است که به وسیله آن افراد و تجهیزات را از طبقه‌ای به طبقات دیگر انتقال داد.

آسانسور معمولاً به وسیله موتور پیشران الکتریکی منجر به حرکت عمودی کابین می‌شود. همه آسانسور ها در داشتن کابین آسانسور با هم مشابه‌اند. اما از لحاظ نحوه اعمال نیروی پیشران و نحوه انتقال آن به کابین با یکدیگر متفاوت هستند.

انواع آسانسور هیدرولیکی

از نظر نیروی محرکه آسانسورها به چهار دسته اصلی تقسیم میشوند:

1. آسانسور کششی.
2. آسانسور هیدرولیکی.
3. وینچی.
4. مغناطیسی.

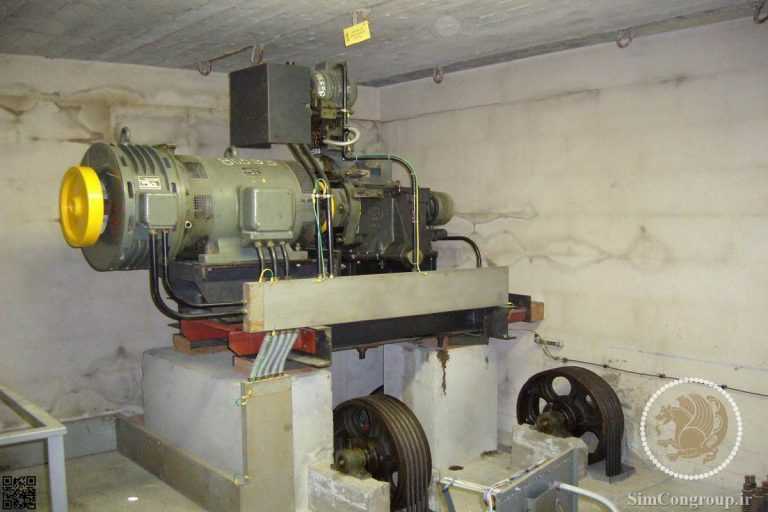

نیروی پیشران آسانسور کششی از یک موتور الکتریکی ( با توجه به ظرفیت آسانسور ) که معمولاً در بالاترین تراز چاهک آسانسور و در محلی به نام اتاقک موتورخانه آسانسور نصب میشود تأمین میگردد. رشته های کابل سیم بکسل ( از جنس فولاد ) از یک سو به کابین آسانسور و از سوی دیگر به وزنه های آسانسور که به قاب وزنه معروف هستند وصل است. رشته های سیم بکسل نیز به موتور متصل است و در واقع نقش محرک را ایفا میکند.

وزن هر فرد در محاسبات مربوط به آسانسور کششی معادل ۷۵ کیلوگرم در نظر گرفته میشود. همچنین وزن قاب وزنه را معادل مجموع وزن کابین به علاوه نصف ظرفیت کابین در نظر میگیرند. سیستم قاب وزنه در آسانسور کششی باعث میشود تا با استفاده از نیروی گرانشی زمین فشار کمتری به موتور الکتریکی در زمان بالا رفتن کابین وارد شود.

از ویژگی های آسانسور هیدرولیکی می‌توان به نرمی در حرکت مخصوصاً در استارت اول، استهلاک پایین، سادگی در تعمیر، قابلیت استفاده از کابین شیشه ای، و همچنین و قابلیت استپ دقیق در تراز طبقات اشاره کرد.

مشخصات مهندسی آسانسور هیدرولیکی

آسانسور هیدرولیکی از موتور الکتریکی و پمپ فشار روغن و جک هیدرولیک ( جک تلسکوپی ) تشکیل شده است.برای جمع شدن جک تلسکوپی در پایین ترین تراز استپ بالابر آسانسور هیدرولیکی باید چاهکی را تعبیه کرد. عمق این چاهک از 1 متر تا 4 متر و به حداکثر ارتفاع آسانسور بستگی دارد. یکی از نقاط ضعف آسانسور هیدرولیکی سرعت پایین آن است که امروزه با توجه به پیشرفت تابلو فرمان آسانسور هیدرولیکی میتوان آن را به سرعت 1 متر بر ثانیه رساند که سرعت قابل قبولی است.

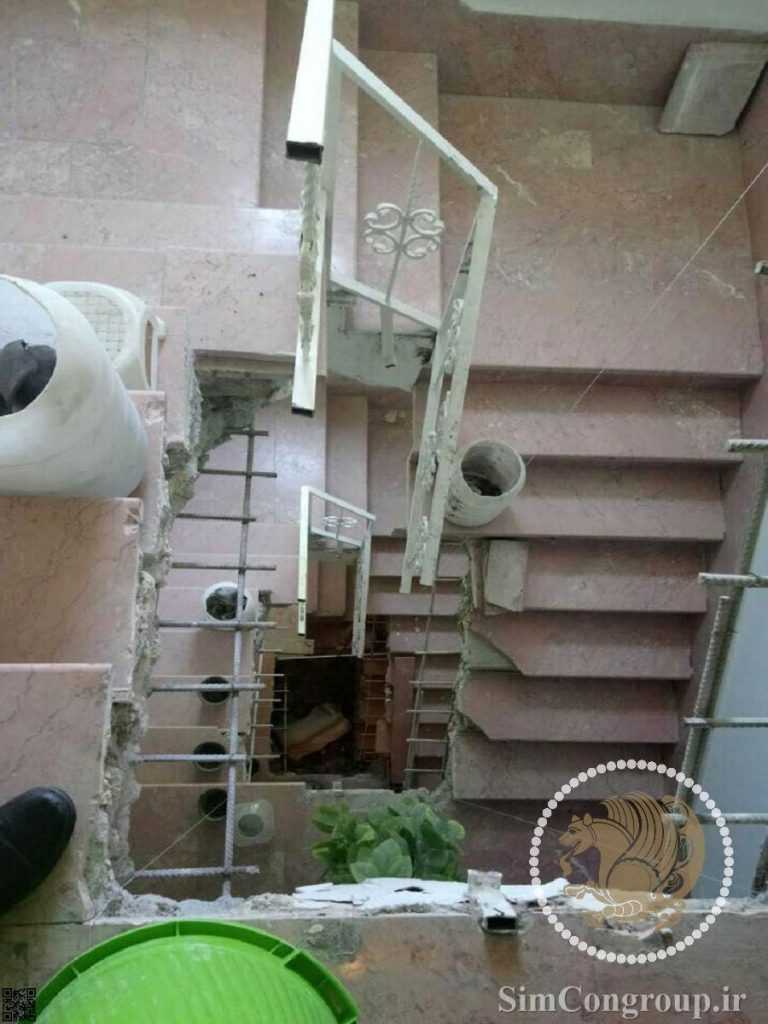

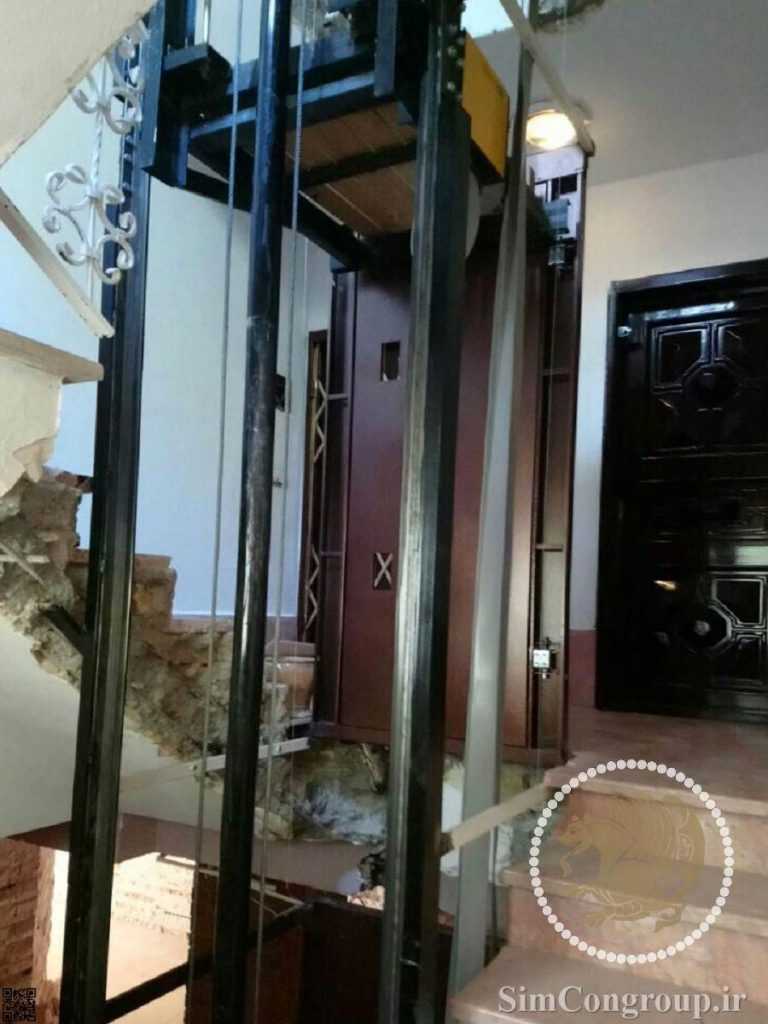

در صورتی که ساختمانی چاهک آسانسور نداشته باشد و رفت و آمد به طبقات بالایی ساختمان از طریق پله دشوار باشد میتوان از آسانسور هیدرولیک در خارج ساختمان که به آسانسور نما معروف است استفاده کرد. البته لازم به ذکر است که ساخت آسانسور نما از آنجایی که باعث بر هم خوردن نمای ساختمان میشود مستلزم اخذ تاییدیه از معاونت معماری شهرداری است. مسلماً با توجه به کاربری ساختمان اخذ این تاییدیه میتواند تا حدودی دشوار باشد. به عنوان مثال اگر ساختمان پزشکان باشد به راحتی میتوان این تاییدیه را اخذ کرد ولی در مورد ساختمان های مسکونی اخذ این مجوز کمی سخت است. در مورد ساخت آسانسور هیدرولیکی در داخل خانه هم به همین منوال است فقط طراحی چاهک زیر آسانسور هیدرولیکی برای جمع شدن جک تلسکوپی نیاز به تدابیر خاصی دارد.

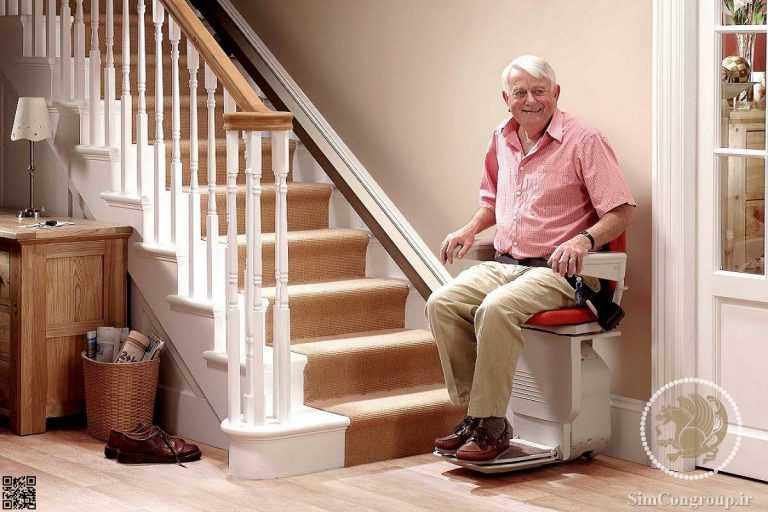

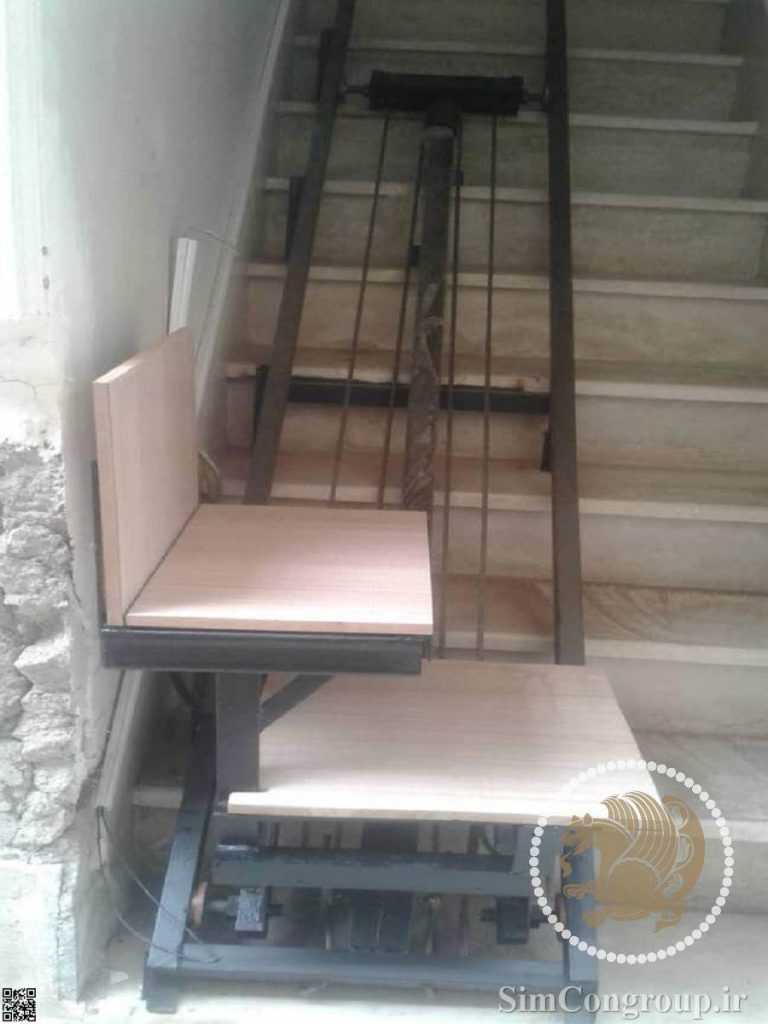

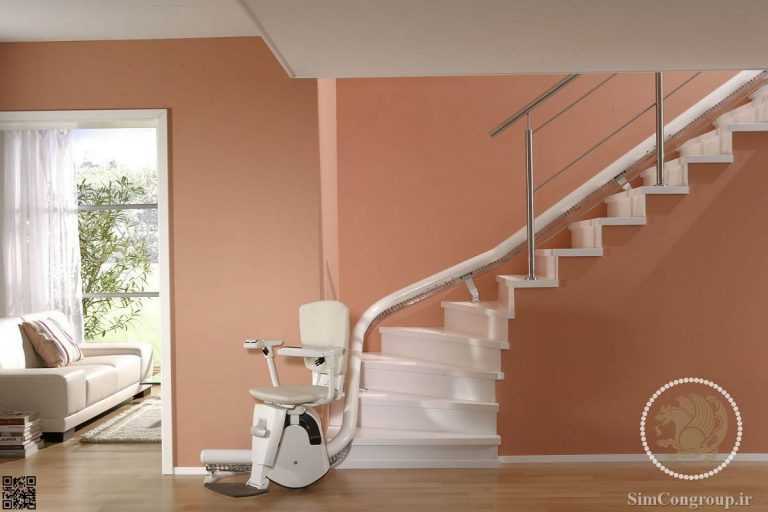

بالابر پله

بالابر پله یا صندلی پله پیما ( صندلی بالابر پله‌ ) مناسب انتقال افراد کم‌توان مانند سالمندان ، معلولین ، بیماران ام اس ، افراد مبتلا به کمردرد ، پادرد و کلیه افرادی است که قادر به استفاده راحت از پله‌ها نمی‌باشند. بالابر پله هم برای پله‌های صاف و هم برای پله‌های پیچ‌دار و دارای پاگرد کاربرد دارد.

مزایای بالابر پله (پله پیما)

از مزایای بالابر پله میتوان به موارد زیر اشاره کرد :

• مناسب برای افراد سالمند ، بیمار ، معلول.
• کارکرد برق و باطری جهت استفاده حتی در زمان قطع برق.
• امکان نصب در سمت راست یا چپ با قابلیت چرخش صندلی بالابر خانگی.
• طراحی و تولید بر اساس آخرین استاندارهای کیفیت اروپا.
• قابلیت جمع شدن صندلی پله پیما ( بالابر پله ) در هنگام عدم استفاده جهت اشغال فضای کمتر.
• قابلیت نصب آسان و سریع بدون نیاز به تخریب یا تغییر پله‌ها.
• دارای 2 تأییدیه استاندارد ایمنی اروپا.
• مجهز به 7 حسگر تشخیص مانع.
• صدای بسیار کم.
• کنترل آسان صندلی پله پیما ( بالابر پله ) توسط دسته کنترل ( جوی استیک ) و کنترل از راه دور.
• با رنگ‌های بسیار متنوع جهت هماهنگی با فضای اطراف.
• قابلیت استفاده بالابر خانگی در منازل مسکونی ، دوبلکس ، ویلایی ، بیمارستان‌ها ، کلینیک‌ها ، مراکز فیزیوتراپی ، هتل‌ها ، ادارات.
