تیرچه بتنی و تیرچه کرومیت

تیرچه بتنی یا کرومیت

انتخاب سیستم سقف، یکی از حیاتی‌ترین تصمیمات در فرآیند ساخت‌وساز است که به طور مستقیم بر هزینه نهایی، زمان اجرای پروژه و ایمنی سازه تأثیر می‌گذارد. در میان انواع سیستم‌های اجرای سقف در ایران، سقف‌ تیرچه بلوک به دلیل سهولت اجرا و هزینه‌ی نسبتاً مناسب، محبوبیت فراوانی دارند. این سقف‌ها با دو نوع تیرچه‌ی اصلی اجرا می‌شوند. هر یک از این تیرچه دارای ویژگی‌ها، مزایا، معایب و روش‌های اجرایی منحصربه‌فردی هستند که انتخاب بین آن‌ها را برای اجرای سقف تیرچه بلوک به یک چالش برای کارفرمایان و سازندگان تبدیل کرده است. این مقاله جامع با هدف پاسخگویی به تمام سوالات شما، به بررسی دقیق و مقایسه‌ی کامل این دو نوع تیرچه می‌پردازد و شما را در اتخاذ بهترین تصمیم برای پروژه‌تان یاری می‌کند.

تیرچه در واقع تیرهای فرعی پیش‌ساخته‌ای هستند که در فواصل منظم (معمولاً هر ۵۰ تا ۷۰ سانتی‌متر) کنار هم قرار می‌گیرند. وظیفه آن‌ها تحمل وزن بلوک‌ها، بتن خیس و بارهای اجرایی در حین ساخت و سپس تحمل بارهای دائمی و زنده ساختمان پس از تکمیل است. دو نوع اصلی تیرچه وجود دارد:

• تیرچه بتنی (خرپایی): از یک پاشنه بتنی، میلگردهای کششی، میلگرد فوقانی و میلگردهای عرضی زیگزاگ تشکیل شده است. این نوع تیرچه نیاز به شمع‌بندی در زیر سقف دارد.
• تیرچه کرومیت (فلزی با جان باز): از یک ورق فولادی در پایین و اعضای خرپایی فلزی تشکیل شده و خود ایستا است (نیازی به شمع‌بندی ندارد).

اصول مهندسی سقف تیرچه بلوک برای باربری در تشکیل مقطع T شکل (T-beam) نهفته است.

1. قبل از گیرش بتن : تیرچه به تنهایی وزن بلوک‌ها و بتن خیس را تحمل می‌کنند.
2. پس از گیرش بتن : بتن پوششی و تیرچه با هم یکپارچه شده و یک تیر T شکل بسیار مقاوم را تشکیل می‌دهند. در این مقطع جدید:
   • بتن پوششی بخش بالایی : ناحیه فشاری را تحمل می‌کند.
   • میلگردهای کششی تیرچه بخش پایینی: ناحیه کششی را تحمل می‌کنند.

این سیستم باعث می‌شود که بتن فقط در جایی که به آن نیاز است (ناحیه فشاری) استفاده شود و در نتیجه سقف بسیار کارآمد و اقتصادی باشد.

تیرچه بتنی Concrete Joist

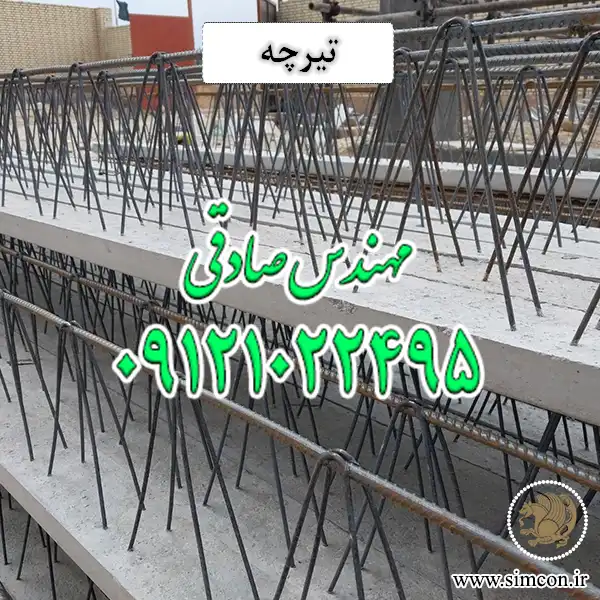

تیرچه بتنی که گاهی با نام تیرچه خرپایی نیز شناخته می‌شود، یکی از قدیمی‌ترین و رایج‌ترین انتخاب‌ها برای اجرای سقف در سازه‌های بتنی است. تیرچه بتنی در واقع یک قطعۀ بتنی پیش‌ساخته است که وظیفۀ تحمل بارهای سقف تا قبل از گیرش بتن پوششی و انتقال آن‌ها به تیرهای اصلی را بر عهده دارد.

ساختار تیرچه بتنی

• بتن پاشنه Heel Concrete: بخش پایینی تیرچه که از بتن با عیار مشخص ساخته شده و میلگردهای اصلی کششی را در خود جای می‌دهد. این بخش نقش قالب را برای بتن‌ریزی سقف نیز ایفا می‌کند.
• میلگرد کششی پایینی: معمولاً دو یا سه عدد میلگرد آجدار که در بتن پاشنه قرار گرفته و وظیفه تحمل لنگر خمشی مثبت را دارند.
• میلگرد فوقانی: یک عدد میلگرد در بالای خرپا که در بتن پوششی سقف قرار می‌گیرد و نقش فشاری دارد.
• میلگرد عرضی زیگزاگ یا خرپا: این میلگردها که به شکل زیگزاگ به میلگردهای پایینی و بالایی جوش داده می‌شوند، وظیفه پیوستگی تیرچه و تحمل نیروهای برشی را بر عهده دارند.

مزایای تیرچه بتنی

1. قیمت مناسب و مقرون‌به‌صرفه: به دلیل استفاده از مصالحی مانند سیمان، شن، ماسه و میلگرد که به وفور در دسترس هستند، قیمت تمام‌شده‌ی تیرچه بتنی معمولاً پایین‌تر از نمونه‌های فلزی است.
2. مقاومت بالا در برابر آتش‌سوزی: بتن ذاتاً یک ماده‌ی مقاوم در برابر حرارت است. پوشش بتنی اطراف میلگردها باعث می‌شود که در هنگام آتش‌سوزی، سازه برای مدت زمان بیشتری پایداری خود را حفظ کند و فرصت کافی برای تخلیه و اطفاء حریق فراهم شود.
3. عایق صوتی و حرارتی مناسب: جرم حجمی بالای بتن باعث می‌شود که این نوع سقف به عنوان یک عایق صوتی خوب عمل کرده و از انتقال صدا بین طبقات جلوگیری کند.
4. سازگاری کامل با اسکلت بتنی: به دلیل همجنس بودن مصالح، تیرچه بتنی بهترین پیوستگی و یکپارچگی را با سازه‌های بتن‌آرمه ایجاد می‌کنند.
5. تولید آسان و در دسترس بودن: کارگاه‌های تولید تیرچه بتنی در اکثر نقاط کشور فعال هستند و تأمین این محصول به‌سادگی امکان‌پذیر است.

معایب تیرچه بتنی

1. نیاز به شمع‌بندی Shoring: این بزرگترین نقطه ضعف تیرچه بتنی است. این تیرچه به تنهایی قادر به تحمل وزن خود، بلوک‌ها و بتن خیس نیستند. بنابراین، کل سقف باید با استفاده از جک‌ها و شمع‌های فلزی یا چوبی به طور کامل شمع‌بندی شود. این فرآیند زمان‌بر، هزینه‌بر و نیازمند نیروی کار ماهر است.
2. سرعت اجرای پایین: فرآیند شمع‌بندی، آرماتوربندی و نیاز به انتظار برای گیرش بتن حداقل 7 تا 14 روز جهت جمع‌آوری شمع‌ها، سرعت کلی پروژه را به شدت کاهش می‌دهد.
3. وزن بالا: تیرچه بتنی وزن قابل توجهی دارند که این امر حمل‌ونقل و نصب آن‌ها را دشوارتر کرده و بار مرده‌ی ساختمان را افزایش می‌دهد.
4. احتمال شکستگی و ترک: بتن پاشنه در هنگام حمل‌ونقل یا نصب نادرست، مستعد ترک خوردن و شکستن است که این امر کیفیت تیرچه را کاهش می‌دهد.
5. محدودیت در اجرای دهانه‌های بلند: برای دهانه‌های بسیار بزرگ، استفاده از تیرچه بتنی استاندارد ممکن نیست و نیاز به طراحی تیرچه دوبل یا محاسبات ویژه دارد.

تیرچه کرومیت Kromit Joist

تیرچه کرومیت که با نام علمی تیرچه فولادی با جان باز شناخته می‌شود، یک جایگزین مدرن برای تیرچه بتنی است. این تیرچه از یک ورق فولادی در پایین، یک میلگرد در بالا و میلگردهای زیگزاگ که این دو را به هم متصل می‌کنند، تشکیل شده‌اند. ویژگی کلیدی و انقلابی این تیرچه، خاصیت خود ایستا بودن Self-Supporting آن‌هاست.

ساختار تیرچه کرومیت

• بال تحتانی ورق فولادی: یک ورق فلزی در پایین که نقش عضو کششی اصلی را ایفا می‌کند.
• بال فوقانی میلگرد یا نبشی: یک میلگرد یا نبشی در بالا که نقش عضو فشاری را دارد.
• اعضای میانی میلگردهای زیگزاگ: میلگردهایی که بال پایینی و بالایی را به هم متصل کرده و به تیرچه شکل خرپایی می‌دهند.

مزایای تیرچه کرومیت

1. عدم نیاز به شمع‌بندی: این مهم‌ترین و برجسته‌ترین مزیت تیرچه کرومیت است. به لطف طراحی خرپایی و بال تحتانی فولادی، این تیرچه به تنهایی وزن سقف بلوک و بتن خیس را تا زمان گیرش بتن تحمل می‌کنند. این ویژگی باعث صرفه‌جویی چشمگیر در زمان، هزینه و نیروی کار می‌شود.
2. سرعت اجرای فوق‌العاده بالا : حذف مرحله‌ی زمان‌بر شمع‌بندی، سرعت اجرای سقف را به شدت افزایش می‌دهد. پس از نصب تیرچه، بلافاصله می‌توان بلوک‌چینی و بتن‌ریزی را انجام داد.
3. امکان بتن‌ریزی همزمان چند سقف: چون هر سقف به صورت مستقل و بدون نیاز به شمع عمل می‌کند، می‌توان چندین سقف را به صورت همزمان یا با فاصله‌ی زمانی کم بتن‌ریزی کرد. این قابلیت برای پروژه‌های بلندمرتبه یک مزیت استراتژیک است.
4. وزن کمتر و سبکی سازه: تیرچه کرومیت نسبت به تیرچه بتنی وزن کمتری دارند مخصوصاً زمانی که از فوم سقفی کرومیت به عنوان پر کننده استفاده شود. این امر به کاهش بار مرده‌ی کلی ساختمان و صرفه‌جویی در ابعاد فونداسیون و اسکلت منجر می‌شود.
5. کاهش مصرف بتن: به دلیل فاصله‌های بیشتر بین تیرچه معمولاً 70 تا 100 سانتی‌متر در مقابل 50 سانتی‌متر در تیرچه بتنی، حجم کلی بتن مصرفی در سقف کاهش می‌یابد.

معایب تیرچه کرومیت

1. قیمت اولیه بالاتر : قیمت هر متر طول تیرچه کرومیت به دلیل استفاده از فولاد و فرآیند تولید پیچیده‌تر، معمولاً بیشتر از تیرچه بتنی است.
2. نیاز به جوشکار ماهر: نصب تیرچه کرومیت به تیرهای اصلی سازه نیازمند جوشکاری دقیق و استاندارد است. استفاده از جوشکار غیرماهر می‌تواند ایمنی کل سقف را به خطر اندازد.
3. مقاومت کمتر در برابر آتش‌سوزی: فولاد در دمای بالا مقاومت مکانیکی خود را به سرعت از دست می‌دهد. بنابراین، سقف‌های کرومیت برای کسب تأییدیه‌های آتش‌نشانی، نیازمند اجرای پوشش‌های ضدحریق مانند سقف کاذب هستند که هزینه‌ی اضافی در بر دارد.
4. احتمال خوردگی و زنگ‌زدگی: در مناطق با رطوبت بالا، اگر پوشش بتنی به درستی اجرا نشود یا درز و ترکی وجود داشته باشد، بال فولادی تیرچه در معرض خوردگی قرار می‌گیرد.
5. احتمال لرزش سقف: اگر طراحی و اجرای سقف کرومیت به درستی انجام نشود مثلاً در دهانه‌های خیلی بلند، ممکن است سقف نهایی دچار لرزش‌های خفیف شود که حس نامطلوبی را به ساکنین منتقل می‌کند.

مقایسه اجرای تیرچه بتنی و تیرچه کرومیت

تفاوت اصلی در اجرای این دو سقف، حول محور شمع‌بندی می‌چرخد.

اجرای سقف با تیرچه بتنی:

1. شمع‌بندی مرحله حیاتی: اولین و مهم‌ترین گام، نصب جک‌ها و شمع‌ها در فواصل معین معمولاً 1 تا 1.5 متر برای نگهداری تیرچه است. تراز بودن این شمع‌ها اهمیت بالایی دارد.
2. نصب تیرچه: تیرچه بر روی تیرهای اصلی و شمع‌ها قرار می‌گیرند.
3. بلوک‌چینی: فضای خالی بین تیرچه با بلوک سفالی یا یونولیت سقفی پر می‌شود.
4. آرماتوربندی تکمیلی: میلگردهای حرارتی عمود بر جهت تیرچه و کلاف‌های میانی برای دهانه‌های بلندتر از 4 متر اجرا می‌شوند.
5. بتن‌ریزی: بتن پوششی روی سقف ریخته و صاف می‌شود.
6. جمع‌آوری شمع‌ها: پس از گذشت زمان لازم برای گیرش اولیه و نهایی بتن حداقل 1 هفته تا 2 هفته بسته به شرایط، شمع‌ها به تدریج جمع‌آوری می‌شوند. در این مدت، هیچ‌گونه فعالیتی در طبقه زیرین امکان‌پذیر نیست.

اجرای سقف با تیرچه کرومیت:

1. نصب و جوشکاری تیرچه: تیرچه در فواصل معین روی تیرهای اصلی قرار گرفته و بال تحتانی آن‌ها به تیرها جوش داده می‌شود. هیچ شمع‌بندی‌ای در کار نیست.
2. بلوک‌چینی: فضای خالی بین تیرچه پر می‌شود.
3. آرماتوربندی تکمیلی: میلگردهای حرارتی و کلاف میانی در صورت نیاز اجرا می‌شوند.
4. بتن‌ریزی: بتن‌ریزی انجام می‌شود.
5. ادامه کار: بلافاصله پس از بتن‌ریزی، می‌توان فعالیت‌های ساختمانی مانند تیغه‌چینی را در طبقه زیرین آغاز کرد، زیرا سقفی وجود ندارد که توسط شمع‌ها اشغال شده باشد.

تفاوت اصلی در اجرا: سرعت و استقلال طبقات. در سیستم کرومیت، کار در طبقات مختلف می‌تواند به صورت موازی پیش برود، در حالی که در سیستم بتنی، هر سقف تا زمان باز کردن شمع‌ها، طبقه زیرین خود را غیرفعال می‌کند.

عوامل موثر بر قیمت تیرچه بتنی و تیرچه کرومیت

تصمیم‌گیری نهایی اغلب به بودجه پروژه بستگی دارد.

• قیمت تیرچه بتنی متاثر از قیمت روز سیمان، شن، ماسه و میلگرد است.
• قیمت تیرچه کرومیت متاثر از قیمت روز فولاد ورق و میلگرد و هزینه‌های جوشکاری و تولید است.

تحلیل هزینه سقف تیرچه بلوک:

در نگاه اول، قیمت هر متر طول تیرچه کرومیت بالاتر از تیرچه بتنی است. اما برای یک تحلیل دقیق، باید هزینه‌های جانبی را نیز در نظر گرفت:

• هزینه شمع‌بندی: در سیستم بتنی، باید هزینه اجاره یا خرید جک و شمع و همچنین دستمزد نیروی کار برای نصب و جمع‌آوری آن‌ها را اضافه کنید. این هزینه در سیستم کرومیت صفر است.
• هزینه زمان: سرعت بالاتر اجرای سقف کرومیت با پلاستوفوم به معنای کوتاه شدن زمان کلی پروژه است. این امر به خصوص در پروژه‌های بزرگ، به معنای بازگشت سریع‌تر سرمایه و کاهش هزینه‌های بالاسری مانند حقوق مهندسین و نگهبانان است.

بنابراین، ممکن است در یک پروژه بزرگ، هزینه تمام‌شده‌ی سقف کرومیت با وجود قیمت اولیه بالاتر، در نهایت رقابتی یا حتی کمتر از سقف تیرچه بتنی باشد.

مقایسه تیرچه بتنی و تیرچه کرومیت

هیچ پاسخ یکسانی برای این سوال وجود ندارد. بهترین انتخاب به اولویت‌ها و مشخصات پروژه شما بستگی دارد.

• تیرچه بتنی را انتخاب کنید اگر:
  • اسکلت سازه شما بتنی است.
  • محدودیت بودجه شدید دارید و به دنبال کمترین هزینه اولیه هستید.
  • سرعت اجرای پروژه اولویت اصلی شما نیست.
  • مقاومت بالا در برابر آتش‌سوزی برای شما حیاتی است.
• تیرچه کرومیت را انتخاب کنید اگر:
  • اسکلت سازه شما فلزی است برای هماهنگی بهتر.
  • سرعت اجرای پروژه برای شما اهمیت فوق‌العاده‌ای دارد.
  • در حال ساخت یک ساختمان بلندمرتبه هستید و می‌خواهید چند سقف را همزمان کار کنید.
  • سبک‌سازی سازه و کاهش بار مرده برایتان مهم است.
  • مشکلی با پرداخت هزینه اولیه بالاتر برای دستیابی به سرعت و کارایی بیشتر ندارید.

در نهایت، توصیه می‌شود قبل از هرگونه تصمیم‌گیری، با مهندس محاسب و طراح سازه خود مشورت کنید تا با در نظر گرفتن تمام جوانب فنی و اقتصادی، بهترین و ایمن‌ترین گزینه را برای ساختمان خود انتخاب نمایید.

تیرچه بتنی و تیرچه فلزی چیست؟

تیرچه بتنی و تیرچه فلزی (Concrete Joist & Steel Joist)، دو سیستم باربر پیش‌ساخته و نیمه‌پیش‌ساخته برای اجرای سقف‌های کامپوزیت و شبکه‌ای هستند که با ترکیب بتن درجا، بلوک‌های پرکننده و عرشه‌های فولادی، رفتار سازه‌ای یکپارچه‌ای در برابر بارهای ثقلی و لرزه‌ای ایجاد می‌کنند. تیرچه بتنی از یک پاشنه بتنی مسلح و اعضای خرپایی فولادی تشکیل می‌شود و تیرچه فلزی از مقاطع فولادی بال و جان باز تشکیل شده است. این دو سیستم به دلیل سرعت اجرا، کاهش قالب‌بندی و مدیریت اقتصادی دهانه‌های متعارف، منحصراً در سقف ساختمان‌های مسکونی، اداری، تجاری و صنعتی کاربرد دارند و رفتار خمشی، برشی و ارتعاشی آن‌ها نیازمند ملاحظات اجرایی متفاوت‌تری نسبت به دال‌های بتن درجا یا سقف‌های عرشه فولادی خالص است.

تیرچه‌های بتنی به دلیل استفاده از بتن پاشنه، میلگردهای کششی و اعضای خرپایی، در ارتفاع‌ها و طول‌های متنوعی به بازار عرضه می‌شوند. مدل‌های مخصوص دهانه‌های بلند معمولا با آرماتورهای تقویتی بیشتر و بتن پاشنه متراکم‌تر تولید می‌شوند. تیرچه‌های فلزی نیز با استفاده از نبشی، سپری یا ورق‌های برش‌خورده و جوش‌کاری شده، به صورت خرپای باز یا تیرچه‌های لانه‌زنبوری ساخته می‌شوند. این مقاطع سبک اما باربر، متریال رویایی برای مهندسان عمران و سازه هستند که می‌خواهند علاوه بر ایجاد سقفی صلب و یکپارچه، سرعت بالای اجرا و کاهش هزینه‌های قالب‌بندی و شمع‌بندی را حفظ کنند، اما نیازمند دقت دوچندان در زمان کنترل فاصله تیرچه‌ها، جوش اتصالات و مهار جانبی بلوک‌ها برای جلوگیری از ایجاد افتادگی و ترک خوردگی می‌باشند.

خلاصه نکات کاربردی برای مهندسان و ناظران

• کنترل فاصله و تراز پیش از بتن‌ریزی: شبکه تیرچه‌ها به دلیل ساختار خطی و موازی خود، پیش از بتن‌ریزی مستعد اعوجاج و ناهم‌محوری است. استفاده از تراز لیزری، کنترل دقیق فاصله محور تا محور تیرچه‌ها و اجرای صحیح شمع‌بندی زیر دهانه، پیش‌شرطی گریزناپذیر می‌باشد.
• ممنوعیت: طبق ضوابط نوین اجرایی، حذف شمع‌بندی میانی یا استفاده از بلوک‌های شکسته و نامناسب در سقف تیرچه، خط قرمز مطلق است که منجر به شکست برشی بلوک و نشست ناگهانی سقف در هنگام بتن‌ریزی می‌شود.
• جوشکاری و اتصال: در تیرچه فلزی، کیفیت جوش و طول اتصال نبشی‌ها به تیرهای اصلی باید مطابق نقشه‌های سازه باشد و هرگونه جوش سرد یا ناقص، یکپارچگی دیافراگم سقف را از بین می‌برد.

تیرچه بتنی یا تیرچه فلزی (انتخاب مهندسی)

به عنوان یک مهندس ناظر معماری و عمران، همیشه به همکاران و پیمانکارانم یادآوری می‌کنم که درک رفتار سیستم‌های تیرچه‌ای در برابر تنش‌های خمشی، برشی و لرزه‌ای، مرز باریک بین یک مهندس واقعی و یک مجری سنتی است. تیرچه بتنی که در مباحث مهندسی سازه تحت عنوان تیرچه پیش‌ساخته خرپایی (Precast Concrete Joist with Steel Truss) شناخته می‌شود، در واقع کارآمدترین و رایج‌ترین شکل سقف‌های تیرچه‌ای در ساختمان‌های ایران محسوب می‌گردد. وقتی کاتالوگ‌های فنی کارخانجات تولیدکننده تیرچه را ورق می‌زنید، با اعداد بسیار مشخصی روبرو می‌شوید. وزن تیرچه بتنی با عرض پاشنه ۱۲ تا ۱۵ سانتی‌متر روی عدد ۱۵۰ تا ۲۵۰ کیلوگرم بر متر طول قفل شده است و مقاومت فشاری بتن پاشنه آن روی ۲۵ تا ۳۵ مگاپاسکال می‌باشد. اما این اعداد در دنیای واقعی کارگاه و زیر بارهای بهره‌برداری چه معنایی دارند؟ این ارقام به ما می‌گویند که شما با یک سیستم به شدت حساس به کیفیت بتن، اتصالات جوشی و شمع‌بندی روبرو هستید که رفتار آن با تیرچه فلزی و دال درجا زمین تا آسمان تفاوت دارد.

برای درک بهتر رفتار تیرچه‌ها باید نگاهی دقیق به ساختار المان‌های تشکیل‌دهنده آن‌ها بیندازیم. در تیرچه بتنی، بتن پاشنه با ضخامت ۵ تا ۷ سانتی‌متر به عنوان بال تحتانی عمل می‌کند و میلگردهای کششی اصلی داخل آن جای گرفته‌اند. اعضای خرپایی فولادی که از میلگردهای عرضی به شکل زیگزاگ ساخته می‌شوند، وظیفه انتقال برش بین بتن درجای فوقانی و پاشنه تحتانی را بر عهده دارند. در تیرچه فلزی، ورق‌های فولادی یا نبشی‌ها به عنوان بال‌های فوقانی و تحتانی و اعضای جان باز عمل می‌کنند. همین حضور اجزای فولادی و بتنی است که جادوی مقاومت خمشی یکپارچه و کنترل ترک‌خوردگی را در این سیستم بیدار می‌کند. برخلاف دال بتنی یکپارچه که نیازمند قالب‌بندی کامل و زمان طولانی است، استفاده از تیرچه، فضای خالی بین آن‌ها با بلوک پر می‌شود و سطح زیرین سقف آماده نازک‌کاری است. وقتی بتن درجا به درستی ریخته و متراکم می‌شود، ساختار سقف وارد فاز یکپارچگی و توزیع بار می‌شود. به بیان ملموس‌تر، این فرآیند تمام سطح سقف را به یک دیافراگم صلب تبدیل می‌کند و محصولی تحویل می‌دهد که در برابر نیروهای زلزله مقاوم است. این میزان شگفت‌انگیز از عملکرد، آن را از یک عضو ساده، به یک سیستم باربر قدرتمند تبدیل کرده است.

کاهش قالب‌بندی و زمان اجرا در سقف تیرچه‌ای یک ویژگی ذاتی است، اما یک چالش به شدت مهندسی‌شده برای مجریان ایجاد می‌کند. وزن کم مقطع در مرحله پیش از بتن‌ریزی و وابستگی به شمع‌های موقت، خطر نشست ناگهانی در اثر بار بتن تر را افزایش می‌دهد. در پروژه‌های مدرن، زمانی که نیاز به اجرای سقف در ساختمان‌های مسکونی، اداری یا فضاهای با دهانه متعارف داریم، تیرچه بی‌رقیب ظاهر می‌شود. هیچ سیستم سقفی دیگری به این اندازه نمی‌تواند صرفه اقتصادی و سرعت اجرا را با این یکپارچگی سازه‌ای ارائه دهد. از طرفی، ساختار پیش‌ساخته آن باعث می‌شود در زمان مواجهه با اصلاحات معماری، خبری از تخریب گسترده و کثیف‌کاری غیرقابل کنترل نباشد.

بسیاری از پیمانکاران تازه‌کار تصور می‌کنند به دلیل سادگی نصب، فرآیند اجرای تیرچه نیازی به وسواس مهندسی ندارد. این یک اشتباه بزرگ و پر هزینه است. وجود کوچک‌ترین خطا در فاصله‌گذاری، شمع‌بندی ناقص یا جوش نامناسب می‌تواند رفتار یکپارچه این سقف را تخریب کرده و آن را دچار افتادگی، ترک‌خوردگی یا حتی فروپاشی در حین بتن‌ریزی کند. گروه ساختمانی سیمرغ با درک عمیق این تفاوت‌های ظریف اجرایی و آگاهی از اهمیت حیاتی کنترل کیفی تیرچه و اتصالات، همواره بالاترین گرید کیفی تیرچه‌های بتنی و فلزی استاندارد را تامین می‌کند. ما در گروه ساختمانی سیمرغ، پیش از آغاز عملیات نصب، ابعاد تیرچه، سلامت جوش‌ها، مقاومت بتن پاشنه و یکپارچگی بلوک‌ها را زیر ذره‌بین مهندسی می‌بریم تا اطمینان حاصل کنیم که سقف تحویلی به پروژه، دقیقاً همان رفتار مقاوم و آیین‌نامه‌ای را از خود نشان خواهد داد و در زیر بارهای زمان بهره‌برداری دچار گسیختگی و ترک خوردگی نخواهد شد.

کاربرد تیرچه بتنی و تیرچه فلزی در ساختمان

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که اگر تیرچه صرفاً یک عضو پیش‌ساخته است، پس دلیل تقاضای بالای بازار و پروژه‌های عظیم مسکونی برای آن چیست؟ پاسخ این پارادوکس ظاهری، در قلب مدیریت زمان ساخت (Fast-Track Construction) و نیازهای سازه‌ای سقف‌های با دهانه متوسط نهفته است. تیرچه، به دلیل قابلیت اجرای سریع و حذف قالب‌بندی زیرین، یک سیستم به شدت قابل اعتماد برای ساختمان‌های مسکونی و اداری است. وقتی این مقاطع در سقف طبقات با دهانه‌های ۳ تا ۸ متر اجرا می‌شوند، برخلاف دال بتنی درجا که برای هر مرحله نیاز به قالب‌بندی کامل دارد، سطح زیرین آماده نازک‌کاری را فراهم می‌کنند. این ویژگی ساختاری در کنار کاهش بار مرده نسبت به دال درجا، تیرچه را به گزینه‌ای بی‌رقیب و مهندسی برای پروژه‌های انبوه‌سازی، بانک‌ها و فروشگاه‌ها تبدیل کرده است.

در کفه ترازوی سازه، کاربرد این سیستم بسیار فراتر از یک دال ساده است. این محصول، به دلیل توزیع یکنواخت بار بین تیرچه‌ها و بتن درجا، متریالی ایده‌آل برای ایجاد دیافراگم صلب لرزه‌ای است. ساختار فولادی و بتنی این سقف ذاتاً مقاوم در برابر حریق است و به مهندسان اجازه می‌دهد تا آن را به آسانی در طبقات مسکونی و مسیرهای فرار به کار ببرند بدون آن که نگران گسترش سریع شعله باشند. همچنین به دلیل قابلیت اجرای دهانه‌های بلندتر با تیرچه فلزی، یکپارچگی معماری مناسبی در فضاهای تجاری ایجاد می‌شود.

اما در محیط پر هیاهوی کارگاه‌های ساختمانی، اجرای این متریال نیازمند پروتکل‌های سخت‌گیرانه‌ای است. پیمانکاران با تجربه به خوبی می‌دانند که برای جلوگیری از شکست، استفاده از شمع‌های استاندارد و فاصله‌گذاری منظم الزامی است. کارگران نمی‌توانند بلوک‌ها را با ضربه بچینند یا تیرچه‌ها را جابه‌جا کنند، زیرا باعث ایجاد ناهم‌محوری و افت کیفیت کل شبکه و ایجاد درزهای نامنظم می‌شود. علاوه بر این، برای اطمینان از تراز سطح، استفاده از شاقول، تراز لیزری و کنترل ضخامت بتن درجا، یک انتخاب مهندسی کاملاً منطقی و ایمن است.

تنوع درخواست‌ها و گستردگی کاربرد این محصول در گروه ساختمانی سیمرغ به گونه‌ای است که بخش عظیمی از پروژه‌های مسکونی و اداری ما را تامین و اجرای سقف‌های تیرچه‌ای بتنی و فلزی تشکیل می‌دهد. ما در گروه ساختمانی سیمرغ به خوبی می‌دانیم که کیفیت میلگرد، مقاومت بتن پاشنه و دقت جوشکاری تا چه حد برای یک اجرای بدون نقص حیاتی است. از این رو، پیش از تخلیه بار در کارگاه، تمامی تیرچه‌ها از نظر عدم وجود ترک خوردگی پاشنه، سلامت اتصالات، عدم وجود زنگ‌زدگی و کیفیت ابعادی مورد بازرسی دقیق قرار می‌گیرند تا مشتریان ما در فرایند بهره‌برداری از سازه، با هیچ‌گونه افت کیفیت یا ظاهر نامطلوب مواجه نشوند.

نحوه تولید تیرچه بتنی و تیرچه فلزی

فرآیند تولید این مقاطع باربر در کارخانجات، یک سمفونی دقیق از مهندسی مواد، قالب‌بندی و جوش‌کاری است که ساختار را به حداکثر پایداری و یکنواختی می‌رساند. در تولید تیرچه بتنی، ابتدا میلگردهای کششی اصلی و اعضای خرپایی فولادی در قالب‌های مخصوص چیده می‌شوند و سپس بتن پاشنه با نسبت آب به سیمان کنترل‌شده در قالب ریخته می‌شود. پس از تراکم و پرداخت سطح، تیرچه‌ها در شرایط کنترل‌شده عمل‌آوری شده و به مقاومت لازم می‌رسند. در مرحله بعد، ابعاد و صافی سطح بررسی شده و تیرچه‌ها آماده ارسال به کارگاه می‌شوند. این نوع تولید، مقاومت کششی و فشاری تیرچه را به شدت ارتقا می‌دهد.

نکته به شدت حیاتی در تولید تیرچه فلزی این است که فرآیند برش و جوش اعضای فولادی باید به طور کامل و کنترل‌شده انجام شود تا از ایجاد تنش‌های پسماند و پیچیدگی هندسی جلوگیری گردد. در سیستم‌های پیشرفته، پیش از بسته‌بندی، ابعاد، ضخامت ورق و کیفیت جوش‌ها کنترل می‌شود تا امکان اجرای دقیق و اتصال صحیح به تیرهای اصلی فراهم شود و همان عملکرد باربری و شکل‌پذیری را که در سقف‌های با دهانه بلند نیاز داریم، به این محصول ببخشند.

مزایای تیرچه بتنی و تیرچه فلزی

حذف قالب‌بندی کامل و کاهش زمان اجرا

• مهم‌ترین نقطه قوت این سیستم باربر، استفاده از تیرچه به عنوان قالب ماندگار و کاهش چشمگیر قالب‌بندی زیرین است. این ویژگی باعث می‌شود در پروژه‌های انبوه‌سازی، زمان اجرای هر سقف به حداقل ممکن برسد و هزینه‌های دستمزد و زمان خواب پروژه به طرز چشمگیری کاهش یابد.

صرفه اقتصادی و کاهش بار مرده

• یکی از بزرگترین مزایای سقف تیرچه‌ای نسبت به دال درجا، کاهش حجم بتن مصرفی و کاهش وزن مرده سازه است. این ویژگی در کنار استفاده از بلوک‌های سبک، باعث کاهش نیروی زلزله و بهینه‌سازی مقاطع تیر و ستون می‌شود.

انعطاف در دهانه و قابلیت اجرای دهانه‌های بلند با تیرچه فلزی

• اگر نیاز به سقفی دارید که باید دهانه‌های متوسط تا بلند را پوشش دهد، تیرچه فلزی انتخاب بهتری است. تیرچه‌های فلزی با طراحی خرپایی، دهانه‌های تا ۱۲ متر و بیشتر را با وزن کمتر پوشش می‌دهند و آزادی عمل بیشتری در معماری فراهم می‌کنند.

معایب تیرچه بتنی و تیرچه فلزی

حساسیت به شمع‌بندی و نشست در تیرچه بتنی

• این مورد دقیقاً همان خط قرمزی است که ناظران روی آن دست گذاشته‌اند. پیش از بتن‌ریزی، سقف تیرچه به شدت آسیب‌پذیر است و حذف یا کاهش شمع‌بندی میانی می‌تواند منجر به شکست ناگهانی و فاجعه شود. در صورت نشست ناشی از شمع‌بندی نادرست، ترک‌های عرضی عمیق در بتن درجا ایجاد می‌شود.

حساسیت به خوردگی و آتش در تیرچه فلزی

• تیرچه‌های فلزی به دلیل سطح فولادی لخت، در محیط‌های مرطوب مستعد زنگ‌زدگی هستند و در برابر آتش بدون پوشش محافظ، مقاومت مکانیکی خود را به سرعت از دست می‌دهند. بنابراین اجرای پوشش ضد حریق و ضد خوردگی الزامی است.

ضعف در برابر اجرای غیراصولی و لرزش سقف

• هر دو سیستم تیرچه‌ای در صورت عدم اجرای صحیح بلوک‌چینی، جوش‌کاری ناقص یا عدم کنترل ضخامت بتن درجا، دچار ارتعاش و ترک خوردگی می‌شوند. در نتیجه باید اجرا فقط توسط پیمانکاران ماهر و زیر نظر ناظر انجام شود.

تحلیل مهندسی مقایسه تیرچه بتنی و تیرچه فلزی

در ادبیات مهندسی سازه، انتخاب نوع تیرچه همواره با چالش تقابل میان “اقتصاد اجرا و وزن” و “دهانه و عملکرد” روبرو بوده است. تیرچه بتنی به واسطه قیمت پایین و سهولت تولید، سال‌ها انتخاب اول بسیاری از سازندگان برای ساختمان‌های مسکونی متعارف بود. با این حال، نیاز به دهانه‌های بلندتر، کاهش بار مرده و افزایش سرعت نصب، مهندسان را به سمت راهکارهای کارآمدتری نظیر تیرچه فلزی در پروژه‌های خاص سوق داده است.

یکی از بحرانی‌ترین نقاط قوت تیرچه بتنی، رفتار یکپارچه آن با بتن درجا از طریق اعضای خرپایی است. در پروژه‌های مسکونی با دهانه‌های کوتاه و بارهای معمول، این سیستم هم از نظر اقتصادی و هم از نظر کنترل ترک خوردگی بسیار کارآمد است. در مقابل، تیرچه فلزی با بهره‌گیری از ساختار فولادی باز، دهانه‌های بیشتری را پوشش می‌دهد و سرعت نصب را افزایش می‌دهد اما نیازمند تمهیدات ضد حریق و ضد خوردگی است.

از منظر اقتصادی و سرعت اجرا، تیرچه بتنی نیازمند شمع‌بندی و دقت در جانمایی است اما در پروژه‌های انبوه‌سازی بسیار مقرون‌به‌صرفه است. تیرچه فلزی برخلاف تیرچه بتنی، معمولاً شمع‌بندی کمتری نیاز دارد و سرعت تحویل پروژه را با ایجاد یک سقف سبک‌تر و دهانه بلندتر تضمین می‌کند.

خلاصه نکات کاربردی برای مهندسان و ناظران

• کنترل شمع‌بندی و نصب: در تیرچه بتنی، شمع‌های میانی باید با فواصل استاندارد و روی کف محکم قرار گیرند. هرگونه نشست شمع می‌تواند منجر به ترک خوردگی بتن درجا و افت مقاومت سقف شود. در تیرچه فلزی نیز اتصال جوشی به تیرهای اصلی باید بررسی شود.
• مدیریت حریق و خوردگی: تیرچه فلزی باید در برابر آتش با رنگ نسوز یا پوشش گچی محافظت شود و در محیط‌های مرطوب از فولاد گالوانیزه استفاده گردد.
• ترکیب هوشمندانه: در پروژه‌های بزرگ با دهانه‌های متغیر، می‌توان از تیرچه بتنی در دهانه‌های کوتاه و تیرچه فلزی در دهانه‌های بلند استفاده کرد تا ضمن کاهش هزینه، عملکرد سازه‌ای بهینه شود.

راهنمای خرید تیرچه بتنی و تیرچه فلزی

بازار پر نوسان مصالح سازه‌ای، همواره آبستن تیرچه‌های غیراستاندارد با میلگردهای کم‌قطر و بتن پاشنه بی‌کیفیت و پیشنهادهای وسوسه‌انگیز قیمتی برای پیمانکاران است. اما به عنوان یک مهندس ناظر، اکیداً توصیه می‌کنم که برای خرید تیرچه، قیمت نهایی پیش‌فاکتور، نباید تنها پارامتر تصمیم‌گیری شما باشد. این عضو باربر، رفتاری به شدت حساس به کیفیت میلگرد، مقاومت بتن پاشنه و دقت جوش دارد. استفاده از میلگردهای با تنش جاری کمتر از حد مجاز یا بتن با مقاومت ناکافی می‌تواند فاجعه‌ای در سقف به بار بیاورد. محصولی که باید سال‌ها در معرض بارهای زنده و زلزله باشد، در صورت استفاده از مصالح ضعیف، دچار افتادگی (Deflection) شده و سقف را دچار ترک خوردگی و خرابی محسوس می‌کند.

چرا اجرای سقف تیرچه‌ای بدون شمع‌بندی استاندارد و جوش صحیح ممنوع است؟

بیایید تعارف را کنار بگذاریم. تیرچه بتن نشده و بلوک‌های چیده‌شده به تنهایی قادر به تحمل بار بتن تازه و عوامل اجرایی نیستند. اگر در دهانه‌های بلند شمع‌بندی میانی حذف شود یا جوش اتصالات تیرچه فلزی ناقص بماند، یکپارچگی دیافراگم سقف حفظ نمی‌شود. تحت بار بتن‌ریزی یا ارتعاش ویبراتور، تیرچه‌ها دچار خیز بیش از حد شده و بلوک‌ها شکسته می‌شوند که نتیجه آن نشست ناگهانی و فروپاشی ایمنی پروژه خواهد بود. همچنین عدم رعایت پوشش میلگرد در تیرچه بتنی، پدیده کربناسیون و خوردگی را تسریع می‌کند.

تجربه کارگاهی و اجرایی استفاده از تیرچه بتنی و تیرچه فلزی

من مهندس صادقی هستم و تجربه من نشان می‌دهد که طرح‌های سازه‌ای محاسبه‌شده تا زمانی که درگیر چالش‌های اجرایی نشوید، معنای واقعی پیدا نمی‌کنند. برخلاف کاتالوگ‌های تبلیغاتی که همه چیز را بی‌نقص نشان می‌دهند، در واقعیت کارگاه پر از اشتباهات اجرایی است.

چند سال پیش به عنوان ناظر عالی وارد پروژه یک مجتمع مسکونی شدم. پیمانکار برای افزایش سرعت کار و کاهش هزینه‌ها، از تیرچه‌های بتنی با میلگرد کم‌قطر استفاده کرده بود و شمع‌بندی میانی را در دهانه‌های ۵ متری حذف کرده بود. او معتقد بود تیرچه به تنهایی مقاوم است و نیازی به شمع نیست. پس از بتن‌ریزی، نتیجه؟ به دلیل خیز بیش از حد و ضعف میلگرد، سقف دچار ترک‌خوردگی عرضی و افتادگی شد و مجبور شدیم بخشی از سقف را تخریب و با تمهیدات خاص مقاوم‌سازی کنیم. این هزینه سنگین، تاوان نادیده گرفتن یک اصل ساده مهندسی بود. ما در گروه ساختمانی سیمرغ، پیش از تامین مصالح، مشاوره فنی دقیق ارائه می‌دهیم تا از بروز چنین فجایع دردناکی جلوگیری کنیم.

تیرچه فلزی با عرشه فولادی و نقش آن در سرعت اجرا چیست؟

تیرچه فلزی با عرشه فولادی (Steel Joist with Metal Deck)، یکی از انواع تخصصی و پرطرفدار سیستم‌های سقف سبک است که در فرآیند تولید آن، با استفاده از مقاطع فولادی خرپایی و عرشه‌های ورق گالوانیزه، مقاومت خمشی و برشی عالی به سقف بخشیده می‌شود. این ساختار از گسترش قالب‌بندی جلوگیری کرده و ابزاری قدرتمند در دست طراحان برای اجرای سقف‌های دهانه بلند در پروژه‌های تجاری و صنعتی محسوب می‌شود.

خلاصه نکات کاربردی تیرچه فلزی با عرشه برای مهندسان و ناظران

• سرعت نصب بالا: این تیرچه‌ها به دلیل وزن سبک و عدم نیاز به شمع‌بندی گسترده، سرعت اجرای سقف را به شدت افزایش می‌دهند.
• کنترل جوش و پوشش ضد حریق: کیفیت جوش و اجرای پوشش محافظ در برابر آتش و خوردگی برای این سیستم حیاتی است.

تیرچه بتنی و تیرچه فلزی ابزاری بی‌بدیل در دست مهندسان برای خلق سقف‌های مقاوم، اقتصادی و سریع با تاثیرات سازه‌ای مثبت هستند. با این حال، کارایی این سیستم به شدت وابسته به کیفیت تولید (میلگرد، بتن پاشنه، جوش و ابعاد) و دقت در اجرا (کنترل شمع‌بندی، فاصله‌گذاری، جوش‌کاری و بتن‌ریزی) است. مهندسان و ناظران باید آگاه باشند که انتخاب تیرچه‌های ارزان‌قیمت با مصالح نامرغوب یا اجرای غیر اصولی، صرفاً منجر به هزینه‌های گزاف ترمیم و افتادگی سقف در سال‌های آتی خواهد شد. سرمایه‌گذاری روی مصالح استاندارد، تضمین‌کننده دوام و کیفیت پروژه در درازمدت خواهد بود.
