روف گاردن

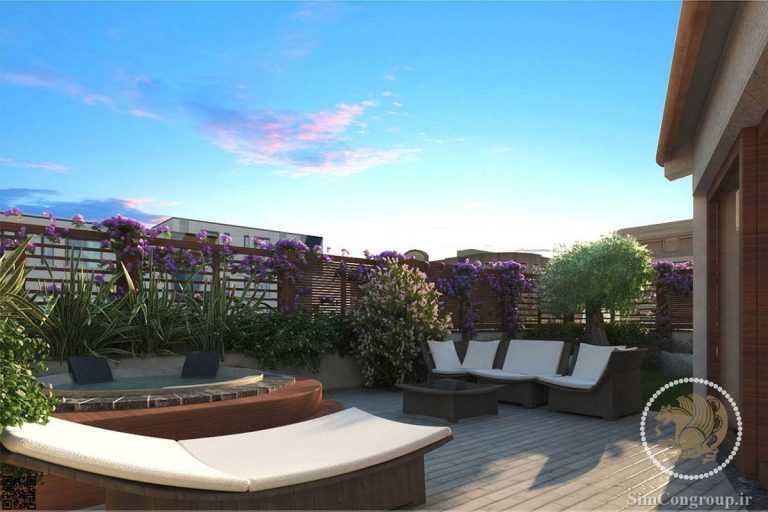

طراحی روف گاردن

روف گاردن یا Roof Garden در زبان فارسی به بام سبز ترجمه شده است. روف گاردن به طور کلی به احداث فضای سبز بر روی فضای پشت بام یا تراس ساختمان میگویند. همچنین به طور عامیانه به روف گاردن باغ بام یا فضای سبز پشت بام میگویند. با توجه به ظرفیت پشت بام ساختمان ها و همچنین شعاع دید پشت بام میتوان با احداث فضای سبز مدرن و متناسب با امکانات شهری از این فضا حداکثر استفاده را کرد. طراحی روف گاردن را اصطلاحاً به مجموعه ای از طراحی و اجرای پوشش گیاهی، سایه بان یا پرگولا، محلی برای ساخت باربیکیو ( Barbecue )، نورپردازی محوطه و آبنما اصطلاحاً طراحی روف گاردن یا طراحی بام سبز و یا طراحی تراس میگویند. طراحی سه بعدی روف گاردن یا طراحی سه بعدی بام سبز روف گاردن به دو بخش طراحی معماری  و طراحی سازه ای ساختمان تقسیم میشود.

مزایای روف گاردن

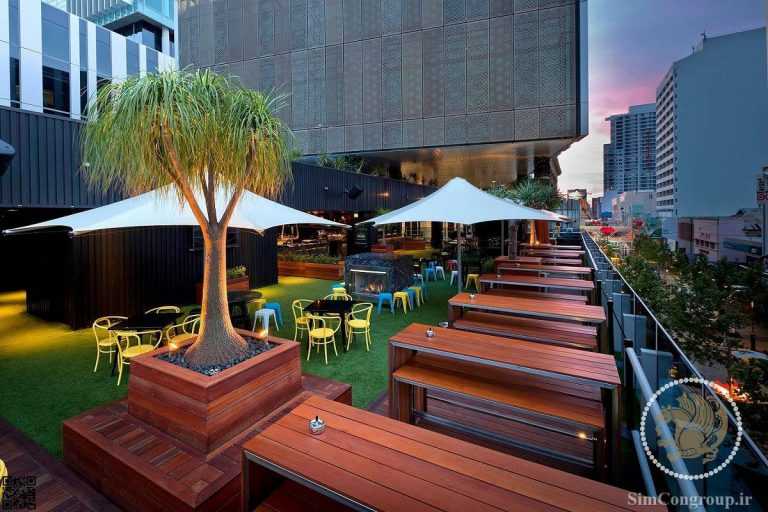

• استفاده از فضای بام به عنوان فضای سبز و همچنین امکانات رفاهی برای ساکنین به منظور برگزاری مهمانی ها در فضایی شخصی و خصوصی با تمام المان های زیبایی شناختی.
• کاهش آلودگی هوای شهر و تصفیه هوا با توجه به نوع پوشش فضای سبز پشت بام.
• کاهش آلودگی بصری پشت بام ها و کمک به زیباسازی ساختمان ها.
• روف گاردن همانند یک عایق کاری حرارتی در پشت بام عمل میکند و مانع از گرمایش و یا سرمایش سقف طبقه آخر میشود. این مسئله در کاهش مصرف انرژی در ساختمان و صرفه جویی در مصرف انرژی مطابق با مقررات ملی ساختمان ایران بسیار مؤثر است و منجر به کاهش هزینه مصرف انرژی ساختمان میشود.
• تنوع پوشش گیاهی روف گاردن باعث بالا بردن سطح کیفی زندگی ساکنین میشود و این مسئله ارزش ملکی ساختمان را بالا میبرد. مسلماً ساختمان دارای روف گاردن از نظر قیمتی گرانتر از ساختمان معمولی است.

معایب روف گاردن

• در صورت طراحی غیر مهندسی و انتخاب سیستم اشتباه، بار گذاری سازه ای دچار خطا خواهد شد و این امر برای سازه ساختمان بسیار خطرناک است. محاسبات سازه ای روف گاردن باید متناسب با نوع پوشش گیاهی و تجهیزات انتخاب شود.
• در صورت عدم عایقکاری مناسب پشت بام و همچنین عدم مسلح سازی خاک صدمات پر هزینه ای به گچ کاری و رابیتس سقف طبقه آخر وارد میشود. به عنوان مثال نشت آب به سقف طبقه آخر منجر به صدمه به گچ کاری و یا کناف خواهد شد و از آنجایی که روف گاردن جز مشاع ساختمان محسوب میشود همه ساکنین باید نسبت به ترمیم آسیب به گچ کاری یا گچ برگ کناف سقف طبقه آخر اقدام کنند که ممکن هزینه زیادی را به ساکنین ساختمان تحمیل کند.
• استفاده از پوشش گیاهی بدون دانش فنی و ریشه دوانی گیاهان ممکن است به عایق سقف پشت بام آسیب برساند. این آسیب در پروژه های ساخت روف گاردن بسیار مشاهده میشود. همچنین در صورتی که عمق باغچه ها برای درختان به درستی انتخاب نشود ریشه درختان عمیق نخواهد بود و در زمان وزش بادهای شدید و طوفان قطعاً درختان از جا کنده خواهند شد.
• با توجه به اینکه خاک رس آب را برای طولانی مدت در خود ذخیره میکند، وزن خاک پس از آبیاری بالاتر خواهد رفت. در صورتی که محاسبات سازه ای به درستی انجام نگیرد اضافه وزن تحمیلی به سقف بسیار خطرناک است. همچنین این امر در اثر زهکشی نامناسب خاک منجر به پوسیدگی ریشه گیاهان میشود. استفاده از ژئوسنتتیک در این موارد توصیه میشود.

ضوابط طراحی روف گاردن

1. اختلاف ارتفاع روف گاردن نسبت به ساختمان های مجاور

در صورتی که پشت بام مورد نظر محل پروژه برای احداث روف گاردن بالاتر از ساختمان های مجاور باشد میتوان از تمامی المان های معماری نظیر آلاچیق و آشپزخانه فضای باز و جکوزی خانگی و محلی برای آفتاب گرفتن استفاده کد زیرا شعاع دید همسایگان به پشت بام ساختمان یا اصطلاحاً فضای دید مشاع کور است. اما در صورتی که روف گاردن از سایر ساختمان های مجاور دید داشته باشد ممکن است ساکنین احساس خوشایندی نسبت به حفظ حریم خصوصی خود نداشته باشند. البته در این موارد میتوان با استفاده از چوب ترمووود و دیوار سبز اقدام به محصور کردن فضا و کور کردن شعاع دید مشاع کرد. در این مورد محوطه سازی روف گاردن باید به گونه ای انجام شود که فضای دید روف گاردن کور نشود و فقط در قسمت هایی که جکوزی در آن قرار گرفته شده با استفاده از دیواره سبز و یا سایه بان چوبی محیطی از دید محصور شده ایجاد کرد. یکی از بهترین انتخاب ها در روف گاردن پایین‌تر از ساختمان های مجاور استفاده از پرگولا است. پرگولا ( Pergola ) که به طور عامیانه به آن سایه بان چوبی گفته میشود از چوب ترمووود و یا چوب پلاست ساخته میشود. پرگولا را میتوان با انواع گیاهان رونده مانند یاس و نسترن و پیچک تزیین کرد تا ضمن محصور کردن دید نمای زیبایی را به محوطه روف گاردن ببخشد.

2. پوشش فضای سبز ثابت یا متحرک روف گاردن

انتخاب نوع پوشش گیاهان و فضای سبز در وهله اول به نیاز کارفرما از پروژه خود بستگی دارد. منظور از پوشش ثابت، ساخت باغچه و فضای سبز با استفاده از مصالح بنایی مانند بلوک سیمانی و ماسه و سیمان است. همچنین مقصود از فضای سبز متحرک استفاده از چمن مصنوعی و گلدان چوب پلاست است. مهمترین تفاوت میان فضای سبز ثابت و فضای سبز متحرک روف گاردن در شیوه آبیاری و زهکشی گیاهان است. در صورتی که طراحی فضای سبز روف گاردن ثابت باشد سیستم زهکشی گیاهان از اهمیت بسیار بالایی برخوردار است. نحوه اصولی شیب بندی تراز کف باغچه و همچنین قیرگونی کف باغچه و زهکشی آب باید به گونه ای انجام شود که از نفوذ آب به کف پشت بام و سقف طبقه آخر جلوگیری شود. در عین حال شیب بندی باغچه باید به گونه ای باشد که از محبوس شدن آب و پوسیدگی ریشه گیاهان نیز جلوگیری شود. به این منظور با طراحی دقیق و مهندسی روف گاردن میتوان سیستم زهکشی باغچه را به گونه ای طراحی کرد که هر دو این شرایط برآورده شود.

امکانات روف گاردن

 با توجه به بودجه کارفرما و همچنین برآورد هزینه ساخت روف گاردن میتوان امکانات بام سبز را کاهش و افزایش داد. امکاناتی نظیر جکوزی، آشپزخانه فضای باز، آلاچیق و آبنما، پرگولا ترمووود و یا چوب پلاست و شومینه فضای باز در روف گاردن قابلیت اجرایی دارند اما پیش از احداث و پس از مرحله طراحی باید نسبت به فراهم سازی زیر ساخت ها اقدام شود. به عنوان مثال وقتی کارفرما قصد احداث آشپزخانه فضای باز را داشته باشد سیستم فاضلاب و لوله کشی آب باید تعبیه شود. همچنین جنس کابینت آشپزخانه باید تمام پی وی سی باشد و در ساخت یونیت آن باید از ورق فومیزه فشرده استفاده کرد در غیر این صورت یونیت آشپزخانه فضای باز در مجاورت باد و باران پس از مدتی دچار پوسیدگی خواهد شد. همچنین در صورتی که کارفرما قصد احداث شومینه فضای باز یا فایرپیت را داشته باشد لوله کشی گاز باید با رعایت اصول مهندسی صورت پذیرد و همچنین طراحی فایرپیت به گونه ای باشد گرمای آتش که به عایق پشت بام صدمه ای نزد. مسئله عدم آسیب رسانی به عایق روف گاردن بسیار مهم است به طوری که از انجام هرگونه سوراخ کاری غیر اصولی مخصوصاً در کف پشت بام و آسیب به بهترین ایزوگام مانند ایزوگام بام گستر 117 باید جلوگیری کرد. به عنوان مثال اگر قصد نصب آلاچیق و یا سایه بان چوبی پرگولا را در پشت بام دارید سوراخ کاری مربوط به صفحه ستون ها باید به صورت مهندسی و با حداقل آسیب رسانی به عایق پشت بام صورت گیرد.

پوشش گیاهی روف گاردن

یکی از نکات مهمی که در طراحی روف گاردن باید به آن توجه کرد نوع پوشش گیاهی روف گاردن است. ریشه گیاهان به دو دسته اصلی تقسیم میشوند. گیاهان با ریشه بلند و گیاهان با ریشه کوتاه. باید توجه کرد که سیستم طراحی روف گاردن باید با توجه به نوع ریشه گیاهان انتخاب شود. سیستم روف گاردن به دو نوع گسترده و متمرکز طراحی میشود. در سیستم متمرکز معمولاً از باغچه های ثابت و یا سیار استفاده میشود. با توجه به عمیق بودن باغچه ها میتوان از گیاهانی با ریشه های بلند و متناسب با عمق باغچه استفاده کرد. اما در سیستم روف گاردن گسترده اگر عمق ریشه ها بلند باشد در نتیجه خاک روی پشت بام باید زیاد باشد که این مسئله بار زیادی را به المان های سازه ای وارد میکند. از این رو طراحی سازه ای تیر و ستون ساختمان و همچنین سقف پشت بام باید در مقابل بار مرده سازه ای یا Dead Load و ظرفیت سقف تیرچه بتنی  طراحی شود. این مسئله نیازمند این مطلب است که طراحی روف گاردن در مرحله طراحی معماری و محاسبات سازه ای و پیش از احداث ساختمان صورت پذیرد و استفاده از سیستم روف گاردن گسترده در ساختمان های ساخته شده مناسب نیست. زیرا طراحی بر اساس بار مرده برف محاسبه شده و هرگونه اضافه باری بر ساختمان خطرات بسیار جدی را در پی خواهد داشت. پس از انتخاب سیستم روف گاردن و نوع گیاهان میتوان از انواع مصالح نوین خاک مسلح یا ژئوسنتتیک (Geosynthetics ) مطابق با ضوابط و آیین نامه ها اقدام کرد. توصیه انجمن بین المللی ژئوسنتتیک برای تسلیح خاک روف گاردن استفاده از عایق های نوین ساختمانی مانند ژئوممبران ( Geomembrane ) و ژئوتکستایل ( Geotextile ) است. عایق های نوین ژنوسنتتیک با وزن بسیار کم و با کارایی فوق العاده در زهکشی آب و همچنین با مقاوم سازی خاک و به بیان علمی با افزایش زاویه اصطکاک خاک باعث مسلح کردن خاک میشوند. برای روف گاردن گسترده مطابق با ضوابط مهندسی استفاده از یکی از روش های ژئوسنتتیک الزامی است. استفاده از پوشش های ژئوممبران و ژئوتکستایل نیازمند پرداخت هزینه زیادی است. در صورتی که کارفرما در پی ساخت روف گاردن ارزان باشد بهتر است از روش های جایگزین مانند چمن مصنوعی و یا سیستم روف گاردن متمرکز استفاده کند. از روف گاردن گسترده معمولاً در مجتمع های تجاری و ساختمان های اداری استفاده میشود. در ایران به دلیل آفتاب زیاد و همچنین هزینه های اجرایی معمولاً روف گاردن متمرکز طراحی میشود.

انواع روف گاردن از نظر پوشش گیاهی

1. روف گاردن گسترده ( Extensive Roof Garden )

این سیستم با ضخامت لایه رشد گیاه کم و سبک و با استفاده از پوشش گیاهی با عمق کم و سبک ساخته میشود. از آنجایی که در سیستم روف گاردن گسترده وزن واحد متر مربع به سازه بالا میرود طراحی روف گاردن باید با در نظر گیری تمام جوانب مهندسی و مطابق با ابزار آلات ساختمانی متناسب با پروژه انجام گیرد. معمولاً در ساخت و طراحی روف گاردن گسترده از پوشش چمن نروژی استفاده میشود و در این سیستم از درخت و همچنین المان های دکوراتیو کمتر استفاده میشود. همچنین استفاده از چمن مصنوعی گزینه مطلوبی برای اجرای روف گاردن گسترده است.

2. روف گاردن متمرکز ( Intensive Roof Garden )

در طراحی روف گاردن متمرکز از آنجایی که المان های دکوراتیو و تجهیزات روف گاردن بسیار مورد استفاده میگیرد باید حتماً بار وارده بر سازه ساختمان در طراحی مد نظر قرار گیرد. تجهیزات روف گاردن مانند آلاچیق و یا شومینه فضای باز و همچنین درختان و محیط کشت گیاهان بار زیادی را به المان های سازه ای ساختمان وارد میکنند. همچنین حفاظت از سقف در مقابل نشت آب و استفاده از ایزوگام دلیجان با کیفیت در این سیستم بسیار مهم است.

3. روف گاردن مدولار یا جعبه گیاه ( Planter Box )

همانطور که از نام این سیستم مشخص است گیاهان روف گاردن در گلدان های جعبه ای و متناسب با طراحی پشت بام در مکان های مشخصی قرار میگیرند. برای ساخت جعبه گیاه میتوان از ترمووود و یا شاسی کشی فولادی و یا چوب پلاست استفاده کرد. همچنین میتوان با مصالح بنایی اقدام به ساخت باغچه هایی نواری در دور تا دور بام و چسبیده به دیوار جان پناه پشت بام کرد. فقط سیستم زهکشی و همچنین شیب باغچه ها در طراحی این سیستم بسیار مهم است. در صورت  طراحی اشتباه نشت آب به سقف سمنت برد طبقه آخر قطعاً صورت خواهد پذیرفت.

ساخت بام سبز

بام سبز ( Green Roof ) یا بام زنده ( Living Roof ) به پشت بامی که تمام و یا قسمتی از آن از پوشش گیاهی سبز نظیر چمن و یا گیاهان با عمق ریشه متوسط یا کوتاه پوشیده شده است میگویند. پوشش گیاهی بام سبز را به دو دسته کلی میتوان تقسیم کرد.

1. ساخت بام سبز با استفاده از گلدان و چمن مصنوعی

در این شرایط آبدهی به پوشش گیاهی بام سبز نیازمند تعبیه سیستم عایقکاری پیچیده ای نیست و میتوان از پوشش قیرگونی و ایزوگام به منظور نفوذناپذیری پشت بام یا تراس استفاده کرد.

2. ساخت باغچه در پشت بام و چمن طبیعی

سیستم عایق کاری ساختمان با بهترین ایزوگام مانند ایزوگام سراپوش و سیستم آبرسانی به پوشش گیاهی بام سبز کاملاً متفاوت از انواع معمول عایق کاری ساختمان است و نیازمند طراحی و محاسبه بر اساس سیستم سازه ای ساختمان و متراژ بام سبز است.

3. طراحی سازه ای بام سبز

با توجه به آیین نامه بارهای وارده بر ساختمانی، مبحث ششم مقررات ملی ساختمان در محاسبات سازه ای بار پشت بام سبز ساختمان هایی با عمر کمتر از 10 سال حداکثر مجاز به اعمال 350 کیلوگرم در هر متر مربع بار زنده هستیم. با توجه به تجهیزات موجود در پشت بام و احتمال برف و باران، حداکثر بار وارده از بام سبز به پشت بام بار 100 کیلوگرم در هر مربع در نظر گرفته شود. همچنین توجه به این نکته بسیار ضروری است که پس از آبیاری پوشش گیاهی وزن آب نیز به وزن خاک موجود اضافه میشود. از این رو آبدهی پوشش گیاهی تنها با سیستم آبیاری تحت فشار قطره ای باید صورت بگیرد و محاسبات اشتباه در طراحی بام سبز ممکن است منجر به تخریب پشت بام شود. طرح اختلاط خاک مخصوص بام سبز از ترکیب یک سوم ماسه، یک سوم سنگهای درشت دانه سبک مثل لیکا ( Lica ) و یا پوکه معدنی و یک سوم گیاه خاک باغبانی مخلوطی از چوب پوسیده و کود گیاهی تشکیل میشود. همچنین باید توجه داشت که وزن مخلوط بدست آمده نباید بیشتر از 900 کیلوگرم در هر متر مکعب در حالت مرطوب باشد.

3. مشکلات ریشه گیاه در ساخت بام سبز

رشد ریشه پوشش گیاهی و آسیب رساندن آن به سیستم عایقکاری پشت بام مهمترین مسئله ای است که در کنار سیمان پرتلند کاری و عایق کاری در انتخاب پوشش گیاهی بام سبز باید مورد توجه قرار گیرد. از این رو باید از گیاهانی استفاده شود که عمق ریشه آن بین 5 سانتیمتر تا حداکثر 10 سانتیمتر هستند. همچنین استفاده از لایه مانع ریشه ( Root Barrier ) میتواند تا حد زیادی از آسیب رسیدن به پوشش عایقکاری جلوگیری کند. در صورت استفاده از پوشش چمن طبیعی بهترین گزینه استفاده از چمن نروژی است. همچنین در صورتی که کارفرما بخواهد بودجه کمتری را صرف احداث بام سبز کند میتواند از چمن مصنوعی به عنوان پوش فضای سبز بام استفاده کند. چمن مصنوعی بار کمتری را به پشت بام وارد میکند و همچنین انتخاب ارزانتری است زیرا نیاز به زیرسازی بستر بام سبز و هزینه های جانبی را نیز ندارد. البته باید به این نکته توجه کرد که در صورتی که از چمن مصنوعی مرغوب استفاده نشود پس از مدتی چمن مصنوعی بام سبز در مجاورت نور خورشید از بین میرود و همچنین در مجاورت باران و برف میپوسد و کارفرما مجبور به صرف هزینه و ترمیم مجدد بام سبز خواهد شد.

مراحل ساخت روف گاردن

1. عایقکاری بام سبز ( Water Proofing )

این لایه معمولاً با انواع روش های متداول عایقکاری ساختمان مانند قیرگونی و ایزوگام ساخته میشود. جدا از بحث عایقکاری، شیب بندی بام به وسیله کروم بندی و رعایت ضوابط آیین نامه های ساختمانی در مورد شیب بام باید به درستی صورت پذیرد. جهت کروم بندی و کفسازی ساختمان، اجرای ملات ماسه سیمان باید به گونه ای باشد که آب به سمت کفشور پشت بام و یا لوله ناودانی هدایت شود. از تجمع آب در پشت بام جلوگیری شود و بار زنده ( Live Dead ) ناشی از برف در حداقل زمان ممکن تخلیه شود.

2. ساخت لایه محافظ بام سبز

وظیفه این لایه حفاظت از نشت آب به سیستم عایقکاری قیرگونی و ایزوگام  پشت بام میباشد. معمولاً از بتن سبک با افزودنی های ویژه برای جلوگیری از نفوذ پذیری آب و یا شاسی کشی فولادی با استفاده از ورق گالوانیزه در این لایه استفاده میشود. همچنین میتوان از صفحات ضخیم و مخصوص پلاستیکی برای لایه محافظ بام سبز استفاده کرد.

3. ساخت صفحه زهکش ( Drain Board )

صفحه زهکش یک صفحه سه لایه است که وظیفه اصلی آن فیلتر آب و محافظت از پوسیدگی ریشه گیاهان است. لایه بالایی صفحه زهکش عمل فیلتراسیون آب را انجام میدهد و در واقع آب اضافی را از ریشه گیاهان دور میکند. این عمل از پوسیدگی ریشه گیاه در مجاورت طولانی مدت با آب جلوگیری میکند. پوسیدگی ریشه چمن بام سبز در شرایطی که بام سبز به صورت علمی و مهندسی طراحی نشود بسیار معمول است. لایه میانی صفحه زهکش به صورت مخروطی شکل است و آب اضافی را از ریشه گیاهان دور میکند. لایه پایینی صفحه زهکش یک لایه پارچه ای است و وظیفه آن جلوگیری از آسیب رساندن آب به عایقکاری سقف پشت بام است.

4. ساخت لایه مانع رشد ریشه گیاه ( Root Barrier )

به کمک برخی از انواع ایزوگام مخصوص روف گاردن میتوان لایه مانع رشد ریشه گیاه را اجرا کرد. برخی از کارخانه های معتبر ایران مانند ایزوگام شرق و همچنین ایزوگام ورزیران اقدام به تولید این نوع ایزوگام کرده اند. وظیفه این لایه جلوگیری از رشد بیش از حد ریشه گیاهان و آسیب رسانی ریشه گیاه به صفحه زهکش است. جدا از اینکه پوشش گیاهی بام سبز باید به درستی انتخاب شود اجرای لایه ای که از رشد بی رویه ریشه گیاه جلوگیری میکند ضروری است.

5. ساخت لایه فیلتر ( Filter Layer )

لایه فیلتر میان لایه محیط کشت و لایه زهکش قرار دارد. معمولاً در این لایه از لایه ای از شن و ماسه استفاده میکنند. البته در سیستم بام سبز گسترده از پارچه مخصوص لایه فیلتر استفاده میشود و وظیفه آن جلوگیری از پوسیدگی ریشه گیاه است. استفاده از لایه شن و ماسه به عنوان لایه فیلتر در کاهش هزینه ساخت بام سبز مؤثر است.

6. ساخت لایه کشت گیاه ( Growing Medium )

این لایه در واقع محیط کشت گیاه و محیط رشد و نمو گیاه در بام سبز است. به طور عامیانه وظیفه این لایه مشابه با خاک باغچه است با این تفاوت که در طراحی باغچه حیاط از خاک معمولی استفاده میشود اما از آنجایی که در ساخت بام سبز باید از خاک سبک استفاده شود تحت هیچ شرایطی خاک بام سبز نباید از 900 کیلوگرم در هر متر مربع سنگین تر باشد. استفاده از خاک و برگ و یا کمپوست و مخلوط آن با شن سبک دانه میتواند بهترین گزینه برای لایه کشت گیاه باشد.

7. ساخت پوشش گیاهی بام سبز ( Planet Layer )

لایه نهایی پوشش گیاهی بام سبز باید متناسب با آب و هوای منطقه، تابش نور خورشید، میزان نیاز گیاهان به آبیاری و همچنین الزامات فنی مانند میزان رشد ریشه گیاه انتخاب شود. مهمترین نکته ای که در انتخاب پوشش گیاهی بام سبز باید به آن دقت کرد انتخاب گیاهانی است که رشد ریشه کمی داشته باشند و در خاک عمق و با مراقبت و نگهداری کم رشد کنند. همچنین پوشش گیاهی بام سبز باید ویژگی اصلی سبز بودن در تمام فصول سال را دارا باشد.

روف گاردن چیست؟

روف گاردن یا بام سبز، فرآیند مهندسی طراحی و اجرای یک اکوسیستم زنده و پایدار بر روی سطوح فوقانی سازه‌ها است که با تکیه بر محاسبات دقیق بارهای مرده و زنده، پیاده‌سازی سیستم‌های چندلایه زهکشی، فیلتراسیون، لایه‌های ضد ریشه (Anti-Root) و ایزولاسیون تخصصی، امکان توسعه فضای سبز بومی و المان‌های معماری را بدون آسیب به ساختار صلب ساختمان فراهم می‌سازد.

نکات مهندسی روف گاردن

• محاسبه دقیق بارهای سازه‌ای (مرده و زنده): تجربه کارگاهی مهندسان نشان می‌دهد هرگز نباید روف گاردن را بدون در نظر گرفتن وزن اشباع خاک، درختچه‌ها، المان‌های معماری (آلاچیق، آب‌نما) و بارهای زنده متمرکز اجرا کرد. عدم لحاظ این بارها در دال بتنی سقف، ریسک خیزهای منفی شدید و شکست‌های برشی سازه را به همراه دارد.
• انتخاب و اجرای لایه ضد ریشه (Root Barrier): نفوذ ریشه‌های تهاجمی گیاهان به لایه‌های آب‌بند سقف، یکی از اصلی‌ترین عوامل تخریب سازه بام است. استفاده از ژئوممبران‌های تخصصی ضد ریشه با اورلپ‌های جوش‌کاری شده حرارتی، از متلاشی شدن غشای آب‌بندی اصلی ساختمان در طول زمان جلوگیری می‌کند.
• طراحی سیستم زهکشی هوشمند (Drainage Cell): هدایت دبی آب مازاد ناشی از آبیاری و بارندگی شدید به سمت خروجی‌های فاضلاب، نیازمند استفاده از صفحات زهکش مشبک با ظرفیت ذخیره‌سازی و تخلیه بهینه است. پدید آمدن آب‌گرفتگی در بستر روف گاردن، لایه مرزی عایق را تحت فشار هیدروستاتیک دائمی قرار می‌دهد.

تحلیل جامع استانداردها و آیین‌نامه‌های روف گاردن در صنعت ساختمان

اجرای مدرن روف گاردن به عنوان یکی از المان‌های لوکس، نوین و کاربردی در معماری مدرن سازه‌ها، نیازمند رعایت دقیق الزامات مهندسی و آیین‌نامه‌های ملی و بین‌المللی است. این ضوابط نقش نقشه‌راهی علمی را برای تضمین کیفیت قطعات تاسیساتی، پایداری سازه کاسه استخر و عملکرد بهینه مدار هیدرولیک تصفیه ایفا می‌کنند. جدول فوق، مجموعه‌ای یکپارچه از mمراجع قانونی و دستورالعمل‌های کنترل کیفی را در قالب ساختار اجزای روف گاردن به نمایش می‌گذارد. در این بخش، کلیدی‌ترین ابعاد مهندسی این کدها را با دیدگاهی تخصصی واکاوی می‌کنیم.

نقش مبحث ششم مقررات ملی ساختمان در تضمین کیفیت مصالح و ابعاد

مبحث ششم مقررات ملی به عنوان مرجع قانونی و حاکمیتی در محاسبات بارهای وارده بر ساختمان، نقش حیاتی در تعیین ضوابط بارگذاری استاتیکی و دینامیکی روف گاردن دارد. این آیین‌نامه مشخص می‌کند که وزن ترکیبی خاک اشباع، گلدان‌ها، آلاچیق‌ها و درختچه‌ها به عنوان بار مرده بلندمدت، چه تاثیری بر لنگرهای خمشی دال‌ها می‌گذارد. انحراف از این مفاد فنی، علاوه بر آسیب شدید به یکپارچگی بتن، منجر به تایید نشدن گواهی‌های پایان کار سازه توسط ناظران نظام مهندسی خواهد شد.

استاندارد ملی ایران شماره ۲-۲۲۱۴۴ و تعیین مشخصات سیستم هیدرولیک

این استاندارد تخصصی، پایه و اساس ارزیابی‌های ایمنی بازرسان در حوزه پایداری و مهندسی بام‌های سبز است. به عنوان مبنا، رفتار حرارتی، مقاومت کششی غشاهای آب‌بند و ضوابط لایه‌بندی روف گاردن در این مدرک به دقت فرموله شده‌اند. کنترل دقیق این پارامترها بر این اساس، مانع از افت کیفیت عملکردی زیرساخت عایق‌کاری در شرایط بارندگی شدید یا چرخه‌های دمایی فصول مختلف شده و پایداری مادام‌العمر سازه را به همراه دارد.

وظیفه استانداردهای بین‌المللی در تضمین کیفیت مواد و اجرایی

استانداردهای بین‌المللی نظیر FLL آلمان و ASTM آمریکا، مراجع اصلی طراحی قطعات حساس و لایه‌های ژئوسنتتیک مانند ورق‌های دیمپل‌شیت زهکش و فیلترهای نفوذپذیر هستند که پایداری کل پلتفرم روف گاردن را هدایت می‌کنند. این کدها تضمین می‌کنند که متریال به کار رفته در ساخت لایه‌ها فاقد هرگونه ناپیوستگی فیزیکی بوده و سیستم در برابر نیروهای برشی خاک و اسیدهای بیولوژیکی ناشی از ریشه گیاهان مقاومت عالی نشان دهد. اعمال این ضوابط در فاز مهندسی، مستقیماً ضریب اطمینان خستگی لایه‌ها را افزایش می‌دهد.

اهمیت استاندارد ملی برای اتصالات و لوله‌های فشار قوی یوپی‌وی‌سی

خطوط لوله‌کشی و کف‌شورهای آب باران به عنوان شریان‌های اصلی انتقال مایع در مدار روف گاردن، باید بر اساس استانداردهای بین‌المللی فشار بالا تولید و تست شوند. هرگونه ضعف در چسبندگی اتصالات یا عدم خروج به موقع آب، لایه مرزی عایق را دچار گسیختگی کرده و ریسک نشت آب به طبقات زیرین یا سنگین شدن ناگهانی سقف را به شدت بالا می‌برد. استانداردهای ملی اتصالات، تضمین‌کننده مقاومت کششی و برشی این المان‌های تخلیه در شرایط استارت ناگهانی پمپ‌های کف‌کش یا بارندگی‌های سیل‌آسا هستند.

نگاهی مهندسی به چسب آب‌بندی گرید دو جزئی پایه سیمانی/اکریلیک

ورق ژئوممبران PVC و چسب عایق دو جزئی پایه سیمانی/اکریلیک پرمصرف‌ترین متریال عایق‌کاری در سیستم روف گاردن است که به دلیل تعادل ویسکوالاستیک، پایداری حرارتی فوق‌العاده و شاخص انعطاف‌پذیری بالا شناخته می‌شود. استانداردهای کنترلی و آزمون‌های آزمایشگاهی متعدد روی این متریال، جایگاهی بنیادی در تضمین دوام کارکرد سازه و عمر مفید لایه‌های نازک‌کاری ایفا می‌کنند.

طبقه‌بندی بر اساس درجه رزین اکریلیک و اهمیت آن در کارکرد استخر

میزان جامدات و رزین اکریلیک متداول در غشاهای آب‌بند، مقاومت کششی و قابلیت پل زدن بر روی ترک‌ها (Crack Bridging) را تحت بارهای خمشی سقف تعریف می‌کند. این پارامتر فاکتور اصلی در پایداری عایق‌کاری بستر روف گاردن است. عایق‌های با درصد الاستومر بالاتر در فصول گرم سال مقاومت بهتری در برابر چرخه‌های انبساطی سازه داشته و مانع از پدیده فرار آب از فواصل میکرونی بتن می‌شوند، در حالی که در سرمای شدید بدون الاستومر دچار تردی می‌گردند. رفتار ایده آل این لایه‌ها توسط استانداردهای جهانی ASTM C1583 به طور کامل کالیبره می‌شود.

بهترین آزمون‌های کنترل کیفیت: شاخص انعطاف‌پذیری، چسبندگی به بتن و پایداری حرارتی

سنجش میزان چسبندگی (Pull-off Strength) لایه عایق به سطح بتن سقف، معیاری از مقاومت لایه در برابر بارهای برشی ناشی از لغزش خاک روف گاردن است که کلید اصلی پایداری ساختار چندلایه است. آزمون پایداری حرارتی نیز از الزامات مراجع مهندسی جهت ایمنی در زمان کارکرد بلندمدت زیر نور مستقیم خورشید پیش از خاک‌ریزی است. مقاومت در برابر پدیده تاول‌زدگی (Blistering) از دیگر ویژگی‌های مهندسی این متریال است که مانع از ایجاد حباب‌های هوا و لرزش‌های میکرونی لایه عایق در حین تغییرات دمایی می‌شود.

آزمون‌های پیرشدگی کوتاه‌مدت و بلندمدت و تاثیر آن بر دوام استخر

آزمون‌های شبیه‌سازی پیرشدگی در برابر اشعه فرابنفش (UV) و اسیدهای آلی خاک برای ارزیابی میزان تشکیل گسست و اسیدی شدن لایه آب‌بند در طول زمان کارکرد روف گاردن به کار می‌روند. پیرشدگی مواد عایق سبب ایجاد ذرات گچی شده که منجر به گرفتگی فیلترهای ژئوتکستایل و آسیب به پوشش نهایی دیواره‌ها خواهد شد. انجام دوره‌ای این آزمایش‌ها و نظارت بر فرآیند کیورینگ تحت نظارت واحدهای مهندسی در گروه ساختمانی سیمرغ، عمر مفید سازه بام را تضمین و هزینه‌های تعمیرات را به حداقل می‌رساند.

راهنمای جامع ساخت استخر ویلا (ضوابط مبحث نهم و نشریات فنی)

برای اجرای یک روف گاردن بدون نقص، انتخاب سیستم آبیاری قطره‌ای هوشمند با کلکتورهای مهندسی متناسب با محاسبات تبخیر و تعرق گیاهان الزامی است. ضوابط فنی بر تمیز بودن کامل بستر، استفاده از لوله‌های پنج‌لایه یا پلی‌اتیلن بدون اتصال در مسیرهای زیر خاک، و نصب نوار واتراستاپ در نزدیک‌ترین نقطه به جان‌پناه‌ها تاکید دارند. گروه ساختمانی سیمرغ با تسلط بر این کدهای طراحی، کل فرآیند مهندسی، تامین و اجرای روف گاردن را مطابق بالاترین معیارهای صنعت ساختمان کشور تضمین می‌کند.

جمع‌بندی و راهنمای مهندسی برای انتخاب و استفاده بهینه از ساخت استخر ویلا

تحلیل علمی و اجرای دقیق کدهای مهندسی روف گاردن پایه اصلی تحقق یک اکوسیستم پایدار، بی‌نقص و اقتصادی در ساختمان‌ها است. از انتخاب دقیق نوع خاک (بستر سبک پرلیت و پیت‌ماس) بر اساس محدودیت سازه، کنترل کیفیت بتن سقف با طرح اختلاط مهندسی و افزودنی‌های روان‌کننده، تا رعایت قواعد عایق‌کاری چندلایه، همه باید تحت نظارت مهندسین مجرب سازه انجام شوند. پروژه‌های متعدد ساختمانی شرکت صاد گواهی بر این رویکرد علمی است که آسیب‌های ناشی از نشست، افت تراز آب و عدم تاییدیه استاندارد را کاملاً مرتفع می‌سازد.

مزایای روف گاردن

1. ارتقای چشمگیر ارزش ملکی و بهینه‌سازی فضاهای مرده ساختمان

• اجرای روف گاردن با بهره‌گیری از متریال باکیفیت درجه یک و معماری مدرن، فضاهای بلااستفاده پشت‌بام را به یک محیط رفاهی لوکس تبدیل کرده و ارزش سرمایه‌گذاری ملک را به شکل چشمگیری ارتقا می‌دهد. این ویژگی ساختاری به عنوان یک مزیت رقابتی پایدار در بازار مسکن مدرن به شمار می‌رود.

2. عایق‌کاری حرارتی موثر سازه و کاهش مصرف انرژی

• یکی از مزایای ساختاری روف گاردن، عملکرد عالی لایه‌های فشرده خاک و ژئوتکستایل به عنوان یک عایق حرارتی طبیعی برای طبقه زیرین سقف است. این سیستم با جذب تشعشعات خورشیدی توسط پوشش گیاهی، دمای داخل ساختمان را موازنه کرده و کاهش چشمگیر بار مصرفی سیستم‌های سرمایشی و گرمایشی را تضمین می‌کند.

3. بهبود کیفیت هوای موضعی و کاهش اثرات جزیره حرارتی شهری

• با توجه به فرآیند فتوسنتز گیاهان، روف گاردن نقش بسزایی در تولید اکسیژن، جذب دی‌اکسید کربن و فیلتراسیون ذرات معلق هوا ایفا می‌کند. توسعه این بام‌های سبز در مقیاس کلان، دمای محیط‌های متراکم شهری را تعدیل کرده و دست طراحان را در چیدمان پلان‌های پایدار و سبز باز می‌گذارد.

4. محافظت از غشای آب‌بند سقف در برابر پرتوهای مخرب خورشیدی

• کاسه و دال بتنی سقف که زیر لایه‌های مهندسی بام سبز مدفون شده باشد، از تماس مستقیم با اشعه فرابنفش (UV) و شوک‌های حرارتی شب و روز کاملاً مصون می‌ماند. این سیستم بر خلاف پشت‌بام‌های موزائیکی یا ایزوگام معمولی دچار پوسیدگی، سوراخ‌شدگی یا تغییر شکل در برابر آفتاب نشده و عمری مادام‌العمر دارد.

معایب روف گاردن

1. حساسیت شدید به وزن خاک اشباع و نیاز به تقویت اسکلت سازه

• یکی از محدودیت‌های فنی روف گاردن، آسیب‌پذیری بدنه ساختمان در مواجهه با بارهای مرده اضافی است. در صورت عدم محاسبه دقیق یا استفاده از خاک‌های سنگین معمولی باغچه‌ای، فشار خاک اشباع در زمان بارندگی‌های طولانی می‌تواند باعث ایجاد ترک‌های مویی عمیق در تیرها و دال‌های بتنی سقف گردد.

2. ریسک نشت رطوبت در صورت اجرای نامناسب یا استفاده از لایه‌های ضد ریشه ضعیف

• در صورت عدم رعایت دقیق تولرانس‌های طرح اختلاط و استفاده از نوارهای عایق یا ژئوممبران‌های کم‌کیفیت، ریشه‌های گیاهی به لایه مرزی بتن نفوذ می‌کنند. این نقص علاوه بر سست کردن آرماتورهای دال، راندمان هیدرولیکی سیستم آب‌بندی سقف را کاملاً زایل می‌سازد.

3. محدودیت در سرعت اجرا و زمان‌بر بودن تست‌های آبگیری لایه‌ها

• محدوده زمان لازم برای اجرای گام به گام لایه‌های هفت‌گانه روف گاردن و انجام تست‌های هیدروستاتیک طولانی‌مدت عایق، سرعت پیشرفت پروژه‌ها را کاهش می‌دهد و برای کارفرمایانی که نیاز به بهره‌برداری سریع دارند کاربردی نیست. همچنین فرآیند ترانسفر خاک و مصالح به پشت‌بام نیازمند تجهیزات کارگاهی گسترده است.

4. هزینه‌های نگهداری دوره‌ای بالا و نیاز به پایش مداوم لایه‌های زهکش

• فرآیند کارکرد مداوم سیستم‌های آبیاری هوشمند و هرس گیاهان، مصرف آب و هزینه‌های خرید سموم و کودهای تخصصی سبک را به همراه دارد. در صورت عدم سرویس دوره‌ای کف‌شورها، تجمع املاح و لای در تلاطم لایه زهکش می‌تواند مسیر خروجی آب را مسدود و بستر را ناامن جلوه دهد.

روغن و اجزای محرک مورد استفاده در روف گاردن

انتخاب مهندسی ورق‌های پلیمری و نوع فیلترهای ژئوسنتتیک در عملکرد نهایی روف گاردن نقش تعیین‌کننده‌ای دارد و باید کاملاً متناسب با نوع پوشش گیاهی و طول مسیر لوله‌کشی سازه طراحی شود. انواع متعددی از صفحات زهکش و عایق در بازار مهندسی وجود دارند، اما دو متریال مرسوم برای لایه عایق رطوبتی به ترتیب ژئوممبران PVC گرید ۱.۵ میلی‌متر و ژئوممبران PVC گرید ۲ میلی‌متر هستند که بر اساس بار استاتیکی بستر و نوع ریشه‌های گیاهی انتخاب می‌شوند.

ورق‌های گرید ۲ میلی‌متر که دارای ضخامت بیشتر و به عبارتی پایداری حلقوی و کششی افزون‌تری هستند، برای پروژه‌های دارای سیستم روف گاردن متمرکز (Intensive) شامل درختچه‌ها و آلاچیق‌ها که بارهای سنگین پدیده‌ای رایج است، ترجیح داده می‌شوند. در این شرایط، مقاومت ورق‌ها در برابر پدیده سوراخ‌شدگی (Puncture Resistance) اهمیت بالایی دارد؛ زیرا فشارهای هیدروستاتیک بالا ناشی از خاک اشباع همراه با نیروهای فیزیکی ریشه‌ها می‌توانند باعث تخریب سریع اتصالات جوش لایه‌ها در سیستم شوند. به همین دلیل ورق ۲ میلی‌متر گزینه‌ای پایدار برای جلوگیری از نفوذ آب است.

در مقابل، ورق‌های گرید ۱.۵ میلی‌متر به دلیل انعطاف‌پذیری بیشتر و قیمت اقتصادی‌تر در مسیرهای عمودی جان‌پناه‌ها یا روف گاردن‌های گسترده (Extensive) با پوشش گیاهی سطحی (مانند گیاه سدوم) که فشار کمتری حاکم است، توانایی فوق‌العاده‌ای در عایق‌کاری یکنواخت دارند. در سازه‌های معمولی، خاصیت فیزیکی این لوله‌ها اجازه می‌دهد جریان آب بدون تحمیل بار اضافی به خروجی‌ها ارسال شود و از پدیده خفگی مدار زهکشی جلوگیری شود. بنابراین در پروژه‌هایی که محدودیت بودجه حاکم است، استفاده از ورق ۱.۵ میلی‌متر در بخش‌های کم‌فشار، پایداری جریان و هم‌ترازی اقتصادی پروژه را تضمین می‌کند.

علاوه بر گرید لوله‌ها، فرآیند اجرای دقیق آب‌بندی دور خروجی‌ها، شاسی‌کشی المان‌های معماری و آلیاژ اتصالات از عوامل تاثیرگذار بر توانایی ایجاد عملکرد سایلنت و مهار ارتعاشات است. گروه ساختمانی سیمرغ با تکیه بر دانش فنی تیم مکانیک و سازه خود (تحت هدایت تخصص علمی دکتری سازه) و بر اساس استانداردهای بین‌المللی، بهینه‌ترین کانفیگ لایه‌بندی و مدار لوله‌کشی را برای هر پروژه مسکونی هماهنگ با طراحی سازه انجام می‌دهد؛ این رویکرد علمی طول عمر مفید قطعات را مضاعف و هزینه‌های نگهداری را به طور چشمگیری کاهش می‌دهد.

اهمیت کیفیت جک و شلنگ‌های هیدرولیک

سیستم لایه‌های دیمپل‌شیت و فیلترهای ژئوتکستایل همراه با خطوط لوله‌کشی فشار قوی در سیستم روف گاردن، علاوه بر نقش چرخش آب، مسئولیت مهار بارهای دینامیکی و جریان تلاطمی بارندگی‌ها را بر عهده دارند. یک مجموعه هیدرولیکی استاندارد باید دارای مشخصات کیفی بسیار دقیقی باشد که تاثیر مستقیمی بر ایمنی و دوام کل سازه متحرک دارد:

• پوشش بدنه ضد اسید لایه‌ها و اورلپ دقیق محل نازل‌ها: ورق‌های پلیمری باید دارای مقاومت در برابر اسیدهای آلی خاک با استاندارد بالا باشند تا از هرگونه خوردگی اتصالات، نشت آب به پشت بتن و ایجاد فرار آب جلوگیری شود.
• ساختار چندلایه صفحات زهکش با مقاومت در برابر بار فشرده: لوله‌های مدفون در خاک باید دارای تاییدیه فشار کاری حداقل دو برابر حداکثر فشار دینامیکی پمپ‌های آبیاری بر اساس استانداردهای DIN باشند تا در برابر ضربه‌های استارت پمپ تاب‌آوری داشته باشند.
• عاری بودن سیال آب و مدار از آلودگی‌های میکرونی خاک: وجود هرگونه سنگ‌ریزه، برگ یا ذرات فیزیکی در مدار، پروانه پمپ‌های تخلیه را قفل کرده و زوال زودهنگام فیلتر شنی را به همراه خواهد داشت؛ لذا نصب موگیر (استرینر) قبل از پمپ الزامی است.
• مقاومت در برابر نشست‌های سازه‌ای خاک محوطه (Settlement Resistance): لوله‌ها و اتصالات هیدرولیکی روف گاردن باید محاسبات انعطاف‌پذیری تحت بار خاک را پاس کنند تا در صورت نشست‌های جزئی بستر دچار گسیختگی یا شکستگی زاویه‌ای نشوند.

بی‌توجهی به این مشخصات متالورژیکی و هیدرولیکی در بسیاری از کارگاه‌ها باعث مشکلاتی همچون پدیده کاهش مداوم آب، بریدن اتصالات زیر بتن کف و تخلیه ناگهانی مدار می‌شود که ترمیم مجدد آن نیازمند هزینه‌های سنگین تخریب بتن و توقف طولانی‌مدت بهره‌برداری دستگاه خواهد بود.

مراحل گام به گام اجرای ساخت استخر ویلا

1. آماده‌سازی پیت (سقف بتنی) و شاسی‌کشی سازه‌ای

• اولین و حیاتی‌ترین گام، پاک‌سازی کامل سقف از هرگونه نخاله، رطوبت و اجرای بتن شیب‌بندی تراز است. کف گود باید کاملاً کوبیده و تراز شده و کفسازی اولیه انجام شود. سپس کلاف‌بندی و شاسی‌کشی المان‌های سنگین روف گاردن با پروفیل‌های استاندارد جهت ایجاد بستر استقرار دیواره‌ها اجرا می‌گردد.

2. نصب و شاقول‌سازی لوله‌های تاسیسات و استقرار واتراستاپ

• پس از تکمیل شبکه اول آرماتور، لوله‌های هادی آب (پلی‌اتیلن) با دقت بالایی توسط نقشه‌های تاسیساتی نصب و فیکس می‌شوند. بلافاصله نوار واتراستاپ هیدرولیکی در موضع درزهای سرد اجرایی کف به دیواره مستقر شده و تراز عمودی آن با تولرانس‌های میلی‌متر تثبیت می‌شود تا از فرار آب جلوگیری شود.

3. استقرار قالب‌بندی و بتن‌ریزی یکپارچه با مکمل‌های نفوذپذیر

• قالب‌های فلزی ماهیچه‌کشی دور جان‌پناه‌ها بسته شده و بتن استاندارد با اسلامپ کنترل شده و چسب بتن آب‌بند پر می‌شود. فرآیند ویبره زدن اصولی مابین آرماتورها و گلویی قالب‌ها انجام می‌گیرد. هم‌زمان تست‌های کروم‌بندی کف جهت ایجاد شیب دقیق به سمت کف‌شور اصلی روف گاردن سیم‌کشی و کالیبره می‌شوند.

4. اجرای عایق‌کاری چندلایه (کارسِت) و کالیبراسیون تجهیزات تصفیه خانه

• در گام نهایی، شاسی عایق ژئوممبران و دیمپل‌شیت روی سطح بتن ساب‌خورده اعمال شده و با توری فایبرگلاس مسلح می‌شود. خاک سبک یا کف‌پوش ترموود بر روی این لایه مونتاژ می‌گردد. سپس تست‌های بارگذاری آبگیری ۲۴ ساعته انجام شده و پیچ‌های تنظیم شیرهای چندحالته فیلتر (شامل بک‌واش، رینس و تصفیه) روی کلکتور موتورخانه کالیبره می‌شوند تا روف گاردن کارکردی بدون عیب را ثبت کند.
