کناف سقف و دیوار کناف

کناف سقف

کناف نام تجاری یک شرکت آلمانی است که پیشتر در ایران فعالیت میکرد. سیستم کناف از دو بخش صفحات گچ برگ و المان های سازه ای تشکیل شده است. ابعاد صفحات کناف ایران به صورت استاندارد 240 در 120 سانتیمتر و با ضخامت 9.5 میلیمتری و 12.5 میلیمتری و در سه نوع تولید میشود.

گچ برگ پانل کناف RG

پانل RG کناف که پانل معمولی بوده و برای کارهای معمولی نظیر سقف کناف فلت و دیوار معمولی در محیط های معمولی استفاده میشود. رنگ پانل RG کناف به رنگ طوسی روشن میباشد.

2. گچ برگ پانل کناف MR

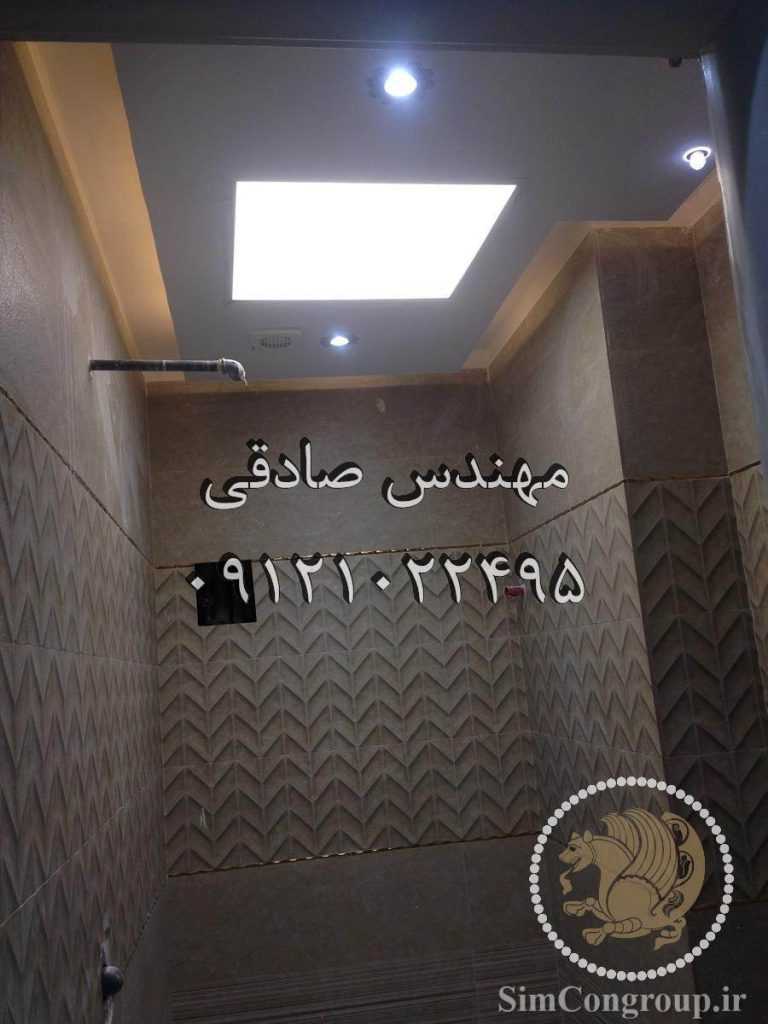

پانل MR کناف که برای محیط های مربوط مانند سقف سرویس بهداشتی و حمام استفاده میشود. در محیط هایی که در معرض رطوبت قرار دارند حتماً باید از گچ برگ MR استفاده کرد. رنگ پانل MR کناف سبز رنگ است.

3- گچ برگ پانل کناف FR

پانل FR کناف برای محیط های در معرض آتش سوزی استفاده میشود. در واقع مواد بکار رفته در پانل FR از گسترش آتش سوزی جلوگیری میکند. پانل FR کناف در محیط های حساس مانند بیمارستان ها و مساجد و یا محل تجمع تعداد نفرات زیاد است استفاده میشود. رنگ پانل FR قرمز است.

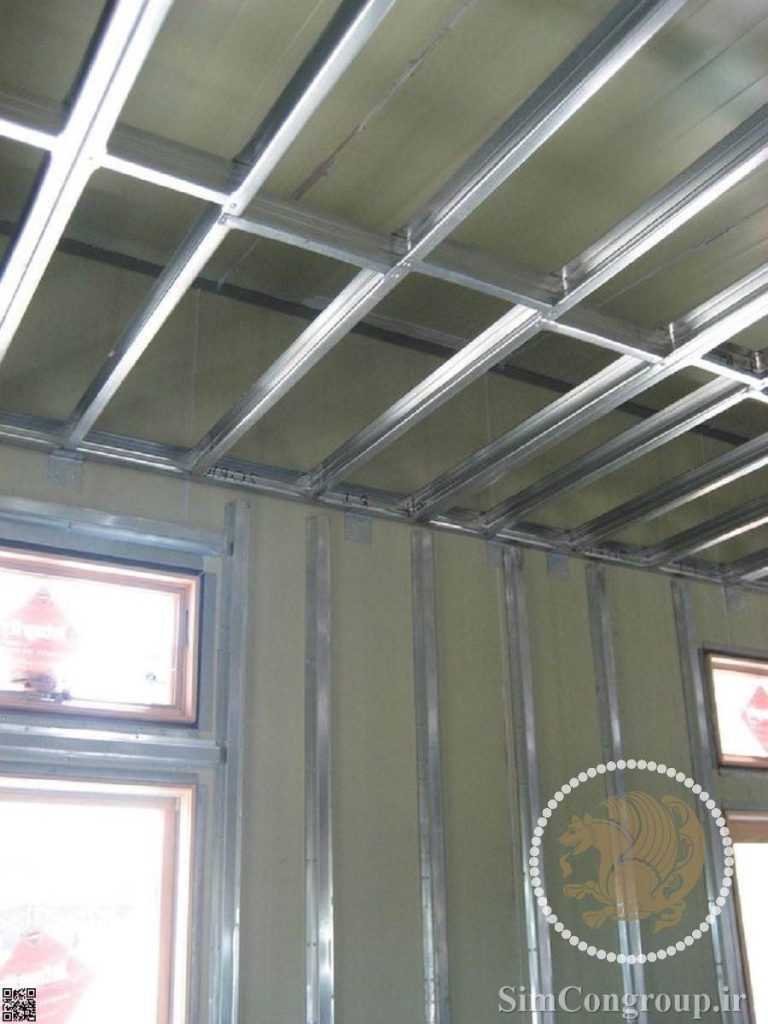

سازه سیستم سقف کناف شامل نبشی و سازه F کناف و سازه U کناف و براکت و کلیپس است. همچنین سازه سیستم کناف دیوار دیوار نیز شامل رانر و استاد است که متناسب با ضخامت دیوار استفاده میشود.

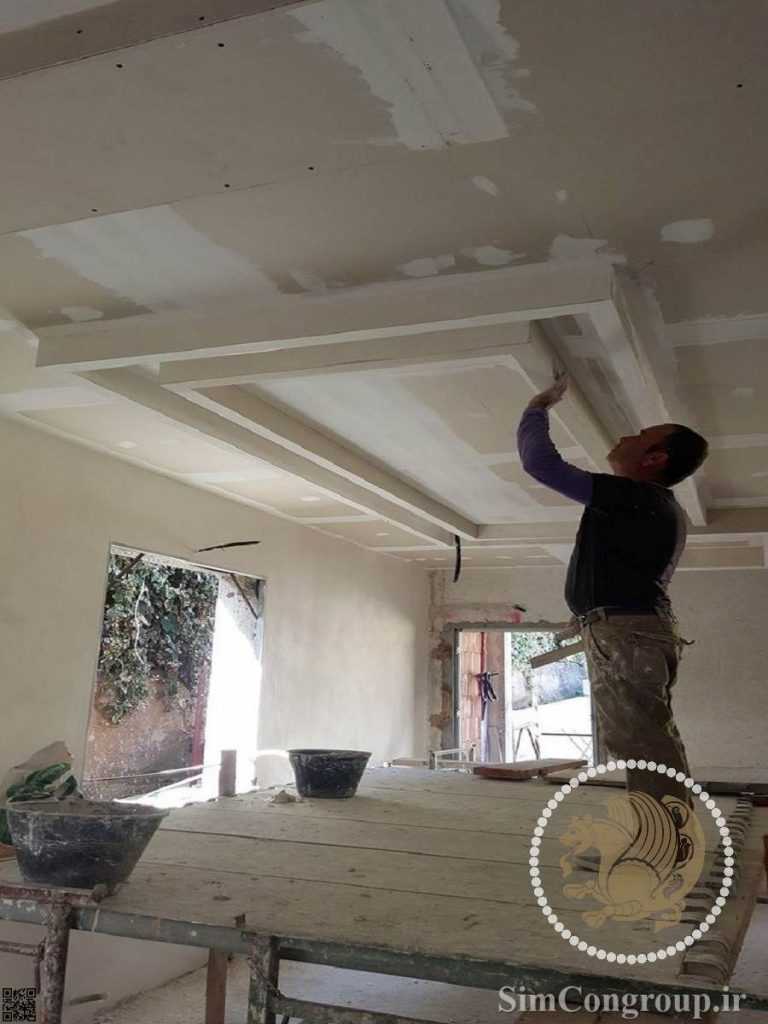

کناف یک سیستم یکپارچه و بدون درز است. برای اجرای سقف کاذب کناف صفحات روکش دار گچی ( مخصوص کناف سقف ) به زیرسازی فولادی که خود به سقف بتنی اصلی متصل میباشد پیچ میشود. ساختار کناف سقف از نظر معماری بسیار منعطف است و قابلیت اجرای انواع طرح کناف پیچیده با قوس و انحنای زیاد را دارا میباشد.

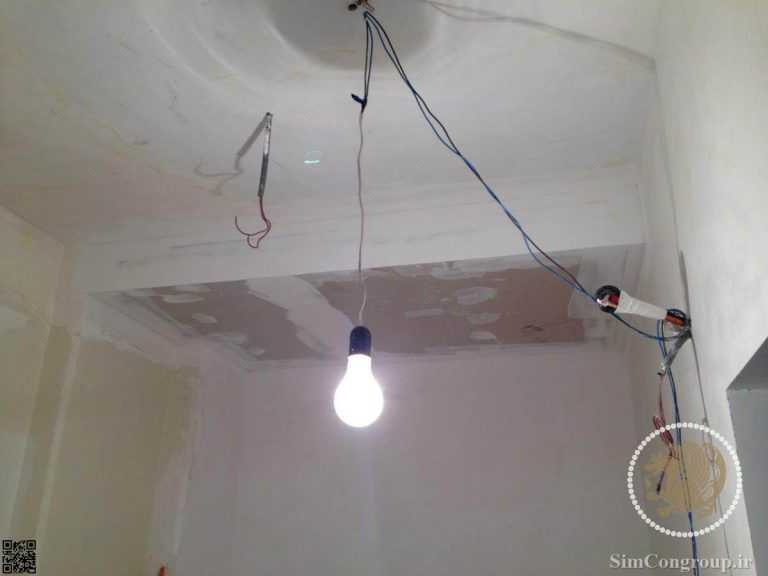

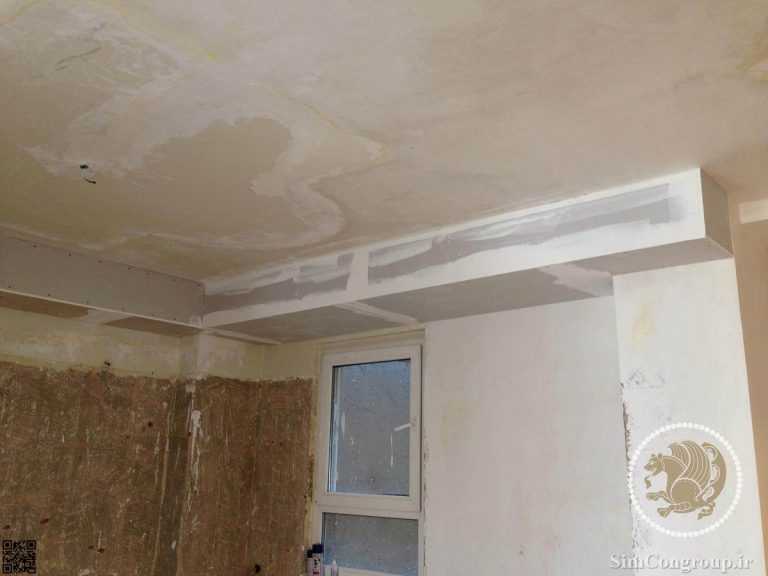

بطور کلی کناف سقف در ساختمان به دو دلیل اجرا میشود: 1- به عنوان سقف کاذب برای پوشاندن تاسیسات ساختمان 2- زیباسازی محیط و نورپردازی. معمولاً در ساختمان های ایران تاسیسات ساختمان مثل لوله های آب و برق از کف ساختمان عبور میکند و عمده استفاده کناف سقف در ایران برای زیباسازی محیط و مخصوصاً نورپردازی آن است. معمولاً در نورپردازی سقف کناف از شلنگی و هالوژن استفاده میشود.

مزایای کناف سقف

استفاده از کناف سقف جایگزین بسیار مناسب و مقرون به صرفه ای نسبت به سایر مصالح ساختمانی است. سرعت بالای اجرای کناف کی پلاس نسبت به گچکاری سنتی و استفاده از گچ سمنان و همچنین عدم کثیف کاری و کاهش پرت مصالح از دیگر مزیت های اجرای سقف کناف است. همچنین با توجه به اینکه برای اجرای گچبری سقف با انواع نیاز به جوشکاری میلگرد و ساپورت گیری از سقف است، معمولاً از میلگرد تیرچه سقف ساپورت گرفته میشود. در این روش به دلیل شکستن قسمت سفالی تیرچه و همچنین جوشکاری میلگرد تیرچه ضعیف میشود که مسلماً منجر به ضعیف شدن قسمت سازه ای سقف میشود. از آنجا که المان F کناف با استفاده از میخ چاشنی به سقف و به صورت مستقیم وصل میشود هیچگونه مشکل سازه ای را به همراه نخواهد داشت. در زیر به صورت خلاصه به مزایای کناف سقف اشاره شده است:

1. اجرای سریع و آسان.
2. عبور آسان تأسیسات سرمایشی و گرمایشی و الکتریکی.
3. انعطاف طراحی داخلی بالا.
4. عایق حرارتی و صوتی و مقاومت در برابر حریق و رطوبت.
5. هزینه اجرایی کمتر نسبت به گچبری.
6. مقاوم در برابر زلزله در صورت اجرای مهندسی.
7. تمیزی محیط و جلوگیری از کثیف کاری حین اجرا.

معایب کناف سقف

 شاید بتوان گفت اصلی ترین ضعف کناف در اجرای غیر اصولی آن است. در صورتی که مجری عامل کناف کم تجربه باشد و یا نا آشنا به اصول اجرای کناف نباشد نمیتواند اجرای خوبی داشته باشد. همچنین باید در نظر داشت که سقف کناف در دو تیپ A و B با توجه به طول و عرض کار اجرا میشود. استفاده از نبشی، سازه F یا سازه U کناف سبک و تقلبی منجر به عدم تحمل گچ برگ شده که ممکن است باعث سقوط گچ برگ سقف شود. در زیر به طور خلاصه معایب کناف سقف آورده شده :

1. استفاده از پانل کناف و سازه کناف تقلبی که متاسفانه بسیار زیاد شده است.
2. اجرای غیر اصولی و ناشیانه که منجر به سقوط سقف میشود.
3. ترک خوردن سقف در اثر استفاده از مصالح بی کیفیت.
4. شکم انداختن سقف کناف چند ماه پس از اجرا بدلیل ساپورت گیری غیر اصولی.
5. عدم تعهد پیمانکار به اجرای خود.

انواع سقف کناف

سازه سقف کناف در دو تیپ A و تیپ B و متناسب یا ابعاد فضا اجرا میشود.

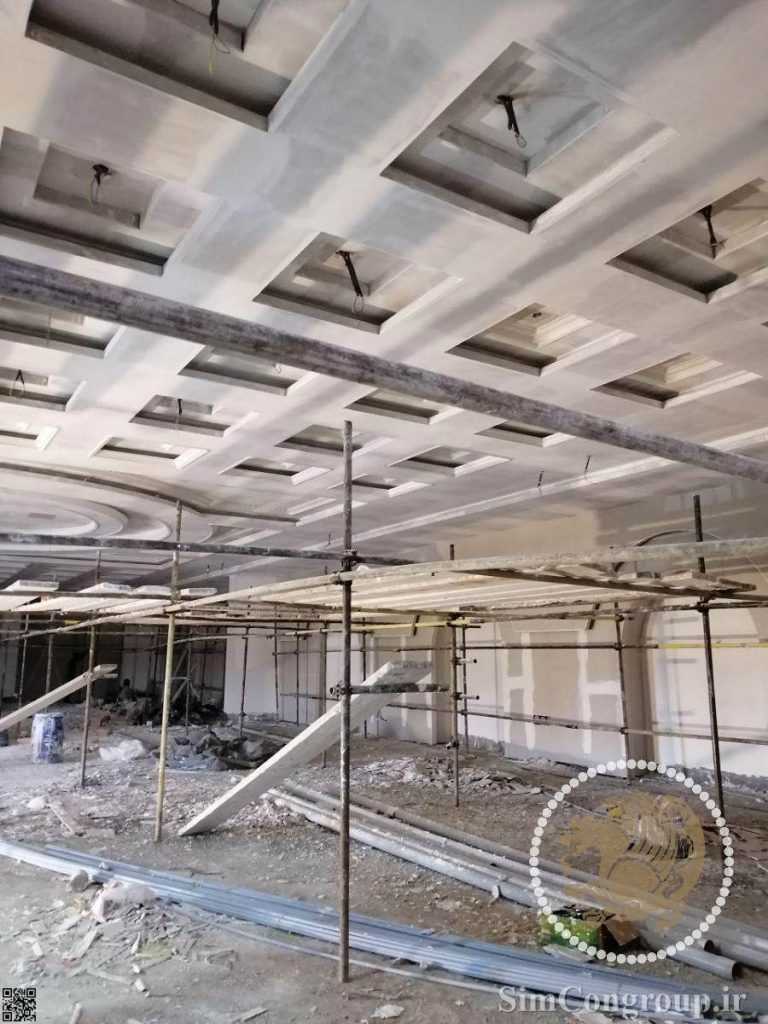

سقف کناف تیپ A

در ساختار سقف کناف تیپ A المان های سازه ای F کناف در دو جهت عمود بر هم و به وسیله کلیپس به هم متصل میشوند. پس از آن گچ برگ کناف توسط پیچ خودکار به سازه متصل میشود. از سقف کناف تیپ A در فضاهای با ابعاد طول بزرگ استفاده میشود.

سقف کناف تیپ B

در ساختار سقف کناف تیپ B المان های سازه ای F در یک جهت و با فاصله کم از سقف اجرا میشوند. سپس گچ برگ کناف به سازه F سقف متصل میشود. استفاده از کناف سقف تیپ B فقط در شرایطی که عرض سقف کمتر از 4 متر باشد مجاز است.

انواع سقف کناف

انواع سقف کناف را میتوان به دو دسته کلی سقف برای محیط های داخلی و خارجی تقسیم کرد. با توجه به محیطی که سقف در آنجا اجرا خواهد شد باید پانل متناسب را انتخاب کرد. به عنوان مثال در شرایطی که سقف کناف در ورودی لابی ساختمان یا سقف تراس بخواهد استفاده شود از صفحات دارای عایق رطوبتی یا اصطلاحاً MR باید استفاده کرد.  همچنین در صورتی که بعنوان مثال در استخر سرپوشیده از کناف بخواهیم استفاده کنیم پانل های استفاده شده علاوه بر اینکه باید در مقابل رطوبت مقاوم باشند باید در مقابل قارچ و کپک زدن هم مقاوم باشند. استفاده از پانل متناسب مانند فایبر سمنت برد با کاربری باید بصورت مهندسی انتخاب شود و صرف استعلام قیمت کناف سقف بصورت متری کاری کاملاً اشتباه است.

کناف (درای‌وال) چیست؟

کناف یا سیستم ساخت‌وساز خشک (Drywall) فرآیند ایجاد دیوارها و سقف‌های کاذب یکپارچه و سبک است که با اجرای شبکه‌ای از پروفیل‌های فولادی گالوانیزه و اتصال پانل‌های روکش‌دار گچی بر روی آن‌ها، ضمن کاهش چشمگیر بار مرده سازه، بستری ایده‌آل برای عبور تاسیسات و اجرای طرح‌های پیچیده معماری فراهم می‌کند.

نکات مهندسی کناف

• زیرسازی و ترازسنجی لیزری: تجربه کارگاهی نشان می‌دهد هرگز نباید شاسی‌کشی کناف را روی سازه اصلی ناهموار یا بدون کنترل دقیق شاقول و تراز لیزری اجرا کرد. کیفیت نهایی و پایداری لرزه‌ای ارتباط مستقیمی با یکپارچگی شبکه زیرین و انتقال صحیح بار به عناصر باربر سازه دارد.
• حصیربافت و درزگیری (Staggered Joints): درز پانل‌های گچی در یک راستا به هیچ وجه نباید ممتد باشد و در لایه‌های متوالی یا تک‌لایه، این اتصالات باید به صورت شطرنجی (پله‌ای) اجرا شوند تا از ایجاد یک خط ضعف ممتد و ترک‌خوردگی‌های آتی جلوگیری شود.
• کنترل ضخامت و فواصل سازه‌ای: پروفیل‌های گالوانیزه الزاما باید دارای ضخامت استاندارد (حداقل ۰.۶ میلی‌متر) باشند. افزایش فواصل استادها (Studs) و رانرها فراتر از حد مجاز آیین‌نامه‌ای، خیز و شکم‌دادگی پانل‌ها را به دنبال داشته و سیستم را در برابر بارهای جانبی آسیب‌پذیر می‌کند.

تحلیل جامع استانداردها و آیین‌نامه‌های کناف در صنعت ساختمان

سیستم‌های درای‌وال و کناف به عنوان یکی از اجزای کلیدی معماری داخلی و سبک‌سازی ساختمان‌ها، نیازمند رعایت دقیق استانداردهای مهندسی سازه و آیین‌نامه‌های ملی و بین‌المللی هستند. این استانداردها مسیر مشخصی را برای تضمین کیفیت مقاطع فولادی، مقاومت مکانیکی پانل‌ها، و اطمینان از عملکرد یکپارچه سیستم در برابر بارهای ثقلی و لرزه‌ای ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های کنترل کیفی را به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش نشریه ۷۱۴ و مبحث ششم در تضمین پایداری سازه‌ای

نشریه ۷۱۴ به‌عنوان جامع‌ترین دستورالعمل بومی ساخت‌وساز خشک، به همراه مبحث ششم مقررات ملی، نقش حیاتی در طراحی مهندسی کناف دارند. این مراجع اطمینان می‌دهند که دیوارهای جداکننده (Partition Walls) و سقف‌های معلق، دارای اتصالات لغزان (Sliding Connections) مناسب جهت استهلاک تغییرمکان‌های نسبی طبقات (Drift) در هنگام زلزله باشند. رعایت دقیق این دتایل‌ها، مانع از فروریزش مرگبار اجزای غیرسازه ای در شتاب‌های بالای زلزله می‌شود.

استاندارد ملی ایران شماره ۱۴۸۱۸ و تعیین مشخصات پانل‌ها

این استاندارد جزو مهم‌ترین مراجع فنی در حوزه کنترل کیفیت صفحات روکش‌دار گچی است. به عنوان مثال، میزان دقیق جذب آب سطحی و عمقی در پانل‌های مقاوم در برابر رطوبت (MR) به دقت توسط این استاندارد تعریف شده است. کنترل پارامترهای اصلی مانند مقاومت در برابر خمش عرضی و طولی بر اساس این استاندارد، باعث می‌شود که پانل انتخابی تحت تنش‌های ناشی از وزن تاسیسات روی سقف دچار گسیختگی نشود.

وظیفه استانداردهای ASTM و DIN در تضمین کیفیت متریال

استانداردهای ASTM مانند ASTM C645 و DIN 18180، مرجع اصلی برای کنترل کیفی پروفیل‌های گالوانیزه و هسته گچی پانل‌ها هستند. این استانداردها تضمین می‌کنند که سازه فولادی دارای لایه روی (Zinc) کافی برای مقاومت در برابر خوردگی بوده و ساختار کریستالی گچ به گونه‌ای مهندسی شده باشد که در برابر ارتعاشات روزمره ساختمان، دچار تردشکنی و افتادگی نشود.

اهمیت مبحث سوم برای سیستم‌های محافظ در برابر حریق

کناف تنها یک پوشش دکوراتیو نیست؛ بلکه یک سپر ایمنی است. پانل‌های FR (مقاوم در برابر حریق) حاوی الیاف شیشه در هسته خود هستند که پایداری آن‌ها را در دماهای بالا حفظ می‌کند. مبحث سوم مقررات ملی تضمین کننده استفاده صحیح از این مقاطع در داکت‌های تاسیساتی و راهروهای فرار است که کیفیت اجرایی کل سیستم ایمنی ساختمان را به شدت تحت تاثیر قرار می‌دهد.

نگاهی مهندسی به پانل‌های مقاوم (MR و FR)

پانل‌های مقاوم در برابر رطوبت (MR – سبز رنگ) و حریق (FR – صورتی رنگ)، محصولات استراتژیکی در سیستم ساخت و ساز خشک هستند که به‌دلیل اصلاحات شیمیایی در هسته گچ و روکش فایبرگلاس، عملکردی بی‌نظیر در محیط‌های خشن معماری دارند. استانداردها و آزمون‌های فنی متعدد به منظور کنترل خواص این مصالح، در جایگاه اصلی تضمین کیفیت پروژه‌های مهندسی قرار دارند.

طبقه‌بندی بر اساس نوع افزودنی و اهمیت آن در کارکرد پانل

هسته پانل‌های MR با سیلیکون و وکس‌های مخصوص اشباع می‌شود که جذب آب آن‌ها را به کمتر از ۵ درصد وزنی کاهش می‌دهد. این معیار اصلی‌ترین فاکتور در تعیین مناسب بودن آن‌ها برای سرویس‌های بهداشتی و فضاهای مرطوب است. در مقابل، پانل‌های FR دارای الیاف شیشه (Fiberglass) در ماتریس گچی خود هستند که هنگام حریق، از فروپاشی بلورهای گچ پس از تبخیر آب متبلور جلوگیری می‌کند. استانداردهای بین‌المللی مانند ASTM C1396 راهنمای دقیقی برای تعیین این مشخصات ارائه می‌دهند.

بهترین آزمون‌های کنترل کیفیت: مقاومت خمشی و بیرون‌کشیدگی پیچ

کنترل مقاومت خمشی (Flexural Strength) پانل، شاخصی از پایداری آن در برابر بارهای ثقلی (مانند لوسترها و دریچه‌ها) است که نقش کلیدی در انتخاب ضخامت پانل (۱۲.۵ یا ۱۵ میلی‌متر) دارد. آزمون بیرون‌کشیدگی پیچ (Nail Pull Resistance) نیز برای اطمینان از اتصال محکم پانل به سازه فولادی حایز اهمیت است و باید دقیقا در محدوده استاندارد نگه داشته شود. انجام این آزمایش‌ها مطابق با استاندارد، تضمین‌کننده کیفیت ایمنی سقف است.

آزمون‌های چرخه‌ای رطوبت و حرارت و تاثیر آن بر دوام سیستم

آزمون‌هایی برای ارزیابی اثرات چرخه‌های متناوب رطوبت و خشک شدن بر روی پانل‌های MR به کار می‌روند. نوسانات شدید می‌تواند سبب طبله کردن روکش کاغذی و افت چسبندگی بتونه‌ها شود که منجر به ایجاد ترک در درزها خواهد شد. این آزمون‌ها در استانداردهای بین‌المللی جایگاه ویژه‌ای دارند و کنترل دقیق کیفیت متریال توسط مهندسین در شرکت ساختمانی صاد انجام می‌شود تا عمر مفید دکوراسیون داخلی تضمین گردد.

راهنمای جامع کناف (ضوابط نشریه ۷۱۴)

برای اجرای یک دیوار یا سقف کاذب بی‌نقص، استفاده از قطعات اورجینال، رعایت فواصل آویزها (حداکثر ۱۲۰ سانتی‌متر برای سقف‌های D112a) و اجرای دقیق نوار درزگیر (Tape) الزامی است. نشریه ۷۱۴ مشخصاً بر شاقول بودن سازه‌ها، اجرای یک لایه ماستیک کامل برای جلوگیری از سایه انداختن در رنگ، و رعایت اتصالات کشویی تأکید دارد. شرکت ساختمانی صاد با تسلط کامل بر این ضوابط و تأمین مصالح استاندارد، فرآیند اجرای کناف را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب و استفاده بهینه از کناف

درک درست و اجرای دقیق استانداردهای فنی ساخت‌وساز خشک، پایه تحقق یک پروژه ایمن، سبک و زیبا است. از انتخاب نوع مناسب پانل (RG/MR/FR) با توجه به کاربری فضا، کنترل کیفی دقیق مقاطع گالوانیزه، تا رعایت قواعد آیین‌نامه‌ای برای درزهای انبساط (Expansion Joints) و فرآیند بتونه‌کاری، همه باید با همکاری و نظارت مهندسین سازه و معماری انجام ‌شود. نمونه‌های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که آسیب‌های احتمالی ناشی از عدم رعایت استانداردها را به حداقل می‌رساند و موجب افزایش بهره‌وری پروژه‌های ساختمانی می‌شود.

مزایای سیستم کناف

1. کاهش چشمگیر بار مرده و رفتار لرزه‌ای برتر

• کناف به عنوان یکی از مدرن‌ترین روش‌های ساخت، وزن دیوارهای جداکننده را تا ۶۰ درصد نسبت به مصالح بنایی سنتی کاهش می‌دهد. این سبک‌سازی به شدت نیروی برشی پایه در زمان زلزله را تقلیل داده و به دلیل اتصالات مفصلی، میان‌قاب‌ها دچار خردشدگی و آوار نمی‌شوند.

2. سرعت اجرای فوق‌العاده و حذف زمان خشک‌شدن

• یکی از مزایای مهم کناف، سرعت اجرای بسیار بالای آن و حذف کامل عملیات ملات‌ریزی (ترتراشی) است. همچنین، به دلیل قابلیت رنگ‌آمیزی بلافاصله پس از خشک شدن بتونه، پروژه‌ها زمان خواب کمتری داشته و برای پیمانکاران اقتصادی به‌صرفه می‌باشد.

3. انعطاف‌پذیری نامحدود معماری و دکوراتیو

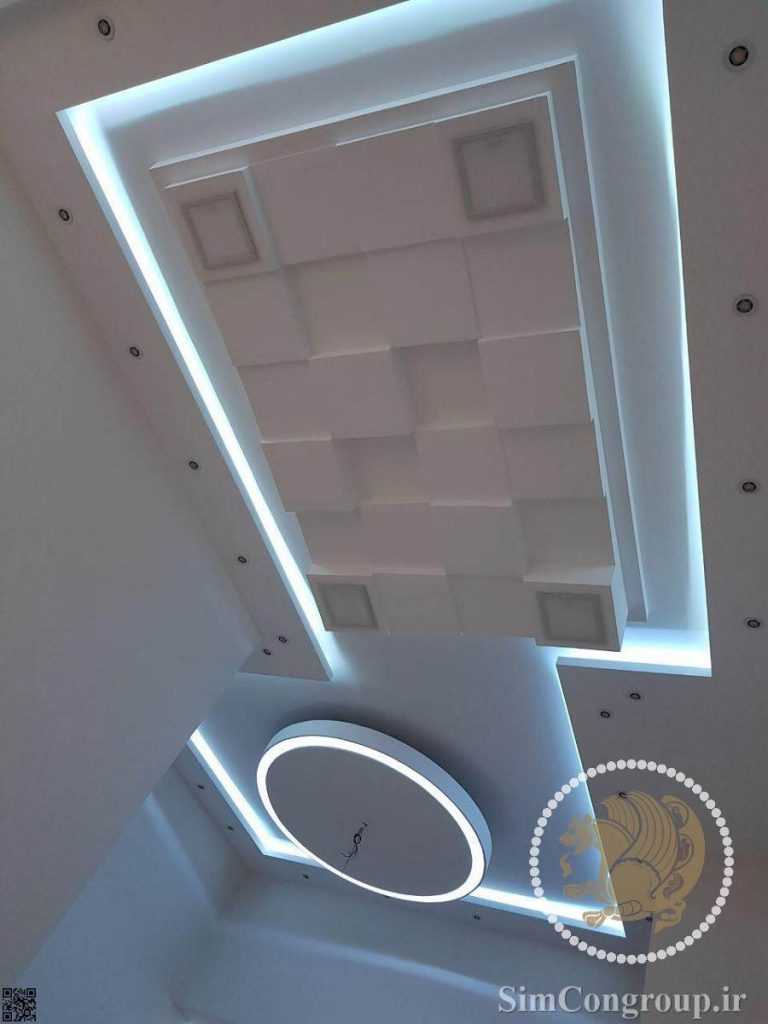

• با استفاده از پروفیل‌های منعطف، کناف می‌تواند به هر شکل هندسی (قوس‌دار، باکس‌های نورمخفی و دکوراتیو ۳ بعدی) اجرا شود و در برابر نیازهای پیچیده طراحان داخلی پاسخگو باشد. این قابلیت، خلق فضاهای بصری مدرن را آسان می‌کند.

4. دسترسی آسان به تاسیسات و ترمیم سریع

• در صورت بروز نشتی لوله‌ها یا نیاز به تغییر در سیم‌کشی‌ها، فضای خالی بین پانل‌ها (Void) دسترسی را بسیار ساده می‌کند و امکان ترمیم موضعی پانل با صرف هزینه و زمان اندک وجود دارد که باعث افزایش عمر مفید بهره‌برداری می‌شود.

معایب سیستم کناف

1. حساسیت نوع معمولی (RG) به رطوبت مستقیم

• یکی از مهم‌ترین معایب کناف، آسیب‌پذیری پانل‌های معمولی در برابر رطوبت مداوم و نشتی آب است که منجر به طبله کردن، افت مقاومت و رشد قارچ می‌شود. همچنین، عدم استفاده صحیح از پانل‌های MR در فضاهای تر، می‌تواند باعث تخریب زودهنگام سازه شود.

2. مقاومت ضربه‌ای پایین‌تر نسبت به دیوار آجری

• در صورت عدم استفاده از ساختارهای چندلایه یا پانل‌های مقاوم در برابر ضربه (Diamant)، دیوارهای کناف ممکن است در اثر برخوردهای فیزیکی شدید دچار سوراخ‌شدگی یا فرورفتگی شوند که نیازمند دقت بیشتر در فضاهای پرتردد است.

3. نیاز به دقت بالا در نصب و نیروی کار ماهر

• اجرای کناف به هیچ وجه یک کار آماتوری نیست. خطاهای میلی‌متری در شاسی‌کشی، عدم رعایت اصول درزگیری و استفاده از پیچ‌های نامناسب، پس از مدتی خود را به شکل ترک‌های آزاردهنده نشان می‌دهد و نگهداری نامناسب منجر به مشکلات اساسی می‌گردد.

4. محدودیت بارگذاری نقطه‌ای روی پانل‌ها

• نصب تجهیزات سنگین مانند تلویزیون‌های بزرگ، کابینت‌ها و روشویی‌های دیواری روی کناف مستلزم پیش‌بینی و اجرای سازه‌های پشتیبان فلزی (Backing Boards) در حین زیرسازی است و نمی‌توان مستقیماً روی گچ بار سنگین اعمال کرد.

مصالح و مقاطع مورد استفاده در کناف

انتخاب دقیق نوع مقاطع فولادی و پانل‌ها در عملکرد نهایی سیستم ساخت‌وساز خشک نقش حیاتی دارد و باید کاملاً منطبق با ارتفاع دیوار، فواصل آویزها و کاربری سازه باشد. پروفیل‌های گالوانیزه متعددی در این سیستم وجود دارد، اما دو دسته مرسوم در سقف و دیوار کناف به ترتیب مقاطع F47، U36 و L25 (برای سقف) و استاد (Stud) و رانر (Runner) (برای دیوار) هستند که بر اساس مشخصات مهندسی ممان اینرسی آن‌ها انتخاب می‌شوند.

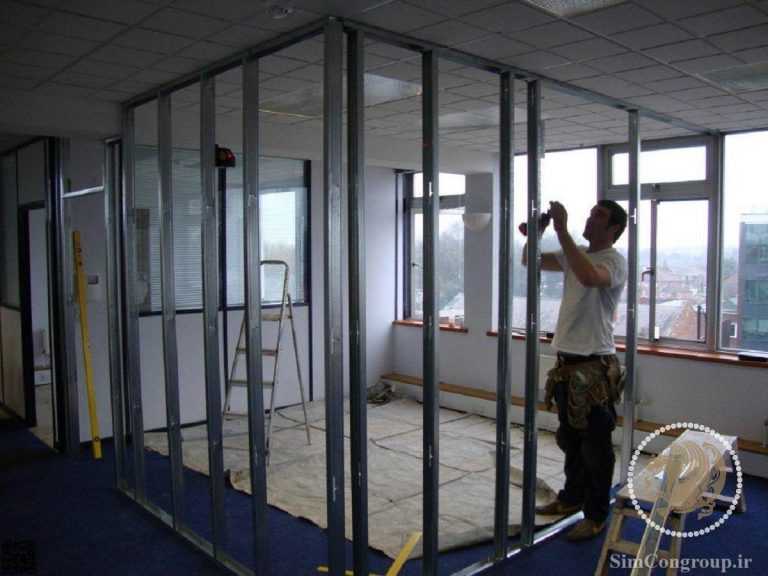

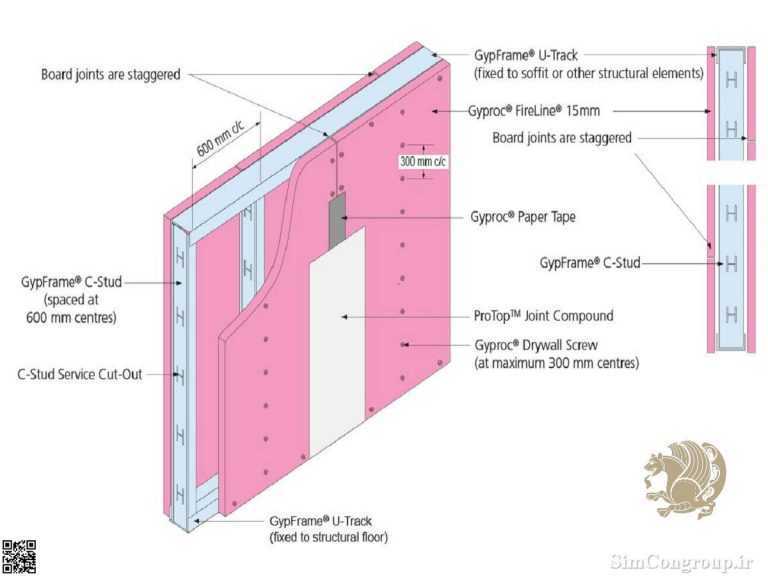

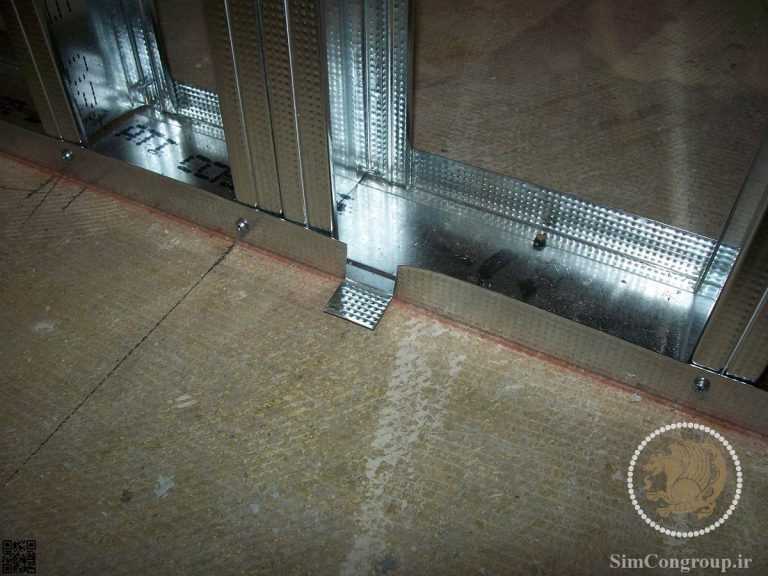

پروفیل‌های استاد (عناصر عمودی) و رانر (عناصر افقی هدایت‌کننده) که دارای مقطع C و U شکل هستند، برای دیوارهای جداکننده که بارهای جانبی (مثل فشار باد در دیوارهای خارجی یا ضربه) به آن‌ها وارد می‌شود، به کار می‌روند. در این شرایط، ضخامت ورق و عرض مقطع (مثلا ۷۵ یا ۱۰۰ میلی‌متر) اهمیت بالایی دارد؛ چون فشارهای ناشی از خمش می‌توانند باعث کمانش مقطع شوند. به همین دلیل محاسبه دقیق فواصل استادها (۴۰ یا ۶۰ سانتی‌متر)، گزینه‌ای حیاتی برای جلوگیری از لرزش دیوار است.

در مقابل، در سقف‌های کاذب یکپارچه (D112)، از پروفیل‌های F47 به عنوان سازه باربر و پنل‌خور استفاده می‌شود. در دهانه‌های بزرگ، ساختار شبکه‌ای دولایه (سازه باربر در بالا و پنل‌خور در پایین) اجازه می‌دهد که تنش‌های ناشی از وزن سقف و چراغ‌ها به درستی به آویزها منتقل شوند و خیز (Deflection) ایجاد نگردد. بنابراین در فضاهایی که کنترل ارتعاش سقف اهمیت دارد، استفاده از سیستم استاندارد، بهبود پایداری و مقاومت در برابر حرکات لرزه‌ای سازه را به همراه دارد.

علاوه بر کیفیت مقاطع گالوانیزه، استفاده از اتصالات استاندارد (مثل براکت‌ها، کلیپس‌ها و آویزهای نانیوس) از عوامل تأثیرگذار بر توانایی سازه در حفظ یکپارچگی است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسی سازه، بر اساس استانداردهای مبحث ششم بهترین ساختار شبکه‌بندی را برای هر پروژه مطابق با ارتفاع و شرایط محدودیت‌های تاسیساتی انجام می‌دهد؛ این رویکرد باعث افزایش پایداری و عدم ترک‌خوردگی‌های آتی می‌گردد.

اهمیت کیفیت مقاطع فولادی گالوانیزه (استاد و رانر)

مقاطع فولادی سردنورد شده (Cold-Formed Steel) در سیستم کناف علاوه بر نقش قاب‌بندی، مسئول مهار پانل‌ها و ایجاد سختی جانبی دیوار و سقف هستند. یک پروفیل استاندارد باید دارای ویژگی‌های متالورژیکی دقیق باشد که تأثیر مستقیمی بر پایداری کل سیستم دارد.

• ضخامت ورق فولادی: پروفیل‌های کناف به هیچ وجه نباید ضخامتی کمتر از ۰.۵ یا ۰.۶ میلی‌متر داشته باشند. ضخامت کمتر باعث هرز شدن پیچ‌ها هنگام نصب پانل و افت شدید مقاومت کششی اتصال می‌شود.
• کیفیت گالوانیزاسیون (Zinc Coating): جرم پوشش روی (Zinc) باید در حدی باشد (معمولا ۱۲۰ تا ۲۷۵ گرم بر متر مربع) که پروفیل‌ها در محیط‌های مرطوب یا در تماس با ملات‌ها دچار زنگ‌زدگی و اکسیداسیون نشوند.
• طراحی هندسی و شیارهای تقویتی: وجود خطوط و شیارهای طولی (Embossing) روی جان و بال پروفیل‌ها، مقاومت خمشی و ممان اینرسی مقطع را به شدت افزایش داده و از پیچش مقطع جلوگیری می‌کند.
• رواداری ابعادی و زوایا: دقت در زاویه ۹۰ درجه خم‌ها و فاصله دقیق بال‌ها باید مطابق استانداردهای ملی باشد تا در زمان قرارگیری استاد درون رانر، اتصال به صورت اصطکاکی و بدون لقی انجام شود.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون لرزش دیوارهای کاذب، افتادگی سقف و گسیختگی شبکه زیرسازی می‌شود که در نهایت نیازمند بازسازی کامل و تحمیل هزینه‌های سنگین خواهد بود.

مراحل گام به گام اجرای سیستم کناف

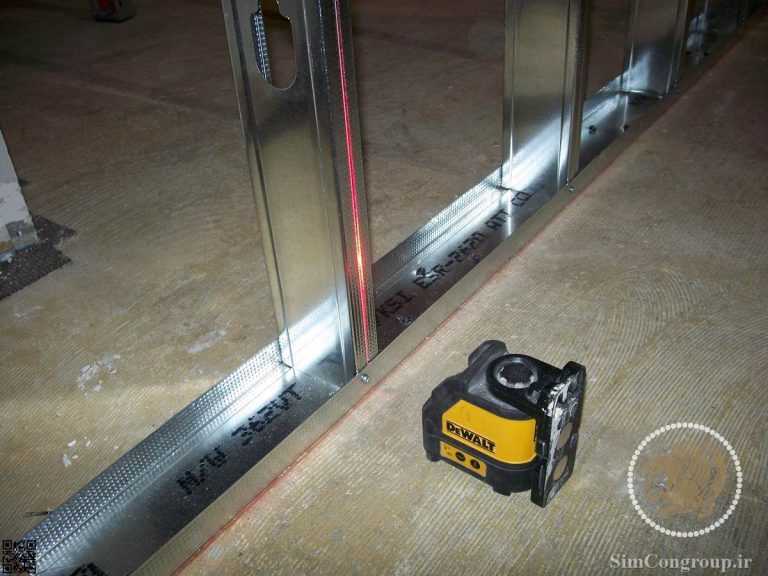

1. پیاده‌سازی نقشه و ترازسنجی لیزری

• اولین و حیاتی‌ترین گام، پیاده‌سازی خطوط تراز با استفاده از تراز لیزری ۳۶۰ درجه روی دیوارها و سقف اصلی است. تعیین دقیق کدهای ارتفاعی و محل قرارگیری روشنایی‌ها یا داکت‌ها برای اجرای سازه‌های تراز (L25) الزامی است.

2. اجرای سازه تراز و نصب آویزها

• سازه تراز (نبشی L25) به دیوارهای پیرامونی متصل شده و سپس آویزها (مفتول و فنر دبل، یا آویز نانیوس برای سقف‌های سنگین) با استفاده از میخ‌چاشنی یا انکربولت‌های استاندارد در فواصل محاسبه‌شده به سقف اصلی متصل می‌گردند.

3. شاسی‌کشی و اجرای شبکه‌های باربر (F47)

• در این فرآیند، پروفیل‌های باربر اصلی توسط آویزها مهار شده و سپس پروفیل‌های پنل‌خور عمود بر آن‌ها با قطعه اتصال (کلیپس) متصل می‌شوند. بسیار مهم است که فواصل پروفیل‌های پنل‌خور (معمولا ۵۰ سانتیمتر) دقیقاً رعایت شود.

4. پانل‌زنی و رعایت قواعد حصیربافت

• نصب پانل‌های گچی باید عمود بر پروفیل‌های پنل‌خور انجام شود. رعایت فاصله ۲ تا ۳ میلی‌متری بین درزها و همچنین اجرای اتصالات به صورت پله‌ای (حصیربافت) برای جلوگیری از تمرکز تنش در یک خط ممتد ضروری است.

5. درزگیری، نوارگذاری و ماستیک‌کشی

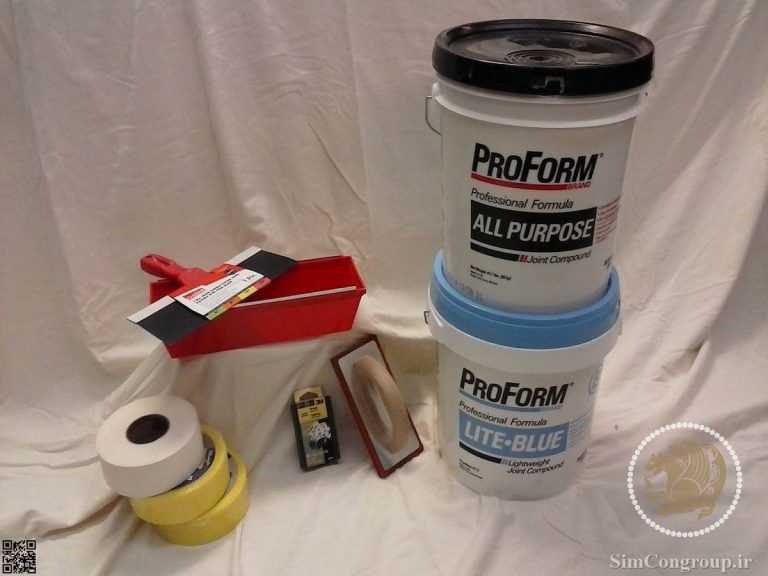

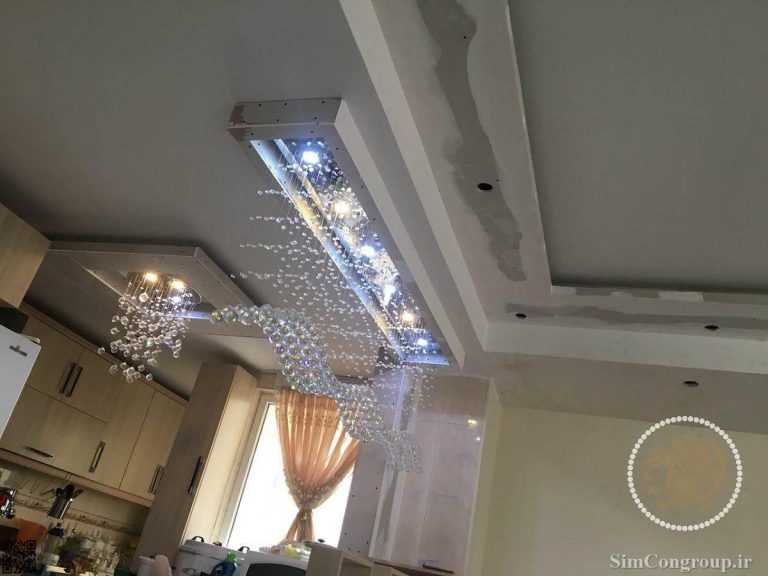

• پس از اتمام پیچ‌کاری، نوار درزگیر (فایبرگلاس یا کاغذی) روی درزها قرار گرفته و با بتونه مخصوص کناف پر می‌شود. در نهایت یک لایه نازک ماستیک روی کل سطح پانل اجرا می‌شود تا سطح برای رنگ‌آمیزی کاملاً یکدست گردد.

نکات اجرایی کلیدی و ترفندهای کارگاهی کناف

• اجرای درز انقطاع (Expansion Joint): در سقف‌های پیوسته با متراژ بالا (بیش از ۱۵ متر در یک راستا)، ایجاد درز انبساط مهندسی الزامی است. این اقدام از تجمع تنش‌های حرارتی و انقباضی جلوگیری کرده و از ترک‌خوردگی‌های قطعی سقف ممانعت می‌کند. عدم تعبیه درز انقطاع یکی از علل اصلی خرابی کناف است.
• استفاده از انکرهای فلزی برای آویزها: اتصال آویزها به سقف بتنی باید منحصراً توسط انکربولت‌های فولادی (FCA) انجام شود. استفاده از رولپلاک‌های پلاستیکی به دلیل افت مقاومت در گذر زمان و خطر ذوب شدن هنگام حریق، از نظر مهندسی اکیداً ممنوع است و تجربه تیم اجرایی اهمیت دارد.
• فاصله استاندارد پیچ‌ها (Screw Spacing): پیچ‌های اتصال پانل (TN25) باید در فواصل حداکثر ۱۷ تا ۲۰ سانتی‌متری روی پانل نصب شوند. رعایت دقیق این اصل مهندسی تضمین می‌کند که بار پانل به درستی توزیع شده و پانل دچار افتادگی (Sagging) نشود.
• عدم اتصال صلب به دیوارهای جانبی در مناطق لرزه‌خیز: در ساختمان‌های اسکلت فلزی یا بتنی، سقف کاذب نباید به صورت کاملاً صلب به دیوارهای پیرامونی پیچ شود. اجرای اتصال کشویی (سازه تراز سایه‌دار یا پخ) باعث می‌شود در هنگام زلزله، سقف بتواند آزادانه حرکت کرده و دچار لهیدگی نشود.
• فارسی‌بر کردن لبه‌های برش‌خورده: لبه‌های پانل که در کارگاه برش می‌خورند، فاقد روکش هستند. این لبه‌ها باید با ابزار مخصوص پخ‌زده شوند (V-Cut) تا بتونه کناف به خوبی در عمق درز نفوذ کرده و چسبندگی سازه‌ای ایجاد کند. این فرآیند نقش کلیدی در جلوگیری از ترک دارد.
• رعایت طول همپوشانی در اتصالات پروفیل: در صورت نیاز به وصله کردن پروفیل‌های F47 یا استادها، طول همپوشانی (Overlap) نباید کمتر از ۱۰ تا ۱۵ سانتی‌متر باشد. این ترکیب باعث حفظ ممان اینرسی مقطع و عملکرد مطلوب در برابر فشارهای مکانیکی می‌شود.
• غلاف‌گذاری برای تاسیسات عبوری: لوله‌های تاسیسات، برق و آب نباید به صورت مستقیم از روی شبکه‌های کناف عبور داده شوند و وزن آن‌ها نباید به سقف کاذب تحمیل شود. لوله‌ها باید ساپورت‌گیری مستقل از سقف اصلی داشته باشند.
• شرایط دمایی و رطوبتی بتونه‌کاری: پس از نصب، عملیات درزگیری نباید در دمای زیر ۵ درجه سانتی‌گراد یا محیط‌های به شدت مرطوب انجام شود. بتونه برای واکنش هیدراتاسیون و رسیدن به مقاومت مطلوب نیاز به شرایط محیطی کنترل‌شده دارد.

عیوب رایج در اجرای کناف و روش‌های پیشگیری

در عمل ساخت‌وساز خشک، مشکلاتی مانند ترک‌خوردگی ممتد درزها، موج‌دار شدن سطح سقف، بیرون‌زدگی سرپیچ‌ها و زرد شدن محل بتونه‌ها از موارد متداولی هستند که کیفیت نهایی معماری را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در کنترل فرآیند اجرا، پروفیل‌های نامرغوب و عدم رعایت استانداردهای فنی است.

• ترک‌خوردگی درزها: معمولاً به علت استفاده از سازه‌های زیرسازی با ضخامت غیراستاندارد، عدم استفاده از نوار درزگیر، و یا عدم رعایت پله‌ای کردن درزها است. استفاده از پروفیل‌های ۰.۶ میلی‌متری و نوار فایبرگلاس با کیفیت به پیشگیری کمک می‌کند.
• سایه انداختن و موج‌دار شدن سقف: عدم شاقول بودن آویزها یا فاصله بیش از حد آن‌ها باعث افتادگی موضعی پروفیل‌ها می‌شود. ترازگیری دقیق با لیزر و اجرای یک لایه ماستیک کامل (ماستیک‌کشی) برای یکنواخت شدن جذب رنگ، برای پیشگیری الزامی‌ است.
• بیرون‌زدگی یا پارگی کاغذ توسط پیچ: اگر پیچ بیش از حد در پانل فرو رود، هسته گچی خرد شده و اتصال از بین می‌رود؛ اگر بیرون بماند، در رنگ‌آمیزی مشکل ایجاد می‌کند. استفاده از پیچ‌بندهای کلاچ‌دار مخصوص درای‌وال توصیه می‌شود.
• زرد شدن رنگ روی بتونه‌ها: استفاده از بتونه‌های تاریخ‌گذشته، اختلاط بتونه با آب کثیف، و یا عدم خشک شدن کامل لایه‌های زیرین پیش از رنگ‌آمیزی، منجر به واکنش شیمیایی می‌شود. کنترل شرایط متریال کارگاهی، تضمین کیفیت نهایی را تا حد زیادی ارتقا می‌دهد.

برای حفظ کیفیت طولانی‌مدت سیستم کناف، ضروری است پرسنل فنی و اجرایی مجموعه، دانش به‌روز استانداردی و تجربه کارگاهی کافی را داشته باشند، همچنین این روند باید تحت نظارت مهندسان ناظر معماری و عمران اجرا شود. شرکت ساختمانی صاد با بهره‌گیری از تیم تخصصی و اجرای پروژه‌های موفق متعدد، تضمین‌کننده اجرای صحیح و مهندسی سیستم ساخت‌وساز خشک در پروژه‌های مختلف است.

رابیتس‌کاری یک سیستم سنتی با صلبیت و وزن بسیار بالا است که در برابر نیروهای زلزله عملکرد ضعیفی از خود نشان می‌دهد. کناف به دلیل ماهیت خشک و مهندسی‌شده، علاوه بر کاهش شدید بار مرده ساختمان، امکان اجرای سریع‌ترین و تمیزترین دکوراسیون داخلی را با دقت میلی‌متری فراهم می‌کند، هرچند اجرای آن نیازمند اکیپ‌های آموزش‌دیده و متخصص است.

قیمت‌گذاری و هزینه اجرای کناف

برآورد دقیق و مهندسی هزینه کناف، برخلاف تصورات سطحی که صرفاً به یک قیمت واحد برای هر متر مربع بسنده می‌کنند، نیازمند آنالیز بهای دقیق و شناخت کامل از شرایط فیزیکی کارگاه، کیفیت پروفیل‌ها و جزئیات دکوراتیو است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های ساخت‌وساز خشک می‌تواند منجر به استفاده از مصالح متفرقه (Non-Standard) توسط پیمانکاران جزء و در نهایت افتادگی سقف و ترک‌خوردگی‌های وسیع شود. هزینه نهایی کناف یک تابع چند متغیره از قیمت روز فولاد، نوع پانل مصرفی، دستمزد اکیپ اجرایی و شرایط هندسی سطح مورد نظر است.

آنالیز بهای مصالح پایه: پانل‌های روکش‌دار و پروفیل‌های گالوانیزه

بخش عمده‌ای از هزینه کناف مستقیماً به قیمت روز فولاد و گچ بستگی دارد. پانل مورد استفاده در سقف‌های یکپارچه معمولاً از نوع RG با ضخامت ۱۲.۵ میلی‌متر است، اما در سرویس‌های بهداشتی، اجباراً باید از پانل‌های MR (مقاوم به رطوبت) استفاده کرد که هزینه بالاتری دارند. قیمت پروفیل‌ها نیز وابستگی مستقیمی به ضخامت ورق (۰.۵ یا ۰.۶) و کیفیت گالوانیزاسیون دارد. در محاسبات مهندسی (متره)، برای اجرای هر متر مربع سقف کاذب ساده (D112a)، به طور متوسط ۳.۲ متر طول پروفیل F47 و ۱ متر مربع پانل گچی نیاز است.

عنصر دوم، اتصالات و ملزومات درزگیری است که نقش حیاتی در جلوگیری از ترک‌ها ایفا می‌کنند. پیچ‌های سرمته (TN/TB)، میخ‌چاشنی‌ها، نوار فایبرگلاس و بتونه درزگیر، از جمله مصالحی هستند که مصرف آن‌ها با دقت بالایی محاسبه می‌شود. استفاده از بتونه‌های با کیفیت بالا و نوارهای درزگیر فایبرگلاس درجه یک، اگرچه هزینه اولیه بالاتری دارد، اما طول عمر سقف و زیبایی رنگ نهایی را به شدت افزایش می‌دهد. باید در نظر داشت که در برآورد مقادیر، ضریب مصرف مصالح برای باکس‌های نورمخفی کاملاً متفاوت است.

ضریب افت، اورلپ و تأثیر برش‌ها بر متره مصالح

در شرایط واقعی کارگاهی، به دلیل لزوم برش‌کاری پانل‌ها برای تطبیق با ابعاد اتاق و همچنین همپوشانی پروفیل‌ها در دهانه‌های بزرگ، ضریب افت و پرت مصالح اعمال می‌شود. بنابراین، برای پوشش یک متر مربع سطح خالص سقف، معمولاً به حدود ۱.۱۵ تا ۱.۲ متر مربع پانل گچی نیاز است. این ضرایب در سقف‌های دکوراتیو و باکس‌های نورمخفی به دلیل برش‌های فراوان و دورریزهای اجتناب‌ناپذیر، به شدت افزایش می‌یابد و پرت مصالح گاهی به ۲۰ درصد نیز می‌رسد.

علاوه بر این، در دیوارهای جداکننده (Partitions)، استفاده از عایق‌های صوتی (پشم سنگ یا پشم شیشه) در فضای بین دو پانل، ضریب مصرف مصالح و هزینه نهایی را افزایش می‌دهد. این سیستم‌ها که استاندارد اصلی دیوارهای بین واحدهای آپارتمانی هستند، هزینه اولیه را بالا می‌برند، اما ضریب اطمینان آکوستیک و حرارتی را به صورت نمایی ارتقا می‌دهند.

هزینه‌های پنهان، آماده‌سازی سطح و تجهیز کارگاه

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های پیش‌نیاز و سربار مانند تخلیه و حمل پانل‌ها به طبقات است. پانل‌های کناف به دلیل ابعاد بزرگ (۱.۲ در ۲.۴ متر) و آسیب‌پذیری در برابر ضربه حین حمل، نیازمند دقت و نیروی کار انسانی بالایی برای انتقال به طبقات هستند. پیش از آغاز عملیات، داربست‌بندی یا استفاده از تخته‌بشکه زیر پایی برای دسترسی ایمن نصاب‌ها به سقف، از جمله هزینه‌های تجهیز کارگاه محسوب می‌شود. همچنین، اجرای شاسی‌کشی‌های کمکی برای نصب لوسترهای سنگین یا دریچه‌های داکت اسپلیت، باید در قیمت‌گذاری نهایی لحاظ شوند.

دستمزد اجرای اکیپ تخصصی و تأثیر پیچیدگی‌های هندسی

دستمزد نصاب کناف بر اساس نوع طرح (فلت، باکس، لاین نوری، منحنی) و متراژ کار متغیر است. از دیدگاه تجربیات کارگاهی، اجرای سقف‌های فلت یکپارچه در متراژهای بالا، سرعت بالاتری داشته و معمولاً با قیمت واحد (ریال بر متر مربع) پایین‌تری توافق می‌شود. اما در فضاهای دارای طرح‌های پیچیده معماری، ایجاد قوس‌ها، نورمخفی‌های چندپله و باکس‌های پرده، شرایط کاملاً متفاوت است.

در این طرح‌ها، نصاب با موانع متعددی چون برش‌کاری‌های دقیق قوسی، اجرای سازه‌های پشتیبان برای لاین‌های نوری (Linear Lights) و درزگیری کنج‌های قائم روبه‌رو است. برش‌کاری میلی‌متری پانل و تراز کردن دقیق نبشی‌ها، به شدت زمان‌بر است. به همین دلیل، در رویه رایج کارگاهی، دستمزد باکس‌های نورمخفی به صورت «طول کارکرد» (متر طول) محاسبه می‌شود و مبنای متر مربع ندارد.

تجربیات مهندسی کارگاهی در مدیریت اقتصادی هزینه‌ها

از منظر مدیریت کارگاهی، تلاش برای کاهش هزینه‌ها از طریق انتخاب پروفیل‌های غیراستاندارد با ورق ۰.۴ میلی‌متر، یک خطای مهندسی فاحش است. در تجربه‌های اجرایی شرکت ساختمانی صاد بارها مشاهده شده است که برخی پیمانکاران برای کاهش قیمت نهایی، فواصل آویزها را بیش از ۱۲۰ سانتی‌متر در نظر گرفته و از نوار درزگیر بی‌کیفیت استفاده می‌کنند. این کار باعث شکم دادن سقف (Sagging) در کمتر از یک سال و ایجاد ترک‌های وحشتناک در سطح رنگ می‌شود.

مدیریت صحیح هزینه در سیستم کناف، نه در ارزان خریدن، بلکه در استفاده از مصالح استاندارد، کاهش پرت پانل‌ها با نقشه‌خوانی دقیق، و استفاده بهینه از نیروی کار ماهر نهفته است. سرمایه‌گذاری بر روی یک زیرسازی استاندارد با اتصالات مقاوم در برابر زلزله، در واقع نوعی بیمه کردن معماری داخلی در برابر خسارات میلیونی و تخریب دکوراسیون در مرحله بهره‌برداری است.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه‌های کناف

در یکی از پروژه‌های لوکس مسکونی، دلیل ایجاد ترک‌های مویی در سقف‌های فلت با دهانه بزرگ، عدم اجرای درز انقطاع و اتصال کاملاً صلب سقف به دیوارهای پیرامونی تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد با ایجاد یک شیار استاندارد (Shadowline) در لبه‌های دیوار و نصب سازه محافظ، مشکل تمرکز تنش را به طور کامل و دائمی برطرف نمود. این تجربه نشان داد که کیفیت جزئیات لرزه‌ای سقف به اندازه کیفیت مصالح اهمیت دارد. اما این تنها بخشی از چالش‌های پیچیده در محیط کارگاه است که نیازمند دانش مهندسی و نظارت دقیق است.

چالش اجرای سایه‌دانه (Shadowline) و درزهای انبساط

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، بیش از ۸۰ درصد ترک‌ها در سقف‌های بزرگ نه در مرکز سقف، بلکه در نقاط اتصال به دیوارهای جانبی (Critical Sections) رخ می‌دهد. یکی از اشتباهات مهلک اجرایی، پیچ کردن پانل گچی مستقیماً به سازه تراز متصل به دیوار (L25) است. در پروژه‌های استاندارد، اکیپ اجرایی موظف است پانل را از سازه پیرامونی جدا نگه داشته و با ایجاد یک درز سایه (Shadow gap) یا استفاده از پروفیل‌های F-Trim، اجازه دهد سقف در برابر تنش‌های حرارتی و زلزله، تغییرمکان‌های مستقلی داشته باشد.

مدیریت رطوبت در فضاهای تر و اجرای پانل‌های MR

یکی دیگر از تجربیات ارزشمند کارگاهی، مربوط به اجرای کناف در سقف حمام‌ها و استخرها است. اجرای کناف معمولی (RG) در این فضاها یک خطای جبران‌ناپذیر است، زیرا بخار آب باعث تجزیه گچ و ریزش سقف می‌شود. تجربه نشان داده است که استفاده از پانل‌های MR (مقاوم در برابر رطوبت) به همراه اجرای پرایمرهای پلیمری نفوذگر پیش از رنگ‌آمیزی، مقاومت سطح را به شدت افزایش می‌دهد. در یکی از پروژه‌های استخر سرپوشیده شرکت صاد، به دلیل رطوبت دائمی بالا، تیم اجرایی علاوه بر استفاده از پانل‌های آکواپنل (سیمانی)، از پروفیل‌های گالوانیزه با روکش‌های ضدزنگ اپوکسی استفاده کرد تا از خوردگی (Corrosion) شبکه‌های باربر سقف در طول زمان جلوگیری شود.

کنترل دقیق زمان خشک‌شدن بتونه و جلوگیری از افت کیفیت رنگ

در محیط کارگاه، مدیریت زمان‌بندی نازک‌کاری یک هنر مهندسی است. بسیاری از پیمانکاران نقاش برای تسریع در کار، پیش از خشک شدن کامل رطوبت عمقی بتونه‌های کناف، اقدام به اجرای آستر رنگ می‌کنند. این کار باعث محبوس شدن رطوبت در زیر لایه رنگ و ایجاد پدیده «پوسته‌پوسته شدن» یا زرد شدن محل درزها می‌شود. ناظران شرکت ساختمانی صاد با کنترل زمان‌بندی خشک شدن بتونه‌ها (حداقل ۴۸ ساعت در دمای مطلوب) و الزام به استفاده از ماستیک کامل قبل از رنگ‌آمیزی، از حفظ یکپارچگی بصری و کیفیت نهایی سقف اطمینان حاصل می‌کنند. همچنین، دقت در سمباده‌زنی یکنواخت با نورافکن‌های زاویه‌دار، تضمین‌کننده عدم رویت امواج و سایه‌ها در سطوح مسطح خواهد بود.
