خانه هوشمند

خانه هوشمند چیست؟

خانه هوشمند (Smart Home) و سیستم مدیریت یکپارچه ساختمان (BMS)، مجموعه‌ای یکپارچه از معماری اینترنت اشیا (IoT)، مهندسی برق و الکترونیک، شبکه‌های ارتباطی (سیمی و بی‌سیم)، المان‌های سخت‌افزاری (سنسورها، عملگرها، کنترلرها) و رابط‌های کاربری (نرم‌افزارها و تاچ‌پنل‌ها) است که وظیفه تامین فضایی زیست‌پذیر، کنترل مصرف انرژی، تعدیل خودکار شرایط اقلیمی داخل بنا، و تضمین ایمنی و امنیت ساکنین در برابر حوادث، سرقت و دسترسی‌های غیرمجاز را بر عهده دارد.

نکات مهندسی زیرساخت‌ها و طراحی خانه هوشمند

• محاسبات بار الکتریکی و سایزینگ تابلو برق: تجربه کارگاهی نشان می‌دهد هرگز نباید تجهیزات هوشمند را بدون محاسبه دقیق بارهای مصرفی و توان رله‌ها اجرا کرد. عملکرد ایمن و جلوگیری از ذوب شدن کنتاکت‌ها ارتباط مستقیمی با محاسبه جریان راه‌اندازی (Inrush Current) تجهیزات، نوع فیوزبندی و ظرفیت تابلو برق هوشمند دارد.
• پایداری شبکه و مهار تداخلات الکترومغناطیسی (EMI): مسیرگذاری کابل‌های دیتا (مانند کابل KNX یا شبکه) باید به گونه‌ای باشد که فواصل مجاز از کابل‌های قدرت (۲۲۰ ولت) رعایت شوند تا نویزهای القایی و تداخلات الکترومغناطیسی باعث ایجاد قطعی، تاخیر در فرمان‌ها و اختلال در عملکرد سیستم هوشمند نگردد.
• سیستم کنترل دسترسی و امنیت سایبری: جانمایی اکسس‌پوینت‌ها و اجرای شبکه‌های بی‌سیم الزاما باید مطابق با استانداردهای رمزنگاری باشد. عدم اجرای صحیح فایروال‌ها و پروتکل‌های امنیتی در سرورهای خانه هوشمند باعث نفوذ هکرها به دوربین‌ها و تاسیسات زیربنایی شده که منجر به خسارات سنگین امنیتی می‌گردد.

تحلیل جامع استانداردها و پروتکل‌های خانه هوشمند در صنعت ساختمان

فضای خانه هوشمند به عنوان مرکز اصلی تبادل داده و فرمان‌های کنترلی، نیازمند رعایت دقیق استانداردهای مهندسی شبکه و آیین‌نامه‌های برق ملی و بین‌المللی است. این استانداردها مسیر مشخصی را برای تضمین پایداری ارتباطات، مدیریت مصرف انرژی، و اطمینان از عملکرد ایمن تجهیزات الکترونیکی ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های اجرایی را در قالب کاربردهای مختلف اتوماسیون به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش استاندارد KNX و IEEE در تضمین پایداری شبکه

استاندارد KNX به عنوان معتبرترین مرجع ارتباطی سیمی، نقش حیاتی در پایداری پروژه‌های هوشمند دارد. این پروتکل تضمین می‌کند که داده‌ها بدون قطعی بر بستر کابل زوج‌به‌هم‌تابیده منتقل شوند. همزمان پروتکل‌های IEEE برای سیستم‌های بی‌سیم اطمینان می‌دهند که فرکانس‌های رادیویی با مودم‌های خانگی تداخل نداشته و شبکه‌های مش (Mesh Networks) قابلیت پوشش‌دهی در تمام نقاط کور ساختمان را دارا باشند.

استانداردهای ایمنی برق (NFPA و مبحث سیزدهم) و الزامات تابلوها

کدهای ملی برق و آیین‌نامه‌های حریق جزو مهم‌ترین مراجع فنی در حوزه کنترل کیفیت مونتاژ تابلو برق هوشمند هستند. بر اساس این استانداردها، رله‌ها و ماژول‌های کنترلی باید دارای تهویه مناسب بوده و فیوزهای مینیاتوری کندکار و تندکار متناسب با بار مصرفی هر خط (روشنایی یا سرمایش) تفکیک شوند تا از ذوب شدن سیم‌ها در زمان اتصالی جلوگیری شود.

وظیفه مبحث نوزدهم و BMS در مدیریت اقلیم و انرژی

مبحث نوزدهم، هوشمندسازی را به عنوان بازوی اصلی در مدیریت انرژی بنا می‌شناسد. این استاندارد ایجاب می‌کند که سیستم سرمایش و گرمایش (HVAC) به صورت یکپارچه با سنسورهای در و پنجره متصل باشد تا در صورت باز بودن پنجره، سیستم تهویه به صورت خودکار خاموش شود. همزمان کنترل پرده‌های برقی بر اساس موقعیت خورشید به ذخیره انرژی کمک شایانی می‌کند.

اهمیت استانداردهای سایبری (ISO 27001) برای حفظ حریم خصوصی

سرورهای مرکزی خانه هوشمند باید بتوانند در برابر حملات شبکه‌ای مقاومت کنند. استانداردهای امنیت اطلاعات تضمین‌کننده استفاده از پروتکل‌های رمزنگاری پیشرفته (مانند AES-128/256) برای قطع دسترسی‌های غیرمجاز به دوربین‌های مداربسته، قفل‌های دیجیتال درب ورودی و میکروفون‌های داخلی هستند.

نگاهی مهندسی به معماری شبکه و پروتکل‌های ارتباطی (سیمی و بی‌سیم)

در سیستم‌های خانه هوشمند، پروتکل‌های ارتباطی (سیمی مانند KNX/Modbus و بی‌سیم مانند Zigbee/Z-Wave)، عناصر اصلی شکل‌دهنده به عملکرد و سرعت پاسخگویی تجهیزات هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از تاخیر (Latency)، هاب‌شدن داده‌ها و قطعی شبکه، در جایگاه اصلی تضمین کیفیت پروژه‌های اتوماسیون قرار دارند.

اهمیت توپولوژی شبکه و کنترل ترافیک داده‌ها

در خانه‌هایی با تعداد قطعات هوشمند بالا، توزیع داده‌ها باید به گونه‌ای روی خطوط باس (Bus) تقسیم شود که ترافیک اطلاعاتی باعث هنگ کردن سیستم نگردد. استفاده از لاین کوپلرها (Line Couplers) و تفکیک طبقات از یکدیگر از الزامات طراحی شبکه‌های گسترده در ساختمان‌های لوکس است.

بهترین آزمون‌های کنترل کیفیت: تست عایقی و تست فلوک

کنترل کیفیت زیرساخت در مرحله قبل از نصب ماژول‌ها فوق‌العاده حساس است. آزمون‌های عایقی (میگر) انجام می‌شود تا از عدم نشتی جریان در کابل‌های قدرت اطمینان حاصل شود. همچنین بررسی خطوط شبکه دیتا با دستگاه تست فلوک برای اطمینان از عدم قطعی، اتصال کوتاه و تضعیف سیگنال کابل‌های KNX و CAT6 انجام می‌گیرد.

اهمیت کیفیت کابل‌کشی و پرهیز از روش‌های سنتی

اجرای لوله‌گذاری برق به روش سنتی (بدون تفکیک لوله‌های جریان ضعیف و قوی) یکی از مهم‌ترین عوامل ایجاد نویز و اختلال در خانه هوشمند است. تیم‌های نظارتی گروه ساختمانی سیمرغ، استفاده از لوله‌های مجزا با رنگ‌بندی متفاوت، رعایت حداقل فاصله ۲۰ سانتی‌متری بین کابل‌های دیتا و برق، و استفاده از کابل‌های شیلددار را به شدت کنترل و الزام می‌کنند.

راهنمای جامع اجرای هوشمندسازی (ضوابط تابلو برق)

برای اجرای یک سیستم پایدار، استفاده از ترمینال‌های ریلی استاندارد، داکت‌کشی منظم داخل تابلو و لیبل‌گذاری تمامی سرسیم‌ها الزامی است. گروه ساختمانی سیمرغ با تسلط کامل بر این ضوابط الکتریکی و نرم‌افزاری، اجرای سیستم‌های مدیریت ساختمان و خانه هوشمند را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب پروتکل بهینه

درک درست و اجرای دقیق استانداردهای هوشمندسازی، پایه تحقق یک پروژه ایمن، لوکس و با حداقل استهلاک است. از محاسبه ظرفیت منبع تغذیه، کنترل کیفی کابل‌کشی، تا رعایت قواعد برنامه‌نویسی سناریوها، همه باید با نظارت مهندسین مکاترونیک و برق انجام ‌شود. نمونه‌های متعدد اجرایی در گروه ساختمانی سیمرغ گواهی بر اعتبار این رویکرد است که خطرات ناشی از قطعی شبکه و هزینه‌های تعویض قطعات سوخته را به حداقل می‌رساند.

مزایای سیستم‌های مدیریت ساختمان نوین (خانه هوشمند و BMS)

1. مدیریت مصرف انرژی و راندمان بهره‌وری بسیار بالا

• سیستم‌های هوشمند با خاموش کردن خودکار روشنایی و تنظیم دمای محیط بر اساس حضور افراد (توسط سنسورهای PIR و Presence)، علاوه بر کاهش چشمگیر مصرف برق و گاز، استهلاک تجهیزات سرمایشی و گرمایشی را نیز به شدت کاهش می‌دهند.

2. ارتقای امنیت جامع و کنترل تردد

• استفاده از قفل‌های بیومتریک، سنسورهای نشت گاز، شیرهای برقی قطع‌کن آب و یکپارچه‌سازی با دزدگیر، باعث می‌شود سیستم ایمنی خانه به صورت مستقل و هوشمند عمل کرده و در هنگام بروز حادثه، ضمن ارسال نوتیفیکیشن به کاربر، اقدامات پیشگیرانه (مثل بستن شیر گاز) را سریعا انجام دهد.

3. انعطاف‌پذیری و ایجاد سناریوهای شخصی‌سازی شده

• در خانه‌های مدرن، ادغام سیستم نورپردازی، پرده‌برقی و سیستم صوتی کاملاً در دسترس است. کاربر می‌تواند تنها با لمس یک دکمه یا فرمان صوتی، سناریوی “تماشای فیلم” را اجرا کند که طی آن نورها کم شده، پرده‌ها بسته و سیستم صوتی فعال می‌شود.

4. استقلال عملکردی و پایش از راه دور

• در سیستم‌های مدرن، امکان کنترل کامل خانه از هر نقطه‌ی جهان از طریق اینترنت وجود دارد. کاربر می‌تواند پیش از رسیدن به منزل، سیستم سرمایش را روشن کرده یا تصویر دوربین‌های مداربسته را روی تلفن همراه خود بررسی کند.

معایب و چالش‌های اجرای زیرساخت‌های خانه هوشمند

1. هزینه‌های اولیه بالا برای تامین تجهیزات سخت‌افزاری

• تکنولوژی خانه هوشمند نیازمند تجهیزات گران‌قیمتی نظیر کنترلرهای مرکزی، عملگرهای تابلویی (Actuators)، سنسورهای چندمنظوره و تاچ‌پنل‌های گرافیکی است. سرمایه‌گذاری اولیه برای این تجهیزات تفاوت چشمگیری با سیستم سیم‌کشی سنتی دارد.

2. نیاز به فضای تاسیساتی و تغییرات معماری تابلو برق

• عملیات اجرای شبکه‌های هوشمند (سیمی) نیازمند کابل‌کشی ستاره‌ای و استفاده از تابلو برق‌های بسیار بزرگتر از حالت عادی است. جانمایی این تابلوها در آپارتمان‌هایی که با محدودیت فضای معماری مواجه هستند، گاهی چالش‌برانگیز می‌شود.

3. وابستگی به برنامه‌نویسی و تکنسین‌های متخصص

• سیستم‌های مدرن نیازمند کانفیگ و برنامه‌نویسی دقیق نرم‌افزاری (مثل نرم‌افزار ETS در پروتکل KNX) هستند. در صورت کوچکترین خطا در منطق برنامه‌نویسی یا خرابی قطعه، یک برقکار سنتی توانایی عیب‌یابی آن را نداشته و حضور تیم مهندسی شرکت مجری الزامی است.

4. حساسیت به نوسانات برق و امنیت سایبری

• در صورت عدم استفاده از محافظ‌های ولتاژ (Surge Arresters) در ورودی تابلو، نوسانات شدید شبکه برق می‌تواند به پردازنده‌های گران‌قیمت آسیب برساند. همچنین اتکای بیش از حد به اینترنت در سیستم‌های بی‌سیم، ریسک‌های امنیتی نفوذ هکرها را به همراه دارد.

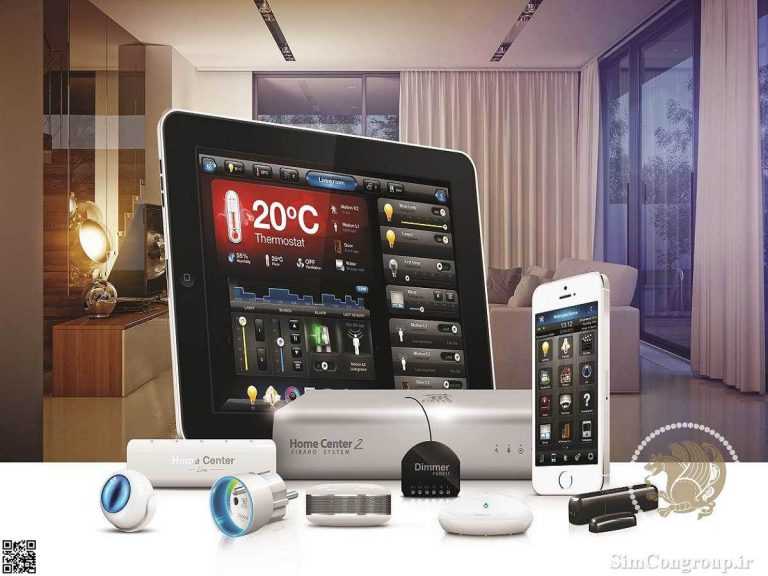

تجهیزات و سخت‌افزارهای مورد استفاده در خانه هوشمند

انتخاب دقیق نوع پروتکل و متریال در کیفیت نهایی خانه هوشمند نقش حیاتی دارد و باید کاملاً منطبق با نیازهای پروژه، زمان اجرا (در حال ساخت یا ساخته‌شده) و بودجه کارفرما باشد. سیستم‌های مختلفی در بازار وجود دارد، اما دو دسته مرسوم در هوشمندسازی به ترتیب سیستم اجرای بی‌سیم (Wireless – مبتنی بر Wi-Fi، Zigbee، Z-Wave) و سیستم اجرای با سیم (Wired – مبتنی بر KNX، S-Bus، Modbus) هستند که بر اساس مشخصات مهندسی آنها انتخاب می‌شوند.

اجرای بی‌سیم برای فضاهای کوچک و خانه‌هایی که فرآیند ساخت و گچ‌کاری آنها تمام شده کاربرد فراوانی دارد. در شرایطی که کارفرما قصد اجرای هوشمندسازی بدون تخریب را دارد، این روش با جایگزینی کلیدهای لمسی هوشمند به جای کلیدهای سنتی (با استفاده از قوطی‌کلیدهای استاندارد) گزینه‌ای رایج، سریع و اقتصادی است؛ هرچند عیب اصلی آن‌ها وابستگی به مودم و احتمال تداخل امواج رادیویی است.

در مقابل، سیستم‌های اجرای سیمی با استفاده از پروتکل استاندارد جهانی نظیر KNX، دارای ماژول‌های ریلی در تابلو برق و کابل‌های دیتای اختصاصی، توانایی عالی در اجرای پروژه‌های لوکس، برج‌های مسکونی و هتل‌ها دارند. این سیستم‌ها به دلیل ارتباط کابلی مجزا، خطر قطعی شبکه و نویز را به صفر رسانده و پایداری عملکرد را در طولانی‌مدت حفظ می‌کنند. در پروژه‌هایی که در مرحله سفت‌کاری و لوله‌گذاری برق قرار دارند، این سیستم‌های قدرتمند تنها گزینه مهندسی و ایمن محسوب می‌شوند.

علاوه بر انتخاب نوع سیستم، کیفیت قطعات مصرفی (مثل کیفیت رله‌های داخلی، طول عمر تاچ‌پنل‌ها، یا دقت سنسورها) از عوامل تأثیرگذار بر دوام سیستم است. گروه ساختمانی سیمرغ با تکیه بر دانش تخصصی مهندسان الکترونیک و معماری داخلی، بر اساس سطح تکنولوژی پروژه و استانداردهای روز، بهترین انتخاب سیستم‌های هوشمندسازی را انجام می‌دهد؛ این رویکرد باعث کاهش چشمگیر خرابی‌ها و افزایش طول عمر مفید تجهیزات می‌گردد.

اهمیت کیفیت کابل‌کشی، پایداری شبکه و اتصالات الکتریکی

بسترهای ارتباطی و زیرساخت‌های الکتریکی در سیستم‌های هوشمند سیمی بسیار حساس هستند، زیرا پدیده‌هایی نظیر افت ولتاژ، نویزپذیری و اتصالی همواره آن‌ها را تهدید می‌کند. یک زیرساخت استاندارد هوشمند باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سیستم دارد.

• جنس و کیفیت کابل‌های دیتا: کابل مصرفی (مانند کابل سبز رنگ KNX) باید دارای شیلد و فویل آلومینیومی باشد تا امواج مزاحم دفع شوند. استفاده از کابل‌های آیفون یا زوجی معمولی به جای کابل‌های استاندارد به شدت باعث افت کیفیت سیگنال می‌گردد.
• توپولوژی و ساختار لوله‌گذاری: اجرای سیم‌کشی به صورت خطی (Daisy Chain) در پروتکل‌های خاص، نیازمند رعایت متراژ مجاز خط است. استفاده از ترمینال‌های انشعابی بی‌کیفیت و چسب برق به جای ترمینال‌های WAGO اکیداً ممنوع است.
• اتصالات تابلو برق و لیبل‌گذاری: در تابلوهای هوشمند، تمامی کابل‌های ورودی (سرخط‌ها) باید با وایرشو پرس شده و دارای لیبل‌های شماره‌دار باشند تا در زمان عیب‌یابی و تعمیرات، سردرگمی ایجاد نگردد.
• ایزولاسیون و حفاظت فیزیکی: عایق‌بندی و جداسازی فیزیکی بخش جریان ضعیف (۲۴ ولت دیتا) از بخش جریان قوی (۲۲۰ ولت) در داخل قوطی کلیدها و تابلو برق باید با استفاده از دیواره‌های پلاستیکی و رعایت فواصل استاندارد انجام شود.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون روشن شدن خودکار لامپ‌ها، سوختن پورت‌های ارتباطی ماژول‌ها، و در نهایت سلب آسایش ساکنین می‌شود که نیازمند سیم‌کشی روکار و هزینه‌های سنگین ترمیم خواهد بود.

مراحل گام به گام اجرای هوشمندسازی ساختمان

1. طراحی نقشه‌های اجرایی (Shop Drawing) و نیازسنجی

• اولین و حیاتی‌ترین گام، برگزاری جلسه نیازسنجی با کارفرما، ترسیم نقشه‌های اتوکد، جانمایی کلیدهای هوشمند، تعیین مسیر لوله‌گذاری‌های ستاره‌ای (برای سیستم‌های سیمی) و طراحی تابلو برق است.

2. لوله‌گذاری، قوطی‌گذاری و آماده‌سازی بستر ارتباطی

• پس از تعیین ترازها، لوله‌گذاری برق از هر سرخط (روشنایی، پرده، پریز) به صورت مستقیم تا تابلوی هوشمند مرکزی انجام می‌شود. نصب قوطی کلیدهای استاندارد (عمیق و پیوسته) نیز انجام می‌گیرد.

3. سیم‌کشی، کابل‌کشی شبکه و تست عایقی

• کابل‌های برق و کابل‌های دیتا (تلفن، شبکه، آنتن و KNX) در لوله‌های مشخص شده کشیده شده و تست اتصال کوتاه و تست قطعی روی سیم‌ها برای اطمینان از سلامت فیزیکی انجام می‌شود.

4. نصب تجهیزات تابلو برق (رله‌ها و ماژول‌ها)

• نصب ترمینال‌های ریلی، فیوزهای مینیاتوری، منبع تغذیه، و عملگرهای هوشمند داخل تابلو و سربندی دقیق رشته‌سیم‌ها به ترتیب شماره‌گذاری انجام می‌گردد.

5. نصب کلیدها، برنامه‌نویسی سناریوها و راه‌اندازی نهایی

• پس از اتمام نقاشی و کارهای بنایی، کلیدهای لمسی و تاچ‌پنل‌ها نصب می‌شوند. برنامه‌نویسی نرم‌افزاری ماژول‌ها، تعریف سناریوها، اتصال به اینترنت و اپلیکیشن موبایل تنظیم شده و سیستم تحویل کارفرما می‌گردد.

نکات اجرایی کلیدی و ترفندهای کارگاهی هوشمندسازی

• تست فیزیکی سرخط‌ها قبل از اتصال به ماژول هوشمند: وجود اتصالی در سیم‌کشی روشنایی پس از اتصال به رله‌های گران‌قیمت فاجعه‌بار است. تست با لامپ تست (۱۰۰ وات) یا مولتی‌متر قبل از اتصال به خروجی رله‌ها اکیداً الزامی است.
• ممنوعیت عبور کابل دیتا و قدرت از یک لوله مشترک: قرار دادن کابل‌های KNX و کابل‌های ۲۲۰ ولت در یک لوله پلیکا به منظور صرفه‌جویی، باعث ایجاد نویز شدید و اختلال در دریافت فرمان‌ها می‌شود.
• استفاده از محافظ‌های تابلویی (OVP/Surge Arrester): برای جلوگیری از سوختن تجهیزات هوشمند در اثر صاعقه یا نوسانات شبکه برق شهری، نصب ارسترهای کلاس B+C در ورودی تابلو حیاتی است.
• پرهیز از طراحی تابلو برق فشرده: انتخاب سایز تابلو برق بدون در نظر گرفتن فضای ۲۰ درصدی برای توسعه آینده و گردش هوای گرم ماژول‌ها مطلقاً ممنوع است؛ زیرا گرما قاتل قطعات الکترونیکی است.
• پیش‌بینی کابل‌های رزرو: در مسیرهای اصلی ارتباطی، کشیدن یک یا دو رشته کابل شبکه (CAT6) اضافه به عنوان جایگزین در زمان قطعی احتمالی، از تخریب‌های بعدی دیوارهای گچ‌کاری شده به شدت جلوگیری می‌کند.
• استفاده از قوطی کلیدهای استاندارد اروپایی: برای نصب بی‌دردسر تاچ‌پنل‌ها و کلیدهای ترموستاتیک، باید از قوطی‌های متصل‌شونده و دارای پیچ و مهره تنظیم تراز استفاده گردد تا ظاهر نهایی کار کاملا صاف و شکیل باشد.
• ایجاد شبکه بی‌سیم پایدار: برای عملکرد صحیح اپلیکیشن موبایل، استفاده از اکسس‌پوینت‌های سقفی (Access Points) با فناوری Roaming جهت پوشش یکپارچه وای‌فای در کل خانه الزامی است.
• تفکیک فازهای روشنایی و سرمایش: برای جلوگیری از افت ولتاژ هنگام روشن شدن کمپرسور کولرهای گازی، تغذیه سیستم روشنایی و تجهیزات کنترلی باید از فاز متفاوتی تامین شود.

عیوب رایج در اجرای سیستم‌های هوشمند و روش‌های پیشگیری

در عمل اجرای تاسیسات هوشمند و اتوماسیون، مشکلاتی مانند تاخیر در اجرای فرمان، قطعی ارتباط، سوختن رله‌ها و هنگ کردن تاچ‌پنل‌ها از موارد متداولی هستند که آسایش کاربری را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در کابل‌کشی، عدم برنامه‌نویسی اصولی و استفاده از قطعات فیک یا نامرغوب است.

• تاخیر در فرمان و قطعی شبکه (Latency/Disconnection): معمولاً به علت طول بیش از حد کابل دیتا، استفاده از ساختار حلقوی (Ring) غیرمجاز در کابل‌کشی یا تداخل IP در شبکه رخ می‌دهد. رعایت متراژ مجاز خطوط، استفاده از روترها و کانفیگ صحیح شبکه به پیشگیری کمک می‌کند.
• جوش خوردن کنتاکت رله‌ها (Contact Welding): این مشکل غالباً نشان‌دهنده اتصال بارهای خازنی سنگین (مانند درایورهای LED بی‌کیفیت) یا توان بیش از حد مصرف‌کننده به خروجی رله است. استفاده از کنتاکتورهای کمکی، محاسبه دقیق جریان Inrush و استفاده از ماژول‌های مجهز به رله‌های قدرتمند ۱۶ آمپر واقعی راه‌حل این مسئله است.
• تداخل فرکانسی و عدم کارکرد ریموت‌ها: در سیستم‌های بی‌سیم، وجود موانع بتنی یا فلزی (کناف) و تداخل با فرکانس مودم همسایه‌ها باعث برد کوتاه سیستم می‌شود. استفاده از سیستم‌های سیمی برای پروژه‌های بزرگ و تغییر کانال فرکانسی مودم، این ناهنجاری را کاملا رفع می‌کند.
• از بین رفتن تنظیمات با قطع برق: در برخی سیستم‌های نامرغوب، قطع برق باعث ریست شدن تنظیمات می‌شود. استفاده از ماژول‌های دارای حافظه پایدار (EEPROM) و نصب منبع تغذیه بی‌وقفه (UPS) راه‌حل این مسئله است.

برای حفظ کیفیت پروژه، ضروری است پرسنل اجرایی مجموعه، مهارت کافی در نقشه‌خوانی برق و کار با نرم‌افزارهای برنامه‌نویسی را داشته باشند و این روند تحت نظارت مهندسین کنترل کیفیت اجرا شود. گروه ساختمانی سیمرغ با بهره‌گیری از تیم تخصصی اجرای اتوماسیون و برق، تضمین‌کننده اجرای صحیح و بدون نقص شبکه‌های هوشمندسازی در پروژه‌های مختلف است.

سیستم هوشمندسازی سیمی یک فناوری پیشرفته با مدیریت عالی امکانات و دوام بالا برای پروژه‌های لوکس است، اما نیاز به سرمایه‌گذاری سنگین و تیم مهندسی اتوماسیون دارد. سیستم اجرای سنتی به دلیل اجرای ساده و هزینه کمتر، در آپارتمان‌های معمولی بسیار پرطرفدار است، اما مصرف انرژی را بالا برده و امکان دسترسی و کنترل از راه دور در آن وجود ندارد.

قیمت‌گذاری و هزینه اجرای هوشمندسازی ساختمان

برآورد دقیق و مهندسی هزینه طراحی خانه هوشمند، نیازمند آنالیز بهای دقیق و شناخت کامل از برندهای قطعات (اروپایی یا آسیایی)، نوع پروتکل انتخابی و جزئیات اجرایی (مانند تعداد سرخط‌های روشنایی و نوع سیستم تهویه) است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های هوشمندسازی می‌تواند منجر به استفاده از رله‌های نامرغوب و کابل‌های ضعیف و در نهایت بروز سوختگی در تابلو برق و از کار افتادن سیستم گردد. هزینه نهایی هوشمندسازی تابع چند متغیره از قیمت روز ارز برای تجهیزات وارداتی، متراژ کابل‌کشی، دستمزد اکیپ اجرایی و الزامات مبحث سیزدهم است.

آنالیز بهای تجهیزات پایه: نوع عملگرها، کنترلرها و تاچ‌پنل‌ها

بخش عمده‌ای از هزینه هوشمندسازی مستقیماً به قیمت خرید قطعات از برندهای معتبر جهانی (مانند ABB, Schneider, HDL) بستگی دارد. قلب تپنده کارایی خانه، ظرفیت رله‌ها، کیفیت تاچ‌پنل‌های مرکزی و سنسورهای حرکتی است که غالبا وارداتی بوده و قیمت‌های متفاوتی دارند. در محاسبات مهندسی (متره)، برای اجرای سیستم، قیمت کابل‌های دیتا بر اساس متر طول، و ماژول‌ها، منبع تغذیه، سرور مرکزی و کلیدها بر اساس عدد (آیتم) محاسبه می‌شوند. در صورت استفاده از پروتکل استاندارد KNX، هزینه نرم‌افزار لایسنس‌دار برنامه‌نویسی (ETS) و تجهیزات کوپلر شاکله اصلی هزینه‌های سیستم را تشکیل می‌دهد.

تأثیر متراژ و نوع تجهیزات مکانیکی بر متره تابلو برق و رله‌ها

در شرایط واقعی کارگاهی، لزوم کنترل سیستم‌های تهویه پیچیده (مانند VRF، چیلر یا داکت اسپلیت)، کنترل موتورهای پرده برقی متعدد و سیستم گرمایش از کف، تعداد خروجی‌های رله (Actuator Channels) و گیت‌وی‌های ارتباطی (Gateways) را به شدت افزایش می‌دهد. در برآورد ریالی پروژه‌های بزرگ، هزینه اجرای تابلو برق ایستاده و ترمینال‌بندی حرفه‌ای لحاظ می‌گردد. همچنین خرید دستگیره‌های دیجیتال هوشمند و یکپارچه‌سازی سیستم صوتی مولتی‌روم (Multi-Room Audio) تأثیر چشمگیری در بودجه دارند؛ به ویژه در پروژه‌های ویلایی که نیازمند ایجاد پوشش وای‌فای وسیع در محوطه نیز هستند.

هزینه‌های پنهان، لوله‌گذاری مضاعف، شبکه و لایسنس‌ها

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های جانبی هوشمندسازی سیمی است. هزینه افزایش ۳۰ تا ۵۰ درصدی لوله‌های برق پلیکا، کابل‌های استاندارد شیلددار، خرید قوطی‌کلیدهای بزرگتر، و افزایش ابعاد فیزیکی تابلو برق (گاهی نیازمند طراحی توکار ویژه در دیوار)، مستقیماً بر بهای تمام‌شده تأثیر می‌گذارند. همچنین خرید آی‌پی‌های ثابت (Static IP) برای انتقال تصویر، مودم‌های صنعتی و سوئیچ‌های شبکه POE نیز آیتمی مجزا و هزینه‌بر در آنالیز بها محسوب می‌شود.

دستمزد اجرای اکیپ هوشمندسازی و پیچیدگی‌های برنامه‌نویسی

دستمزد تکنسین برق‌کار مسلط به لوله‌گذاری ستاره‌ای و مهندس برنامه‌نویس اتوماسیون به دلیل تخصصی بودن فرآیندها (مانند سربندی دقیق تابلو، ایجاد منطق‌های بولین، و کالیبراسیون سناریوهای زمانی) نسبتاً بالاست. اجرای رابط کاربری (UI) شخصی‌سازی شده روی تبلت‌ها و گوشی‌های اپل و اندروید به شدت نیازمند مهارت نرم‌افزاری است. استفاده از تیم مجرب برای اجرای دقیق تاسیسات هوشمند، راه‌اندازی سرور، و تست‌های شبکه با دستگاه‌های پیشرفته نیز دستمزد مجزایی نسبت به برق‌کشی سنتی می‌طلبد که تضمین‌کننده ماندگاری و عدم هنگ کردن سیستم در آینده خواهد بود.

تجربیات کارگاهی گروه ساختمانی سیمرغ در پروژه‌های خانه هوشمند

در یکی از پروژه‌های مسکونی بزرگ، دلیل ایجاد تاخیر شدید در اجرای فرمان‌های روشنایی و قطع مکرر ارتباط تاچ‌پنل مرکزی، عدم رعایت توپولوژی صحیح شبکه و استفاده از کابل‌های بی‌کیفیت در کنار کابل‌های آسانسور تشخیص داده شد. تیم اجرایی گروه ساختمانی سیمرغ در فازهای اصلاحی پروژه با جایگزینی کابل‌های شیلددار استاندارد، تفکیک فیزیکی مسیرهای دیتا از قدرت، و نصب لاین‌کوپلرهای (Line Couplers) تقویت‌کننده سیگنال، مشکل ترافیک داده و نویز را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات پسیو شبکه به اندازه خرید قطعات هوشمند گران‌قیمت اهمیت دارد.

چالش یکپارچه‌سازی سیستم‌های تهویه پیشرفته (VRF) با خانه هوشمند

بر اساس تجربیات کارگاهی مهندسان گروه ساختمانی سیمرغ، یکی از معضلات اصلی در اجرای خانه‌های لوکس، عدم هماهنگی سیستم تهویه مطبوع پیشرفته ژاپنی با پروتکل‌های معمول خانه هوشمند است که منجر به استفاده از چندین ترموستات مجزا روی دیوار می‌شود. در پروژه‌های پیچیده ما، با استفاده از گیت‌وی‌های مبدل پروتکل (مانند KNX to Daikin/CoolMaster)، بستر ارتباطی دوطرفه و ایمن طراحی گردید. این امر ضمن حفظ امنیت برد الکترونیکی کولرها، امکان کنترل دقیق دما و دور فن را بر روی یک تاچ‌پنل واحد فراهم کرد و شلوغی بصری دیوارها را به صفر رساند.

مدیریت ایمنی تابلو برق‌های متراکم و مهار حرارت ماژول‌ها

یکی دیگر از تجربیات ارزشمند کارگاهی، پیشگیری از ذوب شدن عایق سیم‌ها و سوختن منابع تغذیه به دلیل حرارت بالای تولید شده در تابلو برق‌های هوشمند متراکم است. مهندسان تاسیسات گروه ساختمانی سیمرغ با طراحی تابلوهای استاندارد با عمق بیشتر، نصب فن‌های ترموستاتیک مکنده و دمنده برای ایجاد جریان هوای متقاطع (Cross Ventilation) در داخل تابلو، و استفاده از ترمینال‌های فنری باکیفیت، این چالش را با بالاترین ضریب ایمنی مهار کردند. همچنین در پروژه‌هایی که دارای بارهای موتوری و روشنایی سنگین هستند، این مجموعه با استفاده از کنتاکتورهای واسطه نویزگیر، سلامت و پایداری سیستم کنترل مرکزی را مطابق با سخت‌گیرانه‌ترین آیین‌نامه‌های برق بین‌المللی تضمین می‌نماید.

هوشمند سازی ساختمان

با توجه به پیشرفت روزافزون تکنولوژی در حوزه فناوری IT امروزه هوشمند سازی ساختمان در دنیا و استفاده از تجهیزات bms تبدیل به یک ضرورت در امر ساخت و ساز تبدیل شده است. متأسفانه در حال حاضر خانه هوشمند یا ساختمان هوشمند در ایران فقط برای خانه‌های لوکس اجرایی می‌شود. در حالی که هوشمند سازی ساختمان تا 36% در مصرف انرژی صرفه جوی می‌نماید. در نتیجه 50% هزینه‌های جاری ساختمان را کاهش می‌دهد.

بطوریکه بعد از گذشت 2 سال کاهش هزینه ناشی از صرفه جویی انرژی مصرفی در خانه هوشمند یا ساختمان هوشمند جبران هزینه اولیه خرید و نصب تجهیزات bms را می‌نماید و در سال‌های بعدی به اقتصاد خانه هوشمند کمک می‌کند.

هوشمند سازی ساختمان وظیفه حفاظت و ایمنی افراد و تجهیزات را به عهده داشته بطوریکه افراد در مقابل برق گرفتی ایمن می‌شوند. تجهیزات نیز در مقابل دامنه ولتاژ و جریان دامنه ، ولتاژ و جریان نشتی و سرقت و حریق حفاظت می‌شوند. همچنین سیستم افراد را زودتر از وقوع زلزله آگاه می‌سازد و به‌طور خودکار جریان آب و برق و گاز را قطع می‌نماید. همچنین تابلوی مدیریت انرژی خانه هوشمند دارای سیستم کنترل دامنه پیک مصرف و ارتباط بین تلفن و آیفون و روشنایی منزل را مسیر می‌نماید.

تجهیزات ساختمان هوشمند

یرقکشی ساختمان هوشمند ( خانه هوشمند ) با ساختمان‌های موجود متفاوت است. بطوریکه 95% از بدنه دیوارها از برق تهی می‌شوند. همچنین برق کشی خانه هوشمند با استفاده از سیم 1.5 البرز که از دیوارها عبور می‌کند بر مبنای ولتاژ 12 ولت طراحی شده است. در مسیر سیم کشی در هوشمند سازی ساختمان 50% از مسیر هادی جریان حذف می‌گردد و به جای آن از هادی بسیار نازک که معمولاً از سیم‌های تلفن هستند استفاده می‌گردد. زیرا جریان عبوری از هادی‌ها در حد میلی آمپر خواهد بود.

در ساختمان هوشمند کلیدهای معمولی از مدار حذف و به جای آن از سوئیچ‌های فشاری استفاده می‌شود و در نتیجه هیچ جرقه‌ای در هنگام قطع و یا وصل به وجود نمی آید.

تعریف سیستم BMS

سیستم هوشمند سازی ساختمان در خانه هوشمند یا اختصاراً bms یک تابلوی مرکزی دیجیتالی است که جایگزین تابلوی متداول گشته و به کمک مدارهای دیجیتالی پیشرفته کنترل‌های توزیع شده را میسر می‌سازد. به‌طوری که تمامی روشنایی‌های ساختمان و سیستم سرمایش و گرمایش و پریزهای خاص در دیوار فایبر سمنت برد را تحت پوشش قرار می‌دهد و با خارج نمودن مصرف کنندگان غیر ضروری و خاموش نمودن روشنایی در هنگام عدم حضور افراد و به صورت کاملاً هوشمندانه عمل نموده و سهم بسزایی در کاهش مصرف انرژی دارد.

در خانه هوشمند یا ساختمان هوشمند سیستم bms با عملکردی هوشمندانه علاوه بر صرفه جویی در مصرف انرژی مطابق مقررات ملی ساختمان ایران به کمک تکنولوژی می‌تواند در مجموع به کمک شش روش مجزا و هم‌زمان تا 35% در مصرف انرژی صرفه جویی ایجاد نماید.

سیستم هوشمند سازی ساختمان ( bms ) در مقابل ولتاژهای مخرب و برق گرفتگی و جلوگیری از نشتی جریان کاملاً حساس بوده و با تشخیص نشتی جریان برق، نشتی جریان گاز و نشت جریان آب فرمان لازم را از طریق خطوط تلفن صادر نموده و هم‌زمان دستور قطع ورودی‌های آب، برق و گاز را صادر می‌نماید. از طرفی سیستم دارای دزدگیر و اعلام حریق و اعلام زلزله بسیار پیشرفته مجهز به سیستم تلفن گویا می‌باشد به گونه‌ای که می‌تواند در مواقع لزوم از طریق هشدار های صوتی و تلفنی اعلام خطر نماید.

سیستم قادر است کلیه تجهیزات الکتریکی را نسبت به هم مرتبط نموده و برنامه ریزی نماید و اطلاعات مربوطه را به خارج انتقال دهد و یا از خارج منزل می‌توان به تمامی تجهیزات فرمان مورد نیاز را از راه دور اعمال نماید.

مزایای سیستم هوشمند سازی ساختمان BMS

• با تلفن و از راه دور لامپ‌ها و تجهیزات الکتریکی را فعال یا غیر فعال می‌نماید.
• کنترل داخل منزل را به‌صورت دیداری و شنیداری از راه دور ممکن می‌سازد.
• با فشرده شدن زنگ درب ( در صورت عدم حضور در منزل ) تماسی تلفنی با شما برقرار خواهد شد و شما می‌توانید با اعمال کد رمز درب منزل را برای مهمان باز نمایید.
• قابلیت نظارت بر ولتاژ برق شهری و قطع مصرف کننده‌ها در صورت غیر مجاز بودن آن.
• دمای منزل شما را متناسب با عادات زندگی تنظیم می‌نماید.
• روشنایی منزل شما را به‌صورت هوشمند با ورود و خروج شما تنظیم می‌نماید.
• برای کودکان و افراد مسن و بیمار در منزل، مراقبت‌های ویژه صوتی و حرکتی برقرار می‌نماید.
• قطع کن های خودکار آب و گاز برای موقع ضروری.
• قابلیت قطع نشدن دزدگیر و سیستم تلفن کننده در صورت قطع برق شهر به جهت وجود باطری قابل شارژ.
